Пристрій для монтажу і демонтажу ультразвукових перетворювачів

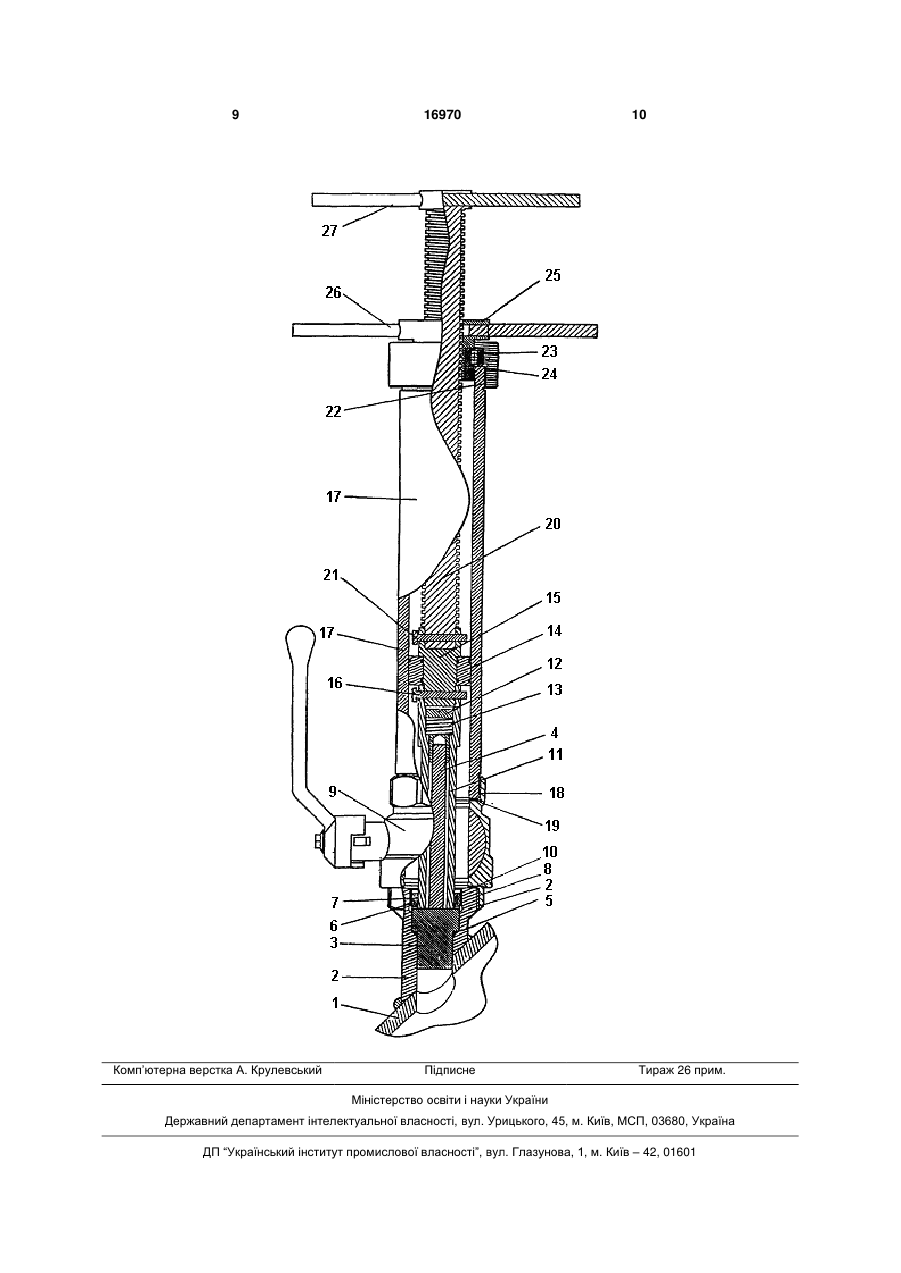

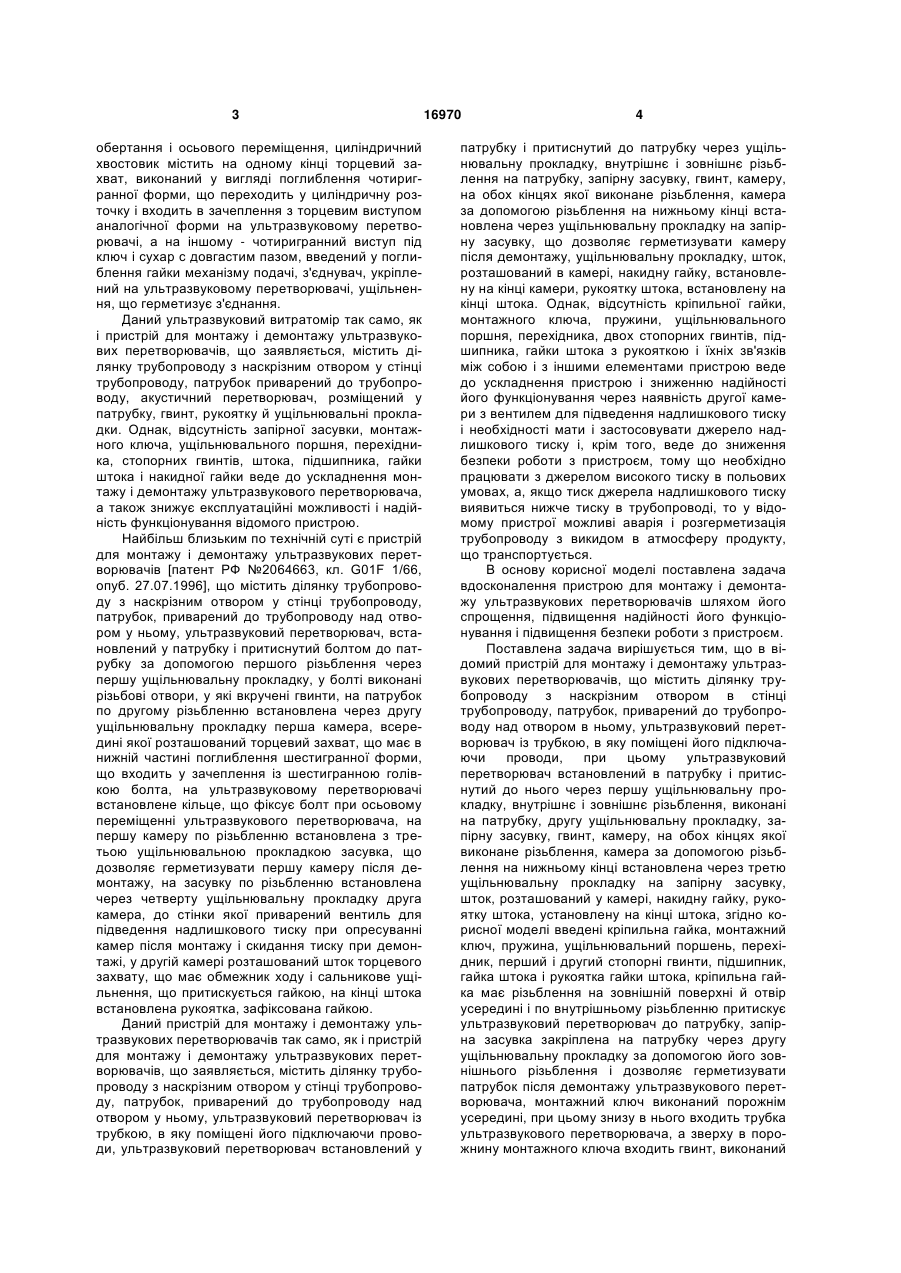

Пристрій для монтажу і демонтажу ультразвукових перетворювачів, що містить ділянку трубопроводу з наскрізним отвором у стінці трубопроводу, патрубок з посадочним місцем для ультразвукового перетворювача всередині приварений до трубопроводу над отвором у ньому, ультразвуковий перетворювач з жорстко з’єднаною з ним трубкою, в яку поміщені його підключаючі проводи, при цьому ультразвуковий перетворювач встановлений в патрубку і притиснутий до свого посадочного місця через першу ущільнювальну прокладку, внутрішню і зовнішню різьбу, що виконана на верхньому кінці патрубку, другу ущільнювальну прокладку, запірну засувку, гвинт, камеру, на обох кінцях якої виконана різьба, камера за допомогою різьби на нижньому кінці встановлена через третю ущільнювальну прокладку на запірну засувку, шток розташований у камері з можливістю осьового переміщення, накидну гайку, рукоятку штока, установлену на кінці штока, який відрізняється тим, що додатково введені кріпильна гайка, монтажний ключ, пружина, ущільнювальний поршень, перехідник, перший і другий стопорні гвинти, U 2 16970 1 3 обертання і осьового переміщення, циліндричний хвостовик містить на одному кінці торцевий захват, виконаний у вигляді поглиблення чотиригранної форми, що переходить у циліндричну розточку і входить в зачеплення з торцевим виступом аналогічної форми на ультразвуковому перетворювачі, а на іншому - чотиригранний виступ під ключ і сухар с довгастим пазом, введений у поглиблення гайки механізму подачі, з'єднувач, укріплений на ультразвуковому перетворювачі, ущільнення, що герметизує з'єднання. Даний ультразвуковий витратомір так само, як і пристрій для монтажу і демонтажу ультразвукових перетворювачів, що заявляється, містить ділянку трубопроводу з наскрізним отвором у стінці трубопроводу, патрубок приварений до трубопроводу, акустичний перетворювач, розміщений у патрубку, гвинт, рукоятку й ущільнювальні прокладки. Однак, відсутність запірної засувки, монтажного ключа, ущільнювального поршня, перехідника, стопорних гвинтів, штока, підшипника, гайки штока і накидної гайки веде до ускладнення монтажу і демонтажу ультразвукового перетворювача, а також знижує експлуатаційні можливості і надійність функціонування відомого пристрою. Найбільш близьким по технічній суті є пристрій для монтажу і демонтажу ультразвукових перетворювачів [патент РФ №2064663, кл. G01F 1/66, опуб. 27.07.1996], що містить ділянку трубопроводу з наскрізним отвором у стінці трубопроводу, патрубок, приварений до трубопроводу над отвором у ньому, ультразвуковий перетворювач, встановлений у патрубку і притиснутий болтом до патрубку за допомогою першого різьблення через першу ущільнювальну прокладку, у болті виконані різьбові отвори, у які вкручені гвинти, на патрубок по другому різьбленню встановлена через другу ущільнювальну прокладку перша камера, всередині якої розташований торцевий захват, що має в нижній частині поглиблення шестигранної форми, що входить у зачеплення із шестигранною голівкою болта, на ультразвуковому перетворювачі встановлене кільце, що фіксує болт при осьовому переміщенні ультразвукового перетворювача, на першу камеру по різьбленню встановлена з третьою ущільнювальною прокладкою засувка, що дозволяє герметизувати першу камеру після демонтажу, на засувку по різьбленню встановлена через четверту ущільнювальну прокладку друга камера, до стінки якої приварений вентиль для підведення надлишкового тиску при опресуванні камер після монтажу і скидання тиску при демонтажі, у другій камері розташований шток торцевого захвату, що має обмежник ходу і сальникове ущільнення, що притискується гайкою, на кінці штока встановлена рукоятка, зафіксована гайкою. Даний пристрій для монтажу і демонтажу ультразвукових перетворювачів так само, як і пристрій для монтажу і демонтажу ультразвукових перетворювачів, що заявляється, містить ділянку трубопроводу з наскрізним отвором у стінці трубопроводу, патрубок, приварений до трубопроводу над отвором у ньому, ультразвуковий перетворювач із трубкою, в яку поміщені його підключаючи проводи, ультразвуковий перетворювач встановлений у 16970 4 патрубку і притиснутий до патрубку через ущільнювальну прокладку, внутрішнє і зовнішнє різьблення на патрубку, запірну засувку, гвинт, камеру, на обох кінцях якої виконане різьблення, камера за допомогою різьблення на нижньому кінці встановлена через ущільнювальну прокладку на запірну засувку, що дозволяє герметизувати камеру після демонтажу, ущільнювальну прокладку, шток, розташований в камері, накидну гайку, встановлену на кінці камери, рукоятку штока, встановлену на кінці штока. Однак, відсутність кріпильної гайки, монтажного ключа, пружини, ущільнювального поршня, перехідника, двох стопорних гвинтів, підшипника, гайки штока з рукояткою і їхніх зв'язків між собою і з іншими елементами пристрою веде до ускладнення пристрою і зниженню надійності його функціонування через наявність другої камери з вентилем для підведення надлишкового тиску і необхідності мати і застосовувати джерело надлишкового тиску і, крім того, веде до зниження безпеки роботи з пристроєм, тому що необхідно працювати з джерелом високого тиску в польових умовах, а, якщо тиск джерела надлишкового тиску виявиться нижче тиску в трубопроводі, то у відомому пристрої можливі аварія і розгерметизація трубопроводу з викидом в атмосферу продукту, що транспортується. В основу корисної моделі поставлена задача вдосконалення пристрою для монтажу і демонтажу ультразвукових перетворювачів шляхом його спрощення, підвищення надійності його функціонування і підвищення безпеки роботи з пристроєм. Поставлена задача вирішується тим, що в відомий пристрій для монтажу і демонтажу ультразвукових перетворювачів, що містить ділянку трубопроводу з наскрізним отвором в стінці трубопроводу, патрубок, приварений до трубопроводу над отвором в ньому, ультразвуковий перетворювач із трубкою, в яку поміщені його підключаючи проводи, при цьому ультразвуковий перетворювач встановлений в патрубку і притиснутий до нього через першу ущільнювальну прокладку, внутрішнє і зовнішнє різьблення, виконані на патрубку, другу ущільнювальну прокладку, запірну засувку, гвинт, камеру, на обох кінцях якої виконане різьблення, камера за допомогою різьблення на нижньому кінці встановлена через третю ущільнювальну прокладку на запірну засувку, шток, розташований у камері, накидну гайку, рукоятку штока, установлену на кінці штока, згідно корисної моделі введені кріпильна гайка, монтажний ключ, пружина, ущільнювальний поршень, перехідник, перший і другий стопорні гвинти, підшипник, гайка штока і рукоятка гайки штока, кріпильна гайка має різьблення на зовнішній поверхні й отвір усередині і по внутрішньому різьбленню притискує ультразвуковий перетворювач до патрубку, запірна засувка закріплена на патрубку через другу ущільнювальну прокладку за допомогою його зовнішнього різьблення і дозволяє герметизувати патрубок після демонтажу ультразвукового перетворювача, монтажний ключ виконаний порожнім усередині, при цьому знизу в нього входить трубка ультразвукового перетворювача, а зверху в порожнину монтажного ключа входить гвинт, виконаний 5 із внутрішньою порожниною, у якій нарізане різьблення, пружина розміщена на гвинті, нижній кінець монтажного ключа виконаний співпадаючим за формою з отвором в кріпильній гайці з можливістю входити в цей отвір, перехідник розміщений всередині ущільнювального поршня і першим стопорним гвинтом з'єднаний з монтажним ключем, шток виконаний різьбовим і з'єднаний з перехідником за допомогою другого стопорного гвинта, підшипник встановлений на верхній кінець камери і закріплений на ньому накидною гайкою за допомогою різьблення на верхньому кінці камери, гайка штока встановлена на шток по його різьбленню і закріплена в підшипнику, рукоятка гайки штока зв'язана з гайкою штока. Введення кріпильної гайки, монтажного ключа, пружини, ущільнювального поршня, перехідника, двох стопорних гвинтів, підшипника, гайки штока і рукоятки гайки штока, виконання кріпильної гайки, монтажного ключа, гвинта і, зокрема, виконання штока з різьбленням, установка запірної засувки на патрубку через другу ущільнювальну прокладку за допомогою зовнішнього різьблення і виконання з'єднань між елементами пристрою дозволяє шляхом обертання однієї з рукояток і утримання іншої в нерухому стані надавати необхідним елементам пристрою рух вгору чи вниз, докладати необхідних зусиль до перетворювача для його витягання і посадки в патрубок, до камери для її вгвинчування в запірну засувку чи викручування з неї і до інших елементів пристрою і тим самим дає можливість виключити зі складу пристрою другу камеру і вентиль для підведення надлишкового тиску і відмовитися від використання джерела надлишкового тиску, що спростило пристрій, підвищило надійність його функціонування і безпеку роботи з пристроєм. На фігурі показано пристрій для монтажу і демонтажу ультразвукових перетворювачів. Пристрій для монтажу і демонтажу ультразвукових перетворювачів містить ділянку трубопроводу 1 з наскрізним отвором у стінці трубопроводу, патрубок 2 з посадковим місцем для перетворювача, приварений до трубопроводу 1 над отвором в ньому, ультразвуковий перетворювач 3, встановлений в посадкове місце патрубку 2, трубку 4 ультразвукового перетворювача 3, в яку поміщені його підключаючи проводи, і один кінець якої жорстко з'єднаний з ультразвуковим перетворювачем 3, а на іншому кінці трубки 4 виконане різьблення, першу ущільнювальну прокладку 5, розміщену на посадковому місці між ультразвуковим перетворювачем 3 і патрубком 2, внутрішнє різьблення 6, виконане на патрубку 2, кріпильну гайку 7, що має різьблення на зовнішній поверхні й отвір всередині, наприклад шестигранний, і по різьбленню 6 притискує ультразвуковий перетворювач 3 до патрубку 2, зовнішнє різьблення 8, виконане на верхньому кінці патрубку 2, запірну засувку 9, наприклад кульовий кран, укріплену за допомогою різьблення 8 на патрубку 2 через другу ущільнювальну прокладку 10, монтажний ключ 11, нижній кінець якого виконаний співпадаючим по формі з отвором у кріпильній гайці 7, наприклад шестигранним, і з можливістю входити в цей отвір, ключ 16970 6 11 виконаний порожнім всередині, при цьому знизу в нього входить трубка 4 ультразвукового перетворювача 3, а зверху в порожнину ключа 11 входить гвинт 12 що має різьблення у внутрішній порожнині та пружина 13, при цьому при монтажі чи при демонтажі ультразвукового перетворювача 3 гвинт 12 накручується на кінець трубки 4 ультразвукового перетворювача 3, ущільнювальний поршень 14, перехідник 15, розміщений усередині ущільнювального поршня 14, перший стопорний гвинт 16, яким монтажний ключ 11 з'єднаний з перехідником 15, камеру 17, у нижній частині якої виконане різьблення 18, за допомогою якого камера 17 закріплена в верхній гайці запірної засувки 9 через третю ущільнювальну прокладку 19, шток 20, розміщений всередині камери 17, виконаний різьбовим і з'єднаний з перехідником 15 за допомогою другого стопорного гвинта 21, на верхньому кінці камери 17 виконане різьблення 22, підшипник 23, встановлений на верхній кінець камери 17 і закріплений на ньому накидною гайкою 24 за допомогою різьблення 22, гайку штока 25, що встановлена на шток 20 по його різьбленню і закріплена в підшипнику 23, рукоятку гайки штока 26, що зв'язана з гайкою штока 25, і рукоятку штока 27, що укріплена на кінці штока 20. Ультразвуковий перетворювач 3 поставляється з трубкою 4, в яку поміщені його підключаючи проводи, і яка жорстко з'єднана з ультразвуковим перетворювачем 3, а на кінці трубки 4 виконане різьблення. Ущільнювальний поршень 14 розділяє камеру 17 на нижню і верхню частини, при цьому він відокремлює нижню частину від верхньої герметично. Для забезпечення герметичності ущільнювальний поршень 14 містить ущільнювальні прокладки (на кресленні не позначені числами) на зовнішній поверхні, що контактує з внутрішньою поверхнею камери 17 і на внутрішній поверхні, що контактує з поверхнею перехідника 15. У зібраному пристрої для монтажу і демонтажу ультразвукових перетворювачів ущільнювальний поршень 14 може рухатися, забезпечуючи герметичність нижньої частини камер 17, вгору настільки, щоб дно ультразвукового перетворювача 3 було на 2-5 сантиметрів вище нижнього кінця камери, і вниз настільки, щоб стопорний гвинт 16 опускався нижче нижнього кінця камери 17. Необхідні переміщення елементів пристрою виконують шляхом утримання однієї з рукояток в нерухомому стані і обертання іншої. Так, при утриманні рукоятки 27 нерухомо шток 20 також нерухомий і при обертанні рукоятки 26 корпус камери 17 обертається і рухається вгору чи вниз, в залежності від напрямку обертання, щодо штока 20. При утриманні рукоятки 26 нерухомо корпус камери 17 також нерухомий і при обертанні рукоятки 27 шток 20 обертається і рухається вгору чи вниз, в залежності від напрямку обертання, щодо корпуса камери 17. Пристрій для монтажу і демонтажу ультразвукових перетворювачів працює в такий спосіб. У змонтованому стані на трубопроводі 1 знаходиться приварений до нього патрубок 2, у якому розміщений ультразвуковий перетворювач 3, при 7 тиснутий кріпильною гайкою 7 по внутрішньому різьбленню 6 патрубку 2 до його посадкового місця через ущільнювальну прокладку 5. Підключаючі проводи від перетворювача 3 виведені через трубку 4 і під'єднані до схеми вимірювального приладу (на кресленні не показаний), у яку він входить. Запірна засувка 9 і камера 17 не підключені до патрубку 2 і зберігаються окремо разом з іншими деталями пристрою. При необхідності демонтувати перетворювач 3, наприклад щоб провести його ревізію, підключаючі проводи від'єднують від схеми і поміщають усередину трубки 4, запірну засувку 9 відкривають, пропускають через її порожнину трубку 4 і прикручують її (засувку) до патрубку 2 по різьбленню 8, попередньо встановивши ущільнювальну прокладку 10. Нижній кінець монтажного ключа 11 вставляють в отвір кріпильної гайки 7, при цьому трубку 4 вставляють всередину монтажного ключа 11. Зверху в монтажний ключ 11 вставляють гвинт 12 з пружиною 13 і скріплюють разом монтажний ключ 11, кріпильну гайку 7 і перетворювач 3 шляхом накручування гвинта 12 на кінець трубки 4. Далі, утримуючи рукоятку 26 нерухомо, обертають рукоятку 27, шток 20 рухається вниз, з камери 17 висувається перехідник 15 зі стопорним гвинтом 16 доти, поки стопорний гвинт 16 не буде нижче нижнього кінця камери 17, тоді за допомогою стопорного гвинта 16 з'єднують перехідник 15 і монтажний ключ 11, після цього, утримуючи рукоятку 27 нерухомо, обертають рукоятку 26, корпус камери 17 опускається на верхню гайку запірної засувки 9 і вкручується у неї, попередньо у верхню гайку засувки 9 вставляють ущільнювальну прокладку 19. При необхідності для закручування корпусу камери використовують відповідний ключ (до складу пристрою, що заявляється, не входить). Потім, утримуючи рукоятку 26 нерухомо й обертаючи рукоятку 27, викручують кріпильну гайку 7 з патрубку. 2 і піднімають її і перетворювач 3 у камеру 17. Якщо за час експлуатації місце установки ультразвукового перетворювача 3 засмітилося і він «прикипів» в отворі патрубку 2, то при обертанні рукоятки 27 створюється зусилля, достатнє для відриву перетворювача 3 від патрубку 2, він відривається і піднімається разом з монтажним ключем 11 (на відміну від прототипу, де треба додавати «осьове зусилля»). Після відриву від місця установки, при підйомі перетворювача 3 по патрубку 2, у внутрішні порожнини патрубку 2, запірної засувки 9 і нижньої частини камери 17 з трубопроводу надходить продукт, що транспортується, але він не проходить далі ущільнювального поршня 14. Після підйому перетворювача 3 вище нижнього кінця камери 17 закривають запірну засувку 9 і, утримуючи нерухомо рукоятку 26 та обертаючи рукоятку 27, піднімають шток 20 до упора стопорного гвинта 21 у підшипник 23, при цьому різко знижується тиск у нижній частині камери 17, що знаходиться під поршнем 14. Далі викручують ка 16970 8 меру 17 з верхньої гайки запірної засувки 9, обертаючи рукоятку 26 і утримуючи нерухомо рукоятку 27. При цьому продукт з трубопроводу, що заповнив камеру 17, зливають у ємність. Втрата продукту не перевищує об'єму камери 17. До патрубку 2 залишилася приєднана запірна засувка 9, що закрита, і, таким чином, виключений витік продукту, що транспортується по трубопроводу, через патрубок 2. У від'єднаній від запірної засувки 9 камері 17, утримуючи рукоятку 26 нерухомо й обертаючи рукоятку 27, з камери 17 висувають перехідник 15 зі стопорним гвинтом 16 нижче нижнього кінця камери 17 і викручують стопорний гвинт 16, від'єднуючи перехідник 15 від монтажного ключа 11, викручують гвинт 12 із трубки 4, при цьому звільняється ультразвуковий перетворювач 3, демонтаж якого закінчений. Далі виконуються необхідні дії з ультразвуковим перетворювачем 3 і після цього його встановлюють в патрубок 2. При встановленні ультразвукового перетворювача 3 у патрубок 2 - при монтажі ультразвукового перетворювача 3 - нижній кінець монтажного ключа 11 вставляють в отвір кріпильної гайки 7, що встановлюють на ультразвуковий перетворювач 3, при цьому трубку 4 вставляють усередину монтажного ключа 11. Зверху в монтажний ключ 11 вставляють гвинт 12 із пружиною 13 і скріплюють разом монтажний ключ 11, кріпильну гайку 7 і перетворювач 3 шляхом накручування гвинта 12 на кінець трубки 4. Утримуючи рукоятку 26 нерухомо й обертаючи рукоятку 27, з камери 17 висувають перехідник 15 зі стопорним гвинтом 16 нижче нижнього кінця камери 17 і, за допомогою стопорного гвинта 16, з'єднують перехідник 15 і монтажний ключ 11, після цього, утримуючи рукоятку 26 нерухомо й обертаючи рукоятку 27 у протилежному напрямку, всовують перехідник 15 і монтажний ключ 11 із кріпильною гайкою 7 і перетворювачем 3 у камеру 17. Далі вставляють нижній кінець камери 17 у верхню гайку запірної засувки 9, утримуючи рукоятку 27 нерухомо й обертаючи рукоятку 26, вкручують корпус камери 17 у верхню гайку запірної засувки 9, у яку попередньо вставлена ущільнювальна прокладка 19, після цього відкривають запірну засувку 9 і, утримуючи рукоятку 26 нерухомо й обертаючи рукоятку 27, опускають монтажний ключ 11 з перетворювачем 3 у патрубок 2 до упору і вкручують кріпильну гайку 7 у патрубок 2, у якому знаходиться ущільнювальна прокладка 5. Після цього, викручують камеру 17 з верхньої гайки запірної засувки 9 і піднімають її обертанням рукоятки 27 доти, поки стопорний гвинт 16 не виявиться нижче нижнього кінця камери 17. Коли це відбудеться, викручують стопорний гвинт 16, знімають камеру 17 і скручують гвинт 12 з трубки 4. Далі знімають монтажний ключ 11 і відкручують запірну засувку 9. У патрубку 2 знаходиться перетворювач 3, що щільно перекрив отвір у трубопроводі і який готовий до підключення до схеми, у якій він використовується. 9 Комп’ютерна верстка А. Крулевський 16970 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
