Композиція для ізоляційного покриття

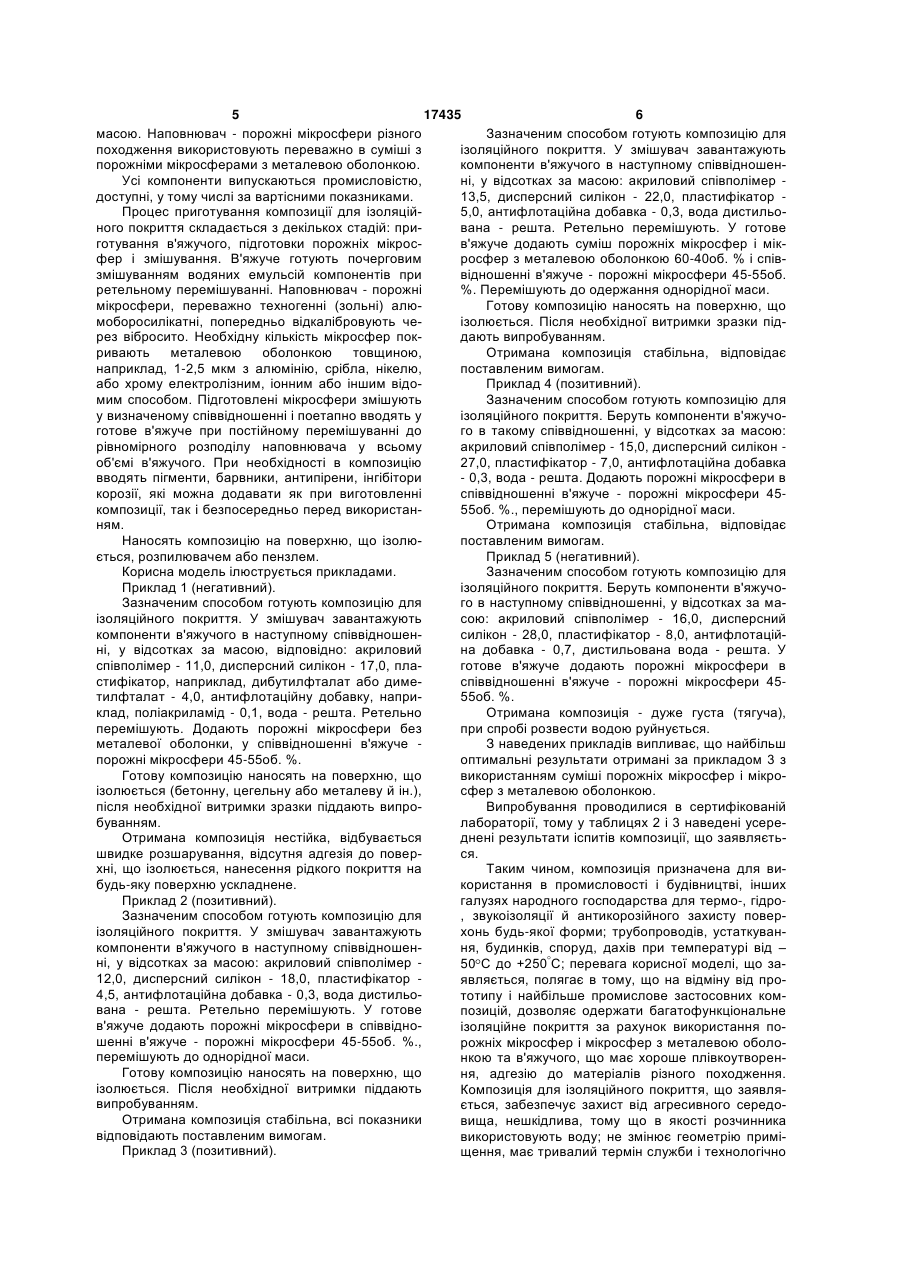

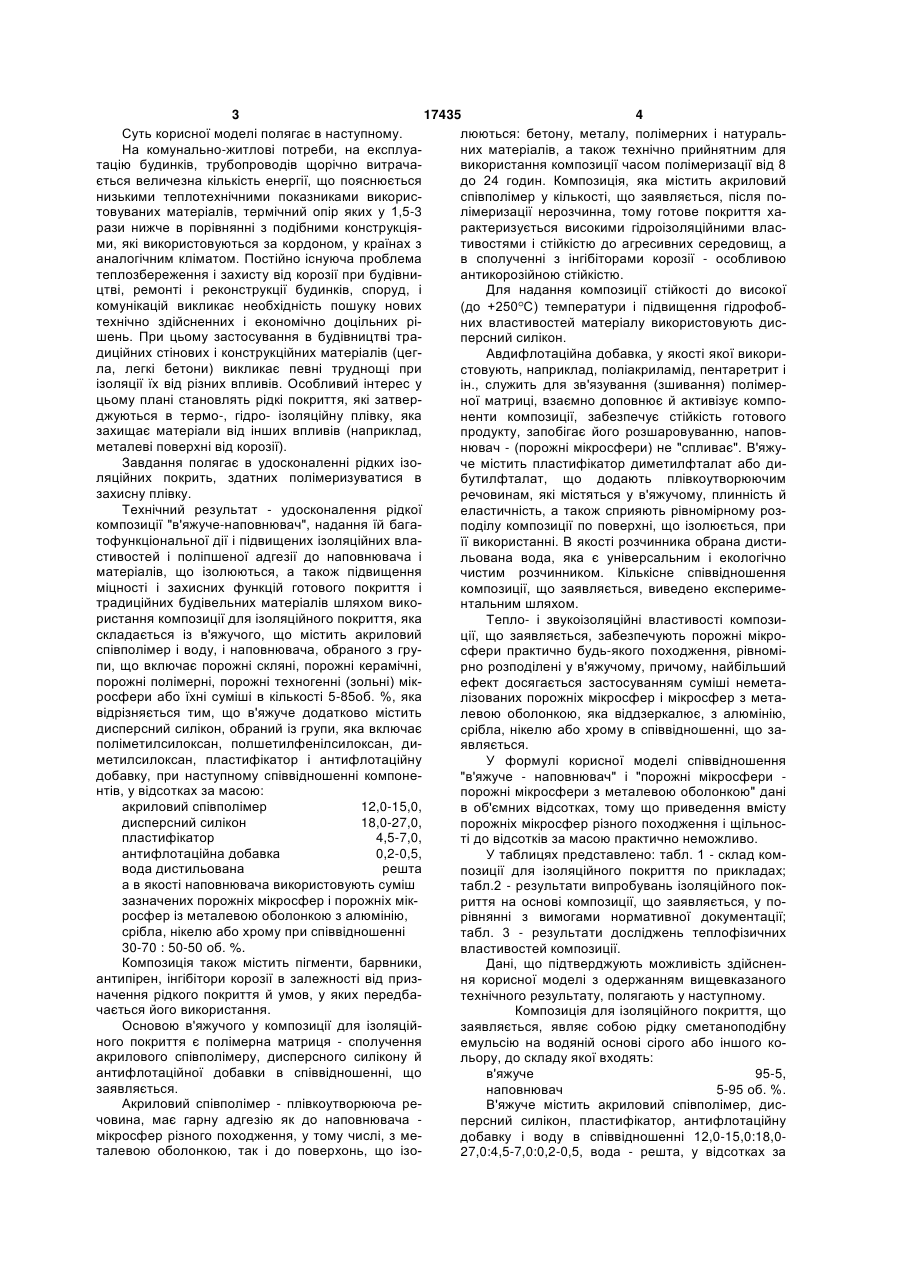

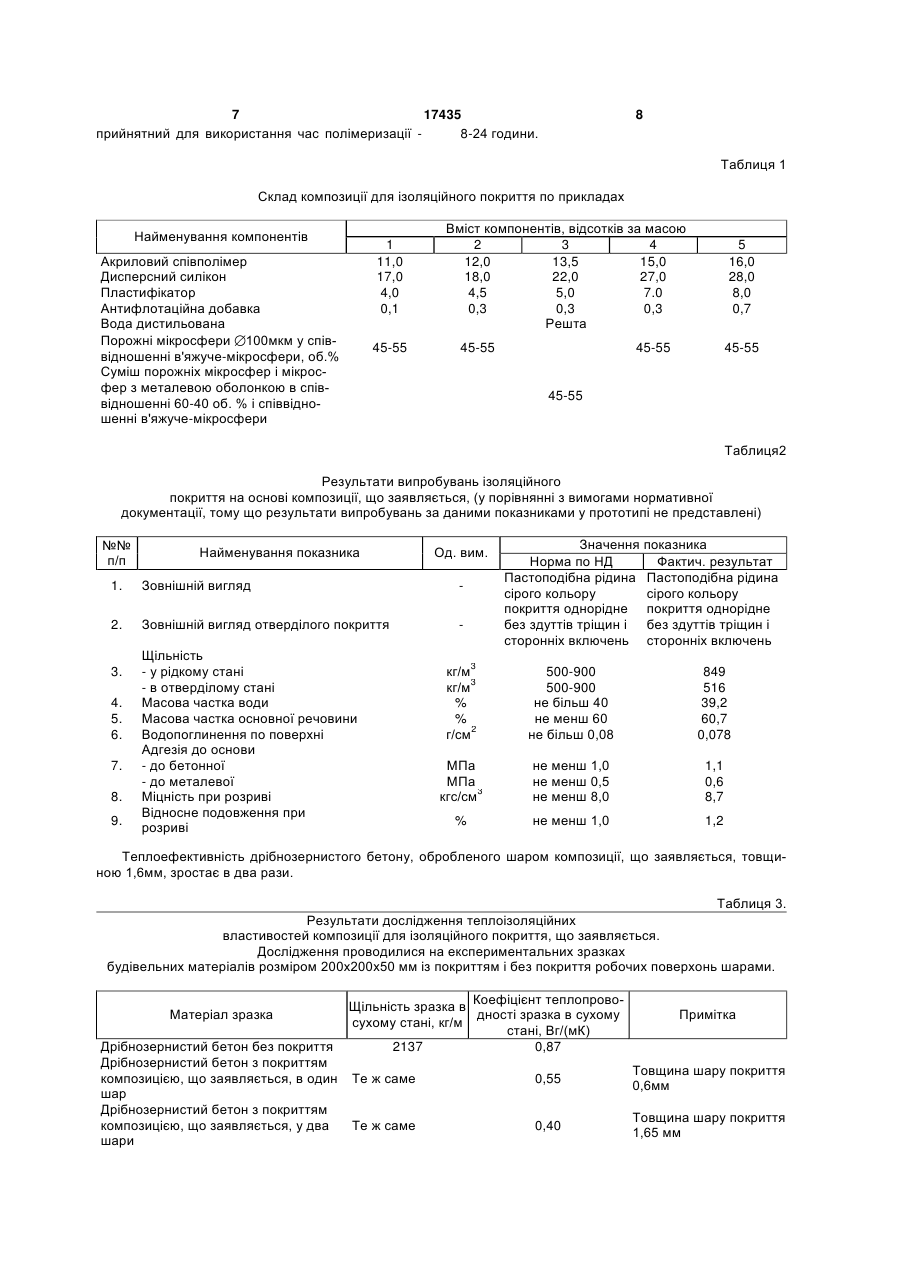

1. Композиція для ізоляційного покриття, що складається з в'яжучого, яке містить акриловий співполімер і воду, і наповнювача, вибраного з групи, що включає порожнисті скляні, порожнисті керамічні, порожнисті полімерні, порожнисті техногенні (зольні) мікросфери або їхні суміші в кількості 5-85 об. %, яка відрізняється тим, що в'яжуче додатково містить дисперсний силікон, вибраний із групи, що включає поліметилсилоксан, полімети 3 17435 4 Суть корисної моделі полягає в наступному. люються: бетону, металу, полімерних і натуральНа комунально-житлові потреби, на експлуаних матеріалів, а також технічно прийнятним для тацію будинків, трубопроводів щорічно витрачавикористання композиції часом полімеризації від 8 ється величезна кількість енергії, що пояснюється до 24 годин. Композиція, яка містить акриловий низькими теплотехнічними показниками викорисспівполімер у кількості, що заявляється, після потовуваних матеріалів, термічний опір яких у 1,5-3 лімеризації нерозчинна, тому готове покриття харази нижче в порівнянні з подібними конструкціярактеризується високими гідроізоляційними власми, які використовуються за кордоном, у країнах з тивостями і стійкістю до агресивних середовищ, а аналогічним кліматом. Постійно існуюча проблема в сполученні з інгібіторами корозії - особливою теплозбереження і захисту від корозії при будівниантикорозійною стійкістю. цтві, ремонті і реконструкції будинків, споруд, і Для надання композиції стійкості до високої комунікацій викликає необхідність пошуку нових (до +250 С) температури і підвищення гідрофобтехнічно здійсненних і економічно доцільних ріних властивостей матеріалу використовують дисшень. При цьому застосування в будівництві траперсний силікон. диційних стінових і конструкційних матеріалів (цегАвдифлотаційна добавка, у якості якої викорила, легкі бетони) викликає певні труднощі при стовують, наприклад, поліакриламід, пентаретрит і ізоляції їх від різних впливів. Особливий інтерес у ін., служить для зв'язування (зшивання) полімерцьому плані становлять рідкі покриття, які затверної матриці, взаємно доповнює й активізує комподжуються в термо-, гідро- ізоляційну плівку, яка ненти композиції, забезпечує стійкість готового захищає матеріали від інших впливів (наприклад, продукту, запобігає його розшаровуванню, наповметалеві поверхні від корозії). нювач - (порожні мікросфери) не "спливає". В'яжуЗавдання полягає в удосконаленні рідких ізоче містить пластифікатор диметилфталат або диляційних покрить, здатних полімеризуватися в бутилфталат, що додають плівкоутворюючим захисну плівку. речовинам, які містяться у в'яжучому, плинність й Технічний результат - удосконалення рідкої еластичність, а також сприяють рівномірному розкомпозиції "в'яжуче-наповнювач", надання їй багаподілу композиції по поверхні, що ізолюється, при тофункціональної дії і підвищених ізоляційних влаїї використанні. В якості розчинника обрана дистистивостей і поліпшеної адгезії до наповнювача і льована вода, яка є універсальним і екологічно матеріалів, що ізолюються, а також підвищення чистим розчинником. Кількісне співвідношення міцності і захисних функцій готового покриття і композиції, що заявляється, виведено експериметрадиційних будівельних матеріалів шляхом виконтальним шляхом. ристання композиції для ізоляційного покриття, яка Тепло- і звукоізоляційні властивості композискладається із в'яжучого, що містить акриловий ції, що заявляється, забезпечують порожні мікроспівполімер і воду, і наповнювача, обраного з грусфери практично будь-якого походження, рівноміпи, що включає порожні скляні, порожні керамічні, рно розподілені у в'яжучому, причому, найбільший порожні полімерні, порожні техногенні (зольні) мікефект досягається застосуванням суміші неметаросфери або їхні суміші в кількості 5-85об. %, яка лізованих порожніх мікросфер і мікросфер з метавідрізняється тим, що в'яжуче додатково містить левою оболонкою, яка віддзеркалює, з алюмінію, дисперсний силікон, обраний із групи, яка включає срібла, нікелю або хрому в співвідношенні, що заполіметилсилоксан, полшетилфенілсилоксан, диявляється. метилсилоксан, пластифікатор і антифлотаційну У формулі корисної моделі співвідношення добавку, при наступному співвідношенні компоне"в'яжуче - наповнювач" і "порожні мікросфери нтів, у відсотках за масою: порожні мікросфери з металевою оболонкою" дані акриловий співполімер 12,0-15,0, в об'ємних відсотках, тому що приведення вмісту дисперсний силікон 18,0-27,0, порожніх мікросфер різного походження і щільноспластифікатор 4,5-7,0, ті до відсотків за масою практично неможливо. антифлотаційна добавка 0,2-0,5, У таблицях представлено: табл. 1 - склад комвода дистильована решта позиції для ізоляційного покриття по прикладах; а в якості наповнювача використовують суміш табл.2 - результати випробувань ізоляційного покзазначених порожніх мікросфер і порожніх мікриття на основі композиції, що заявляється, у поросфер із металевою оболонкою з алюмінію, рівнянні з вимогами нормативної документації; срібла, нікелю або хрому при співвідношенні табл. 3 - результати досліджень теплофізичних 30-70 : 50-50 об. %. властивостей композиції. Композиція також містить пігменти, барвники, Дані, що підтверджують можливість здійсненантипірен, інгібітори корозії в залежності від призня корисної моделі з одержанням вищевказаного начення рідкого покриття й умов, у яких передбатехнічного результату, полягають у наступному. чається його використання. Композиція для ізоляційного покриття, що Основою в'яжучого у композиції для ізоляційзаявляється, являє собою рідку сметаноподібну ного покриття є полімерна матриця - сполучення емульсію на водяній основі сірого або іншого коакрилового співполімеру, дисперсного силікону й льору, до складу якої входять: антифлотаційної добавки в співвідношенні, що в'яжуче 95-5, заявляється. наповнювач 5-95 об. %. Акриловий співполімер - плівкоутворююча реВ'яжуче містить акриловий співполімер, дисчовина, має гарну адгезію як до наповнювача персний силікон, пластифікатор, антифлотаційну мікросфер різного походження, у тому числі, з медобавку і воду в співвідношенні 12,0-15,0:18,0талевою оболонкою, так і до поверхонь, що ізо27,0:4,5-7,0:0,2-0,5, вода - решта, у відсотках за 5 17435 6 масою. Наповнювач - порожні мікросфери різного Зазначеним способом готують композицію для походження використовують переважно в суміші з ізоляційного покриття. У змішувач завантажують порожніми мікросферами з металевою оболонкою. компоненти в'яжучого в наступному співвідношенУсі компоненти випускаються промисловістю, ні, у відсотках за масою: акриловий співполімер доступні, у тому числі за вартісними показниками. 13,5, дисперсний силікон - 22,0, пластифікатор Процес приготування композиції для ізоляцій5,0, антифлотаційна добавка - 0,3, вода дистильоного покриття складається з декількох стадій: привана - решта. Ретельно перемішують. У готове готування в'яжучого, підготовки порожніх мікросв'яжуче додають суміш порожніх мікросфер і мікфер і змішування. В'яжуче готують почерговим росфер з металевою оболонкою 60-40об. % і співзмішуванням водяних емульсій компонентів при відношенні в'яжуче - порожні мікросфери 45-55об. ретельному перемішуванні. Наповнювач - порожні %. Перемішують до одержання однорідної маси. мікросфери, переважно техногенні (зольні) алюГотову композицію наносять на поверхню, що моборосилікатні, попередньо відкалібровують чеізолюється. Після необхідної витримки зразки підрез вібросито. Необхідну кількість мікросфер покдають випробуванням. ривають металевою оболонкою товщиною, Отримана композиція стабільна, відповідає наприклад, 1-2,5 мкм з алюмінію, срібла, нікелю, поставленим вимогам. або хрому електролізним, іонним або іншим відоПриклад 4 (позитивний). мим способом. Підготовлені мікросфери змішують Зазначеним способом готують композицію для у визначеному співвідношенні і поетапно вводять у ізоляційного покриття. Беруть компоненти в'яжучоготове в'яжуче при постійному перемішуванні до го в такому співвідношенні, у відсотках за масою: рівномірного розподілу наповнювача у всьому акриловий співполімер - 15,0, дисперсний силікон об'ємі в'яжучого. При необхідності в композицію 27,0, пластифікатор - 7,0, антифлотаційна добавка вводять пігменти, барвники, антипірени, інгібітори - 0,3, вода - решта. Додають порожні мікросфери в корозії, які можна додавати як при виготовленні співвідношенні в'яжуче - порожні мікросфери 45композиції, так і безпосередньо перед використан55об. %., перемішують до однорідної маси. ням. Отримана композиція стабільна, відповідає Наносять композицію на поверхню, що ізолюпоставленим вимогам. ється, розпилювачем або пензлем. Приклад 5 (негативний). Корисна модель ілюструється прикладами. Зазначеним способом готують композицію для Приклад 1 (негативний). ізоляційного покриття. Беруть компоненти в'яжучоЗазначеним способом готують композицію для го в наступному співвідношенні, у відсотках за маізоляційного покриття. У змішувач завантажують сою: акриловий співполімер - 16,0, дисперсний компоненти в'яжучого в наступному співвідношенсилікон - 28,0, пластифікатор - 8,0, антифлотаційні, у відсотках за масою, відповідно: акриловий на добавка - 0,7, дистильована вода - решта. У співполімер - 11,0, дисперсний силікон - 17,0, плаготове в'яжуче додають порожні мікросфери в стифікатор, наприклад, дибутилфталат або димеспіввідношенні в'яжуче - порожні мікросфери 45тилфталат - 4,0, антифлотаційну добавку, напри55об. %. клад, поліакриламід - 0,1, вода - решта. Ретельно Отримана композиція - дуже густа (тягуча), перемішують. Додають порожні мікросфери без при спробі розвести водою руйнується. металевої оболонки, у співвідношенні в'яжуче З наведених прикладів випливає, що найбільш порожні мікросфери 45-55об. %. оптимальні результати отримані за прикладом 3 з Готову композицію наносять на поверхню, що використанням суміші порожніх мікросфер і мікроізолюється (бетонну, цегельну або металеву й ін.), сфер з металевою оболонкою. після необхідної витримки зразки піддають випроВипробування проводилися в сертифікованій буванням. лабораторії, тому у таблицях 2 і 3 наведені усереОтримана композиція нестійка, відбувається днені результати іспитів композиції, що заявляєтьшвидке розшарування, відсутня адгезія до поверся. хні, що ізолюється, нанесення рідкого покриття на Таким чином, композиція призначена для вибудь-яку поверхню ускладнене. користання в промисловості і будівництві, інших Приклад 2 (позитивний). галузях народного господарства для термо-, гідроЗазначеним способом готують композицію для , звукоізоляції й антикорозійного захисту поверізоляційного покриття. У змішувач завантажують хонь будь-якої форми; трубопроводів, устаткуванкомпоненти в'яжучого в наступному співвідношення, будинків, споруд, дахів при температурі від – ні, у відсотках за масою: акриловий співполімер 50 С до +250 C; перевага корисної моделі, що за12,0, дисперсний силікон - 18,0, пластифікатор являється, полягає в тому, що на відміну від про4,5, антифлотаційна добавка - 0,3, вода дистильототипу і найбільше промислове застосовних комвана - решта. Ретельно перемішують. У готове позицій, дозволяє одержати багатофункціональне в'яжуче додають порожні мікросфери в співвідноізоляційне покриття за рахунок використання пошенні в'яжуче - порожні мікросфери 45-55об. %., рожніх мікросфер і мікросфер з металевою оболоперемішують до однорідної маси. нкою та в'яжучого, що має хороше плівкоутворенГотову композицію наносять на поверхню, що ня, адгезію до матеріалів різного походження. ізолюється. Після необхідної витримки піддають Композиція для ізоляційного покриття, що заявлявипробуванням. ється, забезпечує захист від агресивного середоОтримана композиція стабільна, всі показники вища, нешкідлива, тому що в якості розчинника відповідають поставленим вимогам. використовують воду; не змінює геометрію приміПриклад 3 (позитивний). щення, має тривалий термін служби і технологічно 7 17435 прийнятний для використання час полімеризації 8-24 години. 8 Таблиця 1 Склад композиції для ізоляційного покриття по прикладах Найменування компонентів 1 11,0 17,0 4,0 0,1 Акриловий співполімер Дисперсний силікон Пластифікатор Антифлотаційна добавка Вода дистильована Порожні мікросфери 100мкм у співвідношенні в'яжуче-мікросфери, об.% Суміш порожніх мікросфер і мікросфер з металевою оболонкою в співвідношенні 60-40 об. % і співвідношенні в'яжуче-мікросфери 45-55 Вміст компонентів, відсотків за масою 2 3 4 12,0 13,5 15,0 18,0 22,0 27,0 4,5 5,0 7.0 0,3 0,3 0,3 Решта 45-55 5 16,0 28,0 8,0 0,7 45-55 45-55 45-55 Таблиця2 Результати випробувань ізоляційного покриття на основі композиції, що заявляється, (у порівнянні з вимогами нормативної документації, тому що результати випробувань за даними показниками у прототипі не представлені) №№ п/п Найменування показника Од. вим. 1. Зовнішній вигляд 2. Зовнішній вигляд отверділого покриття 3. 4. 5. 6. 7. 8. 9. Щільність - у рідкому стані - в отверділому стані Масова частка води Масова частка основної речовини Водопоглинення по поверхні Адгезія до основи - до бетонної - до металевої Міцність при розриві Відносне подовження при розриві Значення показника Норма по НД Фактич. результат Пастоподібна рідина Пастоподібна рідина сірого кольору сірого кольору покриття однорідне покриття однорідне без здуттів тріщин і без здуттів тріщин і сторонніх включень сторонніх включень кг/м3 кг/м3 % % г/см2 500-900 500-900 не більш 40 не менш 60 не більш 0,08 849 516 39,2 60,7 0,078 МПа МПа кгс/см3 не менш 1,0 не менш 0,5 не менш 8,0 1,1 0,6 8,7 % не менш 1,0 1,2 Теплоефективність дрібнозернистого бетону, обробленого шаром композиції, що заявляється, товщиною 1,6мм, зростає в два рази. Таблиця 3. Результати дослідження теплоізоляційних властивостей композиції для ізоляційного покриття, що заявляється. Дослідження проводилися на експериментальних зразках будівельних матеріалів розміром 200х200х50 мм із покриттям і без покриття робочих поверхонь шарами. Матеріал зразка Дрібнозернистий бетон без покриття Дрібнозернистий бетон з покриттям композицією, що заявляється, в один шар Дрібнозернистий бетон з покриттям композицією, що заявляється, у два шари Коефіцієнт теплопровоЩільність зразка в дності зразка в сухому сухому стані, кг/м стані, Вг/(мК) 2137 0,87 Примітка Те ж саме 0,55 Товщина шару покриття 0,6мм Те ж саме 0,40 Товщина шару покриття 1,65 мм 9 Комп’ютерна верстка А. Крижанівський 17435 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
