Спосіб автоматизованого табельного обліку гірничого підприємства

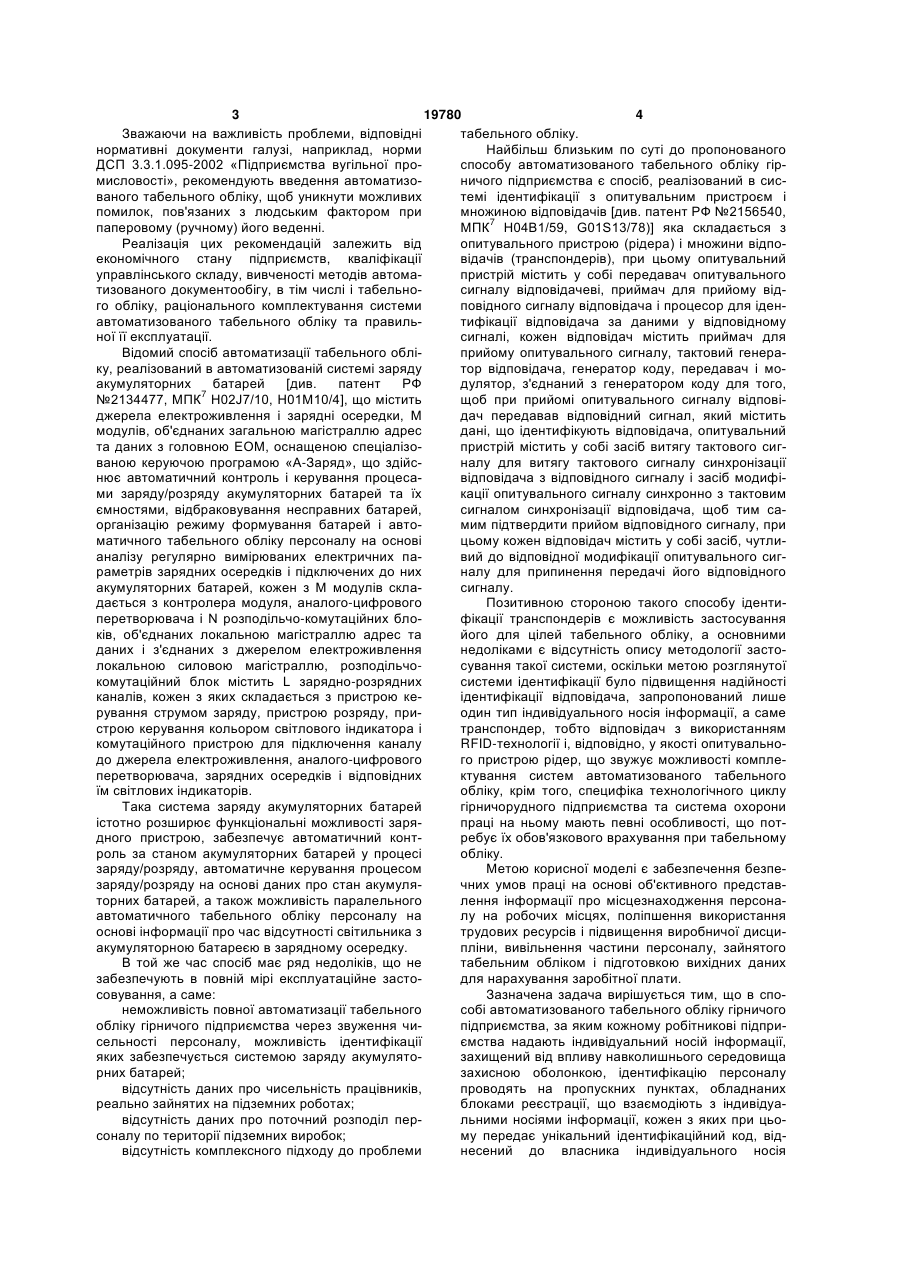

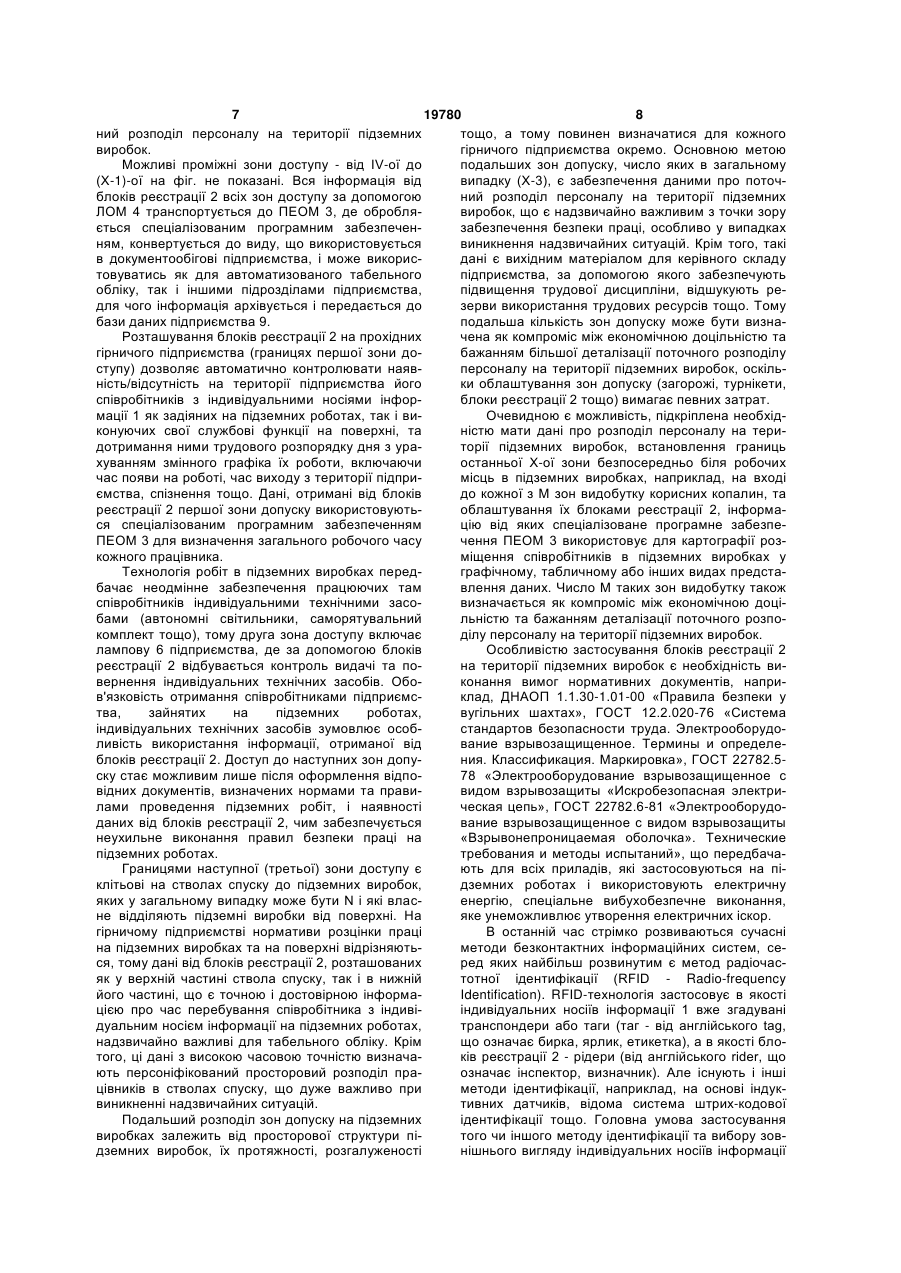

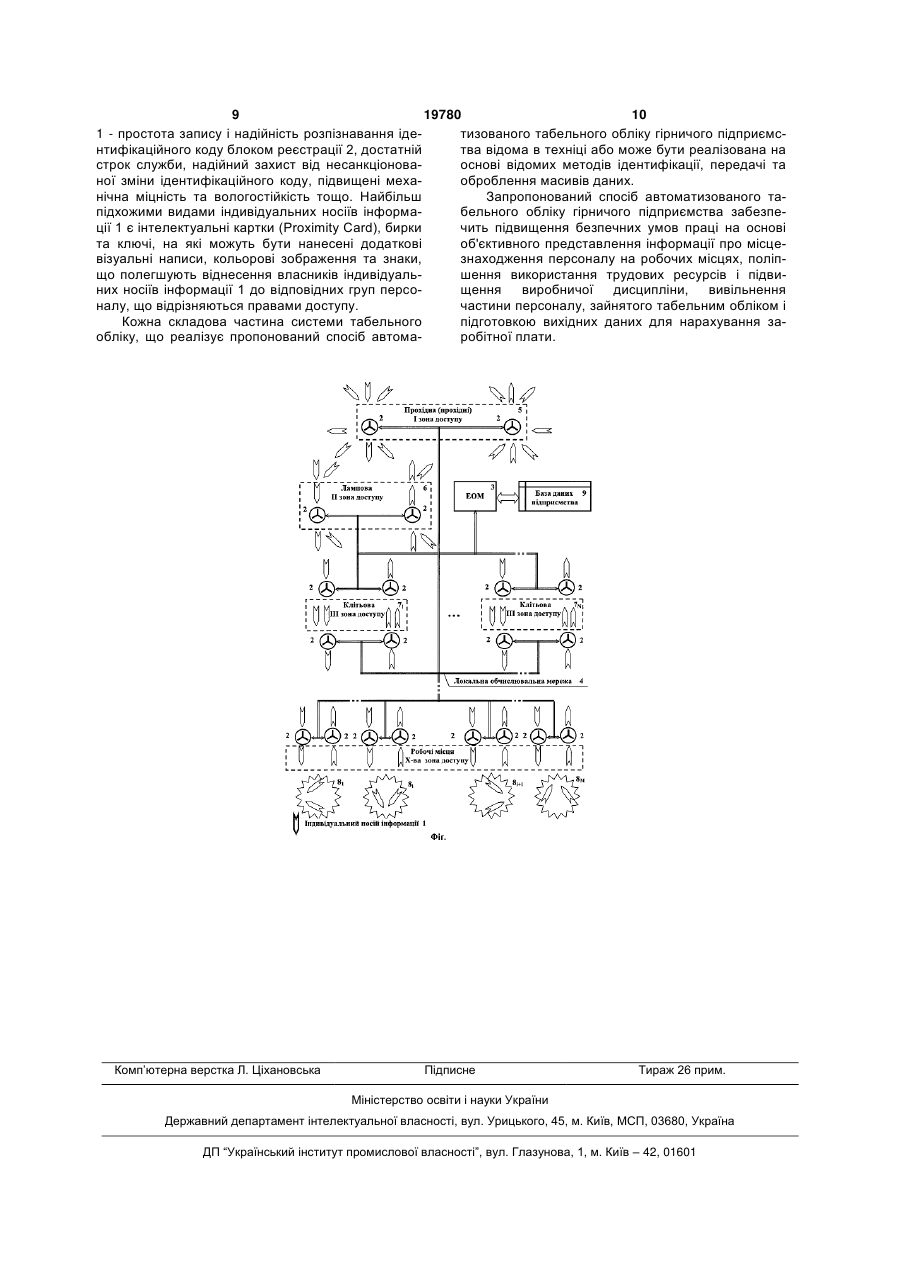

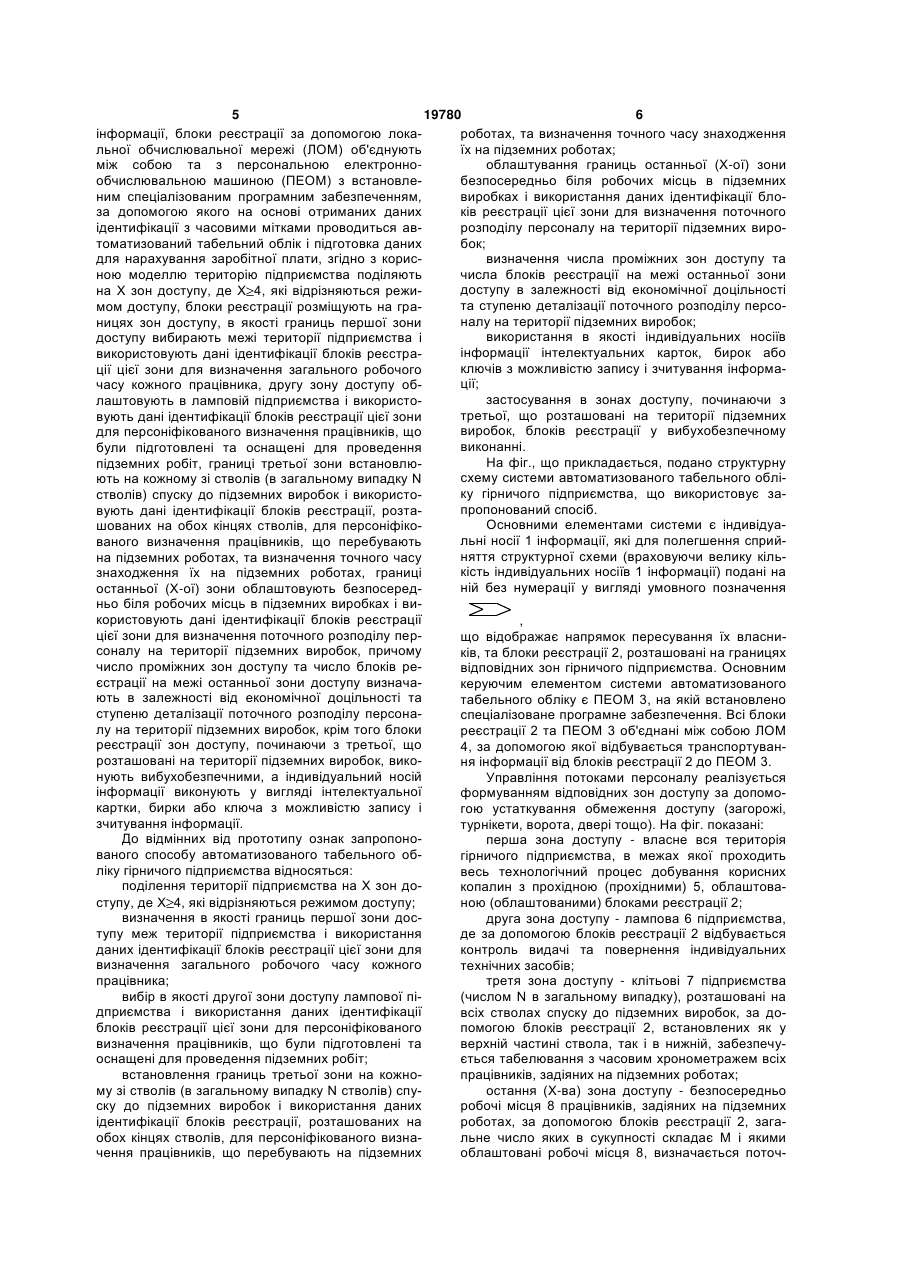

1. Спосіб автоматизованого табельного обліку гірничого підприємства, при якому кожному робітникові підприємства видають індивідуальний носій інформації, захищений від впливу навколишнього середовища захисною оболонкою, ідентифікацію персоналу проводять на пропускних пунктах, обладнаних блоками реєстрації, що взаємодіють з індивідуальними носіями інформації, кожен з яких при цьому передає унікальний ідентифікаційний код, віднесений до власника індивідуального носія інформації, блоки реєстрації за допомогою локальної обчислювальної мережі (ЛОМ) об'єднують між собою та з персональною електроннообчислювальною машиною (ПЕОМ) з встановленим спеціалізованим програмним забезпеченням, за допомогою якого на основі отриманих даних ідентифікації з часовими мітками проводять автоматизований табельний облік і підготовку даних для нарахування заробітної плати, який відрізняється тим, що територію підприємства поділяють на Х зон доступу, де X 4 , які відрізняють режимом доступу, блоки реєстрації розміщують на границях зон доступу, як границі першої зони доступу вибирають межі території підприємства і використовують дані ідентифікації блоків реєстрації цієї U 2 (11) 1 3 19780 4 Зважаючи на важливість проблеми, відповідні табельного обліку. нормативні документи галузі, наприклад, норми Найбільш близьким по суті до пропонованого ДСП 3.3.1.095-2002 «Підприємства вугільної проспособу автоматизованого табельного обліку гірмисловості», рекомендують введення автоматизоничого підприємства є спосіб, реалізований в сисваного табельного обліку, щоб уникнути можливих темі ідентифікації з опитувальним пристроєм і помилок, пов'язаних з людським фактором при множиною відповідачів [див. патент РФ №2156540, паперовому (ручному) його веденні. МПК7 Н04В1/59, G01S13/78)] яка складається з Реалізація цих рекомендацій залежить від опитувального пристрою (рідера) і множини відпоекономічного стану підприємств, кваліфікації відачів (транспондерів), при цьому опитувальний управлінського складу, вивченості методів автомапристрій містить у собі передавач опитувального тизованого документообігу, в тім числі і табельносигналу відповідачеві, приймач для прийому відго обліку, раціонального комплектування системи повідного сигналу відповідача і процесор для іденавтоматизованого табельного обліку та правильтифікації відповідача за даними у відповідному ної її експлуатації. сигналі, кожен відповідач містить приймач для Відомий спосіб автоматизації табельного обліприйому опитувального сигналу, тактовий генераку, реалізований в автоматизованій системі заряду тор відповідача, генератор коду, передавач і моакумуляторних батарей [див. патент РФ дулятор, з'єднаний з генератором коду для того, №2134477, МПК7 H02J7/10, Н01М10/4], що містить щоб при прийомі опитувального сигналу відповіджерела електроживлення і зарядні осередки, М дач передавав відповідний сигнал, який містить модулів, об'єднаних загальною магістраллю адрес дані, що ідентифікують відповідача, опитувальний та даних з головною ЕОМ, оснащеною спеціалізопристрій містить у собі засіб витягу тактового сигваною керуючою програмою «А-Заряд», що здійсналу для витягу тактового сигналу синхронізації нює автоматичний контроль і керування процесавідповідача з відповідного сигналу і засіб модифіми заряду/розряду акумуляторних батарей та їх кації опитувального сигналу синхронно з тактовим ємностями, відбраковування несправних батарей, сигналом синхронізації відповідача, щоб тим саорганізацію режиму формування батарей і автомим підтвердити прийом відповідного сигналу, при матичного табельного обліку персоналу на основі цьому кожен відповідач містить у собі засіб, чутлианалізу регулярно вимірюваних електричних павий до відповідної модифікації опитувального сиграметрів зарядних осередків і підключених до них налу для припинення передачі його відповідного акумуляторних батарей, кожен з М модулів скласигналу. дається з контролера модуля, аналого-цифрового Позитивною стороною такого способу ідентиперетворювача і N розподільчо-комутаційних блофікації транспондерів є можливість застосування ків, об'єднаних локальною магістраллю адрес та його для цілей табельного обліку, а основними даних і з'єднаних з джерелом електроживлення недоліками є відсутність опису методології застолокальною силовою магістраллю, розподільчосування такої системи, оскільки метою розглянутої комутаційний блок містить L зарядно-розрядних системи ідентифікації було підвищення надійності каналів, кожен з яких складається з пристрою кеідентифікації відповідача, запропонований лише рування струмом заряду, пристрою розряду, приодин тип індивідуального носія інформації, а саме строю керування кольором світлового індикатора і транспондер, тобто відповідач з використанням комутаційного пристрою для підключення каналу RFID-технології і, відповідно, у якості опитувальнодо джерела електроживлення, аналого-цифрового го пристрою рідер, що звужує можливості комплеперетворювача, зарядних осередків і відповідних ктування систем автоматизованого табельного їм світлових індикаторів. обліку, крім того, специфіка технологічного циклу Така система заряду акумуляторних батарей гірничорудного підприємства та система охорони істотно розширює функціональні можливості заряпраці на ньому мають певні особливості, що потдного пристрою, забезпечує автоматичний контребує їх обов'язкового врахування при табельному роль за станом акумуляторних батарей у процесі обліку. заряду/розряду, автоматичне керування процесом Метою корисної моделі є забезпечення безпезаряду/розряду на основі даних про стан акумулячних умов праці на основі об'єктивного представторних батарей, а також можливість паралельного лення інформації про місцезнаходження персонаавтоматичного табельного обліку персоналу на лу на робочих місцях, поліпшення використання основі інформації про час відсутності світильника з трудових ресурсів і підвищення виробничої дисциакумуляторною батареєю в зарядному осередку. пліни, вивільнення частини персоналу, зайнятого В той же час спосіб має ряд недоліків, що не табельним обліком і підготовкою вихідних даних забезпечують в повній мірі експлуатаційне застодля нарахування заробітної плати. совування, а саме: Зазначена задача вирішується тим, що в спонеможливість повної автоматизації табельного собі автоматизованого табельного обліку гірничого обліку гірничого підприємства через звуження чипідприємства, за яким кожному робітникові підприсельності персоналу, можливість ідентифікації ємства надають індивідуальний носій інформації, яких забезпечується системою заряду акумулятозахищений від впливу навколишнього середовища рних батарей; захисною оболонкою, ідентифікацію персоналу відсутність даних про чисельність працівників, проводять на пропускних пунктах, обладнаних реально зайнятих на підземних роботах; блоками реєстрації, що взаємодіють з індивідуавідсутність даних про поточний розподіл перльними носіями інформації, кожен з яких при цьосоналу по території підземних виробок; му передає унікальний ідентифікаційний код, відвідсутність комплексного підходу до проблеми несений до власника індивідуального носія 5 19780 6 інформації, блоки реєстрації за допомогою локароботах, та визначення точного часу знаходження льної обчислювальної мережі (ЛОМ) об'єднують їх на підземних роботах; між собою та з персональною електроннооблаштування границь останньої (Х-ої) зони обчислювальною машиною (ПЕОМ) з встановлебезпосередньо біля робочих місць в підземних ним спеціалізованим програмним забезпеченням, виробках і використання даних ідентифікації блоза допомогою якого на основі отриманих даних ків реєстрації цієї зони для визначення поточного ідентифікації з часовими мітками проводиться аврозподілу персоналу на території підземних виротоматизований табельний облік і підготовка даних бок; для нарахування заробітної плати, згідно з корисвизначення числа проміжних зон доступу та ною моделлю територію підприємства поділяють числа блоків реєстрації на межі останньої зони доступу в залежності від економічної доцільності на Х зон доступу, де Х 4, які відрізняються режита ступеню деталізації поточного розподілу персомом доступу, блоки реєстрації розміщують на граналу на території підземних виробок; ницях зон доступу, в якості границь першої зони використання в якості індивідуальних носіїв доступу вибирають межі території підприємства і інформації інтелектуальних карток, бирок або використовують дані ідентифікації блоків реєстраключів з можливістю запису і зчитування інформації цієї зони для визначення загального робочого ції; часу кожного працівника, другу зону доступу обзастосування в зонах доступу, починаючи з лаштовують в ламповій підприємства і використотретьої, що розташовані на території підземних вують дані ідентифікації блоків реєстрації цієї зони виробок, блоків реєстрації у вибухобезпечному для персоніфікованого визначення працівників, що виконанні. були підготовлені та оснащені для проведення На фіг., що прикладається, подано структурну підземних робіт, границі третьої зони встановлюсхему системи автоматизованого табельного обліють на кожному зі стволів (в загальному випадку N ку гірничого підприємства, що використовує застволів) спуску до підземних виробок і використопропонований спосіб. вують дані ідентифікації блоків реєстрації, розтаОсновними елементами системи є індивідуашованих на обох кінцях стволів, для персоніфікольні носії 1 інформації, які для полегшення сприйваного визначення працівників, що перебувають няття структурної схеми (враховуючи велику кільна підземних роботах, та визначення точного часу кість індивідуальних носіїв 1 інформації) подані на знаходження їх на підземних роботах, границі ній без нумерації у вигляді умовного позначення останньої (Х-ої) зони облаштовують безпосередньо біля робочих місць в підземних виробках і використовують дані ідентифікації блоків реєстрації , цієї зони для визначення поточного розподілу перщо відображає напрямок пересування їх власнисоналу на території підземних виробок, причому ків, та блоки реєстрації 2, розташовані на границях число проміжних зон доступу та число блоків ревідповідних зон гірничого підприємства. Основним єстрації на межі останньої зони доступу визначакеруючим елементом системи автоматизованого ють в залежності від економічної доцільності та табельного обліку є ПЕОМ 3, на якій встановлено ступеню деталізації поточного розподілу персонаспеціалізоване програмне забезпечення. Всі блоки лу на території підземних виробок, крім того блоки реєстрації 2 та ПЕОМ 3 об'єднані між собою ЛОМ реєстрації зон доступу, починаючи з третьої, що 4, за допомогою якої відбувається транспортуванрозташовані на території підземних виробок, виконя інформації від блоків реєстрації 2 до ПЕОМ 3. нують вибухобезпечними, а індивідуальний носій Управління потоками персоналу реалізується інформації виконують у вигляді інтелектуальної формуванням відповідних зон доступу за допомокартки, бирки або ключа з можливістю запису і гою устаткування обмеження доступу (загорожі, зчитування інформації. турнікети, ворота, двері тощо). На фіг. показані: До відмінних від прототипу ознак запропоноперша зона доступу - власне вся територія ваного способу автоматизованого табельного обгірничого підприємства, в межах якої проходить ліку гірничого підприємства відносяться: весь технологічний процес добування корисних поділення території підприємства на Х зон докопалин з прохідною (прохідними) 5, облаштоваступу, де Х 4, які відрізняються режимом доступу; ною (облаштованими) блоками реєстрації 2; визначення в якості границь першої зони досдруга зона доступу - лампова 6 підприємства, тупу меж території підприємства і використання де за допомогою блоків реєстрації 2 відбувається даних ідентифікації блоків реєстрації цієї зони для контроль видачі та повернення індивідуальних визначення загального робочого часу кожного технічних засобів; працівника; третя зона доступу - клітьові 7 підприємства вибір в якості другої зони доступу лампової пі(числом N в загальному випадку), розташовані на дприємства і використання даних ідентифікації всіх стволах спуску до підземних виробок, за доблоків реєстрації цієї зони для персоніфікованого помогою блоків реєстрації 2, встановлених як у визначення працівників, що були підготовлені та верхній частині ствола, так і в нижній, забезпечуоснащені для проведення підземних робіт; ється табелювання з часовим хронометражем всіх встановлення границь третьої зони на кожнопрацівників, задіяних на підземних роботах; му зі стволів (в загальному випадку N стволів) спуостання (Х-ва) зона доступу - безпосередньо ску до підземних виробок і використання даних робочі місця 8 працівників, задіяних на підземних ідентифікації блоків реєстрації, розташованих на роботах, за допомогою блоків реєстрації 2, загаобох кінцях стволів, для персоніфікованого визнальне число яких в сукупності складає М і якими чення працівників, що перебувають на підземних облаштовані робочі місця 8, визначається поточ 7 19780 8 ний розподіл персоналу на території підземних тощо, а тому повинен визначатися для кожного виробок. гірничого підприємства окремо. Основною метою Можливі проміжні зони доступу - від IV-ої до подальших зон допуску, число яких в загальному (Х-1)-ої на фіг. не показані. Вся інформація від випадку (X-3), є забезпечення даними про поточблоків реєстрації 2 всіх зон доступу за допомогою ний розподіл персоналу на території підземних ЛОМ 4 транспортується до ПЕОМ 3, де оброблявиробок, що є надзвичайно важливим з точки зору ється спеціалізованим програмним забезпечензабезпечення безпеки праці, особливо у випадках ням, конвертується до виду, що використовується виникнення надзвичайних ситуацій. Крім того, такі в документообігові підприємства, і може викорисдані є вихідним матеріалом для керівного складу товуватись як для автоматизованого табельного підприємства, за допомогою якого забезпечують обліку, так і іншими підрозділами підприємства, підвищення трудової дисципліни, відшукують редля чого інформація архівується і передається до зерви використання трудових ресурсів тощо. Тому бази даних підприємства 9. подальша кількість зон допуску може бути визнаРозташування блоків реєстрації 2 на прохідних чена як компроміс між економічною доцільністю та гірничого підприємства (границях першої зони добажанням більшої деталізації поточного розподілу ступу) дозволяє автоматично контролювати наявперсоналу на території підземних виробок, оскільність/відсутність на території підприємства його ки облаштування зон допуску (загорожі, турнікети, співробітників з індивідуальними носіями інфорблоки реєстрації 2 тощо) вимагає певних затрат. мації 1 як задіяних на підземних роботах, так і виОчевидною є можливість, підкріплена необхідконуючих свої службові функції на поверхні, та ністю мати дані про розподіл персоналу на теридотримання ними трудового розпорядку дня з ураторії підземних виробок, встановлення границь хуванням змінного графіка їх роботи, включаючи останньої Х-ої зони безпосередньо біля робочих час появи на роботі, час виходу з території підпримісць в підземних виробках, наприклад, на вході ємства, спізнення тощо. Дані, отримані від блоків до кожної з М зон видобутку корисних копалин, та реєстрації 2 першої зони допуску використовуютьоблаштування їх блоками реєстрації 2, інформася спеціалізованим програмним забезпеченням цію від яких спеціалізоване програмне забезпеПЕОМ 3 для визначення загального робочого часу чення ПЕОМ 3 використовує для картографії розкожного працівника. міщення співробітників в підземних виробках у Технологія робіт в підземних виробках передграфічному, табличному або інших видах предстабачає неодмінне забезпечення працюючих там влення даних. Число М таких зон видобутку також співробітників індивідуальними технічними засовизначається як компроміс між економічною доцібами (автономні світильники, саморятувальний льністю та бажанням деталізації поточного розпокомплект тощо), тому друга зона доступу включає ділу персоналу на території підземних виробок. лампову 6 підприємства, де за допомогою блоків Особливістю застосування блоків реєстрації 2 реєстрації 2 відбувається контроль видачі та пона території підземних виробок є необхідність вивернення індивідуальних технічних засобів. Обоконання вимог нормативних документів, наприв'язковість отримання співробітниками підприємсклад, ДНАОП 1.1.30-1.01-00 «Правила безпеки у тва, зайнятих на підземних роботах, вугільних шахтах», ГОСТ 12.2.020-76 «Система індивідуальних технічних засобів зумовлює особстандартов безопасности труда. Электрооборудоливість використання інформації, отриманої від вание взрывозащищенное. Термины и определеблоків реєстрації 2. Доступ до наступних зон допуния. Классификация. Маркировка», ГОСТ 22782.5ску стає можливим лише після оформлення відпо78 «Электрооборудование взрывозащищенное с відних документів, визначених нормами та правивидом взрывозащиты «Искробезопасная электрилами проведення підземних робіт, і наявності ческая цепь», ГОСТ 22782.6-81 «Электрооборудоданих від блоків реєстрації 2, чим забезпечується вание взрывозащищенное с видом взрывозащиты неухильне виконання правил безпеки праці на «Взрывонепроницаемая оболочка». Технические підземних роботах. требования и методы испытаний», що передбачаГраницями наступної (третьої) зони доступу є ють для всіх приладів, які застосовуються на піклітьові на стволах спуску до підземних виробок, дземних роботах і використовують електричну яких у загальному випадку може бути N і які власенергію, спеціальне вибухобезпечне виконання, не відділяють підземні виробки від поверхні. На яке унеможливлює утворення електричних іскор. гірничому підприємстві нормативи розцінки праці В останній час стрімко розвиваються сучасні на підземних виробках та на поверхні відрізняютьметоди безконтактних інформаційних систем, сеся, тому дані від блоків реєстрації 2, розташованих ред яких найбільш розвинутим є метод радіочасяк у верхній частині ствола спуску, так і в нижній тотної ідентифікації (RFID - Radio-frequency його частині, що є точною і достовірною інформаIdentification). RFID-технологія застосовує в якості цією про час перебування співробітника з індивііндивідуальних носіїв інформації 1 вже згадувані дуальним носієм інформації на підземних роботах, транспондери або таги (таг - від англійського tag, надзвичайно важливі для табельного обліку. Крім що означає бирка, ярлик, етикетка), а в якості блотого, ці дані з високою часовою точністю визначаків реєстрації 2 - рідери (від англійського rider, що ють персоніфікований просторовий розподіл праозначає інспектор, визначник). Але існують і інші цівників в стволах спуску, що дуже важливо при методи ідентифікації, наприклад, на основі індуквиникненні надзвичайних ситуацій. тивних датчиків, відома система штрих-кодової Подальший розподіл зон допуску на підземних ідентифікації тощо. Головна умова застосування виробках залежить від просторової структури пітого чи іншого методу ідентифікації та вибору зовдземних виробок, їх протяжності, розгалуженості нішнього вигляду індивідуальних носіїв інформації 9 19780 10 1 - простота запису і надійність розпізнавання ідетизованого табельного обліку гірничого підприємснтифікаційного коду блоком реєстрації 2, достатній тва відома в техніці або може бути реалізована на строк служби, надійний захист від несанкціоноваоснові відомих методів ідентифікації, передачі та ної зміни ідентифікаційного коду, підвищені мехаоброблення масивів даних. нічна міцність та вологостійкість тощо. Найбільш Запропонований спосіб автоматизованого тапідхожими видами індивідуальних носіїв інформабельного обліку гірничого підприємства забезпеції 1 є інтелектуальні картки (Proximity Card), бирки чить підвищення безпечних умов праці на основі та ключі, на які можуть бути нанесені додаткові об'єктивного представлення інформації про місцевізуальні написи, кольорові зображення та знаки, знаходження персоналу на робочих місцях, поліпщо полегшують віднесення власників індивідуальшення використання трудових ресурсів і підвиних носіїв інформації 1 до відповідних груп персощення виробничої дисципліни, вивільнення налу, що відрізняються правами доступу. частини персоналу, зайнятого табельним обліком і Кожна складова частина системи табельного підготовкою вихідних даних для нарахування заобліку, що реалізує пропонований спосіб автомаробітної плати. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
