Плавучий глибоководний хвилелом

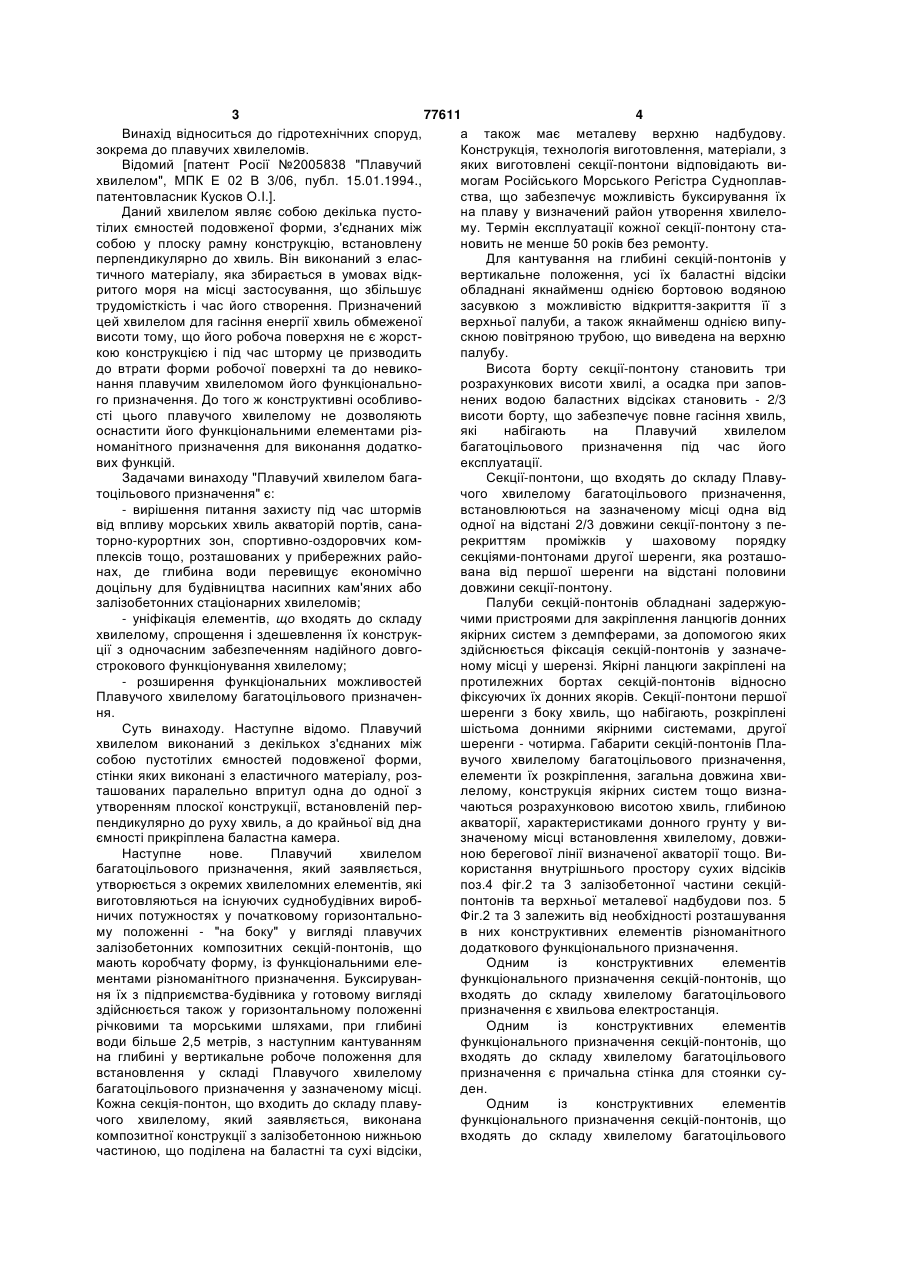

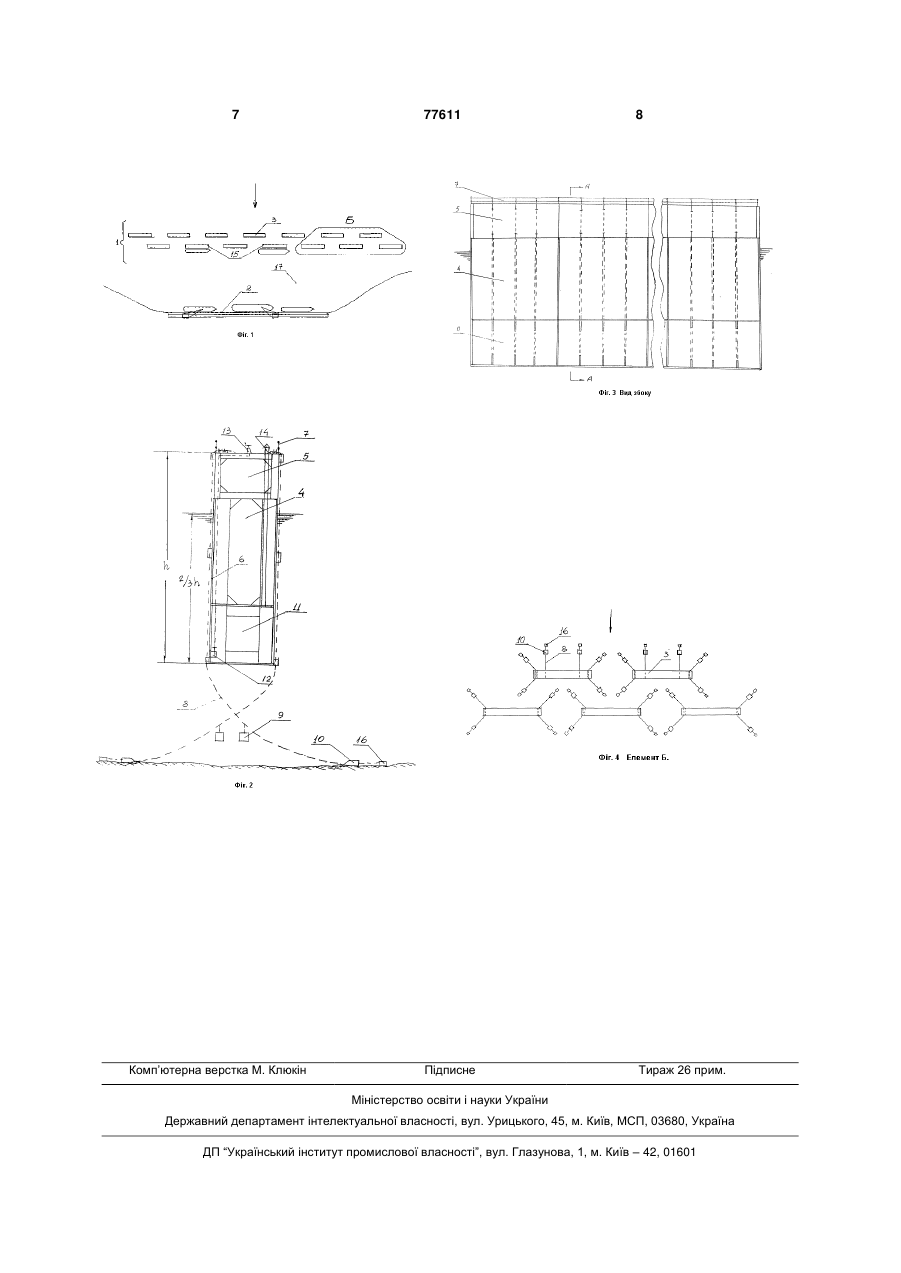

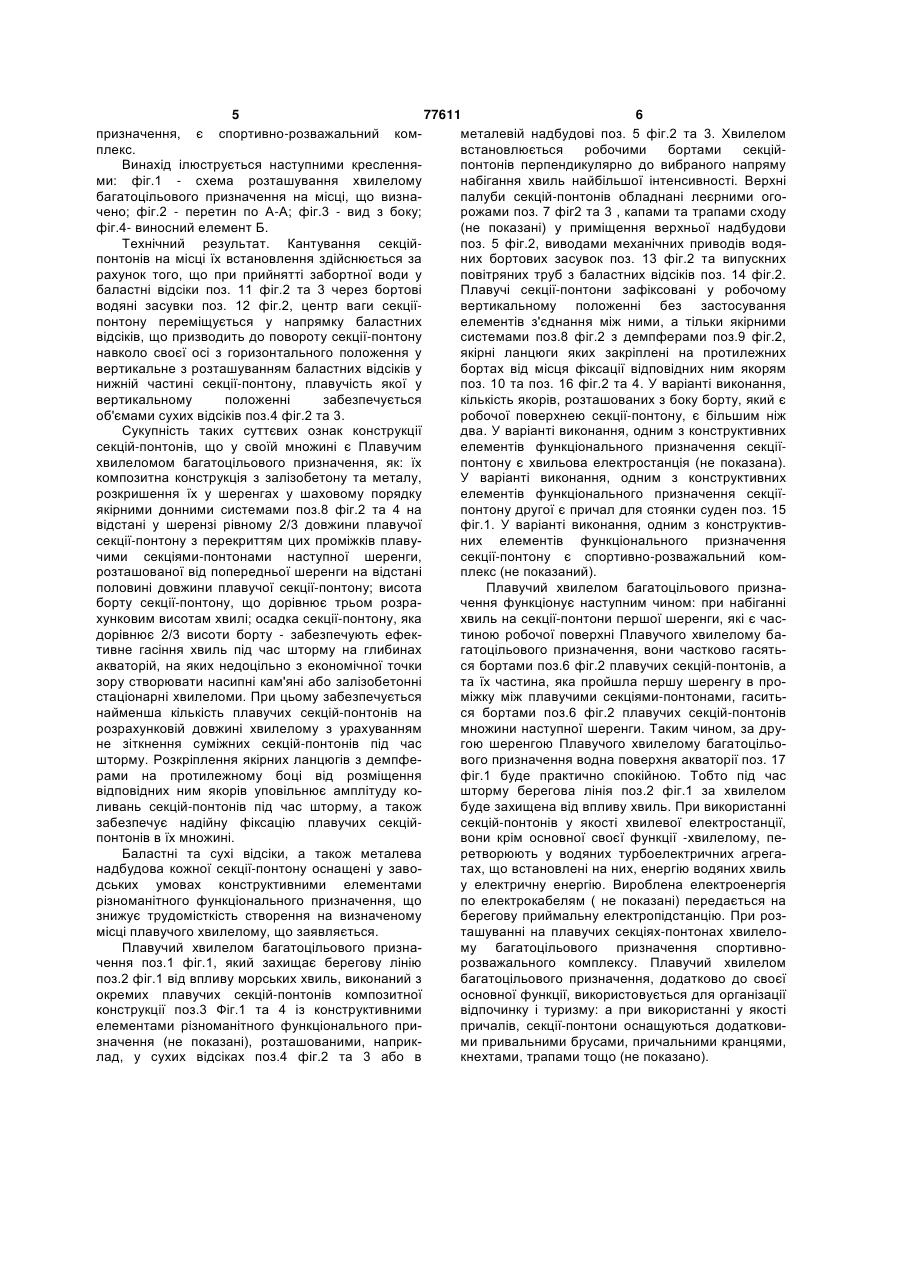

1. Плавучий глибоководний хвилелом, що складається з сукупності плавучих секцій, що мають коробчасту форму, встановлених вздовж межі акваторії порту або зони відпочинку тощо, розміщених своєю робочою поверхнею перпендикулярно до хвиль, що набігають, який відрізняється тим, що його секції не з’єднані між собою, а встановлені в шаховому порядку з зазором одна від одної у шерензі на відстані 2/3 довжини секції при відстані між шеренгами, що дорівнює 1/2 довжини секції; нижня частина кожної його плавучої секції, що знаходиться у воді та частково підіймається над рівнем моря, є залізобетонним понтоном, а верхня частина кожної секції, яка розташована на понтоні, є металевою верхньою надбудовою секції; при цьому нижня частина понтону секції занурена у воду на глибину, що дорівнює подвійній розрахунковій висоті хвилі, а верхня надбудова підіймається над рівнем моря на висоту не менше рівня однієї розрахункової для цього хвилелому висоти хвилі. 2. Плавучий хвилелом за п. 1, який відрізняється тим, що кожна його секція має у своїй нижній частині-понтоні баластні відсіки, які обладнані бортовими баластними водяними засувками з механічними приводами, а також випускними повітряними трубами, що виведені на верхні палуби секцій. 2 (19) 1 3 77611 4 Винахід відноситься до гідротехнічних споруд, а також має металеву верхню надбудову. зокрема до плавучих хвилеломів. Конструкція, технологія виготовлення, матеріали, з Відомий [патент Росії №2005838 "Плавучий яких виготовлені секції-понтони відповідають вихвилелом", МПК Е 02 В 3/06, публ. 15.01.1994., могам Російського Морського Регістра Судноплавпатентовласник Кусков O.I.]. ства, що забезпечує можливість буксирування їх Даний хвилелом являє собою декілька пустона плаву у визначений район утворення хвилелотілих ємностей подовженої форми, з'єднаних між му. Термін експлуатації кожної секції-понтону стасобою у плоску рамну конструкцію, встановлену новить не менше 50 років без ремонту. перпендикулярно до хвиль. Він виконаний з еласДля кантування на глибині секцій-понтонів у тичного матеріалу, яка збирається в умовах відквертикальне положення, усі їх баластні відсіки ритого моря на місці застосування, що збільшує обладнані якнайменш однією бортовою водяною трудомісткість і час його створення. Призначений засувкою з можливістю відкриття-закриття її з цей хвилелом для гасіння енергії хвиль обмеженої верхньої палуби, а також якнайменш однією випувисоти тому, що його робоча поверхня не є жорстскною повітряною трубою, що виведена на верхню кою конструкцією і під час шторму це призводить палубу. до втрати форми робочої поверхні та до невикоВисота борту секції-понтону становить три нання плавучим хвилеломом його функціональнорозрахункових висоти хвилі, а осадка при заповго призначення. До того ж конструктивні особливонених водою баластних відсіках становить - 2/3 сті цього плавучого хвилелому не дозволяють висоти борту, що забезпечує повне гасіння хвиль, оснастити його функціональними елементами різякі набігають на Плавучий хвилелом номанітного призначення для виконання додаткобагатоцільового призначення під час його вих функцій. експлуатації. Задачами винаходу "Плавучий хвилелом багаСекції-понтони, що входять до складу Плавутоцільового призначення" є: чого хвилелому багатоцільового призначення, - вирішення питання захисту під час штормів встановлюються на зазначеному місці одна від від впливу морських хвиль акваторій портів, санаодної на відстані 2/3 довжини секції-понтону з петорно-курортних зон, спортивно-оздоровчих комрекриттям проміжків у шаховому порядку плексів тощо, розташованих у прибережних райосекціями-понтонами другої шеренги, яка розташонах, де глибина води перевищує економічно вана від першої шеренги на відстані половини доцільну для будівництва насипних кам'яних або довжини секції-понтону. залізобетонних стаціонарних хвилеломів; Палуби секцій-понтонів обладнані задержую- уніфікація елементів, що входять до складу чими пристроями для закріплення ланцюгів донних хвилелому, спрощення і здешевлення їх конструкякірних систем з демпферами, за допомогою яких ції з одночасним забезпеченням надійного довгоздійснюється фіксація секцій-понтонів у зазначестрокового функціонування хвилелому; ному місці у шерензі. Якірні ланцюги закріплені на - розширення функціональних можливостей протилежних бортах секцій-понтонів відносно Плавучого хвилелому багатоцільового призначенфіксуючих їх донних якорів. Секції-понтони першої ня. шеренги з боку хвиль, щонабігають, розкріплені Суть винаходу. Наступне відомо. Плавучий шістьома донними якірними системами, другої хвилелом виконаний з декількох з'єднаних між шеренги - чотирма. Габарити секцій-понтонів Пласобою пустотілих ємностей подовженої форми, вучого хвилелому багатоцільового призначення, стінки яких виконані з еластичного матеріалу, розелементи їх розкріплення, загальна довжина хвиташованих паралельно впритул одна до одної з лелому, конструкція якірних систем тощо визнаутворенням плоскої конструкції, встановленій перчаються розрахунковою висотою хвиль, глибиною пендикулярно до руху хвиль, а до крайньої від дна акваторії, характеристиками донного грунту у виємності прикріплена баластна камера. значеному місці встановлення хвилелому, довжиНаступне нове. Плавучий хвилелом ною берегової лінії визначеної акваторії тощо. Вибагатоцільового призначення, який заявляється, користання внутрішнього простору сухих відсіків утворюється з окремих хвилеломних елементів, які поз.4 фіг.2 та 3 залізобетонної частини секційвиготовляються на існуючих суднобудівних виробпонтонів та верхньої металевої надбудови поз. 5 ничих потужностях у початковому горизонтальноФіг.2 та 3 залежить від необхідності розташування му положенні - "на боку" у вигляді плавучих в них конструктивних елементів різноманітного залізобетонних композитних секцій-понтонів, що додаткового функціонального призначення. мають коробчату форму, із функціональними елеОдним із конструктивних елементів ментами різноманітного призначення. Буксируванфункціонального призначення секцій-понтонів, що ня їх з підприємства-будівника у готовому вигляді входять до складу хвилелому багатоцільового здійснюється також у горизонтальному положенні призначення є хвильова електростанція. річковими та морськими шляхами, при глибині Одним із конструктивних елементів води більше 2,5 метрів, з наступним кантуванням функціонального призначення секцій-понтонів, що на глибині у вертикальне робоче положення для входять до складу хвилелому багатоцільового встановлення у складі Плавучого хвилелому призначення є причальна стінка для стоянки субагатоцільового призначення у зазначеному місці. ден. Кожна секція-понтон, що входить до складу плавуОдним із конструктивних елементів чого хвилелому, який заявляється, виконана функціонального призначення секцій-понтонів, що композитної конструкції з залізобетонною нижньою входять до складу хвилелому багатоцільового частиною, що поділена на баластні та сухі відсіки, 5 77611 6 призначення, є спортивно-розважальний комметалевій надбудові поз. 5 фіг.2 та 3. Хвилелом плекс. встановлюється робочими бортами секційВинахід ілюструється наступними кресленняпонтонів перпендикулярно до вибраного напряму ми: фіг.1 - схема розташування хвилелому набігання хвиль найбільшої інтенсивності. Верхні багатоцільового призначення на місці, що визнапалуби секцій-понтонів обладнані леєрними огочено; фіг.2 - перетин по А-А; фіг.3 - вид з боку; рожами поз. 7 фіг2 та 3 , капами та трапами сходу фіг.4- виносний елемент Б. (не показані) у приміщення верхньої надбудови Технічний результат. Кантування секційпоз. 5 фіг.2, виводами механічних приводів водяпонтонів на місці їх встановлення здійснюється за них бортових засувок поз. 13 фіг.2 та випускних рахунок того, що при прийнятті забортної води у повітряних труб з баластних відсіків поз. 14 фіг.2. баластні відсіки поз. 11 фіг.2 та 3 через бортові Плавучі секції-понтони зафіксовані у робочому водяні засувки поз. 12 фіг.2, центр ваги секціївертикальному положенні без застосування понтону переміщується у напрямку баластних елементів з'єднання між ними, а тільки якірними відсіків, що призводить до повороту секції-понтону системами поз.8 фіг.2 з демпферами поз.9 фіг.2, навколо своєї осі з горизонтального положення у якірні ланцюги яких закріплені на протилежних вертикальне з розташуванням баластних відсіків у бортах від місця фіксації відповідних ним якорям нижній частині секції-понтону, плавучість якої у поз. 10 та поз. 16 фіг.2 та 4. У варіанті виконання, вертикальному положенні забезпечується кількість якорів, розташованих з боку борту, який є об'ємами сухих відсіків поз.4 фіг.2 та 3. робочої поверхнею секції-понтону, є більшим ніж Сукупність таких суттєвих ознак конструкції два. У варіанті виконання, одним з конструктивних секцій-понтонів, що у своїй множині є Плавучим елементів функціонального призначення секціїхвилеломом багатоцільового призначення, як: їх понтону є хвильова електростанція (не показана). композитна конструкція з залізобетону та металу, У варіанті виконання, одним з конструктивних розкришення їх у шеренгах у шаховому порядку елементів функціонального призначення секціїякірними донними системами поз.8 фіг.2 та 4 на понтону другої є причал для стоянки суден поз. 15 відстані у шерензі рівному 2/3 довжини плавучої фіг.1. У варіанті виконання, одним з конструктивсекції-понтону з перекриттям цих проміжків плавуних елементів функціонального призначення чими секціями-понтонами наступної шеренги, секції-понтону є спортивно-розважальний комрозташованої від попередньої шеренги на відстані плекс (не показаний). половині довжини плавучої секції-понтону; висота Плавучий хвилелом багатоцільового признаборту секції-понтону, що дорівнює трьом розрачення функціонує наступним чином: при набіганні хунковим висотам хвилі; осадка секції-понтону, яка хвиль на секції-понтони першої шеренги, які є часдорівнює 2/3 висоти борту - забезпечують ефектиною робочої поверхні Плавучого хвилелому бативне гасіння хвиль під час шторму на глибинах гатоцільового призначення, вони частково гасятьакваторій, на яких недоцільно з економічної точки ся бортами поз.6 фіг.2 плавучих секцій-понтонів, а зору створювати насипні кам'яні або залізобетонні та їх частина, яка пройшла першу шеренгу в простаціонарні хвилеломи. При цьому забезпечується міжку між плавучими секціями-понтонами, гаситьнайменша кількість плавучих секцій-понтонів на ся бортами поз.6 фіг.2 плавучих секцій-понтонів розрахунковій довжині хвилелому з урахуванням множини наступної шеренги. Таким чином, за друне зіткнення суміжних секцій-понтонів під час гою шеренгою Плавучого хвилелому багатоцільошторму. Розкріплення якірних ланцюгів з демпфевого призначення водна поверхня акваторії поз. 17 рами на протилежному боці від розміщення фіг.1 буде практично спокійною. Тобто під час відповідних ним якорів уповільнює амплітуду кошторму берегова лінія поз.2 фіг.1 за хвилелом ливань секцій-понтонів під час шторму, а також буде захищена від впливу хвиль. При використанні забезпечує надійну фіксацію плавучих секційсекцій-понтонів у якості хвилевої електростанції, понтонів в їх множині. вони крім основної своєї функції -хвилелому, пеБаластні та сухі відсіки, а також металева ретворюють у водяних турбоелектричних агреганадбудова кожної секції-понтону оснащені у завотах, що встановлені на них, енергію водяних хвиль дських умовах конструктивними елементами у електричну енергію. Вироблена електроенергія різноманітного функціонального призначення, що по електрокабелям ( не показані) передається на знижує трудомісткість створення на визначеному берегову приймальну електропідстанцію. При розмісці плавучого хвилелому, що заявляється. ташуванні на плавучих секціях-понтонах хвилелоПлавучий хвилелом багатоцільового признаму багатоцільового призначення спортивночення поз.1 фіг.1, який захищає берегову лінію розважального комплексу. Плавучий хвилелом поз.2 фіг.1 від впливу морських хвиль, виконаний з багатоцільового призначення, додатково до своєї окремих плавучих секцій-понтонів композитної основної функції, використовується для організації конструкції поз.3 Фіг.1 та 4 із конструктивними відпочинку і туризму: а при використанні у якості елементами різноманітного функціонального припричалів, секції-понтони оснащуються додатковизначення (не показані), розташованими, наприкми привальними брусами, причальними кранцями, лад, у сухих відсіках поз.4 фіг.2 та 3 або в кнехтами, трапами тощо (не показано). 7 Комп’ютерна верстка М. Клюкін 77611 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
