Спосіб споруди будівлі

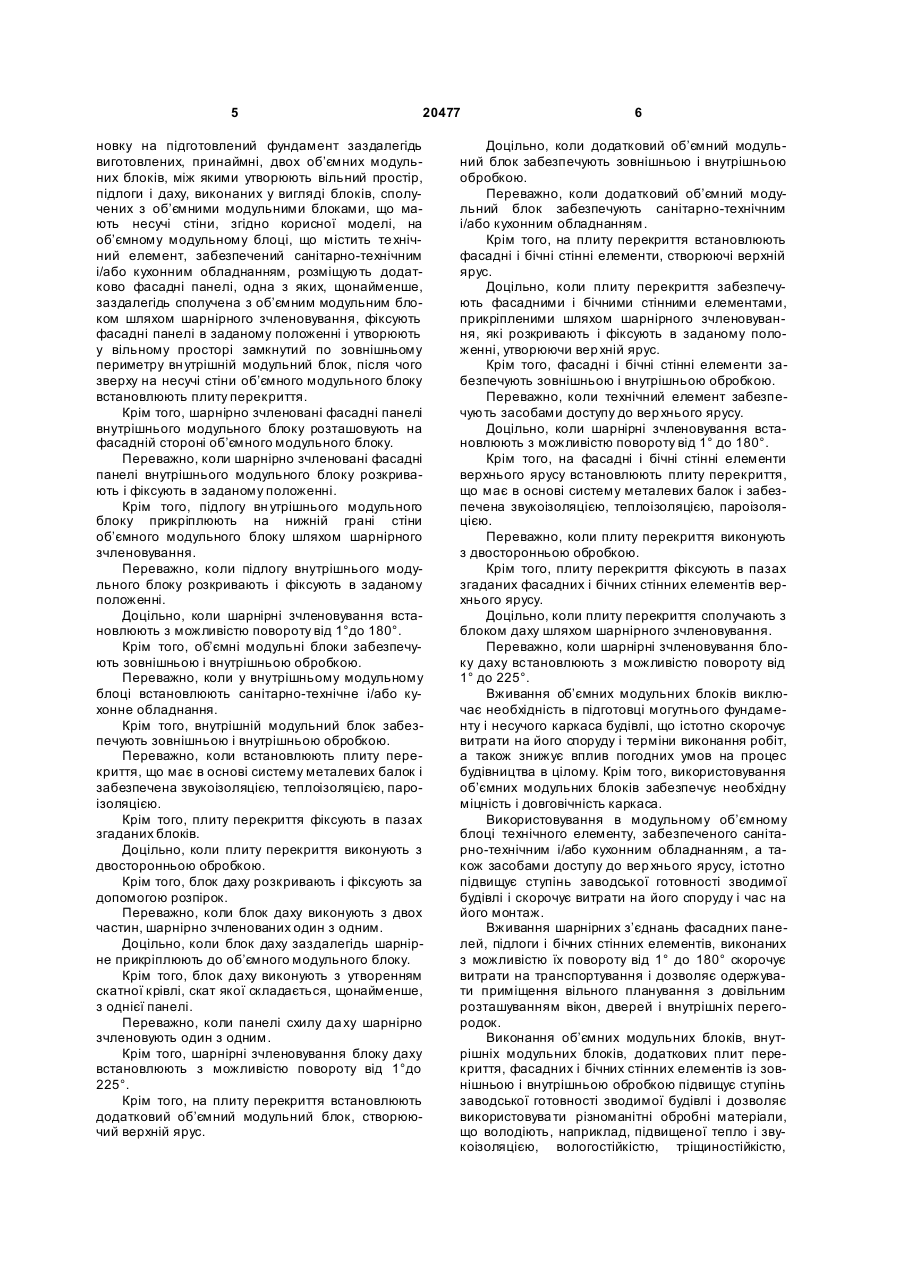

1. Спосіб споруди будівлі, що включає установку на підготовлений фундамент заздалегідь виготовлених принаймні двох об’ємних модульних блоків, між якими утворюють вільний простір, підлоги і даху, виконаних у вигляді блоків, сполучених з об’ємними модульними блоками, що мають несучі стіни, який відрізняється тим, що на об’ємному модульному блоці, що містить те хнічний елемент, забезпечений санітарно-технічним і/або кухонним обладнанням, розміщують додатково фасадні панелі, одна з яких щонайменше заздалегідь сполучена з об’ємним модульним блоком шляхом шарнірного зчленовування, фіксують фасадні панелі в заданому положенні і утворюють у вільному просторі замкнутий по зовнішньому периметру вн утрішній модульний блок, після чого зверху на несучі стіни об’ємного модульного блока встановлюють плиту перекриття. 2. Спосіб за п. 1, який відрізняється тим, що шарнірне зчленовані фасадні панелі внутрішнього модульного блока розташовують на фасадній стороні об’ємного модульного блока. 3. Спосіб за будь-яким з пп. 1, 2, який відрізняється тим, що шарнірное зчленовані фасадні панелі внутрішнього модульного блока розкривають і фіксують в заданому положенні. 4. Спосіб за п. 1, який відрізняється тим, що підлогу внутрішнього модульного блока прикріплюють на нижній грані стіни об’ємного модульного блока шляхом шарнірного 5. Спосіб за п. зчленовування.4, який відрізняється тим, що підлогу вн утрішнього модульного блока розкривають і фіксують в заданому положенні. 6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що шарнірні зчленовування встановлюють з можливістю повороту від 1° до 180°. 7. Спосіб за п. 1, який відрізняється тим, що об’ємні модульного блоки забезпечують зовнішньою і внутрішньою обробкою. 2 (19) 1 3 20477 4 22. Спосіб за п. 1, який відрізняється тим, що на плиту перекриття встановлюють фасадні і бічні стінні елементи, створюючі верхній ярус. 23. Спосіб за п. 1, який відрізняється тим, що плиту перекриття забезпечують фасадними і бічними стінними елементами, прикріпленими шляхом шарнірного зчленовування, які розкривають і фіксують в заданому положенні, утворюючи верхній ярус. 24. Спосіб за будь-яким з пп. 22-23, який відрізняється тим, що фасадні і бічні стінні елементи забезпечують зовнішньою і внутрішньою обробкою. 25. Спосіб за п. 1, який відрізняється тим, що технічний елемент забезпечують засобами доступу до вер хнього ярусу. 26. Спосіб за п. 23, який відрізняється тим, що шарнірні зчленовування встановлюють з можливістю повороту від 1° до 180°. 27. Спосіб за будь-яким з пп. 22-23, який відрізняється тим, що на фасадні і бічні стінні елементи верхнього ярусу встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена звукоізоляцією, теплоізоляцією, пароізоляцією. 28. Спосіб за п. 27, який відрізняється тим, що плиту перекриття виконують з двосторонньою обробкою. 29. Спосіб за п. 27, який відрізняється тим, що плиту перекриття фіксують в пазах згаданих фасадних і бічних стінних елементів верхнього ярусу. 30. Спосіб за п. 27, який відрізняється тим, що плиту перекриття сполучають з блоком даху шляхом шарнірного зчленовування. 31. Спосіб за п. 30, який відрізняється тим, що шарнірні зчленовування блока даху встановлюють з можливістю повороту від 1° до 225°. Корисна модель відноситься до області будівництва, а саме до способів споруди будівель за допомогою заздалегідь виготовлених об’ємних модульних блоків і може бути використана при будівництві житлових і промислових будівель і споруд. У даний час на ринку малоповерхового будівництва все більше вживання знаходять способи споруди швидкозводимих будівель на основі заздалегідь підготовлених об’ємних модульних блоків, що дозволяє значно скоротити терміни будівельних робіт і знизити витрати на їх виконання. Відомий спосіб споруди будівель із заздалегідь виготовлених елементів [1]. Спосіб полягає у використовуванні трьох стандартних елементів, виготовлених в заводських умовах з утворенням об’ємної конструкції, а саме: стінного елементу, що містить два фасади і підлогу, елементу да ху, що містить частину перекриття, скатну частину і конькову частину даху, і технічного елементу, який проходить на двох рівнях і містить в собі або засоби доступ у до верхнього рівня, або санітарнотехнічне, або кухонне обладнання. При цьому для реалізації кожного із стандартних об’ємних елементів використовуються рами, причому центральний отвір кожної рами перекритий залежно від конкретного випадку суцільною панеллю або заскленою системою. З’єднання рам для реалізації стандартних елементів, а також стандартних елементів між собою і з технічним елементом здійснюється болтовими кріпильними деталями через кріпильні отвори в рамах, які розташовані з рівномірними інтервалами і перекриті знімними кришками. На внутрішній стороні вертикальних панелей виконані горизонтальні і вертикальні канавки для розміщення в них електропроводки і труб. Недоліками даного способу є вживання болтових кріплень для з’єднання елементів і відсутність на них внутрішньої обробки, що вимагає додаткових витрат при виконанні будівельних робіт і збільшує терміни зведення будівлі. Найближчим до технічного рішення, що заявляється, є спосіб споруди будівлі, що включає установку на підготовлений фундамент заздалегідь виготовлених, принаймні, двох об’ємних модульних блоків, між якими утворюють вільний простір, підлоги і даху, виконаних у вигляді блоків, сполучених з об’ємними модульними блоками, що мають несучі стіни [2]. Спосіб використовують при зведенні сезонно жилих жител. Будівля формується шляхом стиковки встановлених в два паралельні ряди подовжньо-орієнтованих і поперечноорієнтованих модулів з утворенням між ними коридору, який забезпечений дахом і підлогою, виконаною у вигляді блоків, сполучених з модулями в замок. Причому замок виконаний у вигляді двох взаємно охоплюваних косинців. При цьому один косинець закріплений на куті модуля, а інший косинець розміщений на торці блоку. Недоліком даного способу є жорстка просторова фіксація модулів, що ускладнює роботи по їх транспортуванню і монтажу будівлі. Окрім цього, використовування вказаного способу розраховано переважно на зведення одноповерхових будівель, що істотно обмежує те хнологічні можливості при зведенні будівель з декількома поверхами, наприклад, в міських умовах. При використовуванні способу також не зачіпаються проблеми звукоізоляції, теплоізоляції, пароізоляції, що погіршує експлуатаційні можливості зводимих будівель. В основу корисної моделі поставлена задача удосконалення способу споруди малоповерхових будівель шляхом виконання з’єднань структурних елементів, створюючих об’ємні модульні блоки, шарнірними, завдяки чому значно спрощується транспортування блоків і їх монтаж при зведенні будівлі, що дозволяє істотно знизити трудовитрати і вартість монтажних робіт, скоротити терміни будівництва, розширити технологічні можливості при зведенні будівель з декількома поверхами і підвищити їх експлуатаційні можливості. Поставлена задача вирішується тим, що у відомому способі споруди будівлі, що включає уста 5 20477 новку на підготовлений фундамент заздалегідь виготовлених, принаймні, двох об’ємних модульних блоків, між якими утворюють вільний простір, підлоги і даху, виконаних у вигляді блоків, сполучених з об’ємними модульними блоками, що мають несучі стіни, згідно корисної моделі, на об’ємному модульному блоці, що містить те хнічний елемент, забезпечений санітарно-технічним і/або кухонним обладнанням, розміщують додатково фасадні панелі, одна з яких, щонайменше, заздалегідь сполучена з об’ємним модульним блоком шляхом шарнірного зчленовування, фіксують фасадні панелі в заданому положенні і утворюють у вільному просторі замкнутий по зовнішньому периметру вн утрішній модульний блок, після чого зверху на несучі стіни об’ємного модульного блоку встановлюють плиту перекриття. Крім того, шарнірно зчленовані фасадні панелі внутрішнього модульного блоку розташовують на фасадній стороні об’ємного модульного блоку. Переважно, коли шарнірно зчленовані фасадні панелі внутрішнього модульного блоку розкривають і фіксують в заданому положенні. Крім того, підлогу вн утрішнього модульного блоку прикріплюють на нижній грані стіни об’ємного модульного блоку шляхом шарнірного зчленовування. Переважно, коли підлогу внутрішнього модульного блоку розкривають і фіксують в заданому положенні. Доцільно, коли шарнірні зчленовування встановлюють з можливістю повороту від 1°до 180°. Крім того, об’ємні модульні блоки забезпечують зовнішньою і внутрішньою обробкою. Переважно, коли у внутрішньому модульному блоці встановлюють санітарно-технічне і/або кухонне обладнання. Крім того, внутрішній модульний блок забезпечують зовнішньою і внутрішньою обробкою. Переважно, коли встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена звукоізоляцією, теплоізоляцією, пароізоляцією. Крім того, плиту перекриття фіксують в пазах згаданих блоків. Доцільно, коли плиту перекриття виконують з двосторонньою обробкою. Крім того, блок даху розкривають і фіксують за допомогою розпірок. Переважно, коли блок даху виконують з двох частин, шарнірно зчленованих один з одним. Доцільно, коли блок даху заздалегідь шарнірне прикріплюють до об’ємного модульного блоку. Крім того, блок даху виконують з утворенням скатної крівлі, скат якої складається, щонайменше, з однієї панелі. Переважно, коли панелі схилу да ху шарнірно зчленовують один з одним. Крім того, шарнірні зчленовування блоку даху встановлюють з можливістю повороту від 1°до 225°. Крім того, на плиту перекриття встановлюють додатковий об’ємний модульний блок, створюючий верхній ярус. 6 Доцільно, коли додатковий об’ємний модульний блок забезпечують зовнішньою і внутрішньою обробкою. Переважно, коли додатковий об’ємний модульний блок забезпечують санітарно-технічним і/або кухонним обладнанням. Крім того, на плиту перекриття встановлюють фасадні і бічні стінні елементи, створюючі верхній ярус. Доцільно, коли плиту перекриття забезпечують фасадними і бічними стінними елементами, прикріпленими шляхом шарнірного зчленовування, які розкривають і фіксують в заданому положенні, утворюючи вер хній ярус. Крім того, фасадні і бічні стінні елементи забезпечують зовнішньою і внутрішньою обробкою. Переважно, коли технічний елемент забезпечують засобами доступу до вер хнього ярусу. Доцільно, коли шарнірні зчленовування встановлюють з можливістю повороту від 1° до 180°. Крім того, на фасадні і бічні стінні елементи верхнього ярусу встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена звукоізоляцією, теплоізоляцією, пароізоляцією. Переважно, коли плиту перекриття виконують з двосторонньою обробкою. Крім того, плиту перекриття фіксують в пазах згаданих фасадних і бічних стінних елементів верхнього ярусу. Доцільно, коли плиту перекриття сполучають з блоком даху шляхом шарнірного зчленовування. Переважно, коли шарнірні зчленовування блоку даху встановлюють з можливістю повороту від 1° до 225°. Вживання об’ємних модульних блоків виключає необхідність в підготовці могутнього фундаменту і несучого каркаса будівлі, що істотно скорочує витрати на його споруду і терміни виконання робіт, а також знижує вплив погодних умов на процес будівництва в цілому. Крім того, використовування об’ємних модульних блоків забезпечує необхідну міцність і довговічність каркаса. Використовування в модульному об’ємному блоці технічного елементу, забезпеченого санітарно-технічним і/або кухонним обладнанням, а також засобами доступу до вер хнього ярусу, істотно підвищує ступінь заводської готовності зводимої будівлі і скорочує витрати на його споруду і час на його монтаж. Вживання шарнірних з’єднань фасадних панелей, підлоги і бічних стінних елементів, виконаних з можливістю їх повороту від 1° до 180° скорочує витрати на транспортування і дозволяє одержувати приміщення вільного планування з довільним розташуванням вікон, дверей і внутрішніх перегородок. Виконання об’ємних модульних блоків, внутрішніх модульних блоків, додаткових плит перекриття, фасадних і бічних стінних елементів із зовнішньою і внутрішньою обробкою підвищує ступінь заводської готовності зводимої будівлі і дозволяє використовува ти різноманітні обробні матеріали, що володіють, наприклад, підвищеної тепло і звукоізоляцією, вологостійкістю, тріщиностійкістю, 7 20477 стійкістю до хімікатів, пожежостійкістю, стійкістю до корозії. Виконання блоку даху з двох частин, шарнірне сполучених один з одним, шарнірним кріпленням блоку даху до модульного блоку, утворенням скатної крівлі, що складається, щонайменше, з однієї панелі, і шарнірним з’єднанням панелей скатної крівлі, а також виконанням шарнірних з’єднань блоку даху з можливістю їх повороту від 1° до 225° скорочує витрати на транспортування, а також на споруду будівлі і терміни виконання робіт. Слід зазначити, що на зведення будівлі, готової до експлуатації, потрібен мінімум часу - протягом одного робочого дня, і мінімум трудовитрат, оскільки достатньо всього два робітника, щоб провести монтаж будівлі. Спосіб зведення будівлі є високотехнологічним, що обумовлене широким вживанням уніфікованих конструкційних вузлів і точністю виготовлення всіх конструкційних елементів, виконаних з мінімальними допусками. Будівля може мати декілька поверхів і використовуватися як для сезонного мешкання, так і для цілорічного. Корисна модель, що заявляється, здійснюється таким чином. Приклад 1. Об’ємні модульні блоки, виготовлені в заводських умовах, транспортують на робочий майданчик. Далі за допомогою двох робітників здійснюють монтаж споруди. На підготовлений фундамент встановлюють два об’ємні модульні блоки. У вільному просторі, що утворився між ними, встановлюють підлогу, яка виконана у вигляді блоку, сполученого з об’ємним модульним блоком. При цьому підлога прикріплена, наприклад, до бічної поверхні об’ємного блоку, шляхом шарнірного зчленовування, розкривають і встановлюють в заданому положенні. На об’ємному модульному блоці розміщують додатково фасадні панелі, одна з яких заздалегідь сполучена з ним шляхом шарнірного зчленовування. Фасадні панелі фіксують в заданому положенні і у вільному просторі утворюється замкнутий по зовнішньому периметру внутрішній модульний блок. Після цього зверху на несучі стіни модульного об’ємного блоку встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена двосторонньою обробкою, звукоізоляцією, теплоізоляцією і пароізоляцією, яку фіксують в пазах блоків. Далі встановлюють блок даху, попередньо шарнірно прикріплений до модульного блоку, який розкривають і фіксують за допомогою розпірок. Блок даху виконують з двох частин, шарнірно зчленованих один з одним. При цьому блок даху виконаний з утворенням скатної крівлі, скат якої складається з однієї панелі. Об’ємні модульні блоки виготовляють в заводських умовах повністю готовими: із зовнішньою і внутрішньою обробкою і відповідною комплектацією, у тому числі зі встановленими вікнами, дверима, з прокладеними комунікаціями і системами життєзабезпечення, у тому числі санітарнотехнічним і кухонним обладнанням. Крім того, внутрішній модульний блок в заводських умовах оснащують санітарно-технічним і кухонним облад 8 нанням. Після монтажу будівлі вн утрішні комунікації підключаються до зовнішніх інженерних мереж і будівля готова до експлуатації. Приклад 2. Об’ємні модульні блоки виготовляють в заводських умовах і транспортують на робочий майданчик. Далі за допомогою двох робітників здійснюють монтаж будівлі. На підготовлений фундамент встановлюють два об’ємні модульні блоки. У вільному просторі між ними встановлюють підлогу, яка виконана у вигляді блоку, сполученого з об’ємним модульним блоком. При цьому підлога прикріплена, наприклад, до бічної поверхні об’ємного блоку, шляхом шарнірного зчленовування, розкривають і встановлюють в заданому положенні. На об’ємному модульному блоці розміщують додатково фасадні панелі, одна з яких заздалегідь сполучена з ним шляхом шарнірного зчленовування. Фасадні панелі фіксують в заданому положенні і у вільному просторі утворюється замкнутий по зовнішньому периметру внутрішній модульний блок. Після цього зверху на несучі стіни модульного об’ємного блоку встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечену двосторонньою обробкою, звукоізоляцією, теплоізоляцією і пароізоляцією, яку фіксують в пазах блоків. Далі на плиту перекриття встановлюють фасадні і бічні стінні елементи, шарнірне зчленовані з нею, які утворюють верхній ярус. Після цього на фасадні і бічні стінні елементи верхнього ярусу встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена звукоізоляцією, теплоізоляцією, пароізоляцією. Плиту перекриття фіксують в пазах згаданих фасадних і бічних стінних елементів верхнього ярусу. Далі плиту перекриття сполучають з блоком даху шляхом шарнірного зчленовування. Блок даху виконують з двох частин, шарнірно зчленованих один з одним і з утворенням скатної крівлі, скат якої складається з однієї панелі. Об’ємні модульні блоки виготовляють в заводських умовах повністю готовими: із зовнішньою і внутрішньою обробкою і відповідною комплектацією, у тому числі зі встановленими вікнами, дверима, з прокладеними комунікаціями і системами життєзабезпечення. Об’ємний модульний блок в заводських умовах оснащують засобом доступу до верхнього ярусу, санітарно-технічним і кухонним обладнанням. Крім того, внутрішній модульний блок також забезпечують санітарно-технічним і кухонним обладнанням. Після монтажу будівлі внутрішні комунікації підключаються до зовнішніх інженерних мереж і будівля готова до експлуатації. Приклад 3. Об’ємні модульні блоки виготовляють в заводських умовах і транспортують на робочий майданчик. Далі за допомогою двох робітників здійснюють монтаж будівлі. На підготовлений фундамент встановлюють два об’ємні модульні блоки. У вільному просторі між ними встановлюють підлогу, яка виконана у вигляді блоку, сполученого з об’ємним модульним блоком. При цьому підлога прикріплена, напри 9 20477 клад, до бічної поверхні об’ємного блоку, шляхом шарнірного зчленовування, розкривають і встановлюють в заданому положенні. На об’ємному модульному блоці розміщують додатково фасадні панелі, одна з яких заздалегідь сполучена з ним шляхом шарнірного зчленовування. Фасадні панелі фіксують в заданому положенні і у вільному просторі утворюється замкнутий по зовнішньому периметру внутрішній модульний блок. Після цього зверху на несучі стіни модульного об’ємного блоку встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечену двосторонньою обробкою, звукоізоляцією, теплоізоляцією і пароізоляцією, яку фіксують в пазах блоків. Далі на плиту перекриття встановлюють два додаткові об’ємні модульні блоки, які утворюють верхній ярус. На них встановлюють плиту перекриття, що має в основі систему металевих балок і забезпечена звукоізоляцією, теплоізоляцією, пароізоляцією. Після цього плиту перекриття сполучають з блоком даху шляхом шарнірного зчленовування. Блок даху виконують з двох частин, шарнірне зчленованих один з одним і з утворенням скатної крівлі, скат якої складається з однієї панелі. Комп’ютерна в ерстка Д. Шев ерун 10 Об’ємні модульні блоки виготовляють в заводських умовах повністю готовими: із зовнішньою і внутрішньою обробкою і відповідною комплектацією, у тому числі зі встановленими вікнами, дверима, з прокладеними комунікаціями і системами життєзабезпечення. Об’ємний модульний блок в заводських умовах оснащують засобом доступу до верхнього ярусу, санітарно-технічним і кухонним обладнанням. Крім того, внутрішній модульний блок та додатковий об’ємний модульний блок також забезпечують санітарно-технічним і кухонним обладнанням. Після монтажу будівлі внутрішні комунікації підключаються до зовнішніх інженерних мереж і будівля готова до експлуатації. Таким чином, запропонована корисна модель дозволяє удосконалити спосіб споруди малоповерхових буді вель шляхом виконання його складових структурних елементів з шарнірними з’єднаннями, внаслідок чого значно спрощується транспортування блоків, спрощується виконання монтажних робіт, значно скорочуються трудовитрати, вартість і терміни будівництва. Джерела інформації: 1. Патент Російської Федерації №2273701 С2, опубл. 10.04.2006. МПК6 Е04В 1/348. 2. Заявка Російської Федерації №2000129284, опубл. 20.12.2002. МПК7 Е04Н1/00. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
