Закупорювальний пристрій клапанний “ад-2″

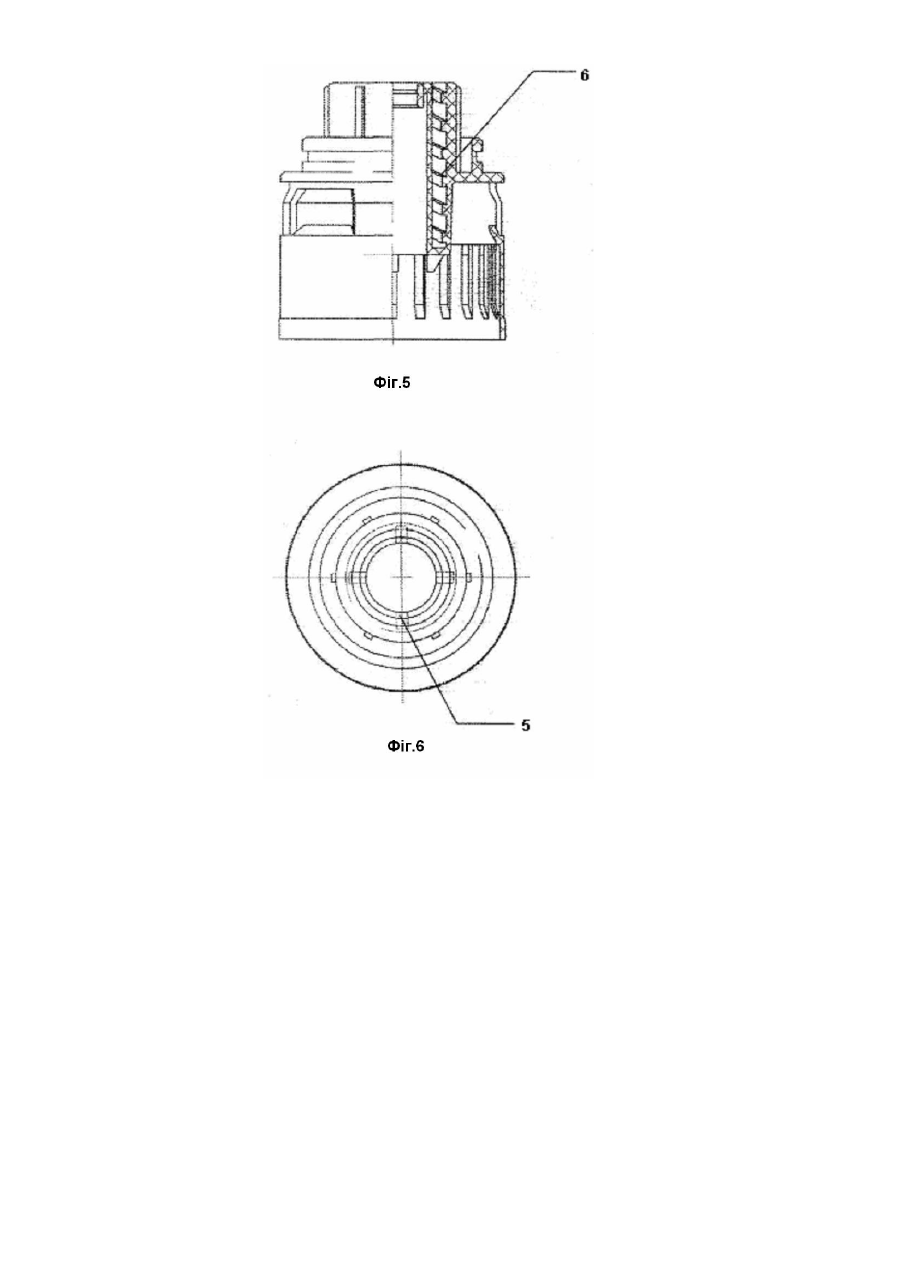

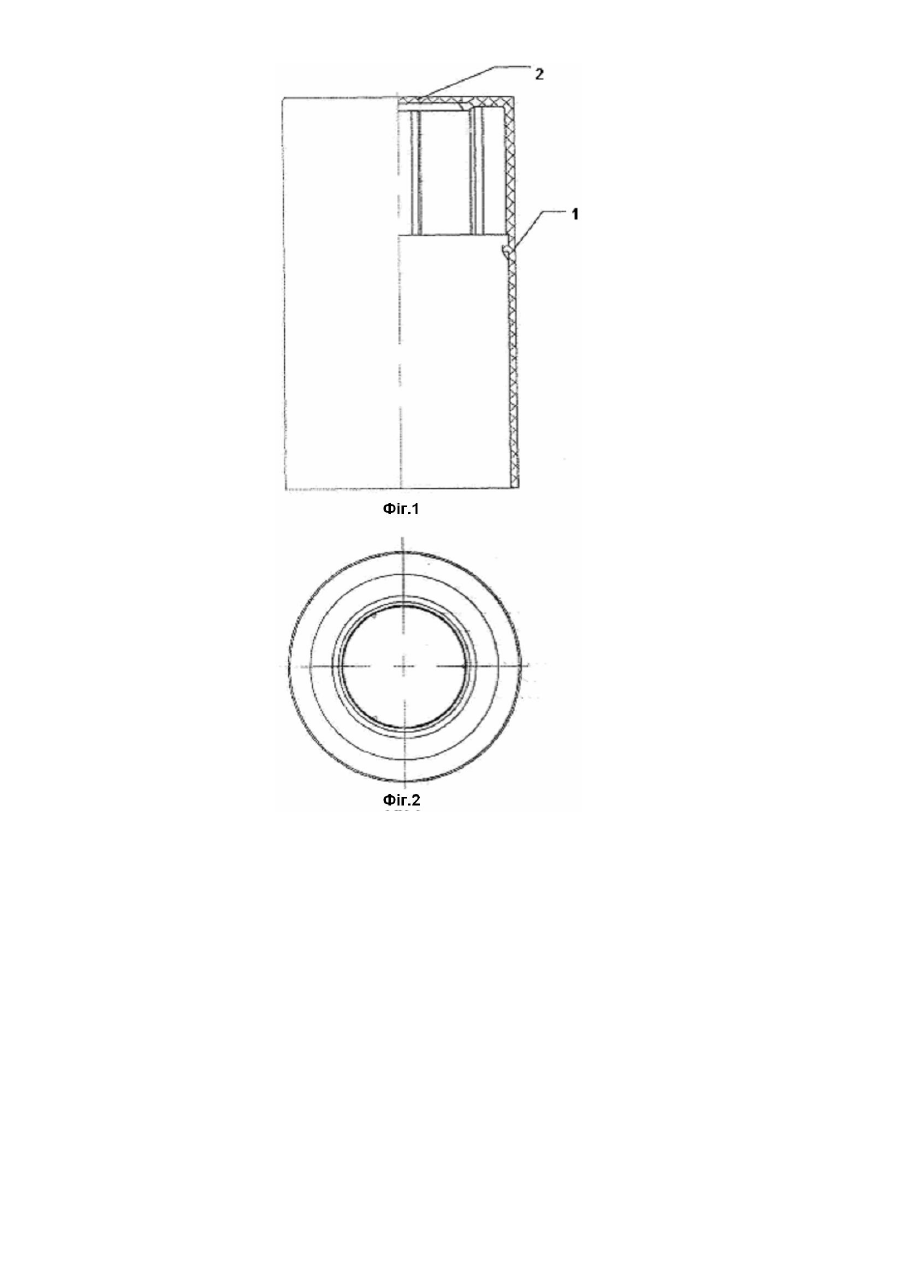

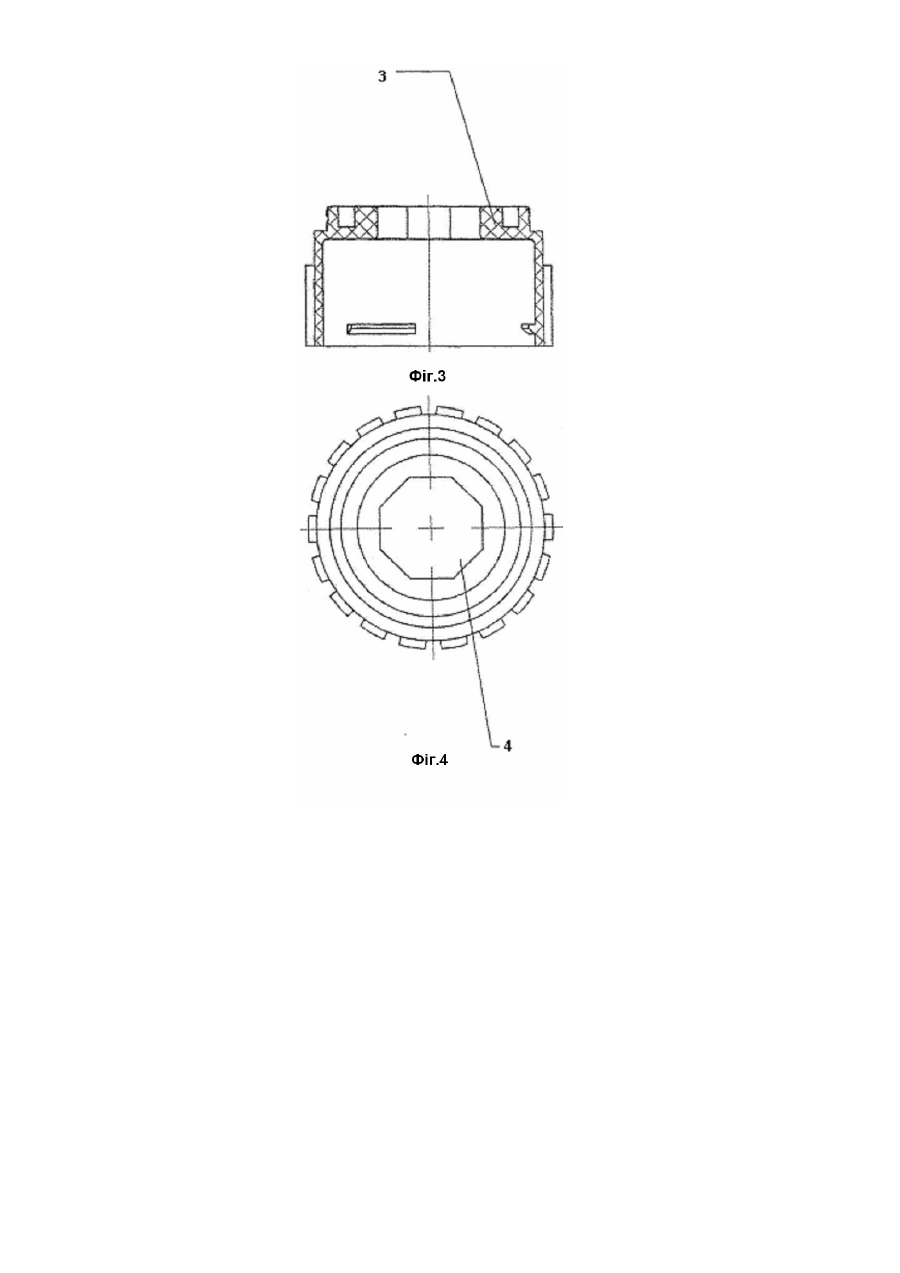

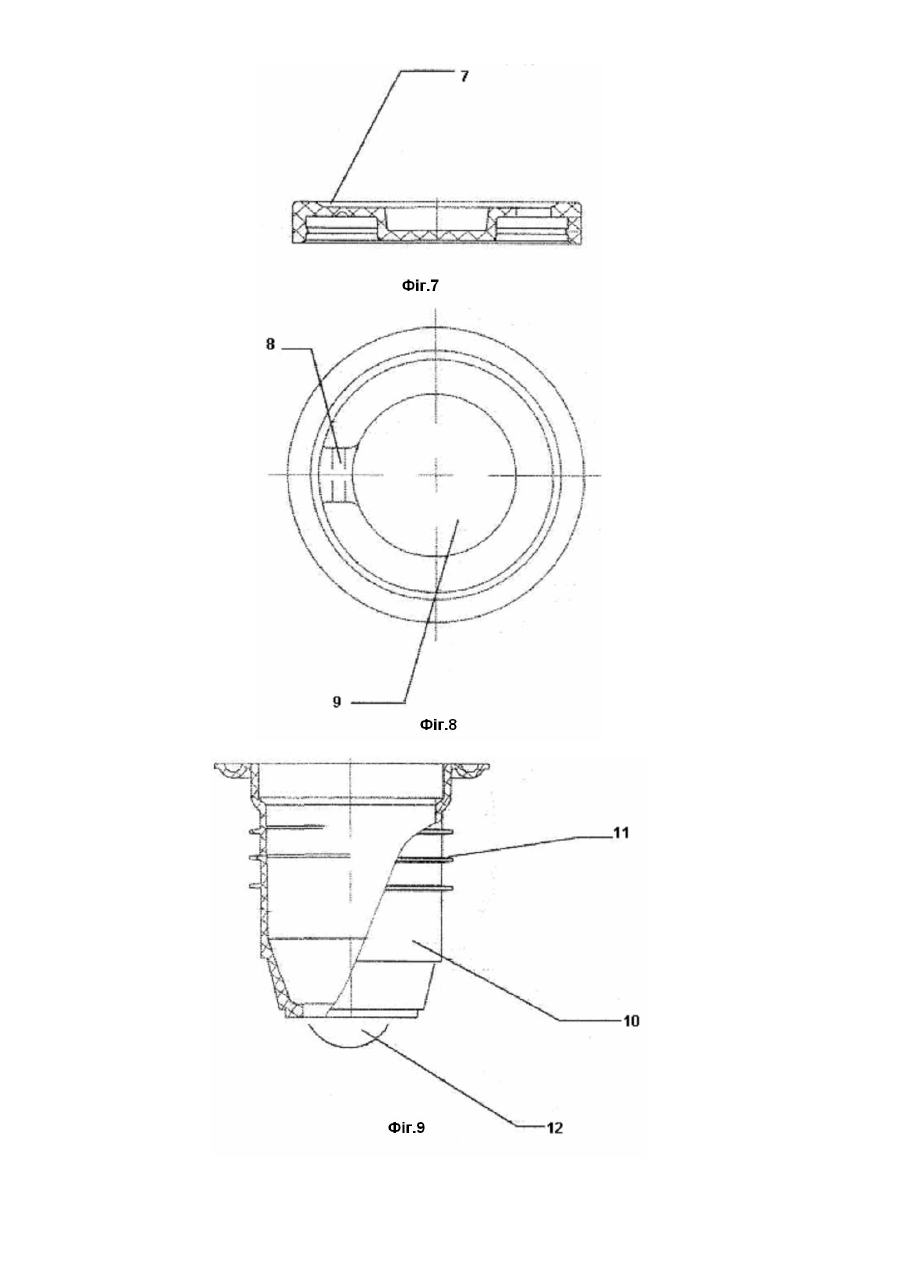

Заявляється корисна модель, що відноситься до техніки харчової промисловості, зокрема до закупорювальних пристроїв, що забезпечують закупорювання пляшки, розлив і зберігання рідин. Широко відомі закупорювальні пристрої, що містять полий корпус з зовнішніми ущільнюючими пасками і кришкою - шляпкою, що разом кріпляться пресуванням у горловину пляшки. Відомі також закупорювальні пристрої що, містять, наприклад, металевий кожух, корпус - дозатор (розсікач), пристосований для установки на горловину пляшки, утримуючий виливний елемент, зовнішній і внутрішній ковпачок, що разом складають засіб індикації розкриття, виливну трубку у верхній частині з різьбами для з’єднання зовнішніх та внутрішніх елементів та пристрої їх осьового переміщення [Див. Патент України №2286 від 16.01.2006р., Бюл. №1 "Закупорювальний пристрій КО-3"]. Недоліками відомих пристроїв є неповна відповідність до суперечливих технологічно - споживчих вимог до виробу у 3-х сферах застосування: - пристосованість до пресування виробів - пристосованість конструкції до автоматики масового розливу на преслініях - цілісність та контроль зберігання, перевезення та простота відкривання і закупорки споживачем. Пропоноване рішення має на меті досягти більшого ефекту закупорювання сумістивши системи контролю вмісту із здешевленням виготовлення засобів "економ - класу". Для спрощення відомих рухомих систем та якості закупорювання, досягнення результату, пропонується між кожухом пристрою та кришкою дозатора додатково встановити пластичну прокладку з " W "-подібним внутрішнім закупорювальним клапаном, з'єднаним з кільцем прокладки гнучким елементом, достатнім для відкидного руху клапану на 90°. Модель пояснюється кресленням, де на Фіг.1, 2, 3, 4, 5, 6,7, 8 зображені: Кожух - 1 Висічна шайба виливного отвору кожуха - 2 Зубчаста кришка - 3 Восьмикутна висувна (виливна) трубка - 4 Розсікач - 5 Корпус шахтного дозатора - 6 Клапанна прокладка - 7 Гнучкий елемент прокладки - 8 Клапан - 9 Пробка закупорювальна - 10 Юбки пробки закупорювальної - 11 Конус утримання кульки дозуючої - 12 Як видно на Фіг.1-9 пристрій складається переважно з суттєвих елементів: кожуха - 1,що має висічну виливну шайбу отвору кожуха - 2, зубчасту кришку - 3, через яку просувається восьмикутна висувна (виливна) трубка - 4 з розсікачем - 5, корпус шахтного дозатора - 6, в якій рухається висувна трубка - 4, між кожухом пристрою та кришкою дозатора додатково встановлено пластичну прокладку - 7, з рухомим клапаном 9, що з’єднані між собою гнучким елементом прокладки - 8, що дозволяє відкидати клапан від отвору - 2 на 90° та повторно закупорювати отвір (пляшку). Пристрій насаджується на горловину пляшки ударом пробки закупорювальної - 10 в отвір пляшки, утримується і ущільнюється на горловині юбками - 11, утримує дозуючу систему з конусом і кулькою - 12. Зазначені елементи попередньо збираються в пристрій соосним просуванням всього набору елементів до упора в кожух - 1. Отримана система автоматом розливу насаджується на горловину пляшки і укріплюється на ній пробкою 10,що закупорює речовину ємності. Кожне перше відкриття пляшки супроводжується просуванням виливної трубки - 4 обертовим рухом кожуха 1, по годинниковій стрілці, діючи на різьбову пару кришки - 3 та корпусу дозатора - 6 аж до упора в круглу висічну шайбу - 2 верхівки кожуха - 1, і відстрілу шайби 2. При цьому виливна трубка - 4 висувається з-під кришки - 3,виштовхує клапан - 9 клапанної прокладки - 7, відводячи його (клапан) вверх на 90°. Система готова до дозування порції рідини та її контрольованого виливу. Обертовим рухом кожуха - 1, проти годинникової стрілки, діючи на різьбову пару кришки - 3 та корпусу дозатора - 6, виливна трубка - 4 повертається всередину шахти дозатора - 6, при цьому гнучкий елемент прокладки - 8 пружно повертає клапан - 9 до виливного отвору - 4, з можливістю затикання отвору клапаном - 9 вручну. Повторне відкривання/закривання отвору для виливу відбувається рухом кожуха за/проти стрілок годинника. Промислова придатність моделі доводиться простотою конструкції та серійним випуском заявленого пристрою.
