Закупорювальний пристрій

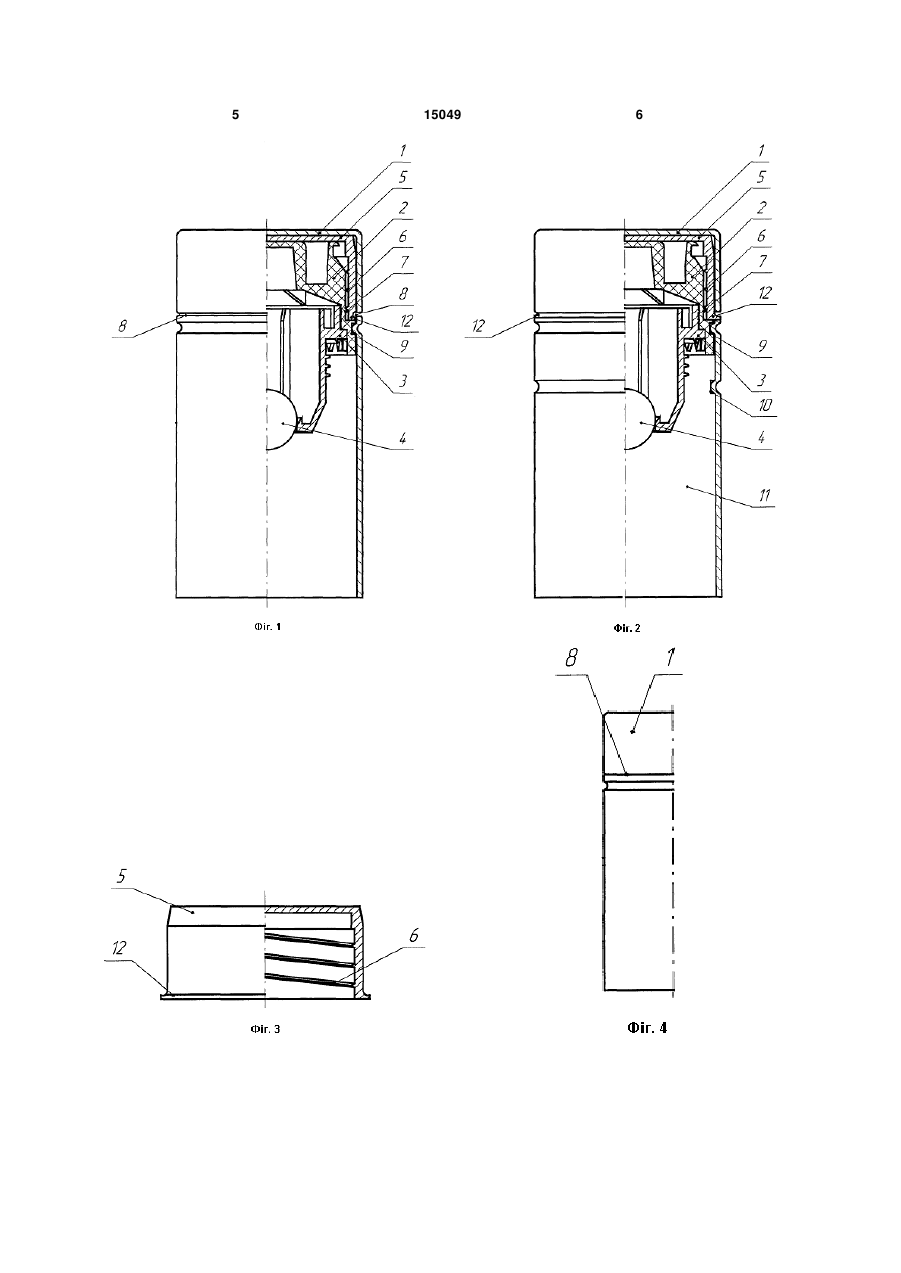

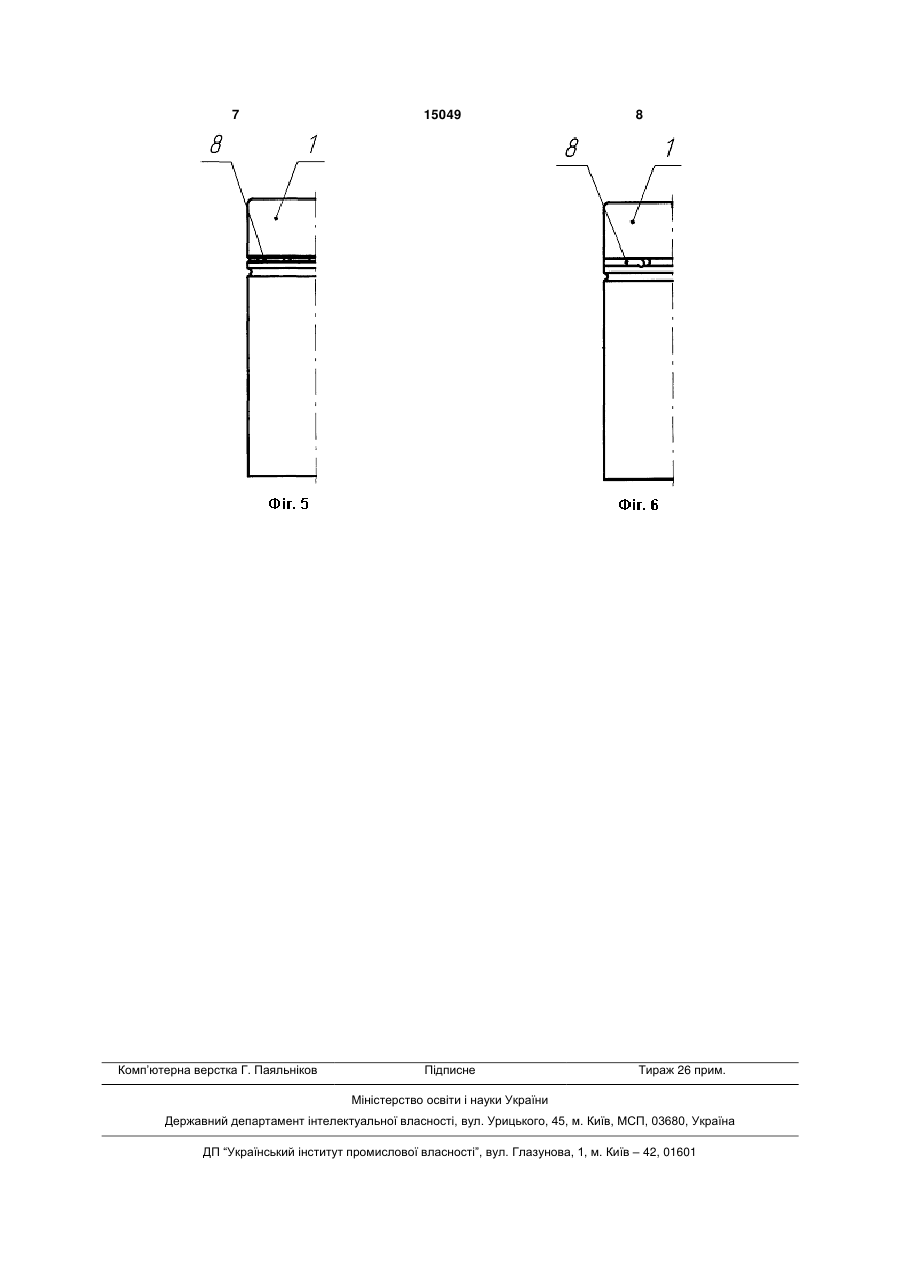

1. Закупорювальний пристрій, що містить металевий кожух, в якому встановлені виливний елемент, знімний затвор з одноходовим клапаном і кришка з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента, кожух має кільцеву ділянку з послабленим перерізом, кришка виконана з пластичного матеріалу і жорстко з'єднана з кожухом вище від кільцевої ділянки з послабленим перерізом, який відрізняється тим, що кожух жорстко з'єднаний з 3 15049 4 кільцевою ділянкою з послабленим перерізом і нання виливного елемента 2 з кожухом 1 (див. місцем з'єднання виливного елемента з кожухом. фіг.1, 2, 3). Виливний елемент може мати кільцевий паз Клапан 4 може бути виконаний у вигляді кульна зовнішній поверхні, усередину якого завальки зі скла або з інертного стосовно до вмісту пляшцьований кожух. ки матеріалу. Найкраще, щоб кожух був жорстко з'єднаний з Кожух 1 може бути виконаний з алюмінієвого горловиною пляшки, а саме завальцьований усесплаву. редину кільцевого паза на ній. Кільцева ділянка 8 з послабленим перерізом Сукупність суттєвих ознак пристрою, що заявможе бути виконана або як лінійна перемичка з ляється, дозволяє забезпечити високу надійність кільцевим надрізом (фіг.4), або як перфорована як закупорювання, так і виявлення несанкціоновалінійна перемичка (фіг.5), або як відривний поясок ного відкривання пляшки, за рахунок більш жорстз поперечним розрізом та частково відігнутим одкого скріплення між собою виливного елемента і ним кінцем (фіг.6). кришки за допомогою металевого кожуха. ЩільДля підвищення надійності розпізнавання неність посадки закупорювального пристрою на горсанкціонованого відкривання пляшки кришка 5 ловині пляшки можлива і завдяки вибору місця може мати колір контрастний до кольору кожуха 1. прикріплення виливного елемента і кришки до коСкладання закупорювального пристрою здійсжуха, завдяки чому під час роз'єднання кожуха по нюється наступним чином. кільцевій ділянці з послабленим перерізом кромка Кришку 5 нагвинчують на виливний елемент 2, кришки відгинається назовні, сигналізуючи про в якому встановлюють знімний затвор 3. У порожрозкривання пляшки і залишається у такому полонині знімного затвору 3 розташовують кульку з женні при повторному закручуванні кришки. утворенням клапану 4 одноходового типу. Зібрану Суть корисної моделі пояснюється кресленняконструкцію встановлюкришки 5, наприклад, за ми: допомогою клею прикріплюють до дна кожуха 1. фіг.1 - загальний вигляд закупорювального Далі завальцьовують кожух 1 у кільцевий паз 9 пристрою, частково в перерізі; виливного елемента 2, а потім виконують кільцеву фіг.2 - пристрій на фіг.1 після відкривання ділянку 8 з послабленим перерізом. В місці розтапляшки; шування кільцевої ділянки 8 з послабленим перефіг.3 - приклад виконання кришки; різом кожух щільно притискається до кришки 5 фіг.4-6 - приклади виконання кільцевої ділянки поблизу її кромки 12 і злегка врізається у більш з послабленим перерізом. м'який матеріал кришки 5. У складеному вигляді Закупорювальний пристрій містить металевий закупорювальний пристрій із зусиллям насаджукожух 1, в якому установлені виливний елемент 2, ється на горловину 11 пляшки, після чого і кожух 1 знімний затвор 3 з одноходовим клапаном 4 і кризавальцьовується всередину паза 10 на горловині шка 5 з різзю 6 на внутрішній поверхні, що взаємо11 пляшки. діє із різзю 7 на зовнішній поверхні виливного При першому відкриванні пляшки відбувається елемента 2. Кожух 1 має кільцеву ділянку 8 з посруйнування кожуха 1 закупорювального пристрою лабленим перерізом, вище від якої кришка 5 жорсв місці розташування кільцевої ділянки 8. Кришка 5 тко з'єднана з кожухом 1 (див. фіг.1). Кожух 1 нижзнімається із певним зусиллям, яке долає силу че від кільцевої ділянки 8 з послабленим зчеплення металевого кожуха 1 з кромкою 12 криперерізом завальцьований усередину кільцевого шки 5. При цьому кромка 12 кришки 5 вивільняєтьпаза 9 на зовнішній поверхні виливного елемента ся із кожуха 1 і при повторному закручуванні за2 (див. фіг.1 і 2) і усередину кільцевого паза 10 на лишається між верхньою і нижньою частинами горловині 11 пляшки (див. фіг.2). Кромка 12 кришкожуха 1 закупорювального пристрою (див. фіг.2), ки 5 має зовнішній діаметр більший за внутрішній що дозволяє виявити несанкціоноване відкривандіаметр кожуха 1 і розташована між кільцевою ня пляшки. ділянкою 8 з послабленим перерізом і місцем з'єд 5 15049 6 7 Комп’ютерна верстка Г. Паяльніков 15049 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
