Облицювальний камінь

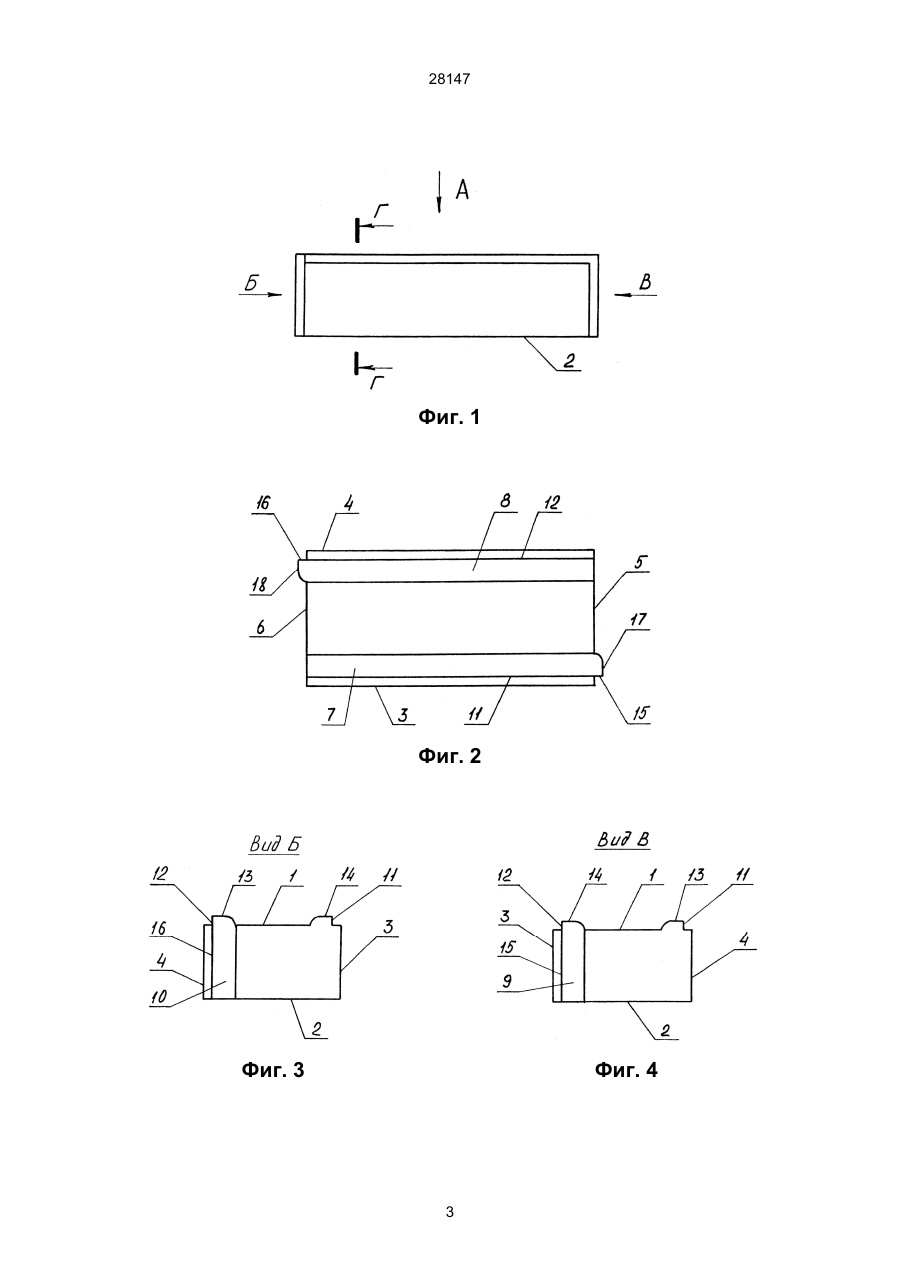

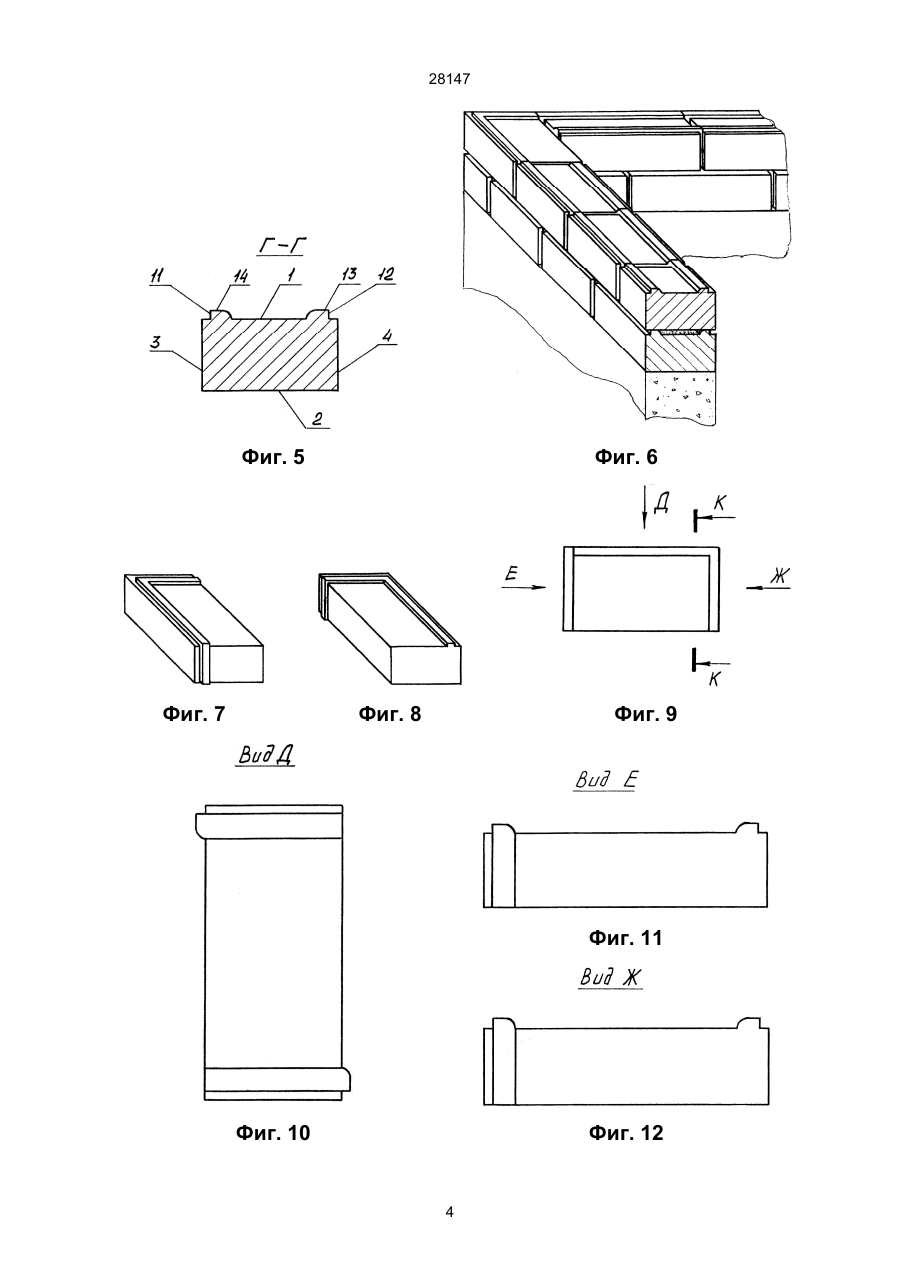

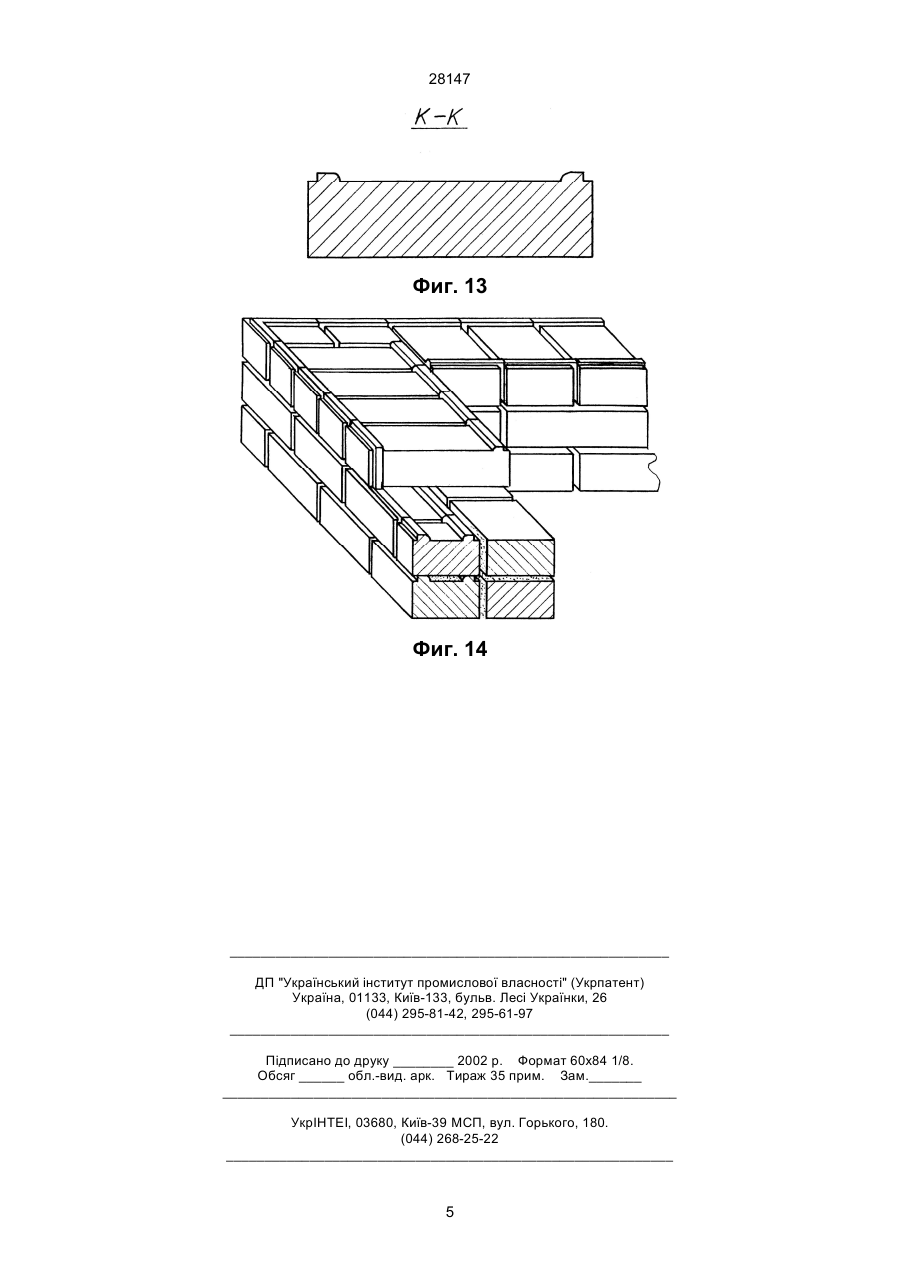

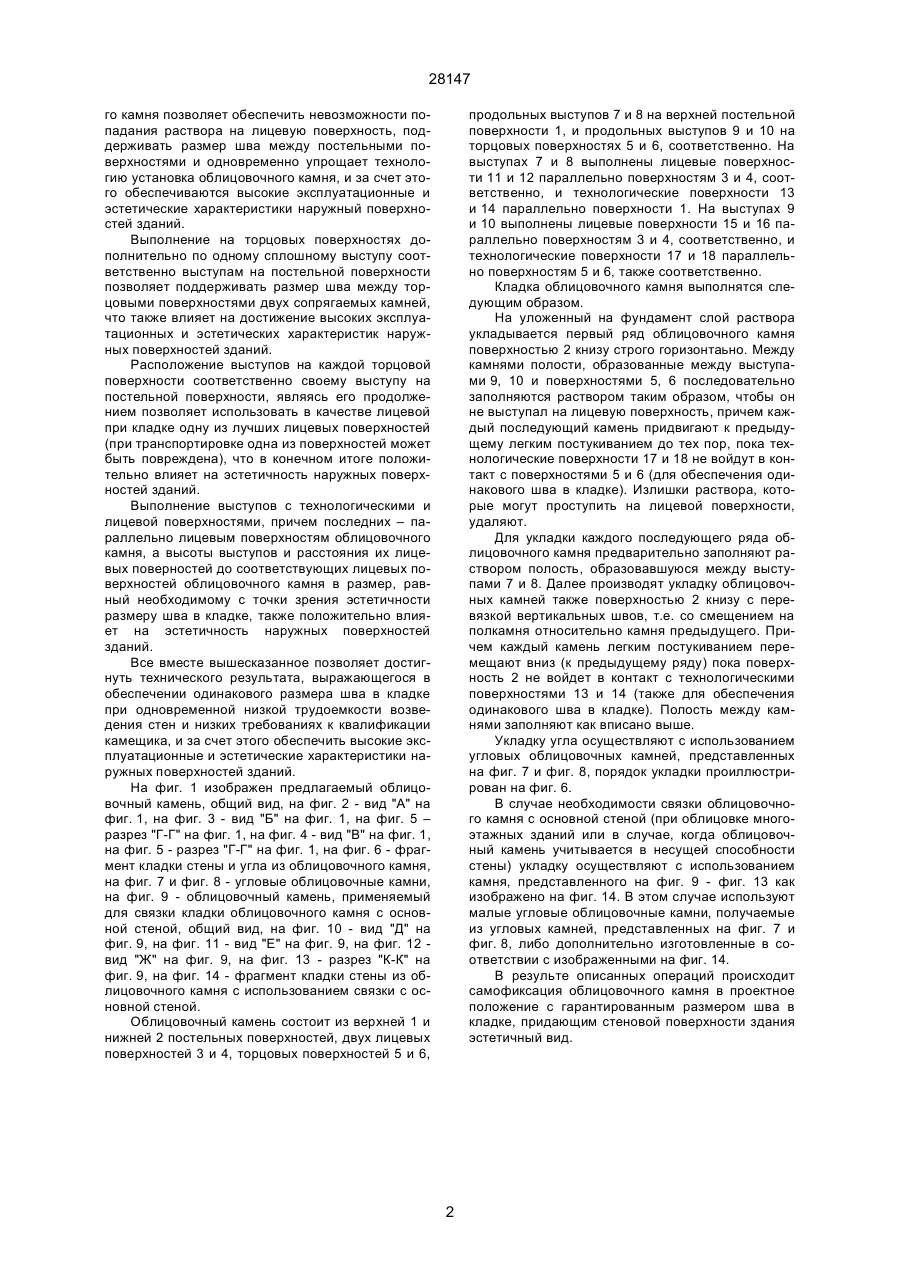

Облицовочный камень, имеющий форму параллелепипеда и содержащий верхнюю и нижнюю постельные поверхности, две лицевые поверхности, торцевые поверхности и выступы, отличающийся тем, что на верхней постельной поверхности выполнены ограничители, обеспечивающие 28147 го камня позволяет обеспечить невозможности попадания раствора на лицевую поверхность, поддерживать размер шва между постельными поверхностями и одновременно упрощает технологию установка облицовочного камня, и за счет этого обеспечиваются высокие эксплуатационные и эстетические характеристики наружный поверхностей зданий. Выполнение на торцовых поверхностях дополнительно по одному сплошному выступу соответственно выступам на постельной поверхности позволяет поддерживать размер шва между торцовыми поверхностями двух сопрягаемых камней, что также влияет на достижение высоких эксплуатационных и эстетических характеристик наружных поверхностей зданий. Расположение выступов на каждой торцовой поверхности соответственно своему выступу на постельной поверхности, являясь его продолжением позволяет использовать в качестве лицевой при кладке одну из лучших лицевых поверхностей (при транспортировке одна из поверхностей может быть повреждена), что в конечном итоге положительно влияет на эстетичность наружных поверхностей зданий. Выполнение выступов с технологическими и лицевой поверхностями, причем последних – параллельно лицевым поверхностям облицовочного камня, а высоты выступов и расстояния их лицевых поверностей до соответствующих лицевых поверхностей облицовочного камня в размер, равный необходимому с точки зрения эстетичности размеру шва в кладке, также положительно влияет на эстетичность наружных поверхностей зданий. Все вместе вышесказанное позволяет достигнуть технического результата, выражающегося в обеспечении одинакового размера шва в кладке при одновременной низкой трудоемкости возведения стен и низких требованиях к квалификации камещика, и за счет этого обеспечить высокие эксплуатационные и эстетические характеристики наружных поверхностей зданий. На фиг. 1 изображен предлагаемый облицовочный камень, общий вид, на фиг. 2 - вид "А" на фиг. 1, на фиг. 3 - вид "Б" на фиг. 1, на фиг. 5 – разрез "Г-Г" на фиг. 1, на фиг. 4 - вид "В" на фиг. 1, на фиг. 5 - разрез "Г-Г" на фиг. 1, на фиг. 6 - фрагмент кладки стены и угла из облицовочного камня, на фиг. 7 и фиг. 8 - угловые облицовочные камни, на фиг. 9 - облицовочный камень, применяемый для связки кладки облицовочного камня с основной стеной, общий вид, на фиг. 10 - вид "Д" на фиг. 9, на фиг. 11 - вид "Е" на фиг. 9, на фиг. 12 вид "Ж" на фиг. 9, на фиг. 13 - разрез "К-К" на фиг. 9, на фиг. 14 - фрагмент кладки стены из облицовочного камня с использованием связки с основной стеной. Облицовочный камень состоит из верхней 1 и нижней 2 постельных поверхностей, двух лицевых поверхностей 3 и 4, торцовых поверхностей 5 и 6, продольных выступов 7 и 8 на верхней постельной поверхности 1, и продольных выступов 9 и 10 на торцовых поверхностях 5 и 6, соответственно. На выступах 7 и 8 выполнены лицевые поверхности 11 и 12 параллельно поверхностям 3 и 4, соответственно, и технологические поверхности 13 и 14 параллельно поверхности 1. На выступах 9 и 10 выполнены лицевые поверхности 15 и 16 параллельно поверхностям 3 и 4, соответственно, и технологические поверхности 17 и 18 параллельно поверхностям 5 и 6, также соответственно. Кладка облицовочного камня выполнятся следующим образом. На уложенный на фундамент слой раствора укладывается первый ряд облицовочного камня поверхностью 2 книзу строго горизонтаьно. Между камнями полости, образованные между выступами 9, 10 и поверхностями 5, 6 последовательно заполняются раствором таким образом, чтобы он не выступал на лицевую поверхность, причем каждый последующий камень придвигают к предыдущему легким постукиванием до тех пор, пока технологические поверхности 17 и 18 не войдут в контакт с поверхностями 5 и 6 (для обеспечения одинакового шва в кладке). Излишки раствора, которые могут проступить на лицевой поверхности, удаляют. Для укладки каждого последующего ряда облицовочного камня предварительно заполняют раствором полость, образовавшуюся между выступами 7 и 8. Далее производят укладку облицовочных камней также поверхностью 2 книзу с перевязкой вертикальных швов, т.е. со смещением на полкамня относительно камня предыдущего. Причем каждый камень легким постукиванием перемещают вниз (к предыдущему ряду) пока поверхность 2 не войдет в контакт с технологическими поверхностями 13 и 14 (также для обеспечения одинакового шва в кладке). Полость между камнями заполняют как вписано выше. Укладку угла осуществляют с использованием угловых облицовочных камней, представленных на фиг. 7 и фиг. 8, порядок укладки проиллюстрирован на фиг. 6. В случае необходимости связки облицовочного камня с основной стеной (при облицовке многоэтажных зданий или в случае, когда облицовочный камень учитывается в несущей способности стены) укладку осуществляют с использованием камня, представленного на фиг. 9 - фиг. 13 как изображено на фиг. 14. В этом случае используют малые угловые облицовочные камни, получаемые из угловых камней, представленных на фиг. 7 и фиг. 8, либо дополнительно изготовленные в соответствии с изображенными на фиг. 14. В результе описанных операций происходит самофиксация облицовочного камня в проектное положение с гарантированным размером шва в кладке, придающим стеновой поверхности здания эстетичный вид. 2 28147 Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 3 28147 Фиг. 5 Фиг. 7 Фиг. 6 Фиг. 8 Фиг. 9 Фиг. 11 Фиг. 10 Фиг. 12 4 28147 Фиг. 13 Фиг. 14 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
