Пристрій для класифікації сипучих матеріалів

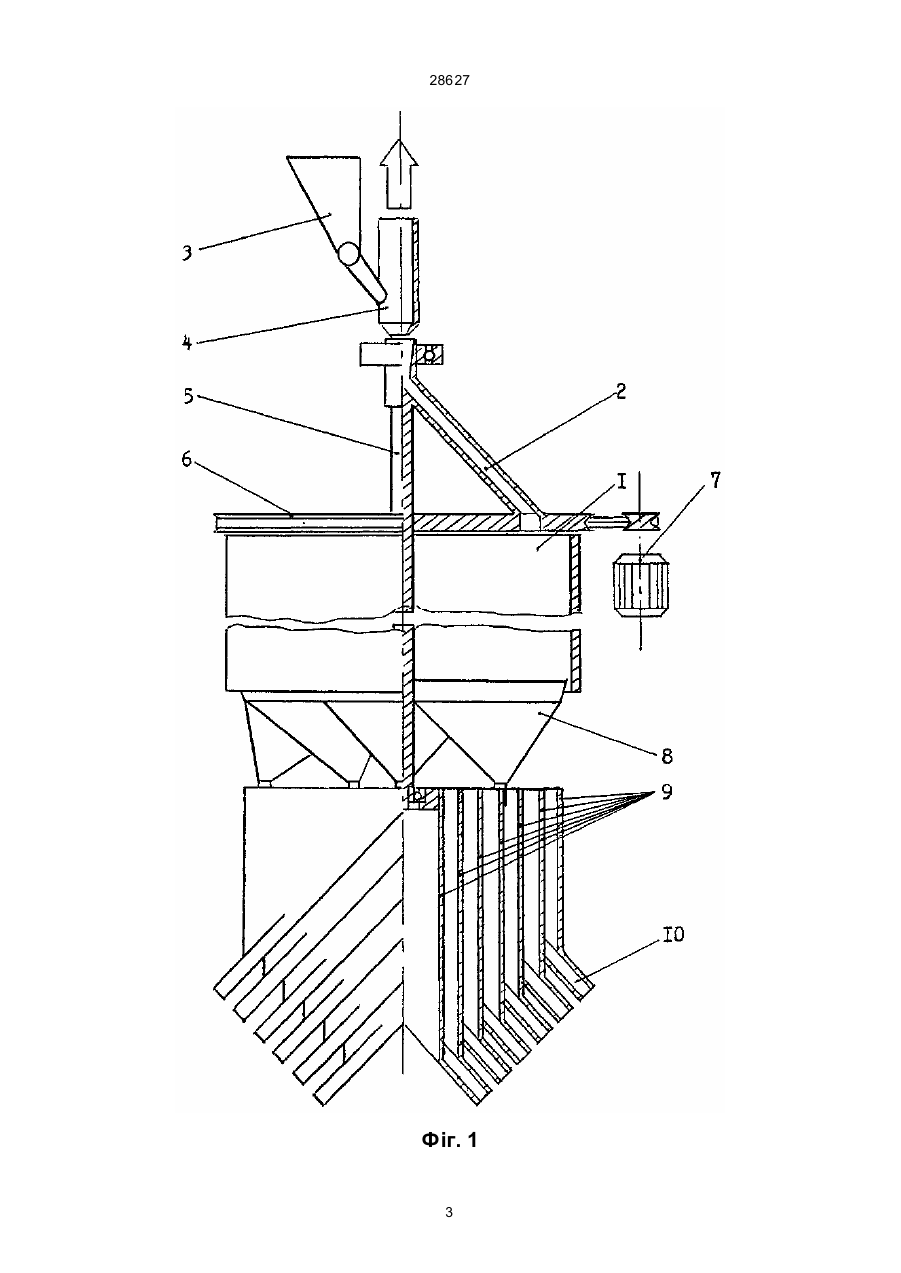

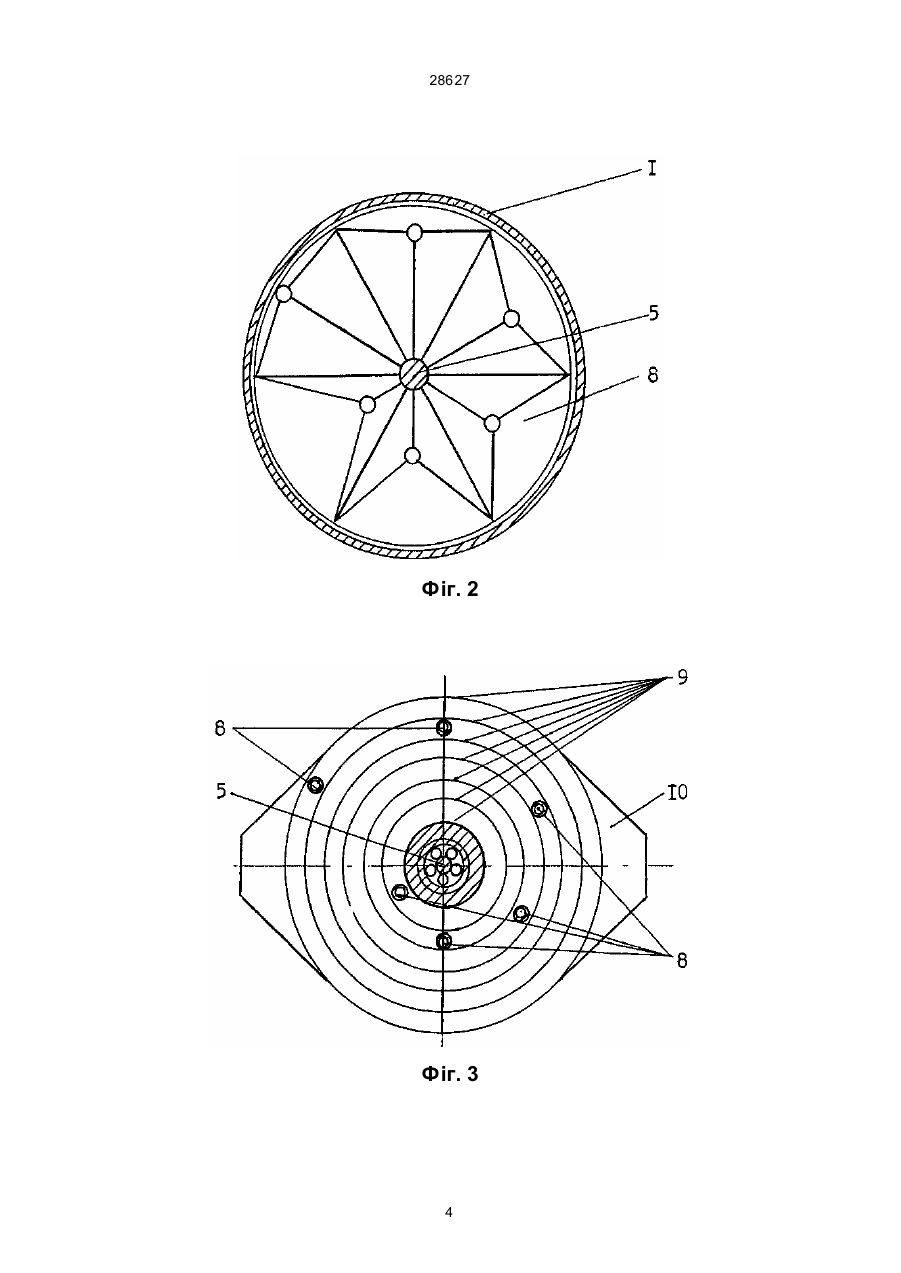

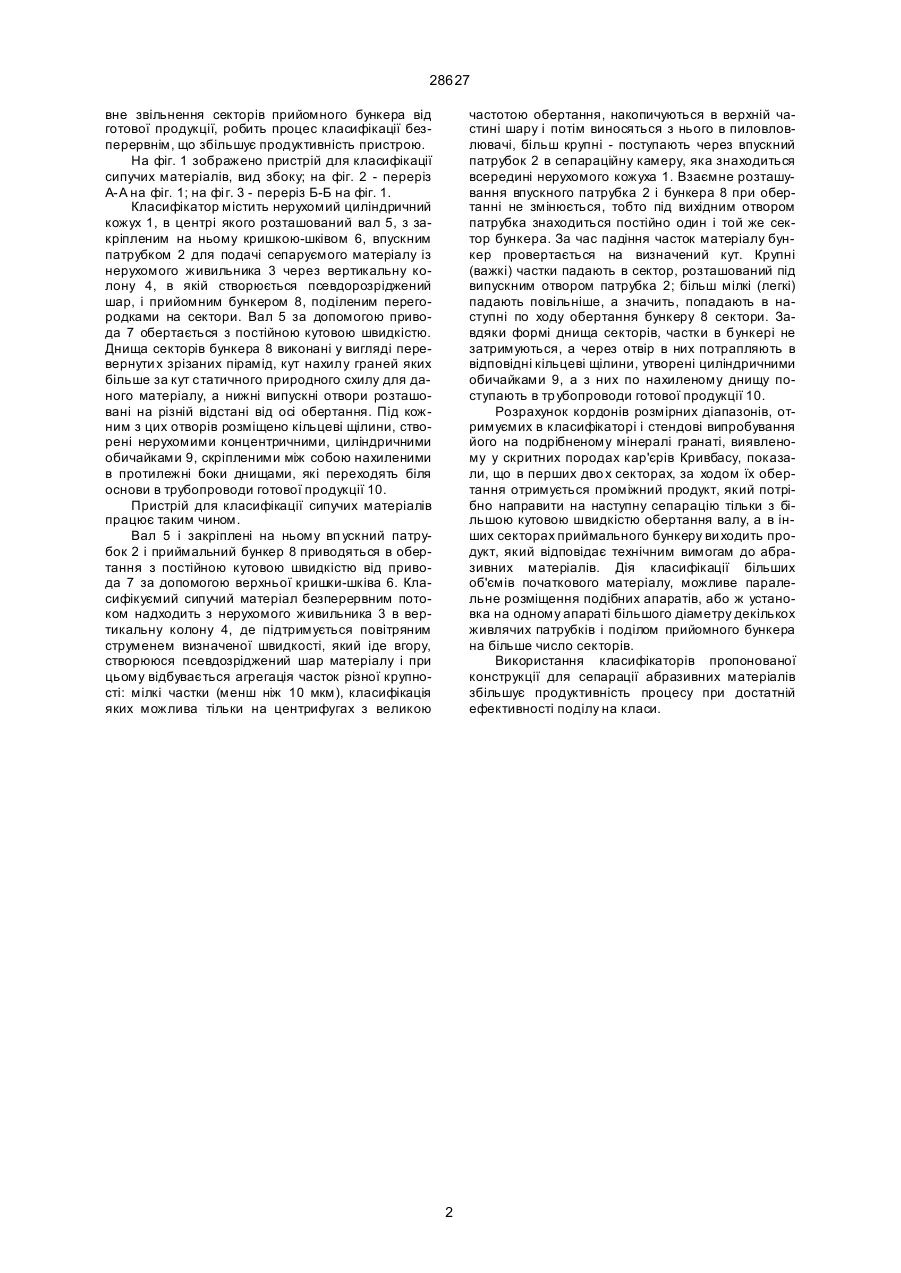

Пристрій для класифікації сипучих матеріалів, що містіть нерухомий циліндричний кожух, всере 28627 вне звільнення секторів прийомного бункера від готової продукції, робить процес класифікації безперервнім, що збільшує продуктивність пристрою. На фіг. 1 зображено пристрій для класифікації сипучих матеріалів, вид збоку; на фіг. 2 - переріз А-А на фіг. 1; на фі г. 3 - переріз Б-Б на фіг. 1. Класифікатор містить нерухомий циліндричний кожух 1, в центрі якого розташований вал 5, з закріпленим на ньому кришкою-шківом 6, впускним патрубком 2 для подачі сепаруємого матеріалу із нерухомого живильника 3 через вертикальну колону 4, в якій створюється псевдорозріджений шар, і прийомним бункером 8, поділеним перегородками на сектори. Вал 5 за допомогою привода 7 обертається з постійною кутовою швидкістю. Днища секторів бункера 8 виконані у вигляді перевернути х зрізаних пірамід, кут нахилу граней яких більше за кут статичного природного схилу для даного матеріалу, а нижні випускні отвори розташовані на різній відстані від осі обертання. Під кожним з цих отворів розміщено кільцеві щілини, створені нерухомими концентричними, циліндричними обичайками 9, скріпленими між собою нахиленими в протилежні боки днищами, які переходять біля основи в трубопроводи готової продукції 10. Пристрій для класифікації сипучих матеріалів працює таким чином. Вал 5 і закріплені на ньому вп ускний патрубок 2 і приймальний бункер 8 приводяться в обертання з постійною кутовою швидкістю від привода 7 за допомогою верхньої кришки-шківа 6. Класифікуємий сипучий матеріал безперервним потоком надходить з нерухомого живильника 3 в вертикальну колону 4, де підтримується повітряним струменем визначеної швидкості, який іде вгору, створююся псевдозріджений шар матеріалу і при цьому відбувається агрегація часток різної крупності: мілкі частки (менш ніж 10 мкм), класифікація яких можлива тільки на центрифугах з великою частотою обертання, накопичуються в верхній частині шару і потім виносяться з нього в пиловловлювачі, більш крупні - поступають через впускний патрубок 2 в сепараційну камеру, яка знаходиться всередині нерухомого кожуха 1. Взаємне розташування впускного патрубка 2 і бункера 8 при обертанні не змінюється, тобто під вихідним отвором патрубка знаходиться постійно один і той же сектор бункера. За час падіння часток матеріалу бункер провертається на визначений кут. Крупні (важкі) частки падають в сектор, розташований під випускним отвором патрубка 2; більш мілкі (легкі) падають повільніше, а значить, попадають в наступні по ходу обертання бункеру 8 сектори. Завдяки формі днища секторів, частки в бункері не затримуються, а через отвір в них потрапляють в відповідні кільцеві щілини, утворені циліндричними обичайками 9, а з них по нахиленому днищу поступають в тр убопроводи готової продукції 10. Розрахунок кордонів розмірних діапазонів, отримуємих в класифікаторі і стендові випробування його на подрібненому мінералі гранаті, виявленому у скритних породах кар'єрів Кривбасу, показали, що в перших дво х секторах, за ходом їх обертання отримується проміжний продукт, який потрібно направити на наступну сепарацію тільки з більшою кутовою швидкістю обертання валу, а в інших секторах приймального бункеру ви ходить продукт, який відповідає технічним вимогам до абразивних матеріалів. Дія класифікації більших об'ємів початкового матеріалу, можливе паралельне розміщення подібних апаратів, або ж установка на одному апараті більшого діаметру декількох живлячих патрубків і поділом прийомного бункера на більше число секторів. Використання класифікаторів пропонованої конструкції для сепарації абразивних матеріалів збільшує продуктивність процесу при достатній ефективності поділу на класи. 2 28627 Фіг. 1 3 28627 Фіг. 2 Фіг. 3 4 28627 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
