Перетворювач хвилі типу н прямокутного хвилеводу у хвилю е хвилеводу круглого перерізу

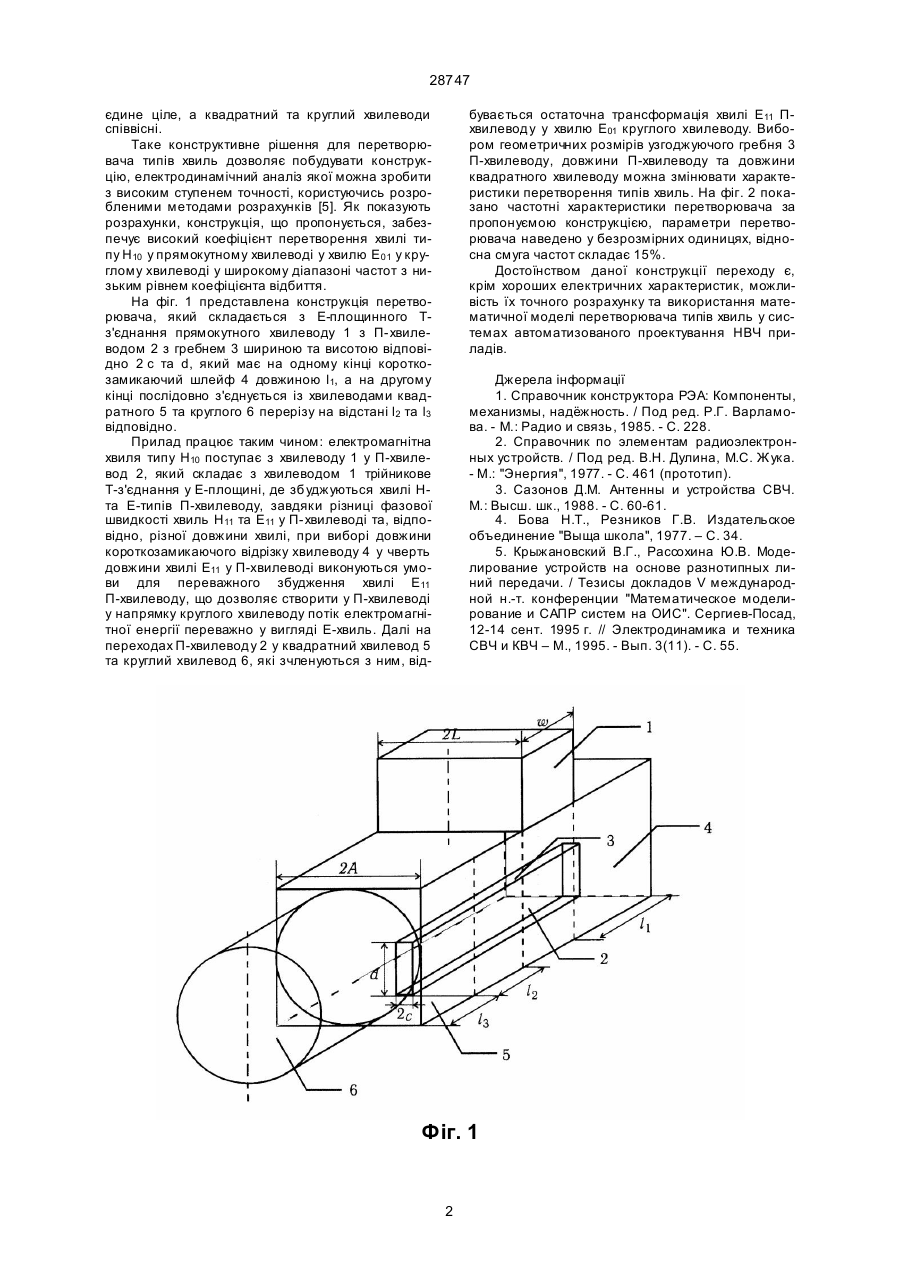

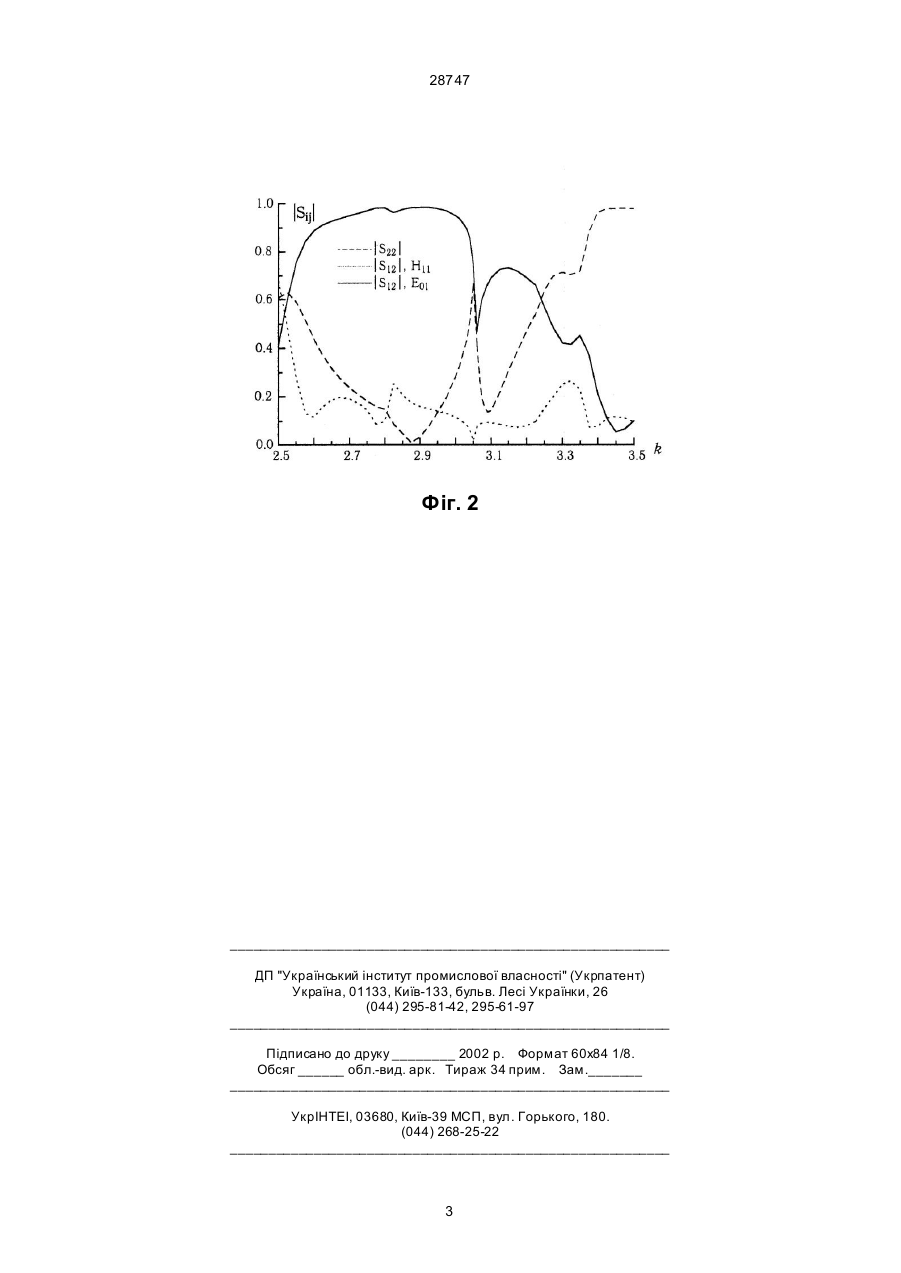

Перетворювач хвилі типу Н10 прямокутного хвилеводу у хвилю Е 01 хвилеводу круглого перерізу, який містить відрізок прямокутного хвилеводу та відрізок круглого хвилеводу, що з'єднується з 28747 єдине ціле, а квадратний та круглий хвилеводи співвісні. Таке конструктивне рішення для перетворювача типів хвиль дозволяє побудувати конструкцію, електродинамічний аналіз якої можна зробити з високим ступенем точності, користуючись розробленими методами розрахунків [5]. Як показують розрахунки, конструкція, що пропонується, забезпечує високий коефіцієнт перетворення хвилі типу Н10 у прямокутному хвилеводі у хвилю Е01 у круглому хвилеводі у широкому діапазоні частот з низьким рівнем коефіцієнта відбиття. На фіг. 1 представлена конструкція перетворювача, який складається з Е-площинного Тз'єднання прямокутного хвилеводу 1 з П-хвилеводом 2 з гребнем 3 шириною та висотою відповідно 2 с та d, який має на одному кінці короткозамикаючий шлейф 4 довжиною l1, а на другому кінці послідовно з'єднується із хвилеводами квадратного 5 та круглого 6 перерізу на відстані l2 та l3 відповідно. Прилад працює таким чином: електромагнітна хвиля типу Н10 поступає з хвилеводу 1 у П-хвилевод 2, який складає з хвилеводом 1 трійникове Т-з'єднання у Е-площині, де збуджуються хвилі Нта Е-типів П-хвилеводу, завдяки різниці фазової швидкості хвиль Н 11 та Е11 у П-хвилеводі та, відповідно, різної довжини хвилі, при виборі довжини короткозамикаючого відрізку хвилеводу 4 у чверть довжини хвилі Е11 у П-хвилеводі виконуються умови для переважного збудження хвилі Е11 П-хвилеводу, що дозволяє створити у П-хвилеводі у напрямку круглого хвилеводу потік електромагнітної енергії переважно у вигляді Е-хвиль. Далі на переходах П-хвилеводу 2 у квадратний хвилевод 5 та круглий хвилевод 6, які зчленуються з ним, від бувається остаточна трансформація хвилі Е11 Пхвилеводу у хвилю Е01 круглого хвилеводу. Вибором геометричних розмірів узгоджуючого гребня 3 П-хвилеводу, довжини П-хвилеводу та довжини квадратного хвилеводу можна змінювати характеристики перетворення типів хвиль. На фіг. 2 показано частотні характеристики перетворювача за пропонуємою конструкцією, параметри перетворювача наведено у безрозмірних одиницях, відносна смуга частот складає 15%. Достоїнством даної конструкції переходу є, крім хороших електричних характеристик, можливість їх точного розрахунку та використання математичної моделі перетворювача типів хвиль у системах автоматизованого проектування НВЧ приладів. Джерела інформації 1. Справочник конструктора РЭА: Компоненты, механизмы, надёжность. / Под ред. Р.Г. Варламова. - М.: Радио и связь, 1985. - С. 228. 2. Справочник по элементам радиоэлектронных устройств. / Под ред. В.Н. Дулина, М.С. Жука. - М.: "Энергия", 1977. - С. 461 (прототип). 3. Сазонов Д.М. Антенны и устройства СВЧ. М.: Высш. шк., 1988. - С. 60-61. 4. Бова Н.Т., Резников Г.В. Издательское объединение "Выща школа", 1977. – С. 34. 5. Крыжановский В.Г., Рассохина Ю.В. Моделирование устройств на основе разнотипных линий передачи. / Тезисы докладов V международной н.-т. конференции "Математическое моделирование и САПР систем на ОИС". Сергиев-Посад, 12-14 сент. 1995 г. // Электродинамика и техника СВЧ и КВЧ – М., 1995. - Вып. 3(11). - С. 55. Фіг. 1 2 28747 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
