Каска

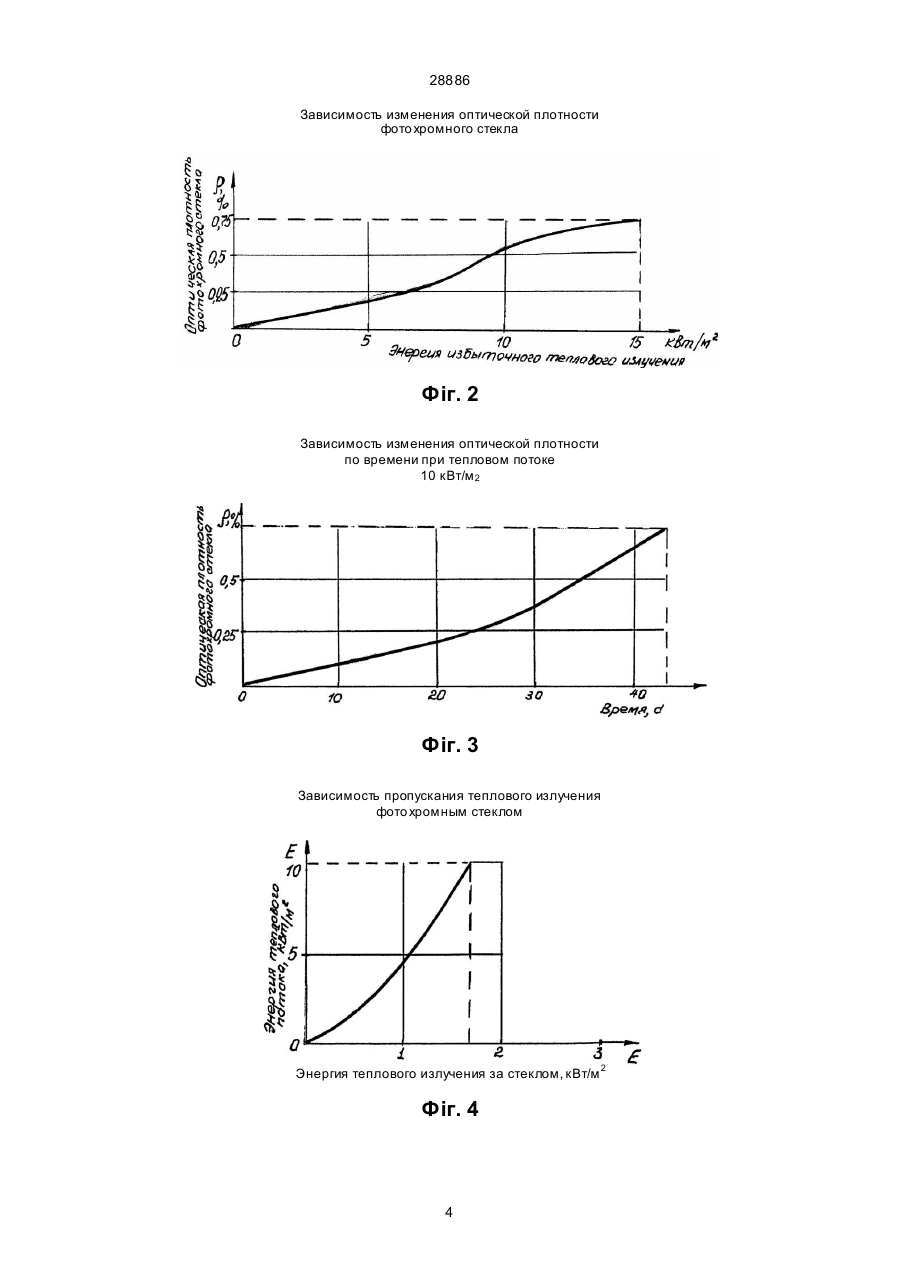

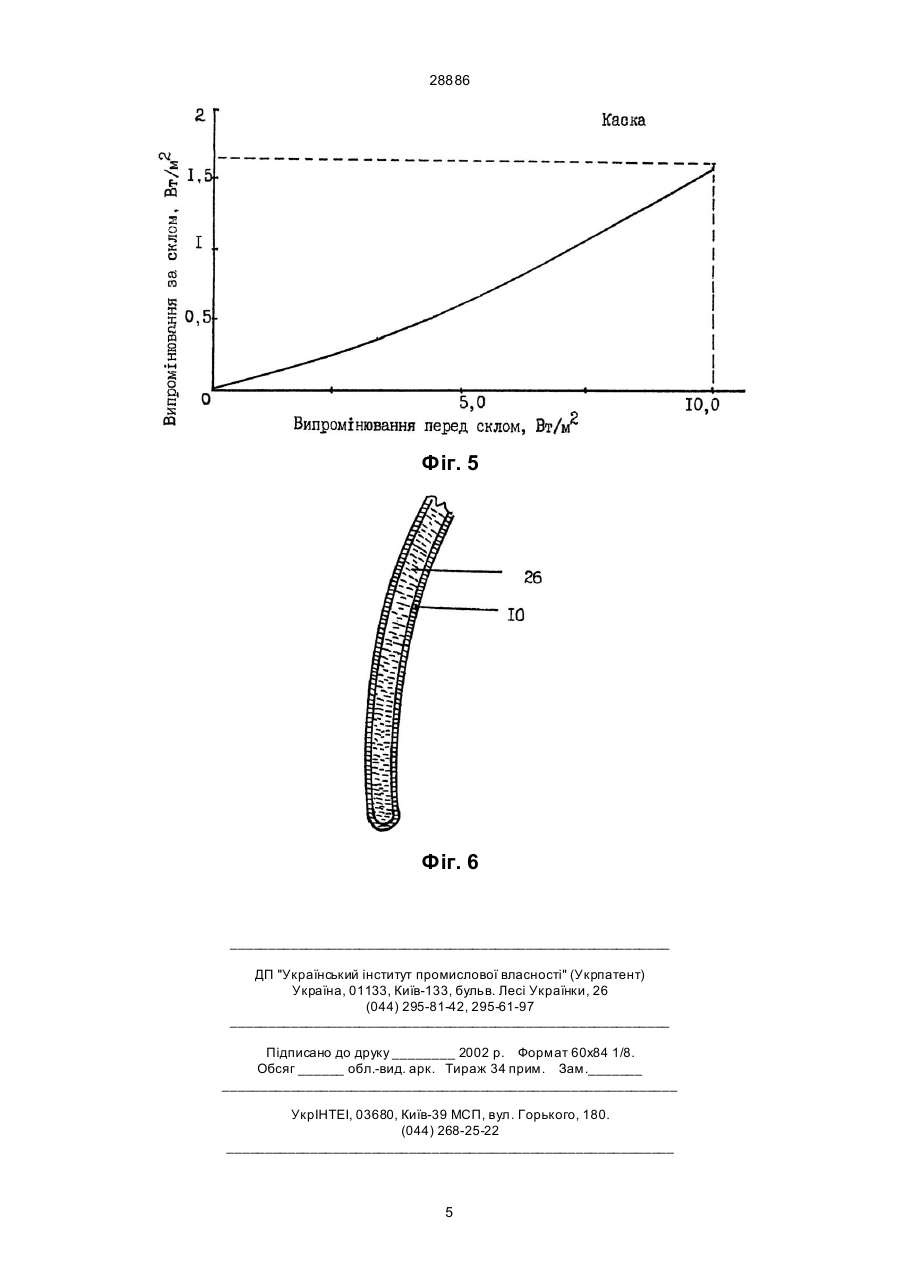

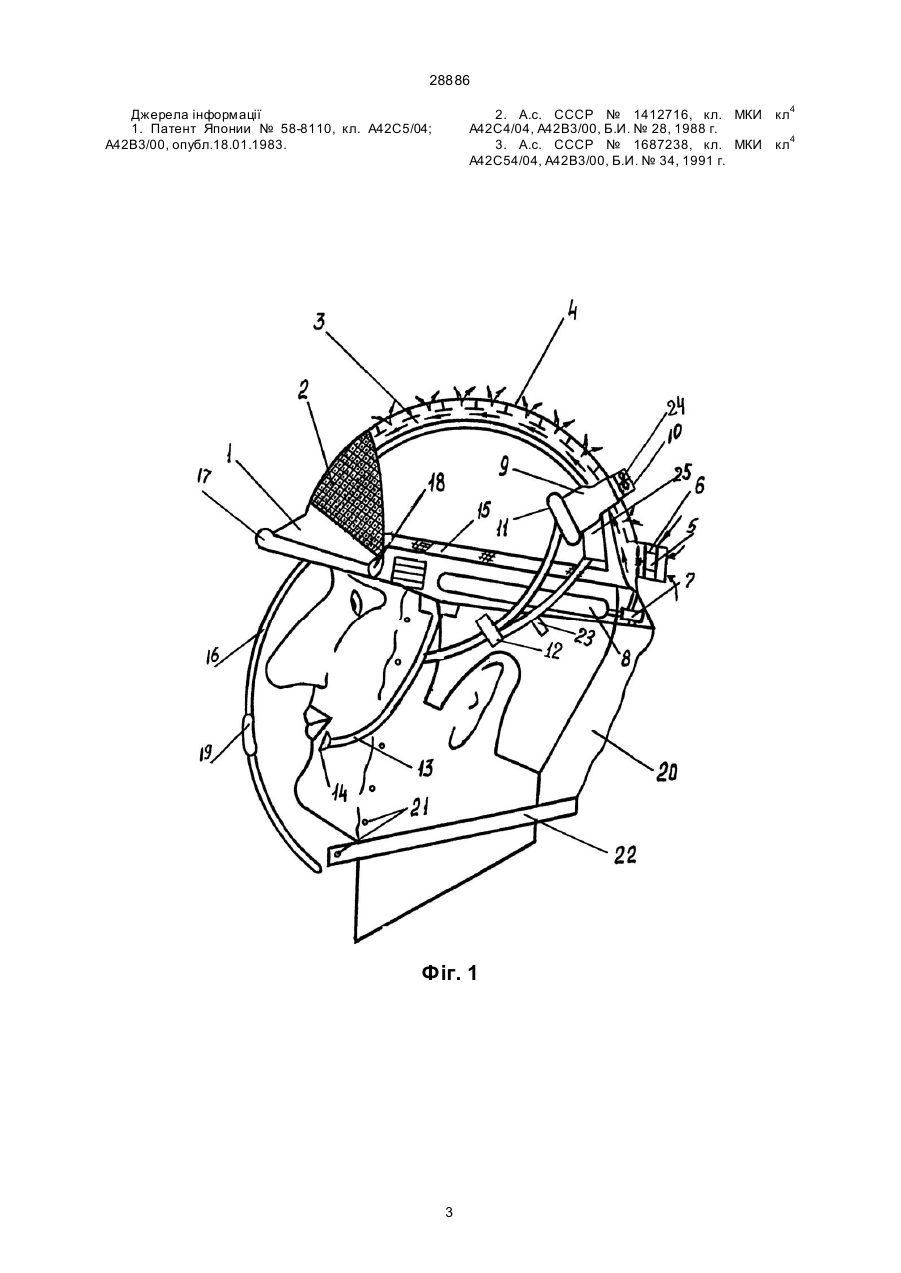

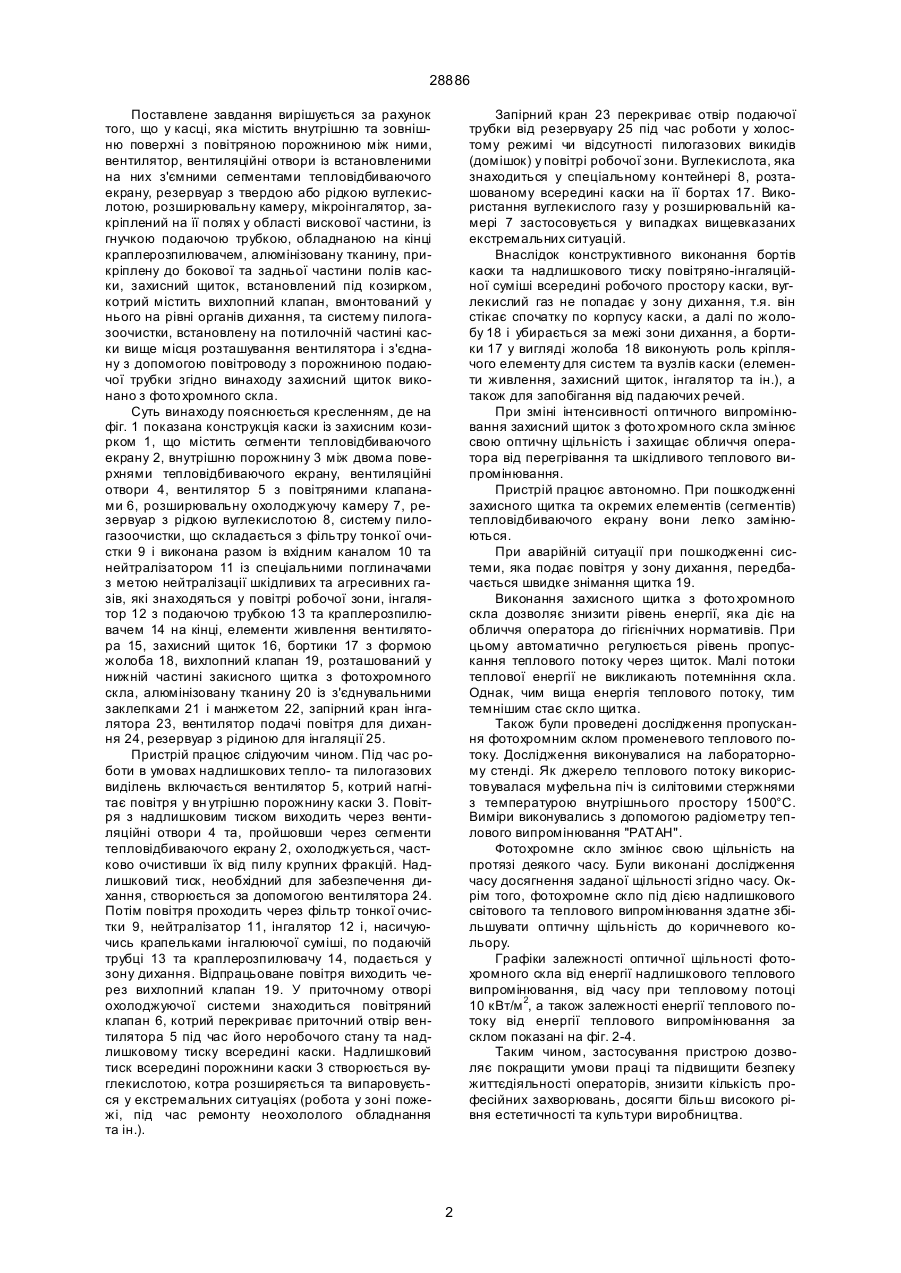

Каска, котра містить внутрішню та зовнішню поверхні з повітряною порожниною між ними, вентилятор, вентиляційні отвори із встановленими на них з'ємними сегментами тепловідбиваючого екрану, резервуар з твердою або рідкою вуглекисло 28886 Поставлене завдання вирішується за рахунок того, що у касці, яка містить внутрішню та зовнішню поверхні з повітряною порожниною між ними, вентилятор, вентиляційні отвори із встановленими на них з'ємними сегментами тепловідбиваючого екрану, резервуар з твердою або рідкою вуглекислотою, розширювальну камеру, мікроінгалятор, закріплений на її полях у області вискової частини, із гнучкою подаючою трубкою, обладнаною на кінці краплерозпилювачем, алюмінізовану тканину, прикріплену до бокової та задньої частини полів каски, захисний щиток, встановлений під козирком, котрий містить вихлопний клапан, вмонтований у нього на рівні органів дихання, та систему пилогазоочистки, встановлену на потилочній частині каски вище місця розташування вентилятора і з'єднану з допомогою повітроводу з порожниною подаючої трубки згідно винаходу захисний щиток виконано з фото хромного скла. Суть винаходу пояснюється кресленням, де на фіг. 1 показана конструкція каски із захисним козирком 1, що містить сегменти тепловідбиваючого екрану 2, внутрішню порожнину 3 між двома поверхнями тепловідбиваючого екрану, вентиляційні отвори 4, вентилятор 5 з повітряними клапанами 6, розширювальну охолоджуючу камеру 7, резервуар з рідкою вуглекислотою 8, систему пилогазоочистки, що складається з фільтру тонкої очистки 9 і виконана разом із вхідним каналом 10 та нейтралізатором 11 із спеціальними поглиначами з метою нейтралізації шкідливих та агресивних газів, які знаходяться у повітрі робочої зони, інгалятор 12 з подаючою трубкою 13 та краплерозпилювачем 14 на кінці, елементи живлення вентилятора 15, захисний щиток 16, бортики 17 з формою жолоба 18, вихлопний клапан 19, розташований у нижній частині закисного щитка з фотохромного скла, алюмінізовану тканину 20 із з'єднувальними заклепками 21 і манжетом 22, запірний кран інгалятора 23, вентилятор подачі повітря для дихання 24, резервуар з рідиною для інгаляції 25. Пристрій працює слідуючим чином. Під час роботи в умовах надлишкових тепло- та пилогазових виділень включається вентилятор 5, котрий нагнітає повітря у вн утрішню порожнину каски 3. Повітря з надлишковим тиском виходить через вентиляційні отвори 4 та, пройшовши через сегменти тепловідбиваючого екрану 2, охолоджується, частково очистивши їх від пилу крупних фракцій. Надлишковий тиск, необхідний для забезпечення дихання, створюється за допомогою вентилятора 24. Потім повітря проходить через фільтр тонкої очистки 9, нейтралізатор 11, інгалятор 12 і, насичуючись крапельками інгалюючої суміші, по подаючій трубці 13 та краплерозпилювачу 14, подається у зону дихання. Відпрацьоване повітря виходить через вихлопний клапан 19. У приточному отворі охолоджуючої системи знаходиться повітряний клапан 6, котрий перекриває приточний отвір вентилятора 5 під час його неробочого стану та надлишковому тиску всередині каски. Надлишковий тиск всередині порожнини каски 3 створюється вуглекислотою, котра розширяється та випаровується у екстремальних ситуаціях (робота у зоні пожежі, під час ремонту неохололого обладнання та ін.). Запірний кран 23 перекриває отвір подаючої трубки від резервуару 25 під час роботи у холостому режимі чи відсутності пилогазових викидів (домішок) у повітрі робочої зони. Вуглекислота, яка знаходиться у спеціальному контейнері 8, розташованому всередині каски на її бортах 17. Використання вуглекислого газу у розширювальній камері 7 застосовується у випадках вищевказаних екстремальних ситуацій. Внаслідок конструктивного виконання бортів каски та надлишкового тиску повітряно-інгаляційної суміші всередині робочого простору каски, вуглекислий газ не попадає у зону дихання, т.я. він стікає спочатку по корпусу каски, а далі по жолобу 18 і убирається за межі зони дихання, а бортики 17 у вигляді жолоба 18 виконують роль кріплячого елементу для систем та вузлів каски (елементи живлення, захисний щиток, інгалятор та ін.), а також для запобігання від падаючих речей. При зміні інтенсивності оптичного випромінювання захисний щиток з фото хромного скла змінює свою оптичну щільність і захищає обличчя оператора від перегрівання та шкідливого теплового випромінювання. Пристрій працює автономно. При пошкодженні захисного щитка та окремих елементів (сегментів) тепловідбиваючого екрану вони легко замінюються. При аварійній ситуації при пошкодженні системи, яка подає повітря у зону дихання, передбачається швидке знімання щитка 19. Виконання захисного щитка з фото хромного скла дозволяє знизити рівень енергії, яка діє на обличчя оператора до гігієнічних нормативів. При цьому автоматично регулюється рівень пропускання теплового потоку через щиток. Малі потоки теплової енергії не викликають потемніння скла. Однак, чим вища енергія теплового потоку, тим темнішим стає скло щитка. Також були проведені дослідження пропускання фотохромним склом променевого теплового потоку. Дослідження виконувалися на лабораторному стенді. Як джерело теплового потоку використовувалася муфельна піч із силітовими стержнями з температурою внутрішнього простору 1500°С. Виміри виконувались з допомогою радіометру теплового випромінювання "РАТАН". Фотохромне скло змінює свою щільність на протязі деякого часу. Були виконані дослідження часу досягнення заданої щільності згідно часу. Окрім того, фотохромне скло під дією надлишкового світового та теплового випромінювання здатне збільшувати оптичну щільність до коричневого кольору. Графіки залежності оптичної щільності фотохромного скла від енергії надлишкового теплового випромінювання, від часу при тепловому потоці 10 кВт/м 2, а також залежності енергії теплового потоку від енергії теплового випромінювання за склом показані на фіг. 2-4. Таким чином, застосування пристрою дозволяє покращити умови праці та підвищити безпеку життєдіяльності операторів, знизити кількість професійних захворювань, досягти більш високого рівня естетичності та культури виробництва. 2 28886 2. А.с. СССР № 1412716, кл. МКИ кл4 А42С4/04, А42В3/00, Б.И. № 28, 1988 г. 3. А.с. СССР № 1687238, кл. МКИ кл4 А42С54/04, А42В3/00, Б.И. № 34, 1991 г. Джерела інформації 1. Патент Японии № 58-8110, кл. А42С5/04; А42В3/00, опубл.18.01.1983. Фіг. 1 3 28886 Зависимость изменения оптической плотности фото хромного стекла Фіг. 2 Зависимость изменения оптической плотности по времени при тепловом потоке 10 кВт/м 2 Фіг. 3 Зависимость пропускания теплового излучения фото хромным стеклом Энергия теплового излучения за стеклом, кВт/м 2 Фіг. 4 4 28886 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
