Зубочистка

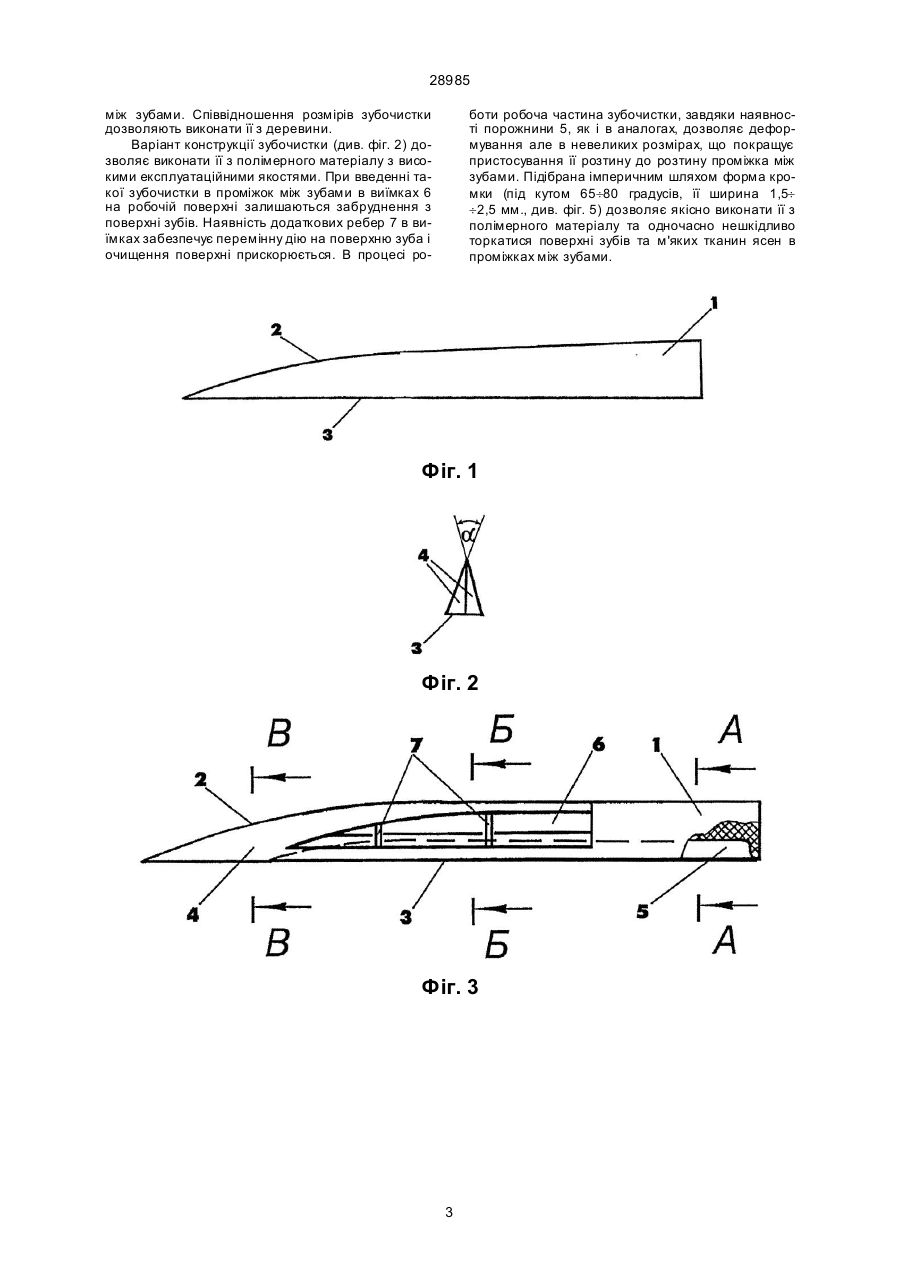

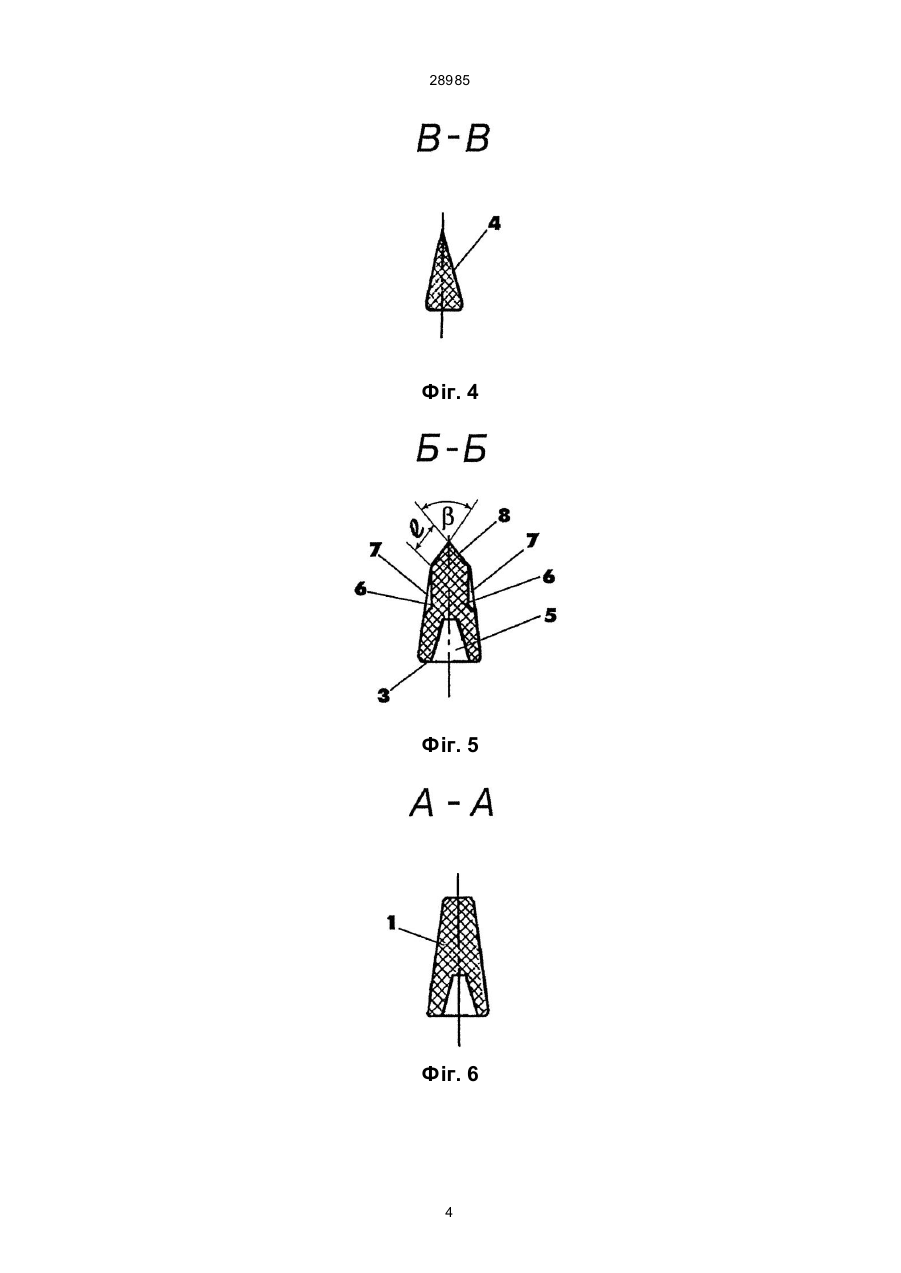

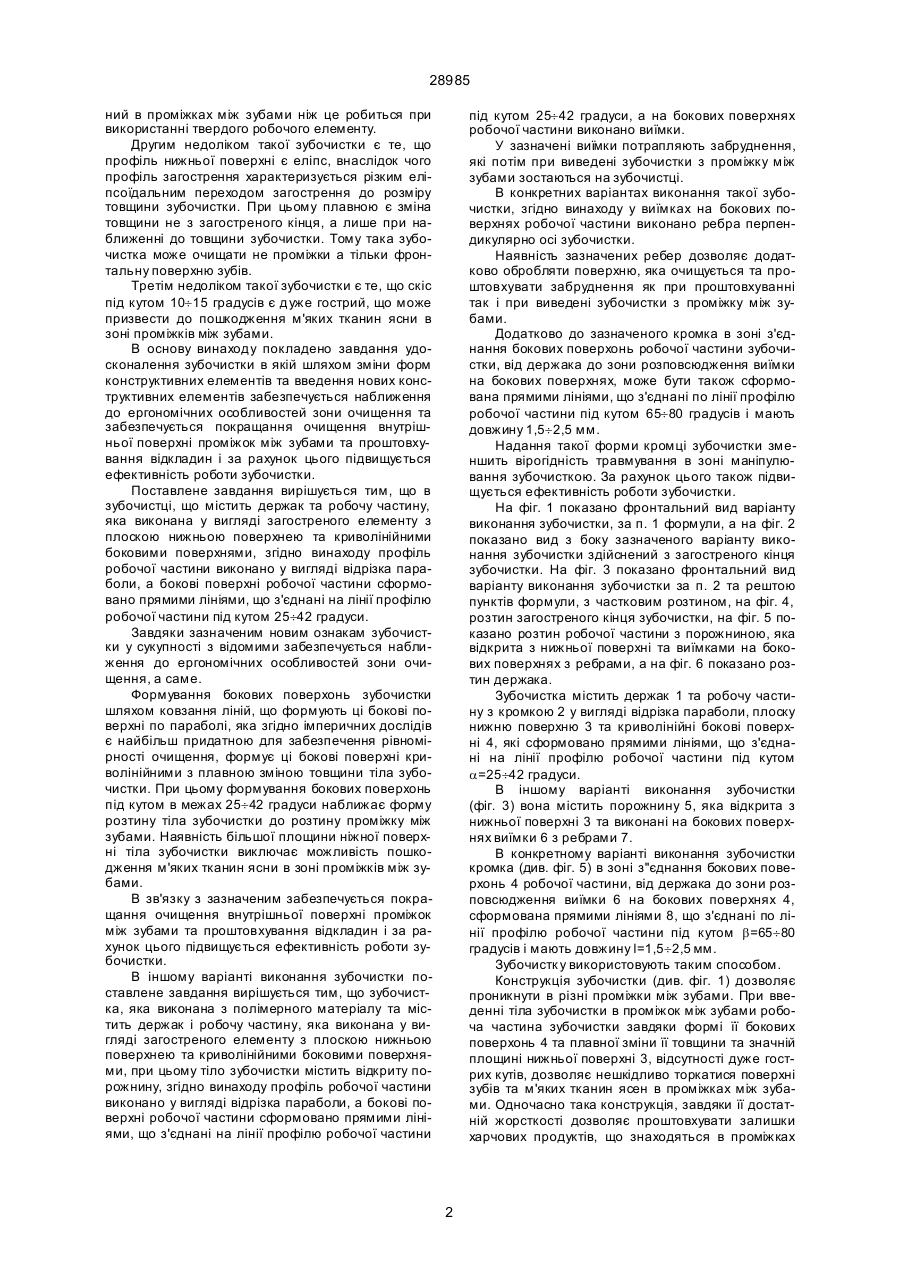

Зубочистка, що містить держак та робочу частину, яка виконана у вигляді загостреного елемента з плоскою нижньою поверхнею та криволінійними боковими поверхнями, яка відрізняється тим, що у неї профіль кромки робочої частини напроти плоскої нижньої поверхні виконано у ви гляді відрізка параболи, а бокові поверхні робочої частини сформовано прямими лініями, що з'єднані на лінії профілю робочої частини під кутом 25°¸42°. 2. Зубочистка, що виконана з полімерного матеріалу та містить держак і робочу частину, яка виконана у вигляді загостреного елемента з плоскою 28985 ний в проміжках між зубами ніж це робиться при використанні твердого робочого елементу. Другим недоліком такої зубочистки є те, що профіль нижньої поверхні є еліпс, внаслідок чого профіль загострення характеризується різким еліпсоїдальним переходом загострення до розміру товщини зубочистки. При цьому плавною є зміна товщини не з загостреного кінця, а лише при наближенні до товщини зубочистки. Тому така зубочистка може очищати не проміжки а тільки фронтальну поверхню зубів. Третім недоліком такої зубочистки є те, що скіс під кутом 10¸15 градусів є дуже гострий, що може призвести до пошкодження м'яких тканин ясни в зоні проміжків між зубами. В основу винаходу покладено завдання удосконалення зубочистки в якій шляхом зміни форм конструктивних елементів та введення нових конструктивних елементів забезпечується наближення до ергономічних особливостей зони очищення та забезпечується покращання очищення внутрішньої поверхні проміжок між зубами та проштовхування відкладин і за рахунок цього підвищується ефективність роботи зубочистки. Поставлене завдання вирішується тим, що в зубочистці, що містить держак та робочу частину, яка виконана у вигляді загостреного елементу з плоскою нижньою поверхнею та криволінійними боковими поверхнями, згідно винаходу профіль робочої частини виконано у вигляді відрізка параболи, а бокові поверхні робочої частини сформовано прямими лініями, що з'єднані на лінії профілю робочої частини під кутом 25¸42 градуси. Завдяки зазначеним новим ознакам зубочистки у сукупності з відомими забезпечується наближення до ергономічних особливостей зони очищення, а саме. Формування бокових поверхонь зубочистки шляхом ковзання ліній, що формують ці бокові поверхні по параболі, яка згідно імперичних дослідів є найбільш придатною для забезпечення рівномірності очищення, формує ці бокові поверхні криволінійними з плавною зміною товщини тіла зубочистки. При цьому формування бокових поверхонь під кутом в межах 25¸42 градуси наближає форму розтину тіла зубочистки до розтину проміжку між зубами. Наявність більшої площини ніжної поверхні тіла зубочистки виключає можливість пошкодження м'яких тканин ясни в зоні проміжків між зубами. В зв'язку з зазначеним забезпечується покращання очищення внутрішньої поверхні проміжок між зубами та проштовхування відкладин і за рахунок цього підвищується ефективність роботи зубочистки. В іншому варіанті виконання зубочистки поставлене завдання вирішується тим, що зубочистка, яка виконана з полімерного матеріалу та містить держак і робочу частину, яка виконана у вигляді загостреного елементу з плоскою нижньою поверхнею та криволінійними боковими поверхнями, при цьому тіло зубочистки містить відкриту порожнину, згідно винаходу профіль робочої частини виконано у вигляді відрізка параболи, а бокові поверхні робочої частини сформовано прямими лініями, що з'єднані на лінії профілю робочої частини під кутом 25¸42 градуси, а на бокових поверхнях робочої частини виконано виїмки. У зазначені виїмки потрапляють забруднення, які потім при виведені зубочистки з проміжку між зубами зостаються на зубочистці. В конкретних варіантах виконання такої зубочистки, згідно винаходу у виїмках на бокових поверхнях робочої частини виконано ребра перпендикулярно осі зубочистки. Наявність зазначених ребер дозволяє додатково обробляти поверхню, яка очищується та проштовхувати забруднення як при проштовхуванні так і при виведені зубочистки з проміжку між зубами. Додатково до зазначеного кромка в зоні з'єднання бокових поверхонь робочої частини зубочистки, від держака до зони розповсюдження виїмки на бокових поверхнях, може бути також сформована прямими лініями, що з'єднані по лінії профілю робочої частини під кутом 65¸80 градусів і мають довжину 1,5¸2,5 мм. Надання такої форми кромці зубочистки зменшить вірогідність травмування в зоні маніпулювання зубочисткою. За рахунок цього також підвищується ефективність роботи зубочистки. На фіг. 1 показано фронтальний вид варіанту виконання зубочистки, за п. 1 формули, а на фіг. 2 показано вид з боку зазначеного варіанту виконання зубочистки здійснений з загостреного кінця зубочистки. На фіг. 3 показано фронтальний вид варіанту виконання зубочистки за п. 2 та рештою пунктів формули, з частковим розтином, на фіг. 4, розтин загостреного кінця зубочистки, на фіг. 5 показано розтин робочої частини з порожниною, яка відкрита з нижньої поверхні та виїмками на бокових поверхнях з ребрами, а на фіг. 6 показано розтин держака. Зубочистка містить держак 1 та робочу частину з кромкою 2 у вигляді відрізка параболи, плоску нижню поверхню 3 та криволінійні бокові поверхні 4, які сформовано прямими лініями, що з'єднані на лінії профілю робочої частини під кутом a=25¸42 градуси. В іншому варіанті виконання зубочистки (фіг. 3) вона містить порожнину 5, яка відкрита з нижньої поверхні 3 та виконані на бокових поверхнях виїмки 6 з ребрами 7. В конкретному варіанті виконання зубочистки кромка (див. фіг. 5) в зоні з"єднання бокових поверхонь 4 робочої частини, від держака до зони розповсюдження виїмки 6 на бокових поверхнях 4, сформована прямими лініями 8, що з'єднані по лінії профілю робочої частини під кутом b=65¸80 градусів і мають довжину l=1,5¸2,5 мм. Зубочистк у використовують таким способом. Конструкція зубочистки (див. фіг. 1) дозволяє проникнути в різні проміжки між зубами. При введенні тіла зубочистки в проміжок між зубами робоча частина зубочистки завдяки формі її бокових поверхонь 4 та плавної зміни її товщини та значній площині нижньої поверхні 3, відсутності дуже гострих кутів, дозволяє нешкідливо торкатися поверхні зубів та м'яких тканин ясен в проміжках між зубами. Одночасно така конструкція, завдяки її достатній жорсткості дозволяє проштовхувати залишки харчових продуктів, що знаходяться в проміжках 2 28985 між зубами. Співвідношення розмірів зубочистки дозволяють виконати її з деревини. Варіант конструкції зубочистки (див. фіг. 2) дозволяє виконати її з полімерного матеріалу з високими експлуатаційними якостями. При введенні такої зубочистки в проміжок між зубами в виїмках 6 на робочій поверхні залишаються забруднення з поверхні зубів. Наявність додаткових ребер 7 в виїмках забезпечує перемінну дію на поверхню зуба і очищення поверхні прискорюється. В процесі ро боти робоча частина зубочистки, завдяки наявності порожнини 5, як і в аналогах, дозволяє деформування але в невеликих розмірах, що покращує пристосування її розтину до розтину проміжка між зубами. Підібрана імперичним шляхом форма кромки (під кутом 65¸80 градусів, її ширина 1,5¸ ¸2,5 мм., див. фіг. 5) дозволяє якісно виконати її з полімерного матеріалу та одночасно нешкідливо торкатися поверхні зубів та м'яких тканин ясен в проміжках між зубами. Фіг. 1 Фіг. 2 Фіг. 3 3 28985 Фіг. 4 Фіг. 5 Фіг. 6 4 28985 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
