Наручна джойстикова клавіатура

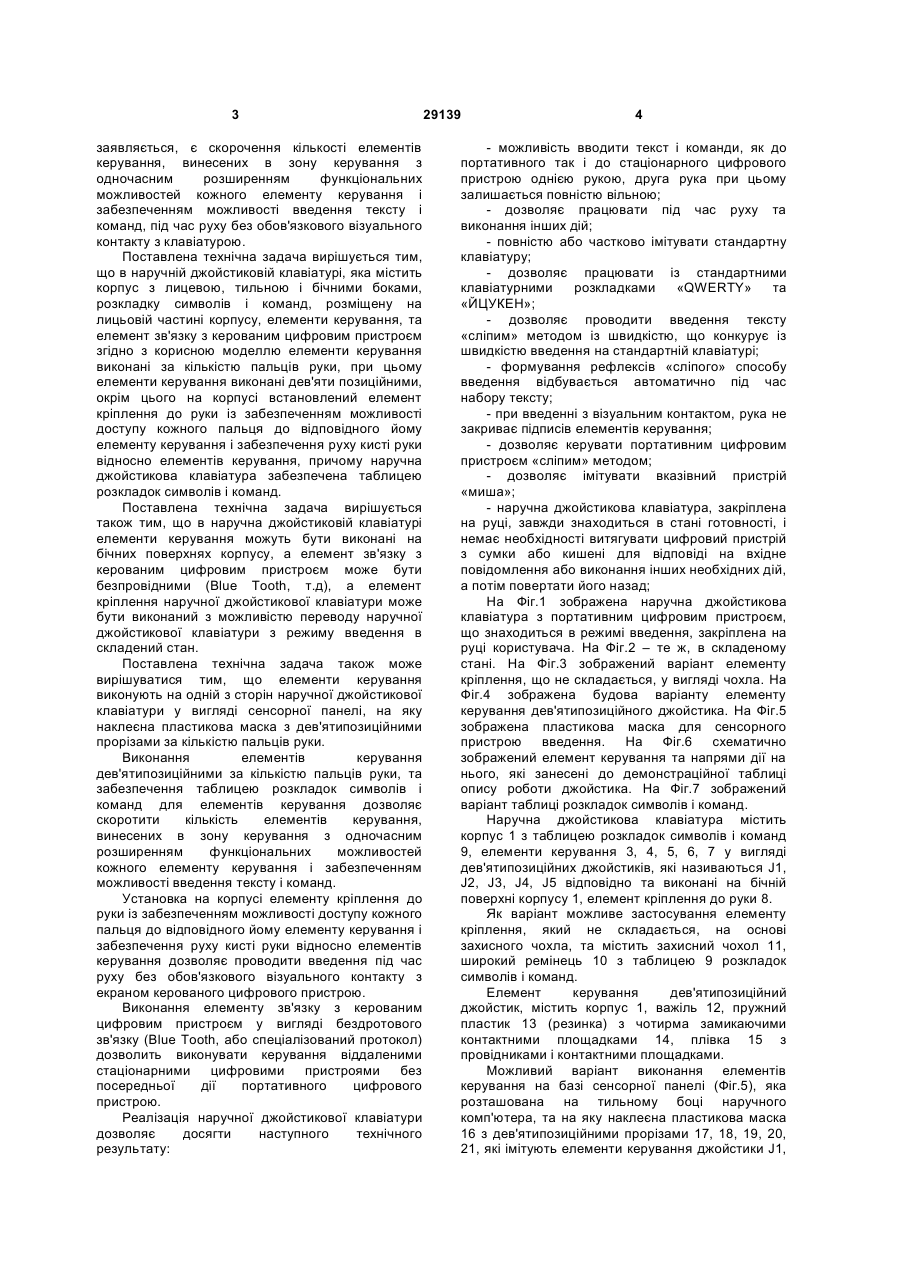

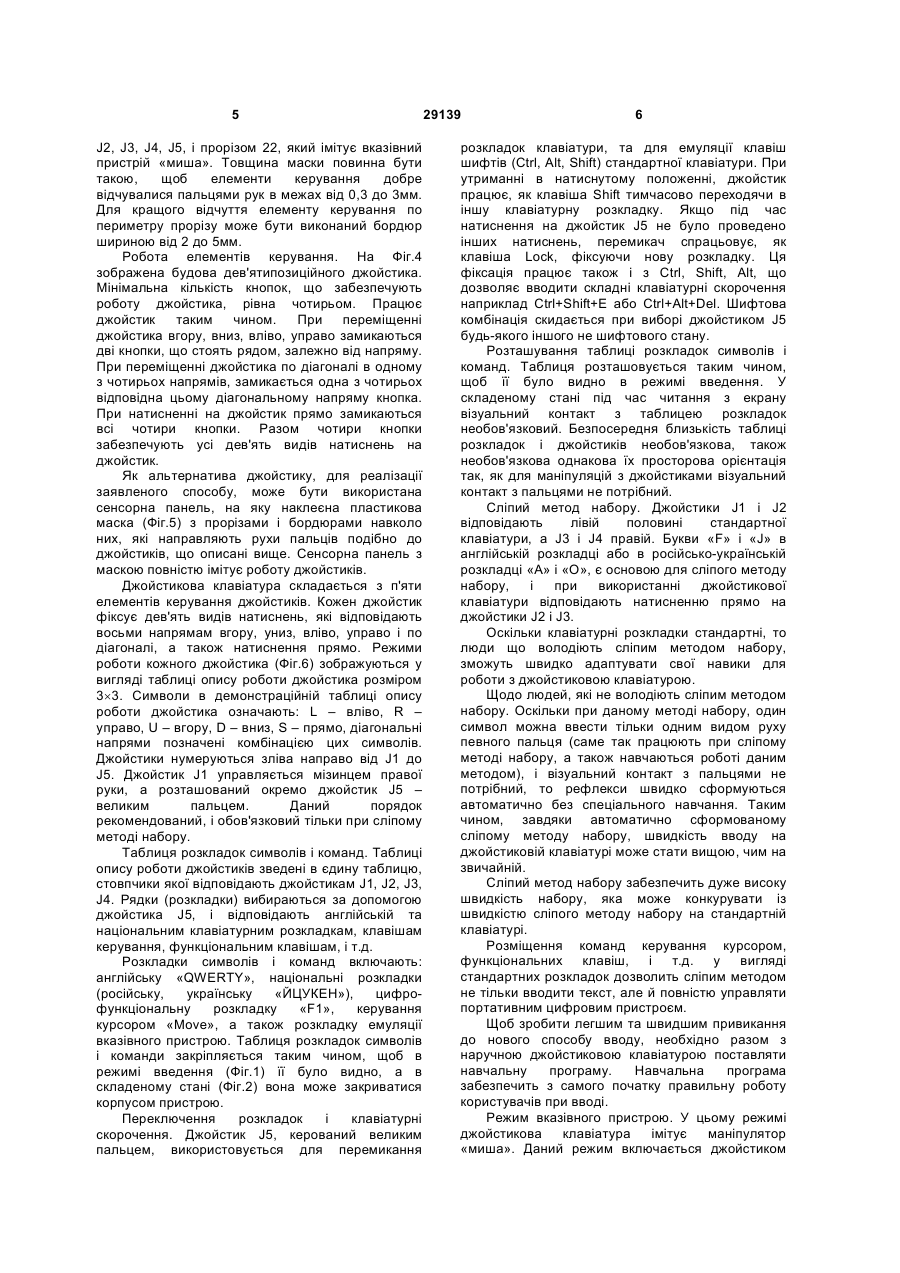

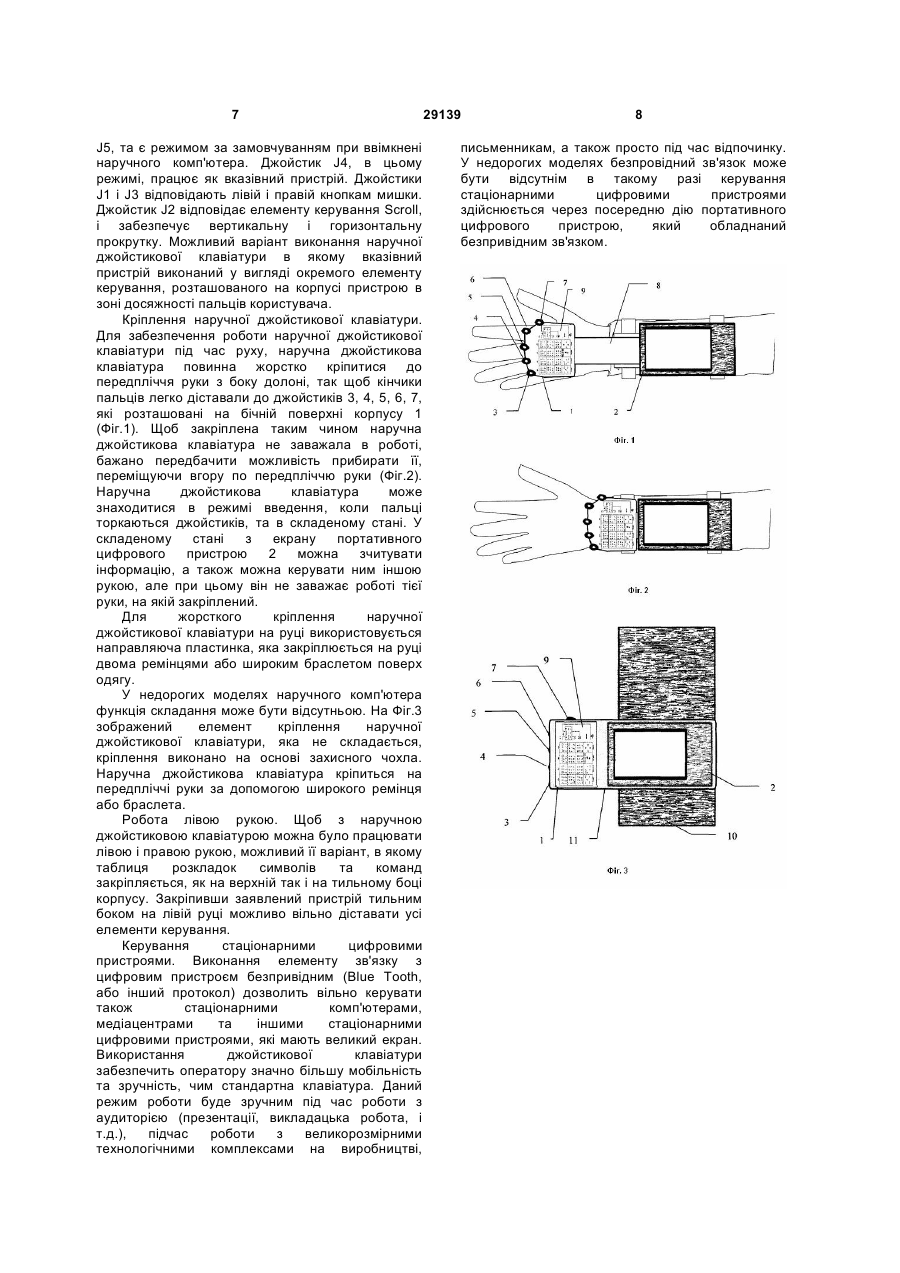

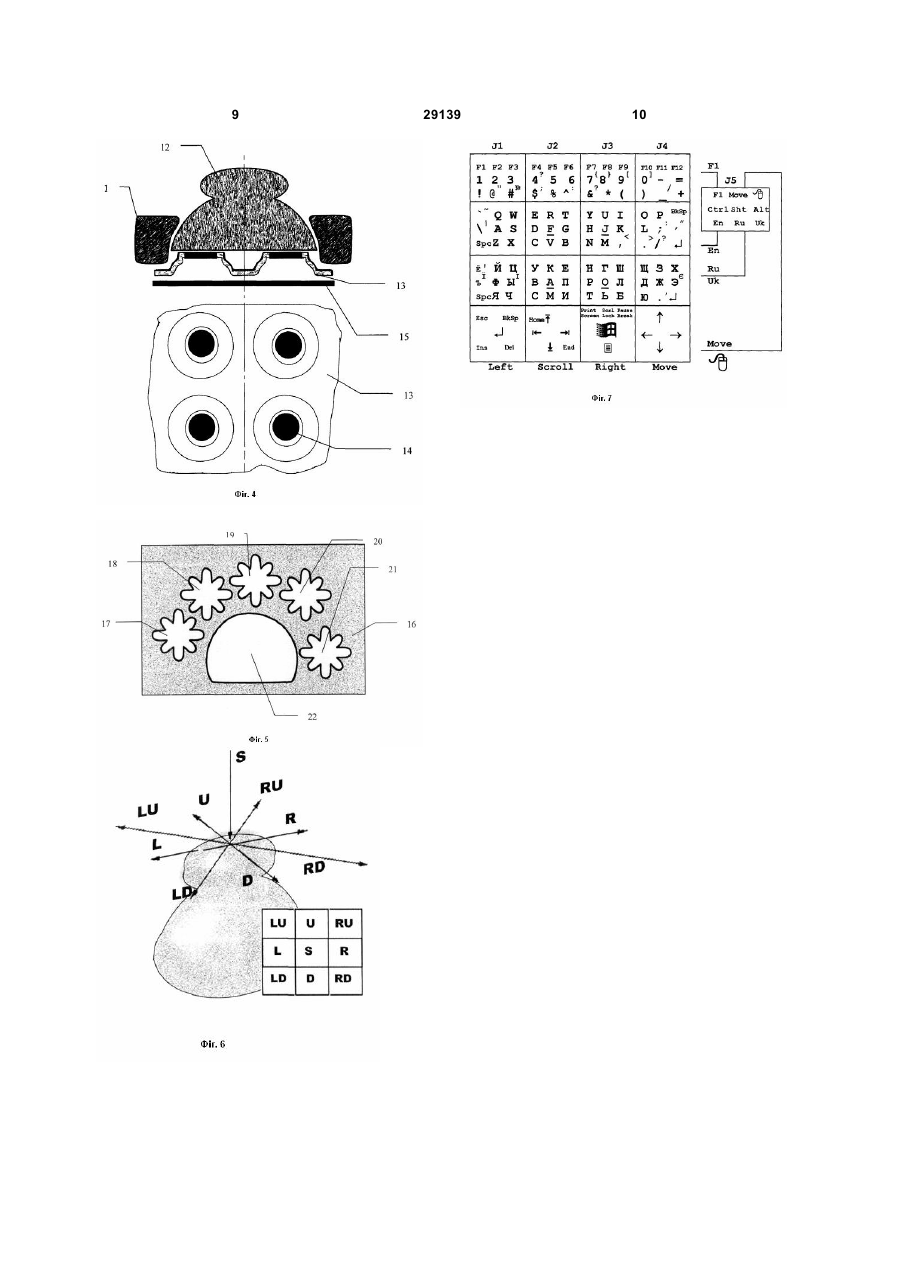

1. Наручна джойстикова клавіатура, що містить корпус з лицевим і бічними та тильним боками, елементи керування та елемент зв'язку з керованим цифровим пристроєм, яка відрізняється тим, що елементи керування виконані за кількістю пальців однієї руки, при цьому елементи керування виконані дев'ятипозиційними, окрім цього на корпусі встановлений елемент кріплення до руки, який забезпечує можливість доступу кожного пальця до відповідного йому елемента керування та фізіологічного руху кисті руки відносно елементів керування, причому наручна джойстикова U 1 3 заявляється, є скорочення кількості елементів керування, винесених в зону керування з одночасним розширенням функціональних можливостей кожного елементу керування і забезпеченням можливості введення тексту і команд, під час руху без обов'язкового візуального контакту з клавіатурою. Поставлена технічна задача вирішується тим, що в наручній джойстиковій клавіатурі, яка містить корпус з лицевою, тильною і бічними боками, розкладку символів і команд, розміщену на лицьовій частині корпусу, елементи керування, та елемент зв'язку з керованим цифровим пристроєм згідно з корисною моделлю елементи керування виконані за кількістю пальців руки, при цьому елементи керування виконані дев'яти позиційними, окрім цього на корпусі встановлений елемент кріплення до руки із забезпеченням можливості доступу кожного пальця до відповідного йому елементу керування і забезпечення руху кисті руки відносно елементів керування, причому наручна джойстикова клавіатура забезпечена таблицею розкладок символів і команд. Поставлена технічна задача вирішується також тим, що в наручна джойстиковій клавіатурі елементи керування можуть бути виконані на бічних поверхнях корпусу, а елемент зв'язку з керованим цифровим пристроєм може бути безпровідними (Blue Tooth, т.д), а елемент кріплення наручної джойстикової клавіатури може бути виконаний з можливістю переводу наручної джойстикової клавіатури з режиму введення в складений стан. Поставлена технічна задача також може вирішуватися тим, що елементи керування виконують на одній з сторін наручної джойстикової клавіатури у вигляді сенсорної панелі, на яку наклеєна пластикова маска з дев'ятипозиційними прорізами за кількістю пальців руки. Виконання елементів керування дев'ятипозиційними за кількістю пальців руки, та забезпечення таблицею розкладок символів і команд для елементів керування дозволяє скоротити кількість елементів керування, винесених в зону керування з одночасним розширенням функціональних можливостей кожного елементу керування і забезпеченням можливості введення тексту і команд. Установка на корпусі елементу кріплення до руки із забезпеченням можливості доступу кожного пальця до відповідного йому елементу керування і забезпечення руху кисті руки відносно елементів керування дозволяє проводити введення під час руху без обов'язкового візуального контакту з екраном керованого цифрового пристрою. Виконання елементу зв'язку з керованим цифровим пристроєм у вигляді бездротового зв'язку (Blue Tooth, або спеціалізований протокол) дозволить виконувати керування віддаленими стаціонарними цифровими пристроями без посередньої дії портативного цифрового пристрою. Реалізація наручної джойстикової клавіатури дозволяє досягти наступного технічного результату: 29139 4 - можливість вводити текст і команди, як до портативного так і до стаціонарного цифрового пристрою однією рукою, друга рука при цьому залишається повністю вільною; - дозволяє працювати під час руху та виконання інших дій; - повністю або частково імітувати стандартну клавіатуру; - дозволяє працювати із стандартними клавіатурними розкладками «QWERTY» та «ЙЦУКЕН»; - дозволяє проводити введення тексту «сліпим» методом із швидкістю, що конкурує із швидкістю введення на стандартній клавіатурі; - формування рефлексів «сліпого» способу введення відбувається автоматично під час набору тексту; - при введенні з візуальним контактом, рука не закриває підписів елементів керування; - дозволяє керувати портативним цифровим пристроєм «сліпим» методом; - дозволяє імітувати вказівний пристрій «миша»; - наручна джойстикова клавіатура, закріплена на руці, завжди знаходиться в стані готовності, і немає необхідності витягувати цифровий пристрій з сумки або кишені для відповіді на вхідне повідомлення або виконання інших необхідних дій, а потім повертати його назад; На Фіг.1 зображена наручна джойстикова клавіатура з портативним цифровим пристроєм, що знаходиться в режимі введення, закріплена на руці користувача. На Фіг.2 – те ж, в складеному стані. На Фіг.3 зображений варіант елементу кріплення, що не складається, у вигляді чохла. На Фіг.4 зображена будова варіанту елементу керування дев'ятипозиційного джойстика. На Фіг.5 зображена пластикова маска для сенсорного пристрою введення. На Фіг.6 схематично зображений елемент керування та напрями дії на нього, які занесені до демонстраційної таблиці опису роботи джойстика. На Фіг.7 зображений варіант таблиці розкладок символів і команд. Наручна джойстикова клавіатура містить корпус 1 з таблицею розкладок символів і команд 9, елементи керування 3, 4, 5, 6, 7 у вигляді дев'ятипозиційних джойстиків, які називаються J1, J2, J3, J4, J5 відповідно та виконані на бічній поверхні корпусу 1, елемент кріплення до руки 8. Як варіант можливе застосування елементу кріплення, який не складається, на основі захисного чохла, та містить захисний чохол 11, широкий ремінець 10 з таблицею 9 розкладок символів і команд. Елемент керування дев'ятипозиційний джойстик, містить корпус 1, важіль 12, пружний пластик 13 (резинка) з чотирма замикаючими контактними площадками 14, плівка 15 з провідниками і контактними площадками. Можливий варіант виконання елементів керування на базі сенсорної панелі (Фіг.5), яка розташована на тильному боці наручного комп'ютера, та на яку наклеєна пластикова маска 16 з дев'ятипозиційними прорізами 17, 18, 19, 20, 21, які імітують елементи керування джойстики J1, 5 J2, J3, J4, J5, і прорізом 22, який імітує вказівний пристрій «миша». Товщина маски повинна бути такою, щоб елементи керування добре відчувалися пальцями рук в межах від 0,3 до 3мм. Для кращого відчуття елементу керування по периметру прорізу може бути виконаний бордюр шириною від 2 до 5мм. Робота елементів керування. На Фіг.4 зображена будова дев'ятипозиційного джойстика. Мінімальна кількість кнопок, що забезпечують роботу джойстика, рівна чотирьом. Працює джойстик таким чином. При переміщенні джойстика вгору, вниз, вліво, управо замикаються дві кнопки, що стоять рядом, залежно від напряму. При переміщенні джойстика по діагоналі в одному з чотирьох напрямів, замикається одна з чотирьох відповідна цьому діагональному напряму кнопка. При натисненні на джойстик прямо замикаються всі чотири кнопки. Разом чотири кнопки забезпечують усі дев'ять видів натиснень на джойстик. Як альтернатива джойстику, для реалізації заявленого способу, може бути використана сенсорна панель, на яку наклеєна пластикова маска (Фіг.5) з прорізами і бордюрами навколо них, які направляють рухи пальців подібно до джойстиків, що описані вище. Сенсорна панель з маскою повністю імітує роботу джойстиків. Джойстикова клавіатура складається з п'яти елементів керування джойстиків. Кожен джойстик фіксує дев'ять видів натиснень, які відповідають восьми напрямам вгору, униз, вліво, управо і по діагоналі, а також натиснення прямо. Режими роботи кожного джойстика (Фіг.6) зображуються у вигляді таблиці опису роботи джойстика розміром 3´3. Символи в демонстраційній таблиці опису роботи джойстика означають: L – вліво, R – управо, U – вгору, D – вниз, S – прямо, діагональні напрями позначені комбінацією цих символів. Джойстики нумеруються зліва направо від J1 до J5. Джойстик J1 управляється мізинцем правої руки, а розташований окремо джойстик J5 – великим пальцем. Даний порядок рекомендований, і обов'язковий тільки при сліпому методі набору. Таблиця розкладок символів і команд. Таблиці опису роботи джойстиків зведені в єдину таблицю, стовпчики якої відповідають джойстикам J1, J2, J3, J4. Рядки (розкладки) вибираються за допомогою джойстика J5, і відповідають англійській та національним клавіатурним розкладкам, клавішам керування, функціональним клавішам, і т.д. Розкладки символів і команд включають: англійську «QWERTY», національні розкладки (російську, українську «ЙЦУКЕН»), цифрофункціональну розкладку «F1», керування курсором «Move», а також розкладку емуляції вказівного пристрою. Таблиця розкладок символів і команди закріпляється таким чином, щоб в режимі введення (Фіг.1) її було видно, а в складеному стані (Фіг.2) вона може закриватися корпусом пристрою. Переключення розкладок і клавіатурні скорочення. Джойстик J5, керований великим пальцем, використовується для перемикання 29139 6 розкладок клавіатури, та для емуляції клавіш шифтів (Ctrl, Alt, Shift) стандартної клавіатури. При утриманні в натиснутому положенні, джойстик працює, як клавіша Shift тимчасово переходячи в іншу клавіатурну розкладку. Якщо під час натиснення на джойстик J5 не було проведено інших натиснень, перемикач спрацьовує, як клавіша Lock, фіксуючи нову розкладку. Ця фіксація працює також і з Ctrl, Shift, Alt, що дозволяє вводити складні клавіатурні скорочення наприклад Ctrl+Shift+E або Ctrl+Alt+Del. Шифтова комбінація скидається при виборі джойстиком J5 будь-якого іншого не шифтового стану. Розташування таблиці розкладок символів і команд. Таблиця розташовується таким чином, щоб її було видно в режимі введення. У складеному стані під час читання з екрану візуальний контакт з таблицею розкладок необов'язковий. Безпосередня близькість таблиці розкладок і джойстиків необов'язкова, також необов'язкова однакова їх просторова орієнтація так, як для маніпуляцій з джойстиками візуальний контакт з пальцями не потрібний. Сліпий метод набору. Джойстики J1 і J2 відповідають лівій половині стандартної клавіатури, a J3 і J4 правій. Букви «F» і «J» в англійській розкладці або в російсько-українській розкладці «А» і «О», є основою для сліпого методу набору, і при використанні джойстикової клавіатури відповідають натисненню прямо на джойстики J2 і J3. Оскільки клавіатурні розкладки стандартні, то люди що володіють сліпим методом набору, зможуть швидко адаптувати свої навики для роботи з джойстиковою клавіатурою. Щодо людей, які не володіють сліпим методом набору. Оскільки при даному методі набору, один символ можна ввести тільки одним видом руху певного пальця (саме так працюють при сліпому методі набору, а також навчаються роботі даним методом), і візуальний контакт з пальцями не потрібний, то рефлекси швидко сформуються автоматично без спеціального навчання. Таким чином, завдяки автоматично сформованому сліпому методу набору, швидкість вводу на джойстиковій клавіатурі може стати вищою, чим на звичайній. Сліпий метод набору забезпечить дуже високу швидкість набору, яка може конкурувати із швидкістю сліпого методу набору на стандартній клавіатурі. Розміщення команд керування курсором, функціональних клавіш, і т.д. у вигляді стандартних розкладок дозволить сліпим методом не тільки вводити текст, але й повністю управляти портативним цифровим пристроєм. Щоб зробити легшим та швидшим привикання до нового способу вводу, необхідно разом з наручною джойстиковою клавіатурою поставляти навчальну програму. Навчальна програма забезпечить з самого початку правильну роботу користувачів при вводі. Режим вказівного пристрою. У цьому режимі джойстикова клавіатура імітує маніпулятор «миша». Даний режим включається джойстиком 7 J5, та є режимом за замовчуванням при ввімкнені наручного комп'ютера. Джойстик J4, в цьому режимі, працює як вказівний пристрій. Джойстики J1 і J3 відповідають лівій і правій кнопкам мишки. Джойстик J2 відповідає елементу керування Scroll, і забезпечує вертикальну і горизонтальну прокрутку. Можливий варіант виконання наручної джойстикової клавіатури в якому вказівний пристрій виконаний у вигляді окремого елементу керування, розташованого на корпусі пристрою в зоні досяжності пальців користувача. Кріплення наручної джойстикової клавіатури. Для забезпечення роботи наручної джойстикової клавіатури під час руху, наручна джойстикова клавіатура повинна жорстко кріпитися до передпліччя руки з боку долоні, так щоб кінчики пальців легко діставали до джойстиків 3, 4, 5, 6, 7, які розташовані на бічній поверхні корпусу 1 (Фіг.1). Щоб закріплена таким чином наручна джойстикова клавіатура не заважала в роботі, бажано передбачити можливість прибирати її, переміщуючи вгору по передпліччю руки (Фіг.2). Наручна джойстикова клавіатура може знаходитися в режимі введення, коли пальці торкаються джойстиків, та в складеному стані. У складеному стані з екрану портативного цифрового пристрою 2 можна зчитувати інформацію, а також можна керувати ним іншою рукою, але при цьому він не заважає роботі тієї руки, на якій закріплений. Для жорсткого кріплення наручної джойстикової клавіатури на руці використовується направляюча пластинка, яка закріплюється на руці двома ремінцями або широким браслетом поверх одягу. У недорогих моделях наручного комп'ютера функція складання може бути відсутньою. На Фіг.3 зображений елемент кріплення наручної джойстикової клавіатури, яка не складається, кріплення виконано на основі захисного чохла. Наручна джойстикова клавіатура кріпиться на передпліччі руки за допомогою широкого ремінця або браслета. Робота лівою рукою. Щоб з наручною джойстиковою клавіатурою можна було працювати лівою і правою рукою, можливий її варіант, в якому таблиця розкладок символів та команд закріпляється, як на верхній так і на тильному боці корпусу. Закріпивши заявлений пристрій тильним боком на лівій руці можливо вільно діставати усі елементи керування. Керування стаціонарними цифровими пристроями. Виконання елементу зв'язку з цифровим пристроєм безпривідним (Blue Tooth, або інший протокол) дозволить вільно керувати також стаціонарними комп'ютерами, медіацентрами та іншими стаціонарними цифровими пристроями, які мають великий екран. Використання джойстикової клавіатури забезпечить оператору значно більшу мобільність та зручність, чим стандартна клавіатура. Даний режим роботи буде зручним під час роботи з аудиторією (презентації, викладацька робота, і т.д.), підчас роботи з великорозмірними технологічними комплексами на виробництві, 29139 8 письменникам, а також просто під час відпочинку. У недорогих моделях безпровідний зв'язок може бути відсутнім в такому разі керування стаціонарними цифровими пристроями здійснюється через посередню дію портативного цифрового пристрою, який обладнаний безпривідним зв'язком. 9 29139 10
