Вогнегасна міна

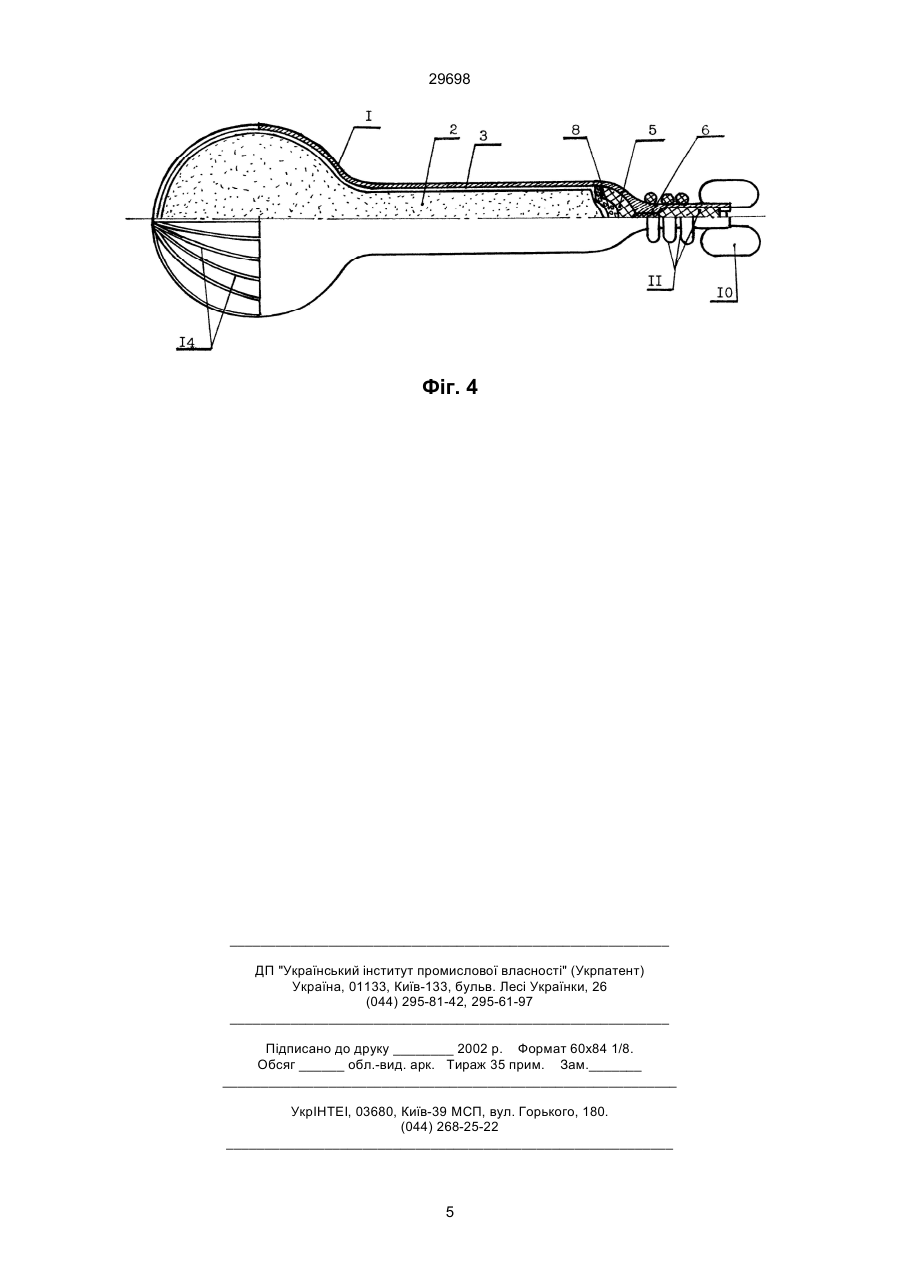

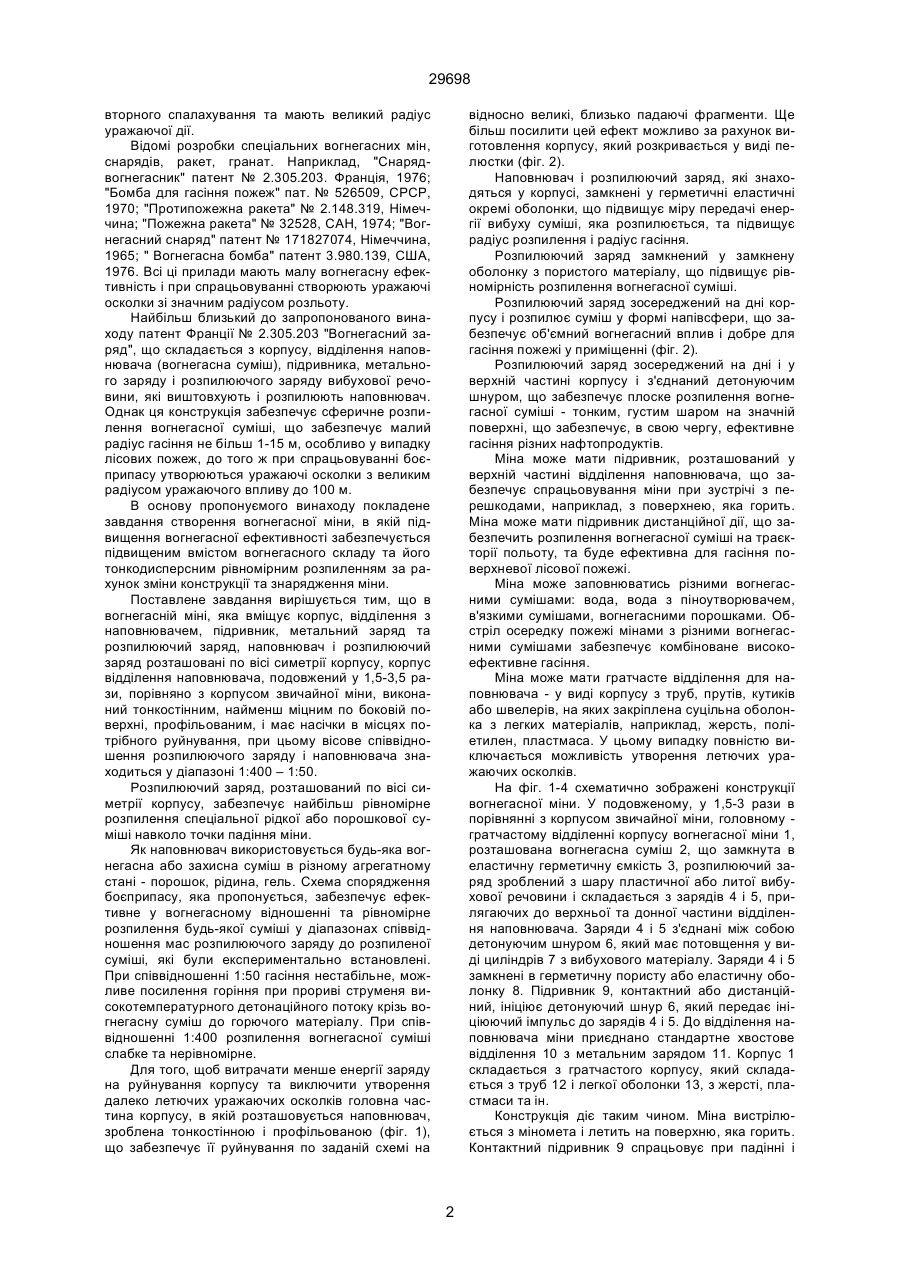

1. Вогнегасна міна, у якій містяться корпус, відділення з наповнювачем, підривник, метальний заряд і розпилюючий заряд, яка відрізняється тим, що наповнювач і розпилюючий заряд розташовані по осі симетрії корпуса, корпус відділення з наповнювачем має насічки в місцях потрібного руйнування, при цьому вагове співвідношення розпилюючого заряду і наповнювача знаходиться у діапазоні 1:50-1:400. 29698 вторного спалахування та мають великий радіус уражаючої дії. Відомі розробки спеціальних вогнегасних мін, снарядів, ракет, гранат. Наприклад, "Снарядвогнегасник" патент № 2.305.203. Франція, 1976; "Бомба для гасіння пожеж" пат. № 526509, СРСР, 1970; "Протипожежна ракета" № 2.148.319, Німеччина; "Пожежна ракета" № 32528, САН, 1974; "Вогнегасний снаряд" патент № 171827074, Німеччина, 1965; " Вогнегасна бомба" патент 3.980.139, США, 1976. Всі ці прилади мають малу вогнегасну ефективність і при спрацьовуванні створюють уражаючі осколки зі значним радіусом розльоту. Найбільш близький до запропонованого винаходу патент Франції № 2.305.203 "Вогнегасний заряд", що складається з корпусу, відділення наповнювача (вогнегасна суміш), підривника, метального заряду і розпилюючого заряду вибухової речовини, які виштовхують і розпилюють наповнювач. Однак ця конструкція забезпечує сферичне розпилення вогнегасної суміші, що забезпечує малий радіус гасіння не більш 1-15 м, особливо у випадку лісових пожеж, до того ж при спрацьовуванні боєприпасу утворюються уражаючі осколки з великим радіусом уражаючого впливу до 100 м. В основу пропонуємого винаходу покладене завдання створення вогнегасної міни, в якій підвищення вогнегасної ефективності забезпечується підвищеним вмістом вогнегасного складу та його тонкодисперсним рівномірним розпиленням за рахунок зміни конструкції та знарядження міни. Поставлене завдання вирішується тим, що в вогнегасній міні, яка вміщує корпус, відділення з наповнювачем, підривник, метальний заряд та розпилюючий заряд, наповнювач і розпилюючий заряд розташовані по вісі симетрії корпусу, корпус відділення наповнювача, подовжений у 1,5-3,5 рази, порівняно з корпусом звичайної міни, виконаний тонкостінним, найменш міцним по боковій поверхні, профільованим, і має насічки в місцях потрібного руйнування, при цьому вісове співвідношення розпилюючого заряду і наповнювача знаходиться у діапазоні 1:400 – 1:50. Розпилюючий заряд, розташований по вісі симетрії корпусу, забезпечує найбільш рівномірне розпилення спеціальної рідкої або порошкової суміші навколо точки падіння міни. Як наповнювач використовується будь-яка вогнегасна або захисна суміш в різному агрегатному стані - порошок, рідина, гель. Схема спорядження боєприпасу, яка пропонується, забезпечує ефективне у вогнегасному відношенні та рівномірне розпилення будь-якої суміші у діапазонах співвідношення мас розпилюючого заряду до розпиленої суміші, які були експериментально встановлені. При співвідношенні 1:50 гасіння нестабільне, можливе посилення горіння при прориві струменя високотемпературного детонаційного потоку крізь вогнегасну суміш до горючого матеріалу. При співвідношенні 1:400 розпилення вогнегасної суміші слабке та нерівномірне. Для того, щоб витрачати менше енергії заряду на руйнування корпусу та виключити утворення далеко летючих уражаючих осколків головна частина корпусу, в якій розташовується наповнювач, зроблена тонкостінною і профільованою (фіг. 1), що забезпечує її руйнування по заданій схемі на відносно великі, близько падаючі фрагменти. Ще більш посилити цей ефект можливо за рахунок виготовлення корпусу, який розкривається у виді пелюстки (фіг. 2). Наповнювач і розпилюючий заряд, які знаходяться у корпусі, замкнені у герметичні еластичні окремі оболонки, що підвищує міру передачі енергії вибуху суміші, яка розпилюється, та підвищує радіус розпилення і радіус гасіння. Розпилюючий заряд замкнений у замкнену оболонку з пористого матеріалу, що підвищує рівномірність розпилення вогнегасної суміші. Розпилюючий заряд зосереджений на дні корпусу і розпилює суміш у формі напівсфери, що забезпечує об'ємний вогнегасний вплив і добре для гасіння пожежі у приміщенні (фіг. 2). Розпилюючий заряд зосереджений на дні і у верхній частині корпусу і з'єднаний детонуючим шнуром, що забезпечує плоске розпилення вогнегасної суміші - тонким, густим шаром на значній поверхні, що забезпечує, в свою чергу, ефективне гасіння різних нафтопродуктів. Міна може мати підривник, розташований у верхній частині відділення наповнювача, що забезпечує спрацьовування міни при зустрічі з перешкодами, наприклад, з поверхнею, яка горить. Міна може мати підривник дистанційної дії, що забезпечить розпилення вогнегасної суміші на траєкторії польоту, та буде ефективна для гасіння поверхневої лісової пожежі. Міна може заповнюватись різними вогнегасними сумішами: вода, вода з піноутворювачем, в'язкими сумішами, вогнегасними порошками. Обстріл осередку пожежі мінами з різними вогнегасними сумішами забезпечує комбіноване високоефективне гасіння. Міна може мати гратчасте відділення для наповнювача - у виді корпусу з труб, прутів, кутиків або швелерів, на яких закріплена суцільна оболонка з легких матеріалів, наприклад, жерсть, поліетилен, пластмаса. У цьому випадку повністю виключається можливість утворення летючих уражаючих осколків. На фіг. 1-4 схематично зображені конструкції вогнегасної міни. У подовженому, у 1,5-3 рази в порівнянні з корпусом звичайної міни, головному гратчастому відділенні корпусу вогнегасної міни 1, розташована вогнегасна суміш 2, що замкнута в еластичну герметичну ємкість 3, розпилюючий заряд зроблений з шару пластичної або литої вибухової речовини і складається з зарядів 4 і 5, прилягаючих до верхньої та донної частини відділення наповнювача. Заряди 4 і 5 з'єднані між собою детонуючим шнуром 6, який має потовщення у виді циліндрів 7 з вибухового матеріалу. Заряди 4 і 5 замкнені в герметичну пористу або еластичну оболонку 8. Підривник 9, контактний або дистанційний, ініціює детонуючий шнур 6, який передає ініціюючий імпульс до зарядів 4 і 5. До відділення наповнювача міни приєднано стандартне хвостове відділення 10 з метальним зарядом 11. Корпус 1 складається з гратчастого корпусу, який складається з труб 12 і легкої оболонки 13, з жерсті, пластмаси та ін. Конструкція діє таким чином. Міна вистрілюється з міномета і летить на поверхню, яка горить. Контактний підривник 9 спрацьовує при падінні і 2 29698 контакті з поверхнею матеріалу, який горить. Форма, розташування зарядів 4, 5, 6 у корпусі 1 і порядок їх ініціювання підривником 9 забезпечують дисковидну конфігурацію та значний радіус до 36 м розпилення вогнегасної суміші та ефективність її вогнегасної дії. Вибухова хвиля, проходячи через пористу та еластичну оболонку 3, зменшує та розтягує в глибину перепад тиску, вирівнює фронт, чим знижує бризантний вплив та підвищує дальність і рівномірність розпилення вогнегасної суміші. Головна частина корпусу не руйнується з утворенням уражаючих осколків. Оболонка 13, що оточує гратчастий корпус 12, має насічки та руйнується по заданій конфігурації, не утворюючи далеко летючих уражаючий осколків. Конструкція на фіг. 2 призначена для дистанційного спрацьовування при підльоті міни до осередку пожежі на дистанцію від 5 до 20 м. Міна працює таким чином. При пострілі з міномету метальний заряд 11 підпалює детонуючий шнур 6, маючий певний час горіння та ініціюючий спрацьовування розпилюючого заряду 5 на певній дистанції 400 м, 1 км, 3 км від зрізу ствола. При виборі позиції, з якої ведеться обстріл осередку пожежі, дальноміром визначають дистанцію та встановлюють на уповновільнюючих пристроях необхідний час горіння заряду - дистанцію спрацьовування. При спрацьовуванні розпилено-метального заряду 5 утворюється відносно потужна вибухова хвиля, яка при взаємодії з пористою еластичною оболонкою 3 вирівнює та згладжує свій фронт, чим під вищує ступінь метального впливу. У результаті вибухова хвиля рівномірно по всій площі перетину міни проникає в шар вогнегасної суміші, змішується з нею. При розриві головної частини корпусу з насічками 14, що облягають розрив, утворюється потужний струменевий газопорошковий потік, що розповсюджується на значну дальність. Більш потужною у вогнегасному відношенні, але в 2-4 рази менш дальнобійною, є конструкція надкаліберної міни на фіг. 3, 4. Міна з надкаліберною головною частиною може бути ударного спрацювання - в такому випадку вона має підривник 9, розташований у верхній частині відділення з наповнювачем, та розпилюючий заряд 4, 5 (фіг. 3). Міна працює аналогічно міні на фіг. 1, але має значно збільшену площу ефективного вогнегасного впливу. Міна з надкаліберною головною частиною може бути дистанційної дії - в цьому випадку вона має детонуючий шнур 6 дистанційної дії (фіг. 4) і розпилюючий заряд 5, розташований на дні корпусу. Міна працює аналогічно міні на фіг. 1, але має значно збільшену дальність і площу ефективної дії. Експериментальні дані по дії міни калібру 120 мм подані в таблиці. Даний винахід дозволяє ефективно гасити пожежі, на які неможливо своєчасно доставити традиційну пожежну техніку і обслуговуючий персонал. Це пожежі: лісові (верхні та низові), у горах, степу, багатоповерхових будинках на даху і т.і. Таблиця Подовжена міна Подовжена міна Надкадіберна міна Надкаліберна міна ударного спрадистанційного ударного спрацьо- дистанційного спрацьовування спрацьовування вування цьовування Умови дії Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 При траєкторії польоту міни під кутом не більш 45° до поверхні, яка горить Далекість, м до 6 м до 20 м Площа гасіння, м2 до 20 м2 до 35 м2 до 35 м2 до 40 м2 Кількість вогнегасної до 16 кг до 16 кг до 30 кг до 30 кг суміші, кг При траєкторії польоту міни під кутом більш 45° до поверхні, яка горить Далекість, м до 20 м до 20 м Площа гасіння, м2 до 10 м2 до 30 м2 до 25 м2 до 50 м2 Кількість вогнегасної до 16 кг до 16 кг до 30 кг до 30 кг суміші, кг Конструкція міни 3 29698 Фіг. 1 Фіг. 2 Фіг. 3 4 29698 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
