Захисна багатоствольна комбінована вогнегасна установка

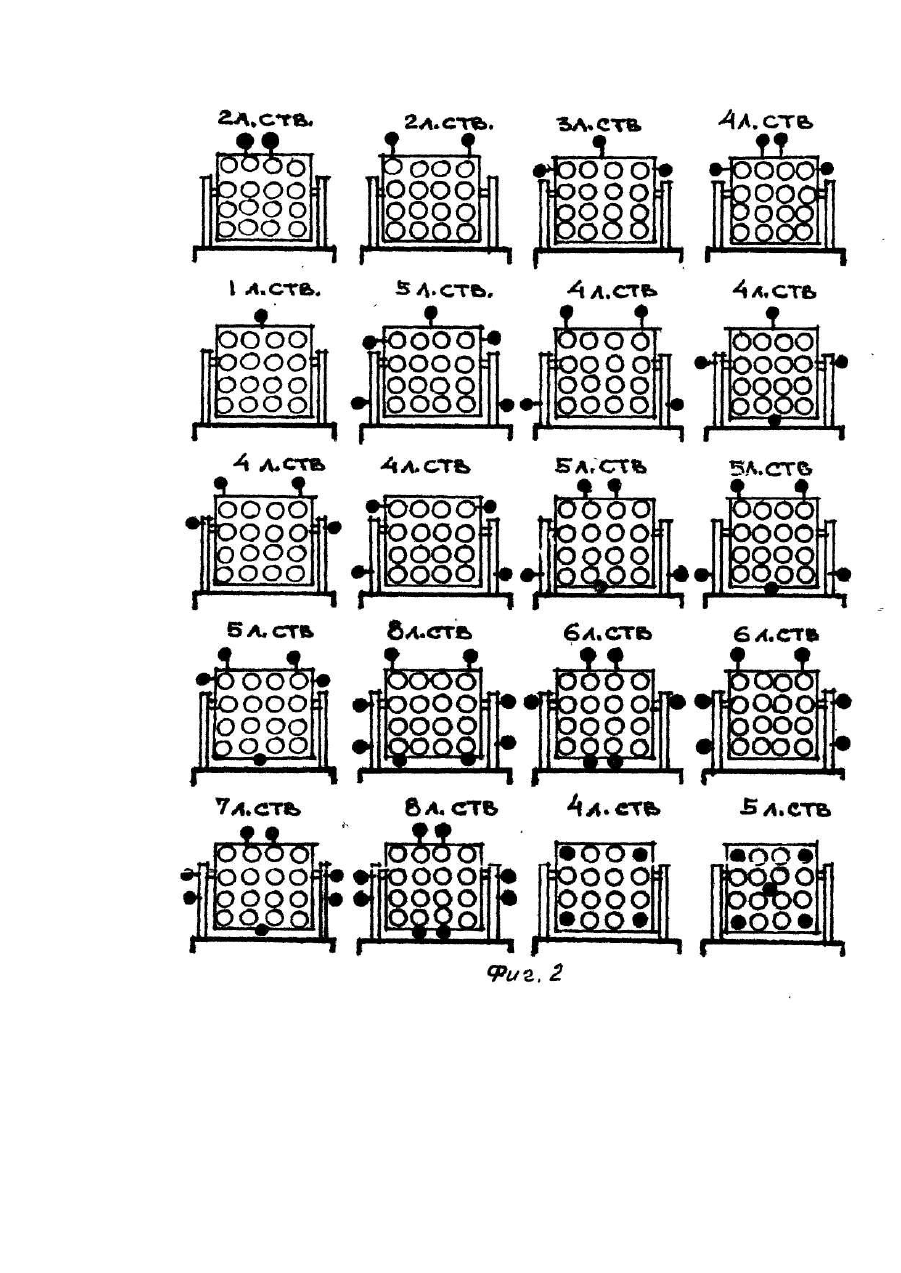

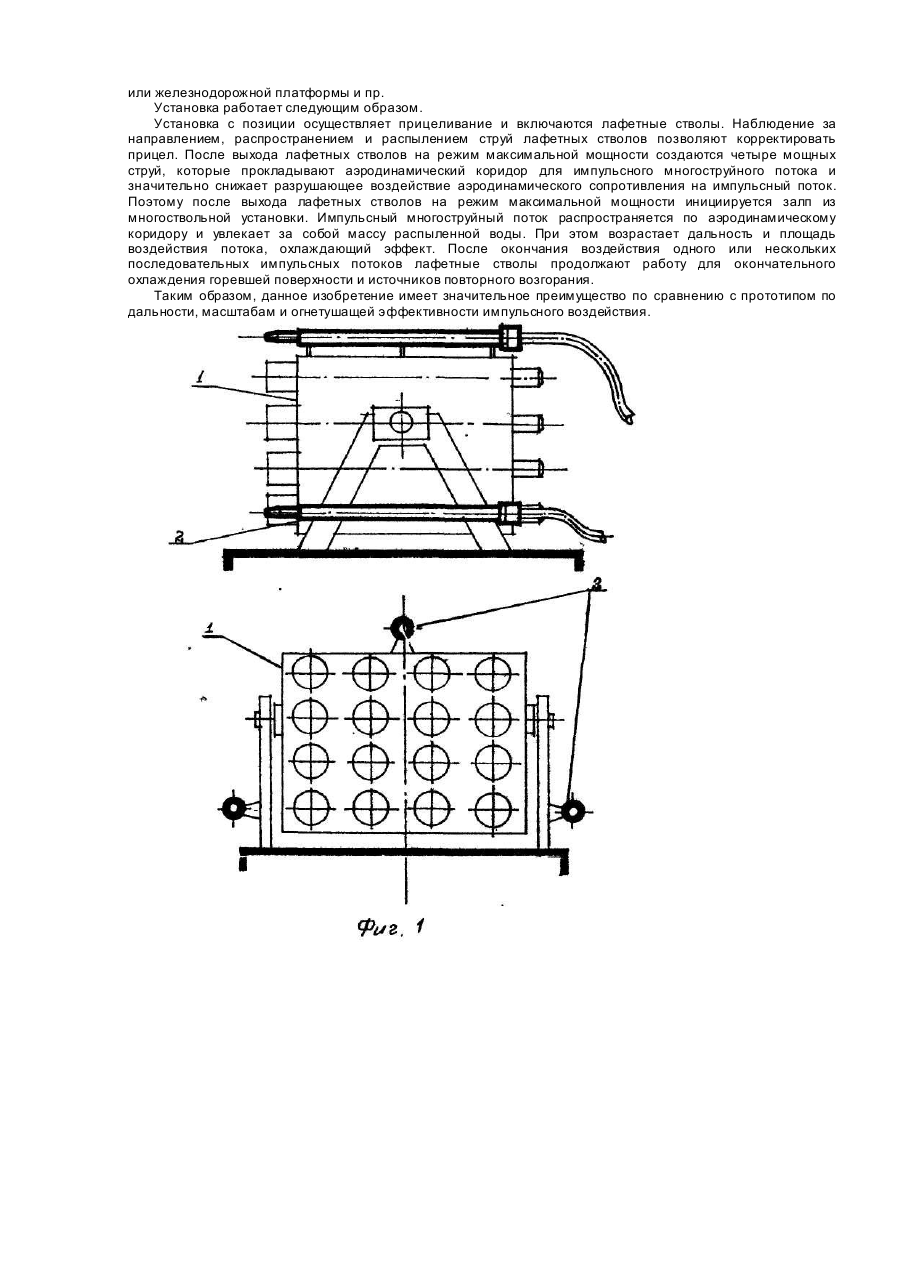

Изобретение относится к технике пожаротушения и защитного воздействия и может быть использовано для тушения различных пожаров и решения, возникающих при тушении пожаров в районах ликвидации последствий аварий, катастроф, диверсий, смежных защитных задач; подавления воспламенений, предотвращения объемных взрывов, постановка светотепло-защитных завес, локализация радиоактивных и токсичных пылей. Известно устройство для тушения пожара, содержащее несколько параллельно расположенных емкостей с последовательно расположенными в каждой из них газогенерирующим зарядом и порошковым огнетуша щим составом [1]. Описанное в патенте устройство предусматривает многоступенчатый, малоэффективный процесс передачи энергии генерируемых газов метаемому огнетушащему составу, что приводит к малой дальности и площади эффективного огнетуша щего воздействия. Установка предусматривает лишь использование огнетуша щего порошка, что ограничивает ее огнетуша щие возможности в плане комбинированной подачи огнетуша щи х составов. Газопорошковый поток при воздействии аэродинамического сопротивления интенсивно разрушается и теряет много огнетушащего состава по траектории своего движения. Огнетушащее действие импульсного потока кратковременно и не может обеспечить тушения мощных локальных очагов, источников повторного воспламенения с большим запасом тепла. Вышеупомянутые недостатки частично устраняет созданная автором многоствольная установка на базе танкового шасси [2]. Залпом из 10 стволов распыляется 300 кг порошка и создается мощный огнетуша щий поток с дальностью огнетушащего действия до 100 м. Конструкция ствола и использование заряда из быстрозгорающего пороха обеспечивает высокую степень полезного использования энергии пороговых газов. Конструкция ствола также обеспечивает распыление различных огнетуша щих составов - порошка, жидкости, пасты, сыпучие материалы. Однако за срезом ствола газопорошковый поток все же подвергается интенсивному аэродинамическому разрушению, что снижает дальность и площадь эффективного огнетуша щего содействия. Данная установка не может обеспечить длительного охлаждающего воздействия после сбития пламени импульсным потоком. Задачей настоящего изобретения является совершенствование многоствольной огнетушащей импульсной установки, содержащей стволы, заполненные огнетуша щим составом и пороховыми метательными зарядами в плане повышения дальности и площади огнетушащего воздействия установки путем создания комбинированного огнетушаще го потока, сочетающего традиционную струйную подачу и импульсный выброс огнетушащи х составом, что позволит увеличить дальность, эффективность огнетуша щего потока, а также расширить диапазон решаемых им задач. Поставленная задача решается тем, что параллельно импульсным стволом пакета смонтированы лафетные гидравлические или пневматические стволы со шлангами (рукавными) в количестве не менее одного. Лафетный ствол имеет длину не менее 0,2 длины ствола в пакете. Этот нижний предел длины стволов объясняется тем, что при меньшей длине технически трудно обеспечить фиксированное положение лафетных стволов относительно пакета стволов, а также тем, что снижается дальность действия струи из лафетного ствола. Калибр лафе тного ствола не превышает калибр импульсного ствола. Оптимальный калибр импульсного ствола от 100 до 250 мм. Калибр лафетного ствола более 100мм требует мощных, тяжелых и громоздких насосов. На пакете стволов расположен один лафетный ствол, в этом случае целесообразно его расположить над осью симметрии пакета стволов, соосно с ней. На пакете стволов расположено два спаренных лафе тных ствола, в этом случае и х также целесообразно расположить над осью пакета стволов, соосно с ней. На пакете стволов по углам пакета расположено два лафетных ствола, в этом случае их целесообразно ориентировать параллельно стволам пакета или под небольшим углом к стволам пакета, при этом оси лафетных стволов должны сходиться на дистанции не менее 50 м рт. пакета. На пакете стволов могут быть расположены три лафетных ствола, один над осью симметрии пакета, два по углам верхней плоскости пакета или посередине боковых плоскостей пакета параллельно оси пакета. На пакете стволов могут быть расположены 4 лафетных ствола, при этом наиболее целесообразно их расположить следующим образом - два на верхней плоскости пакета, а по одному - посередине боковых плоскостей пакета или по одному лафетному стволу посередине всех плоскостей поверхности пакета - верхней, нижней и двух боковых. На пакете могут быть расположены восемь лафетных стволов по два на каждой плоскости боковой поверхности пакета. На пакете могут быть расположены шесть лафетных стволов по два с верхней и по два с боковых плоскостей пакета, При всех вышеописанных вариантах наиболее целесообразного расположения лафетных стволов, они должны быть параллельны оси пакета или находиться под небольшим углом относительно по этой оси, так, чтобы оси лафетных стволов сходились на дистанции не ниже 50 м от пакета. В дальнейшем предлагаемое изобретение поясняется конкретными примерами его выполнения, в частности, чертежами, на которых представлены различные варианты размещения лафетных стволов вокруг пакета стволов согласно изобретению. На фиг. 1 изображен общий вид многоствольной установки с тремя лафетными стволами; на фиг. 2 схематично различные варианты компановки лафетными стволами на многоствольном пакете. По аналогии с существующими пожарными машинами на одном шасси располагаются не более двух мощных лафетных стволов. Известна газотурбинная установка, где вокруг сопла авиационного двигателя расположены 4 лафетных ствола. Чем больше стволов вокруг многоствольного пакета, тем более мощный многоструйный пакет возможно создать. Однако практика показывает, что один мощный насос может обслуживать только два лафетных ствола. Остальные стволы могут питаться от специальной насосной машины. Поэтому на настоящем уровне технического развития гидравлической техники на многоствольном лафете целеобразно расположить не более 4 лафетных стволов. На прилагаемых фиг. 1 и 2 приняты следующие обозначения: 1 – многоствольный пакет, 2 - лафетный ствол. Для монтажа установки могут быть использованы самые различные шасси: танка, самоходноартиллерийской установки, грузовика, бронетранспортера, джипа, лафета, прицепа, катера, корабля, морской или железнодорожной платформы и пр. Установка работает следующим образом. Установка с позиции осуществляет прицеливание и включаются лафетные стволы. Наблюдение за направлением, распространением и распылением струй лафетных стволов позволяют корректировать прицел. После выхода лафетных стволов на режим максимальной мощности создаются четыре мощных струй, которые прокладывают аэродинамический коридор для импульсного многоструйного потока и значительно снижает разрушающее воздействие аэродинамического сопротивления на импульсный поток. Поэтому после выхода лафетных стволов на режим максимальной мощности инициируется залп из многоствольной установки. Импульсный многоструйный поток распространяется по аэродинамическому коридору и увлекает за собой массу распыленной воды. При этом возрастает дальность и площадь воздействия потока, охлаждающий эффект. После окончания воздействия одного или нескольких последовательных импульсных потоков лафетные стволы продолжают работу для окончательного охлаждения горевшей поверхности и источников повторного возгорания. Таким образом, данное изобретение имеет значительное преимущество по сравнению с прототипом по дальности, масштабам и огнетушащей эффективности импульсного воздействия.
