Пристрій для підв’язування і опускання рослин закритого ґрунту

Номер патенту: 31346

Опубліковано: 10.04.2008

Автор: Матісон Тамара Іванівна

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для підв'язування і опускання рослин закритого ґрунту, що містить навивальну частину, що оснащається шпагатом, гачок і фіксатор шпагату, який відрізняється тим, що навивальна частина виконана у вигляді порожнистого циліндра, який має вертикальну орієнтацію, на боковій поверхні циліндра виконаний проріз для фіксації кінця шпагату, на верхній основі циліндра виконаний верхній диск більшого радіуса, на верхньому диску розташований гачок, причому гачок виконаний зміщеним від осі циліндра, на нижній основі циліндра виконаний нижній диск більшого радіуса, на нижньому диску розташований фіксатор шпагату, виконаний у вигляді виступу, нижній диск додатково оснащений ребрами жорсткості.

2. Пристрій для підв'язування й опускання рослин закритого ґрунту за п. 1, який відрізняється тим, що виконаний з полімерного матеріалу.

Текст

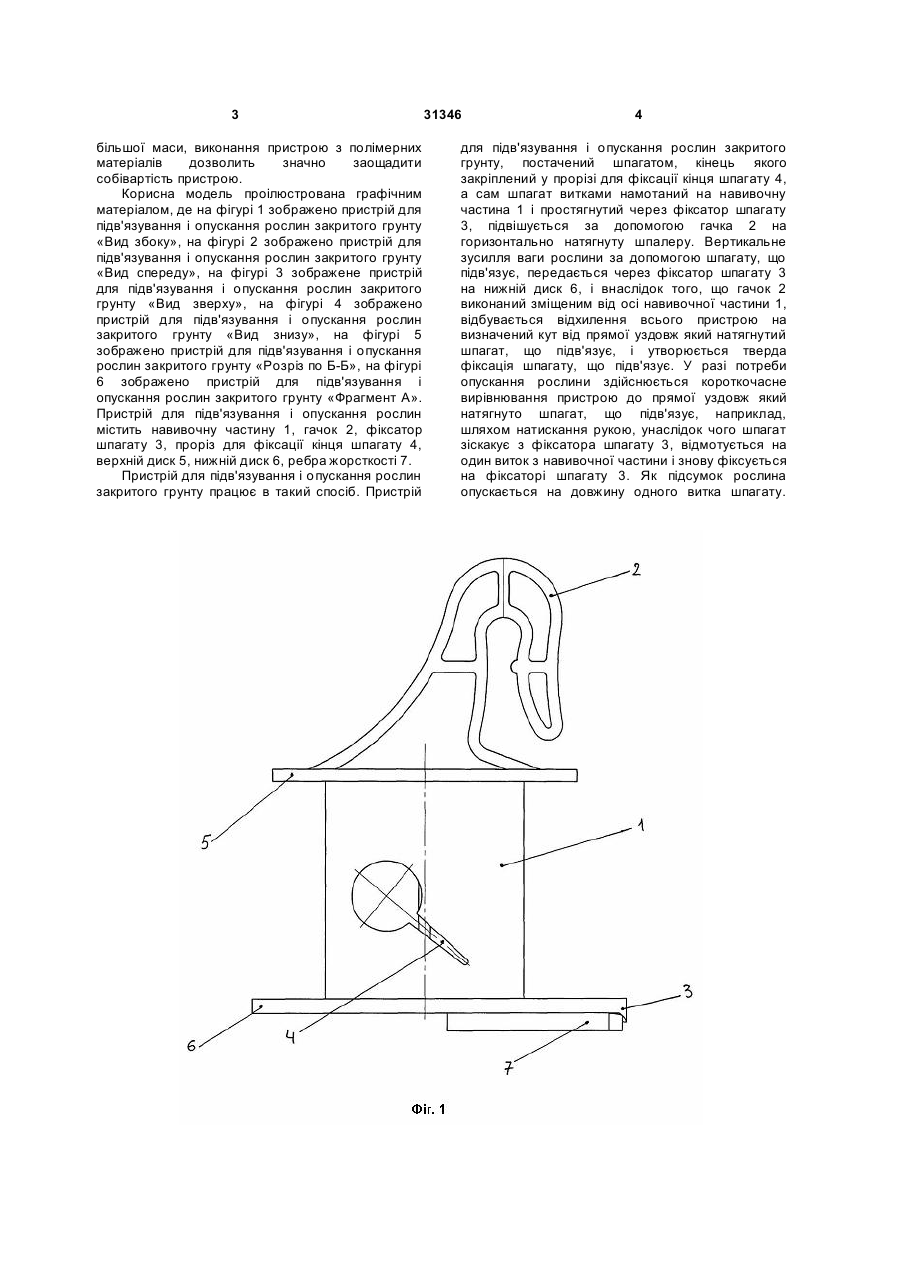

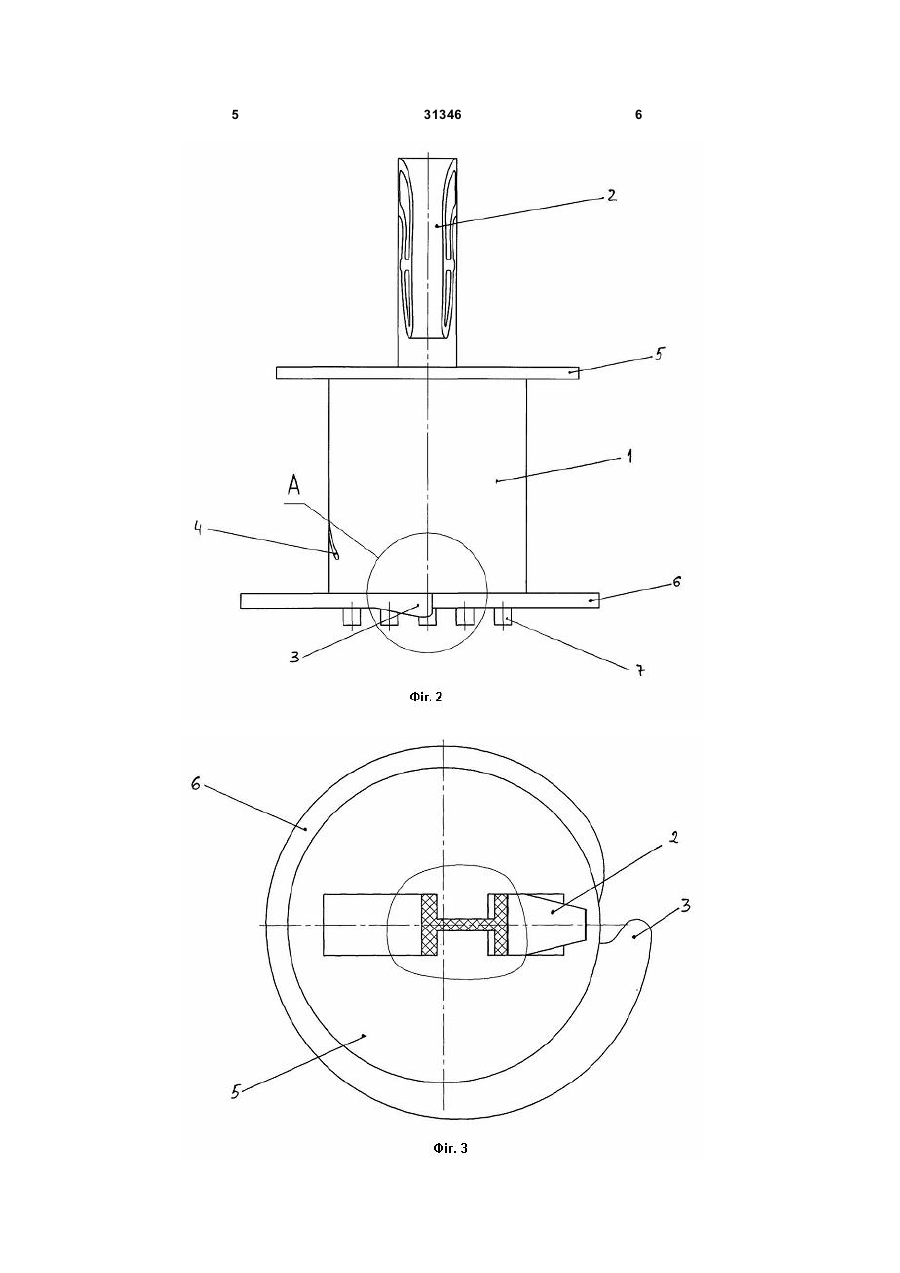

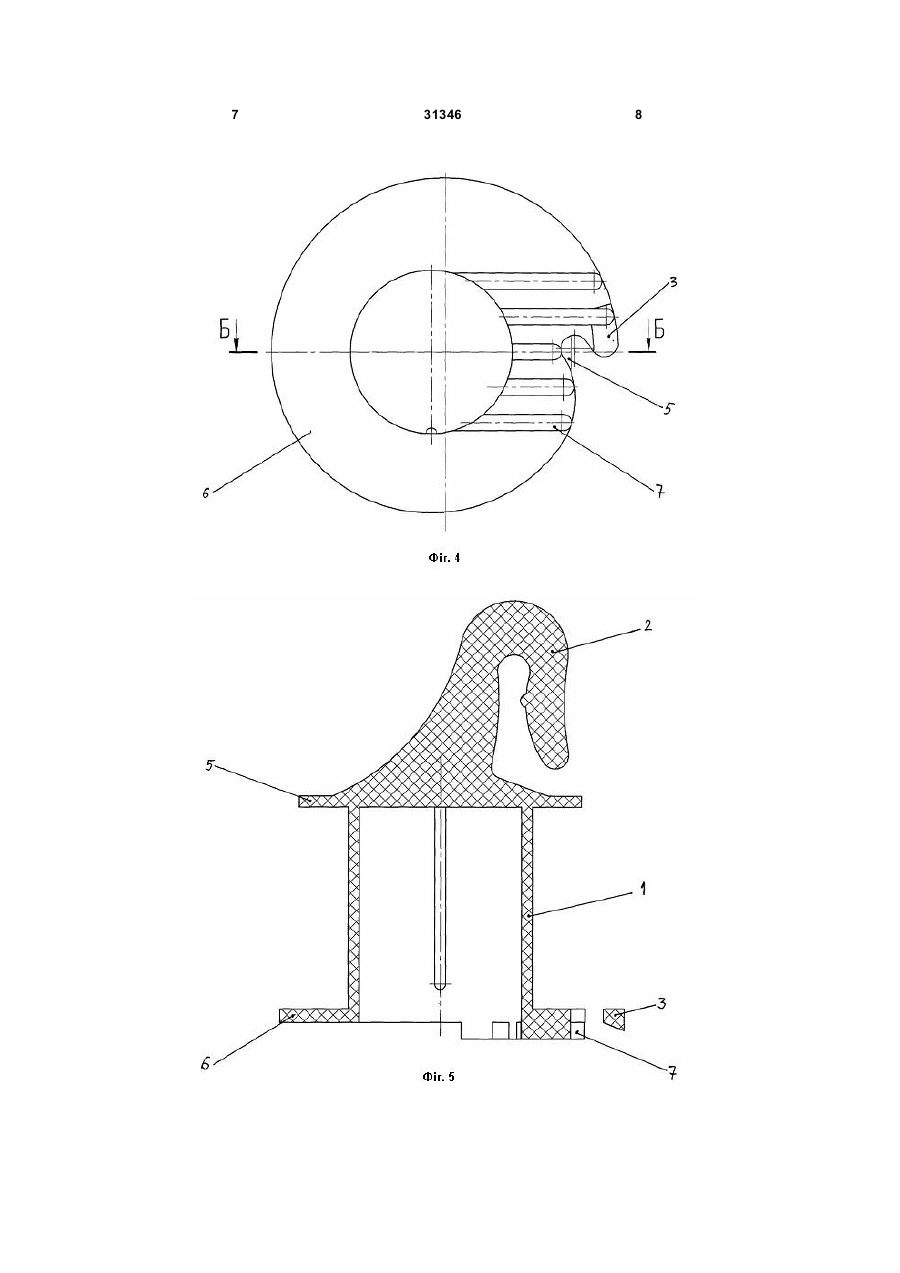

1. Пристрій для підв'язування і опускання рослин закритого ґрунту, що містить навивальну частину, що оснащається шпагатом, гачок і фіксатор шпагату, який відрізняється тим, що навивальна частина виконана у вигляді порожнистого циліндра, який має вертикальну орієнтацію, на боковій поверхні циліндра 3 більшої маси, виконання пристрою з полімерних матеріалів дозволить значно заощадити собівартість пристрою. Корисна модель проілюстрована графічним матеріалом, де на фігурі 1 зображено пристрій для підв'язування і опускання рослин закритого грунту «Вид збоку», на фігурі 2 зображено пристрій для підв'язування і опускання рослин закритого грунту «Вид спереду», на фігурі 3 зображене пристрій для підв'язування і опускання рослин закритого грунту «Вид зверху», на фігурі 4 зображено пристрій для підв'язування і опускання рослин закритого грунту «Вид знизу», на фігурі 5 зображено пристрій для підв'язування і опускання рослин закритого грунту «Розріз по Б-Б», на фігурі 6 зображено пристрій для підв'язування і опускання рослин закритого грунту «Фрагмент А». Пристрій для підв'язування і опускання рослин містить навивочну частину 1, гачок 2, фіксатор шпагату 3, проріз для фіксації кінця шпагату 4, верхній диск 5, нижній диск 6, ребра жорсткості 7. Пристрій для підв'язування і опускання рослин закритого грунту працює в такий спосіб. Пристрій 31346 4 для підв'язування і опускання рослин закритого грунту, постачений шпагатом, кінець якого закріплений у прорізі для фіксації кінця шпагату 4, а сам шпагат витками намотаний на навивочну частина 1 і простягнутий через фіксатор шпагату 3, підвішується за допомогою гачка 2 на горизонтально натягнуту шпалеру. Вертикальне зусилля ваги рослини за допомогою шпагату, що підв'язує, передається через фіксатор шпагату 3 на нижній диск 6, і внаслідок того, що гачок 2 виконаний зміщеним від осі навивочної частини 1, відбувається відхилення всього пристрою на визначений кут від прямої уздовж який натягнутий шпагат, що підв'язує, і утворюється тверда фіксація шпагату, що підв'язує. У разі потреби опускання рослини здійснюється короткочасне вирівнювання пристрою до прямої уздовж який натягнуто шпагат, що підв'язує, наприклад, шляхом натискання рукою, унаслідок чого шпагат зіскакує з фіксатора шпагату 3, відмотується на один виток з навивочної частини і знову фіксується на фіксаторі шпагату 3. Як підсумок рослина опускається на довжину одного витка шпагату. 5 31346 6 7 31346 8 9 Комп’ютерна верстка А. Крулевський 31346 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for tieing and dropping indoor plants

Автори англійською

Matison Tamara Ivanivna

Назва патенту російською

Устройство для подвязки и опускания растений закрытого грунта

Автори російською

Матисон Тамара Ивановна

МПК / Мітки

МПК: A01G 9/12

Мітки: підв'язування, ґрунту, опускання, пристрій, рослин, закритого
