Побутовий газолічильник

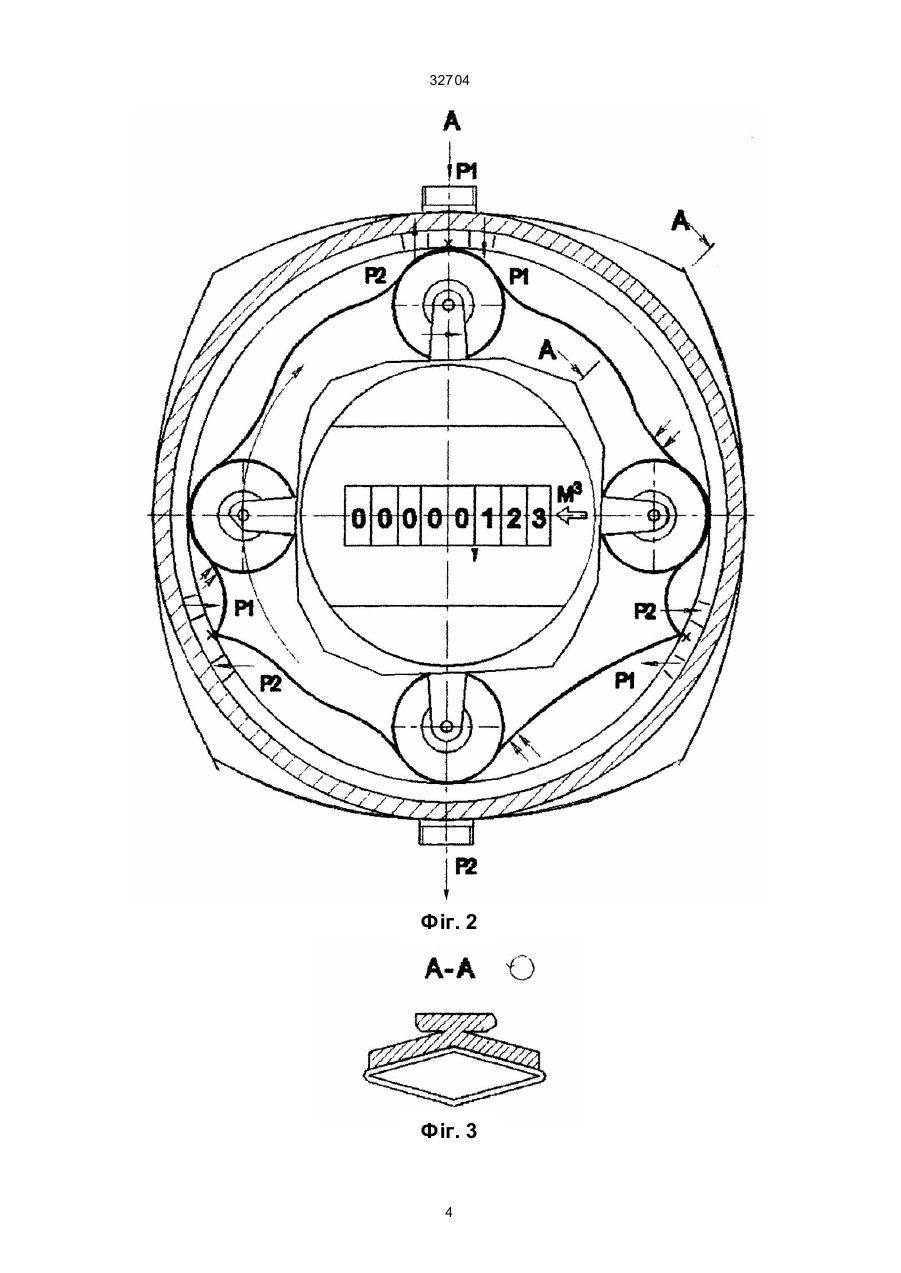

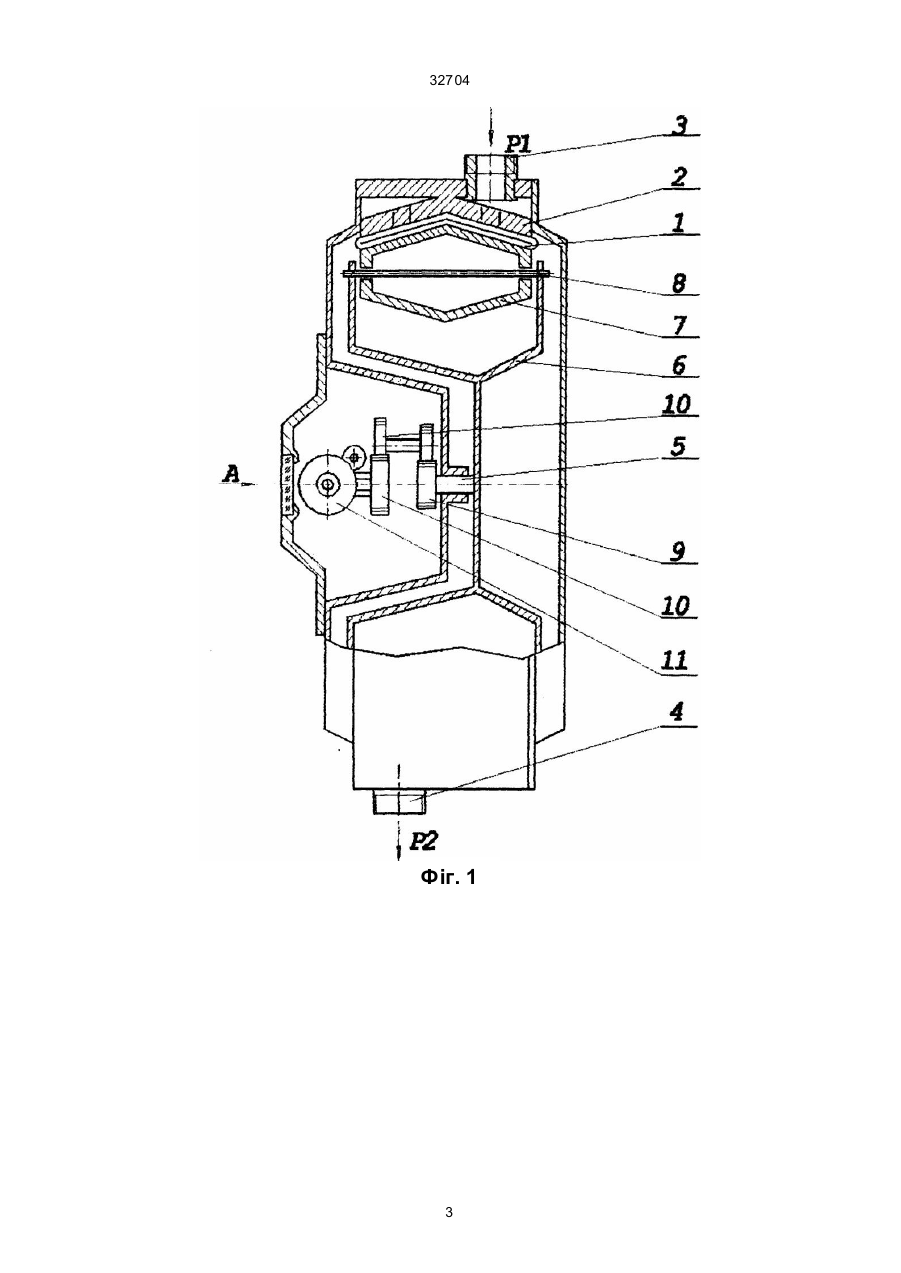

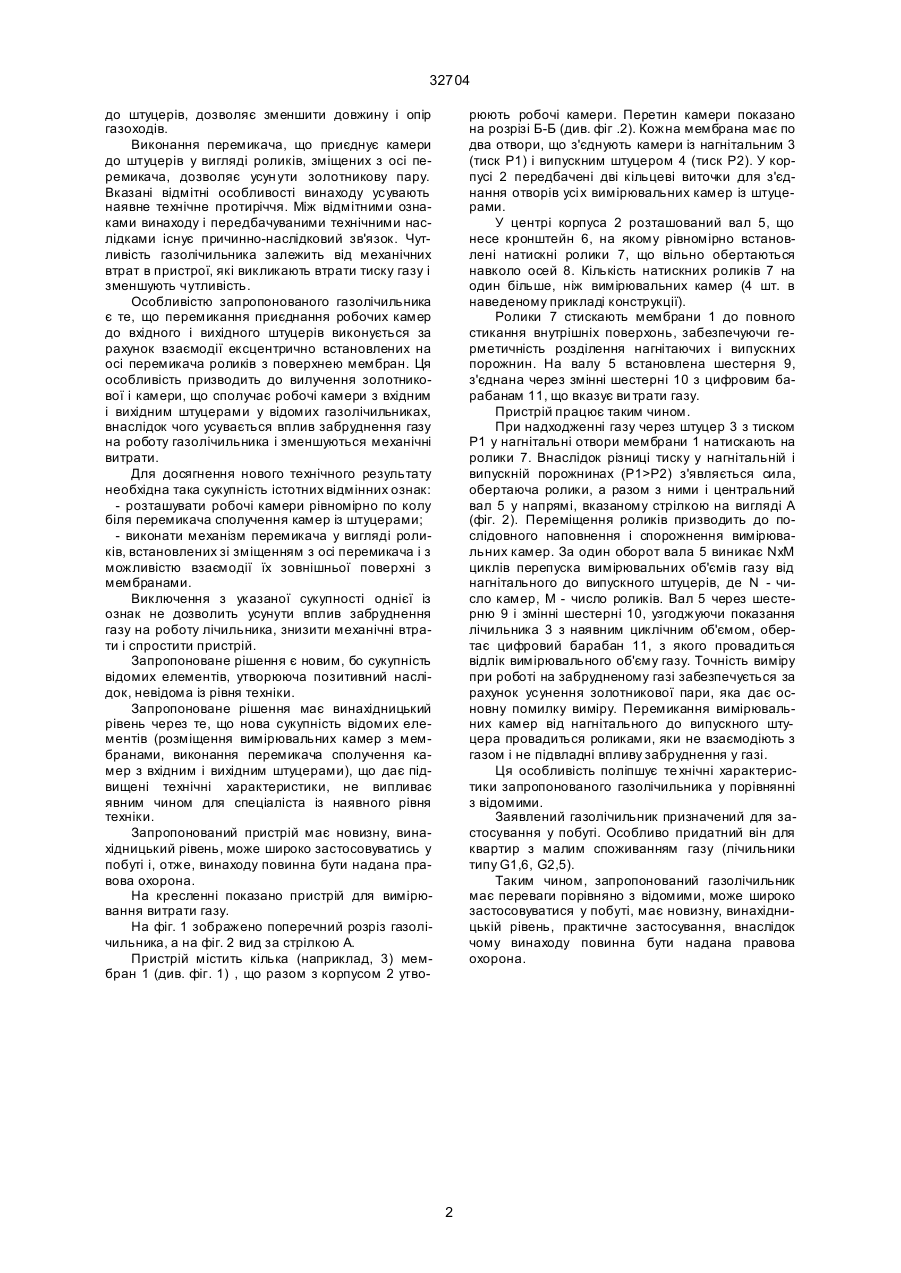

Побутовий газолічильник, що містить корпус з мембранами, які утворюють герметично ізольовані 32704 до штуцерів, дозволяє зменшити довжину і опір газоходів. Виконання перемикача, що приєднує камери до штуцерів у вигляді роликів, зміщених з осі перемикача, дозволяє усун ути золотникову пару. Вказані відмітні особливості винаходу усувають наявне технічне протиріччя. Між відмітними ознаками винаходу і передбачуваними технічними наслідками існує причинно-наслідковий зв'язок. Чутливість газолічильника залежить від механічних втрат в пристрої, які викликають втрати тиску газу і зменшують чутливість. Особливістю запропонованого газолічильника є те, що перемикання приєднання робочих камер до вхідного і вихідного штуцерів виконується за рахунок взаємодії ексцентрично встановлених на осі перемикача роликів з поверхнею мембран. Ця особливість призводить до вилучення золотникової і камери, що сполучає робочі камери з вхідним і вихідним штуцерами у відомих газолічильниках, внаслідок чого усувається вплив забруднення газу на роботу газолічильника і зменшуються механічні витрати. Для досягнення нового технічного результату необхідна така сукупність істотних відмінних ознак: - розташувати робочі камери рівномірно по колу біля перемикача сполучення камер із штуцерами; - виконати механізм перемикача у вигляді роликів, встановлених зі зміщенням з осі перемикача і з можливістю взаємодії їх зовнішньої поверхні з мембранами. Виключення з указаної сукупності однієї із ознак не дозволить усунути вплив забруднення газу на роботу лічильника, знизити механічні втрати і спростити пристрій. Запропоноване рішення є новим, бо сукупність відомих елементів, утворююча позитивний наслідок, невідома із рівня техніки. Запропоноване рішення має винахідницький рівень через те, що нова сукупність відомих елементів (розміщення вимірювальних камер з мембранами, виконання перемикача сполучення камер з вхідним і вихідним штуцерами), що дає підвищені технічні характеристики, не випливає явним чином для спеціаліста із наявного рівня техніки. Запропонований пристрій має новизну, винахідницький рівень, може широко застосовуватись у побуті і, отже, винаходу повинна бути надана правова охорона. На кресленні показано пристрій для вимірювання витрати газу. На фіг. 1 зображено поперечний розріз газолічильника, а на фіг. 2 вид за стрілкою А. Пристрій містить кілька (наприклад, 3) мембран 1 (див. фіг. 1) , що разом з корпусом 2 утво рюють робочі камери. Перетин камери показано на розрізі Б-Б (див. фіг .2). Кожна мембрана має по два отвори, що з'єднують камери із нагнітальним 3 (тиск Р1) і випускним штуцером 4 (тиск Р2). У корпусі 2 передбачені дві кільцеві виточки для з'єднання отворів усі х вимірювальних камер із штуцерами. У центрі корпуса 2 розташований вал 5, що несе кронштейн 6, на якому рівномірно встановлені натискні ролики 7, що вільно обертаються навколо осей 8. Кількість натискних роликів 7 на один більше, ніж вимірювальних камер (4 шт. в наведеному прикладі конструкції). Ролики 7 стискають мембрани 1 до повного стикання внутрішніх поверхонь, забезпечуючи герметичність розділення нагнітаючих і випускних порожнин. На валу 5 встановлена шестерня 9, з'єднана через змінні шестерні 10 з цифровим барабанам 11, що вказує ви трати газу. Пристрій працює таким чином. При надходженні газу через штуцер 3 з тиском Р1 у нагнітальні отвори мембрани 1 натискають на ролики 7. Внаслідок різниці тиску у нагнітальній і випускній порожнинах (Р1>Р2) з'являється сила, обертаюча ролики, а разом з ними і центральний вал 5 у напрямі, вказаному стрілкою на вигляді А (фіг. 2). Переміщення роликів призводить до послідовного наповнення і спорожнення вимірювальних камер. За один оборот вала 5 виникає NхM циклів перепуска вимірювальних об'ємів газу від нагнітального до випускного штуцерів, де N - число камер, М - число роликів. Вал 5 через шестерню 9 і змінні шестерні 10, узгоджуючи показання лічильника 3 з наявним циклічним об'ємом, обертає цифровий барабан 11, з якого провадиться відлік вимірювального об'єму газу. Точність виміру при роботі на забрудненому газі забезпечується за рахунок усунення золотникової пари, яка дає основну помилку виміру. Перемикання вимірювальних камер від нагнітального до випускного штуцера провадиться роликами, яки не взаємодіють з газом і не підвладні впливу забруднення у газі. Ця особливість поліпшує те хнічні характеристики запропонованого газолічильника у порівнянні з відомими. Заявлений газолічильник призначений для застосування у побуті. Особливо придатний він для квартир з малим споживанням газу (лічильники типу G1,6, G2,5). Таким чином, запропонований газолічильник має переваги порівняно з відомими, може широко застосовуватися у побуті, має новизну, винахідницькій рівень, практичне застосування, внаслідок чому винаходу повинна бути надана правова охорона. 2 32704 Фіг. 1 3 32704 Фіг. 2 Фіг. 3 4 32704 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
