Біогазогенератор побутовий дутчака

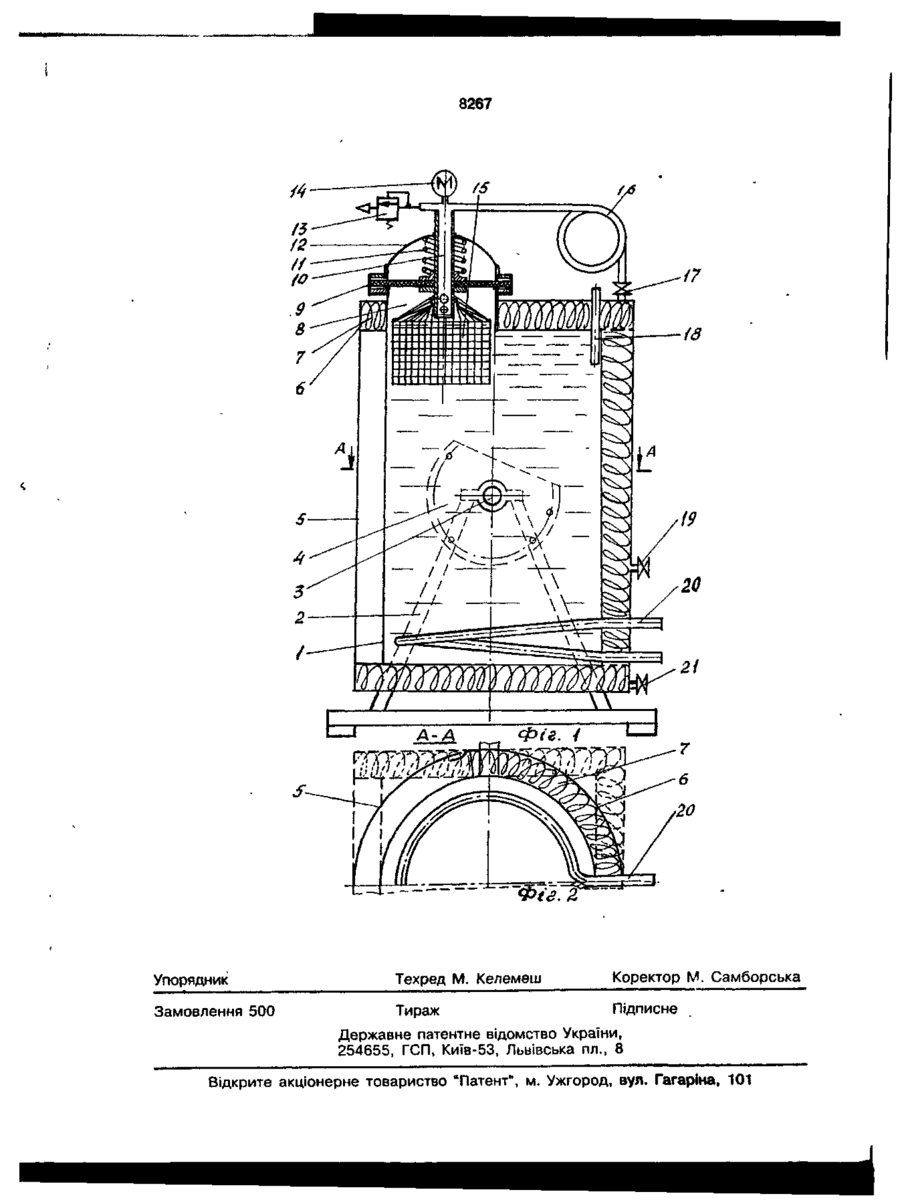

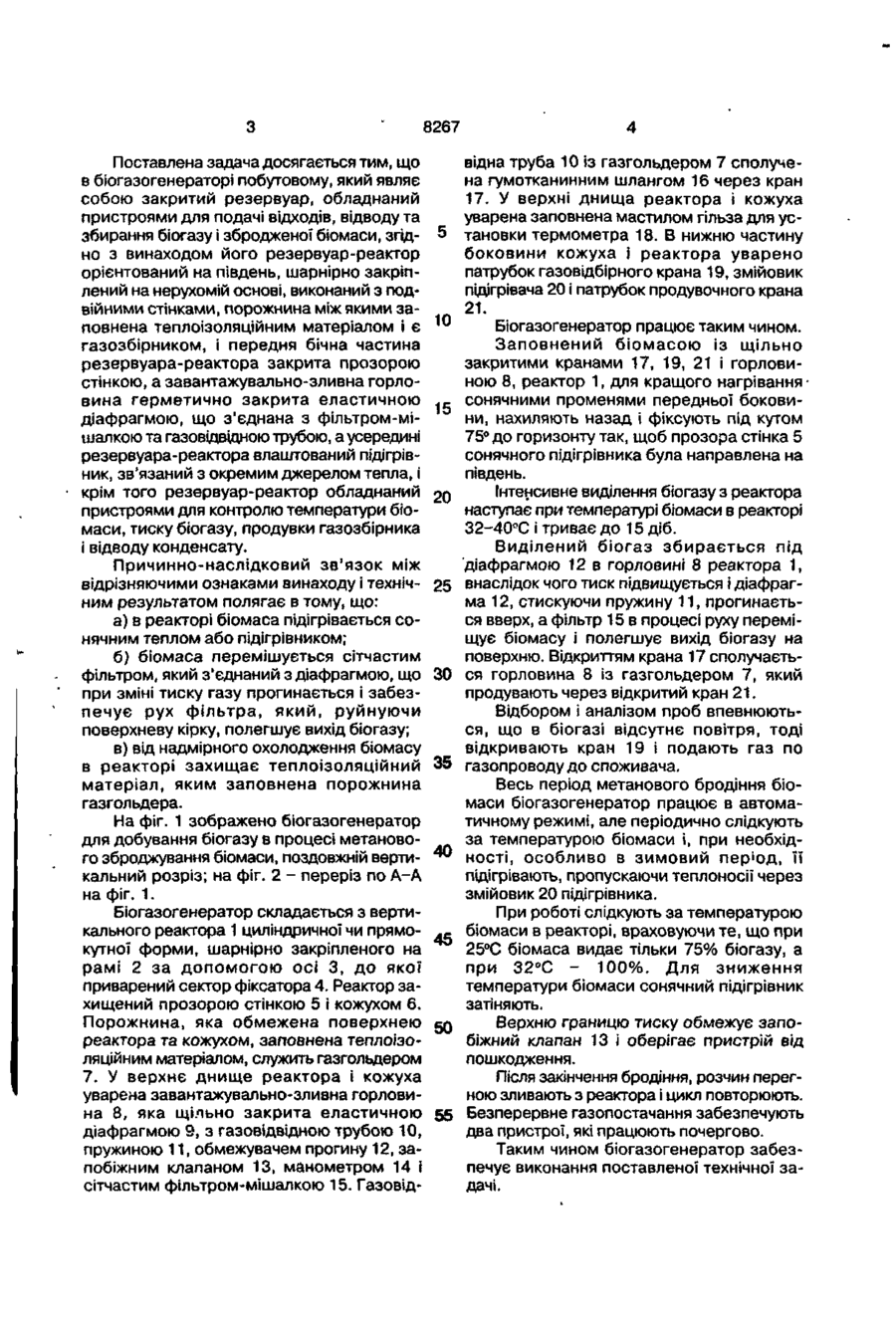

1. Біогазогенератор побутовий, який являє собою закритий резервуар-реактор, обладнаний пристроями для подачі відходів, відводу та збирання біогазу і збродженої біомаси, який в і д р і з н я є т ь с я тим, що його резервуар-реактор орієнтований на південь, шарнірно закріплений на нерухомій основі, виконаний з подвійними стінками, порожнина між якими заповнена теп лоізоляційним матеріалом і являється газозбірником, і передня бічна частина резервуара-реактора закрита прозорою стінкою, а завантажувально-зливна горловина герметично закрита еластичною діафрагмою, що з'єднана з фшьтром-мішалкою та газовідвідною трубою 2. Біогазогенератор побутовий по п. 1, який в і д р і з н я є т ь с я тим, що усередині резервуара-реактора влаштований підігрівник, зв'язаний з окремим джерелом тепла і, крім того, резервуарреактор обладнаний пристроями для контролю температури біомаси, тиску біогазу, продувки газозбірника і відводу конденсату. оо Заявляється винахід, який відноситься до пристроїв анаеробного зброджування органічних відходів (біомаси), зокрема призначений для добування біогазу \ перегною (органо-мінеральиих добрив) та знешкодження і дезодорацій побутових відходів селянського господарства в процесі їх метанового збродження, і використання кінцевих продуктів для побутових і сільськогосподарських потреб. Відомий пристрій являє собою бетоновану яму, заповнену рідким гноєм і закриту плаваючим ковпаком, під яким збирається б'огаз, що по газопроводу поступає до газової плити [1]. Недолік цього пристрою полягає в тому, що не витримуються в процесі бродіння біомаси найсприятливіші для виділення біогазу температурні умови і пристрій придатний для використання тільки в країнах з теплим кліматом, де не потрібно підігрівати біомасу. В основу винаходу поставлено задачу вдосконалити побутовий біогазогенератор, шляхом створення умов для збродження будь-яких відходів біосировини селянського господарства з максимальним використанням природної енергії, чим досягається можливість експлуатації його в різних природно-кліматичних умовах. KJ Os О 8267 Поставлена задача досягається тим, що в біогазогенераторі побутовому, який являє собою закритий резервуар, обладнаний пристроями для подачі відходів, відводу та збирання біогазу і збродженої біомаси, згідно з винаходом його резервуар-реактор орієнтований на південь, шарнірно закріплений на нерухомій основі, виконаний з подвійними стінками, порожнина між якими заповнена теплоізоляційним матеріалом і є газозбірником, і передня бічна частина резервуара-реактора закрита прозорою стінкою, а завантажувально-зливна горловина герметично закрита еластичною діафрагмою, що з'єднана з фільтром-мішалкою та газовідвідною трубою, а усередині резервуара-реактора влаштований підігрівник, зв'язаний з окремим джерелом тепла, і крім того резервуар-реактор обладнаний пристроями для контролю температури біомаси, тиску біогазу, продувки газозбірника і відводу конденсату. Причинно-наслідковий зв'язок між відрізняючими ознаками винаходу і технічним результатом полягає в тому, що: а) в реакторі біомаса підігрівається сонячним теплом або підігрівником; б) біомаса перемішується сітчастим фільтром, який з'єднаний з діафрагмою, що при зміні тиску газу прогинається і забезпечує рух фільтра, який, руйнуючи поверхневу кірку, полегшує вихід біогазу; в) від надмірного охолодження біомасу й в реакторі захищає теплоізоляційний матеріал, яким заповнена порожнина газгольдера. На фіг. 1 зображено біогазогенератор для добування біогазу в процесі метанового зброджування біомаси, поздовжній вертикальний розріз; на фіг. 2 - переріз по А-А на фіг. 1. Біогазогенератор складається з вертикального реактора 1 циліндричної чи прямокутної форми, шарнірно закріпленого на рамі 2 за допомогою осі 3, до якої приварений сектор фіксатора 4. Реактор захищений прозорою стінкою 5 і кожухом 6. Порожнина, яка обмежена поверхнею реактора та кожухом, заповнена теплоізоляційним матеріалом, служить газгольдером 7. У верхнє днище реактора і кожуха уварена завантажувально-зливна горловина 8, яка щільно закрита еластичною діафрагмою 9, з газовідвідною трубою 10, пружиною 11, обмежувачем прогину 12, запобіжним клапаном 13, манометром 14 і сітчастим фільтром-мішалкою 15. Газовід 10 20 25 30 35 50 55 відна труба 10 із газгольдером 7 сполучена гумотканинним шлангом 16 через кран 17. У верхні днища реактора і кожуха уварена заповнена мастилом гільза для установки термометра 18. В нижню частину боковини кожуха і реактора уварено патрубок газовідбірного крана 19, змійовик підігрівача 20 і патрубок продувочного крана 21. Біогазогенератор працює таким чином. Заповнений біомасою із щільно закритими кранами 17, 19, 21 і горловиною 8, реактор 1, для кращого нагрівання сонячними променями передньої боковини, нахиляють назад і фіксують під кутом 75° до горизонту так, щоб прозора стінка 5 сонячного підігрівника була направлена на південь. Інтенсивне виділення біогазу з реактора наступає при температурі біомаси в реакторі 32-40°С і триває до 15 діб. Виділений біогаз збирається під діафрагмою 12 в горловині 8 реактора 1, внаслідок чого тиск підвищується і діафрагма 12, стискуючи пружину 11, прогинається вверх, а фільтр 15 в процесі руху переміщує біомасу і полегшує вихід біогазу на поверхню. Відкриттям крана 17 сполучається горловина 8 із газгольдером 7, який продувають через відкритий кран 21. Відбором і аналізом проб впевнюються, що в біогазі відсутнє повітря, тоді відкривають кран 19 і подають газ по газопроводу до споживача. Весь період метанового бродіння біомаси біогазогенератор працює в автоматичному режимі, але періодично слідкують за температурою біомаси і, при необхідності, особливо в зимовий перюд, її підігрівають, пропускаючи теплоносії через змійовик 20 підігрівника. При роботі слідкують за температурою біомаси в реакторі, враховуючи те, що при 25°С біомаса видає тільки 75% біогазу, а при 32°С - 100%. Для зниження температури біомаси сонячний підігрівник затіняють. Верхню границю тиску обмежує запобіжний клапан 13 і оберігає пристрій від пошкодження. Після закінчення бродіння, розчин перегною зливають з реактора і цикл повторюють. Безперервне газопостачання забезпечують два пристрої, які працюють почергово. Таким чином біогазогенератор забезпечує виконання поставленої технічної задачі. 8267 /7 S Упорядник Замовлення 500 Техред М. Келемеш Коректор М. Самборська Підписне Тираж Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
