Опріснювач

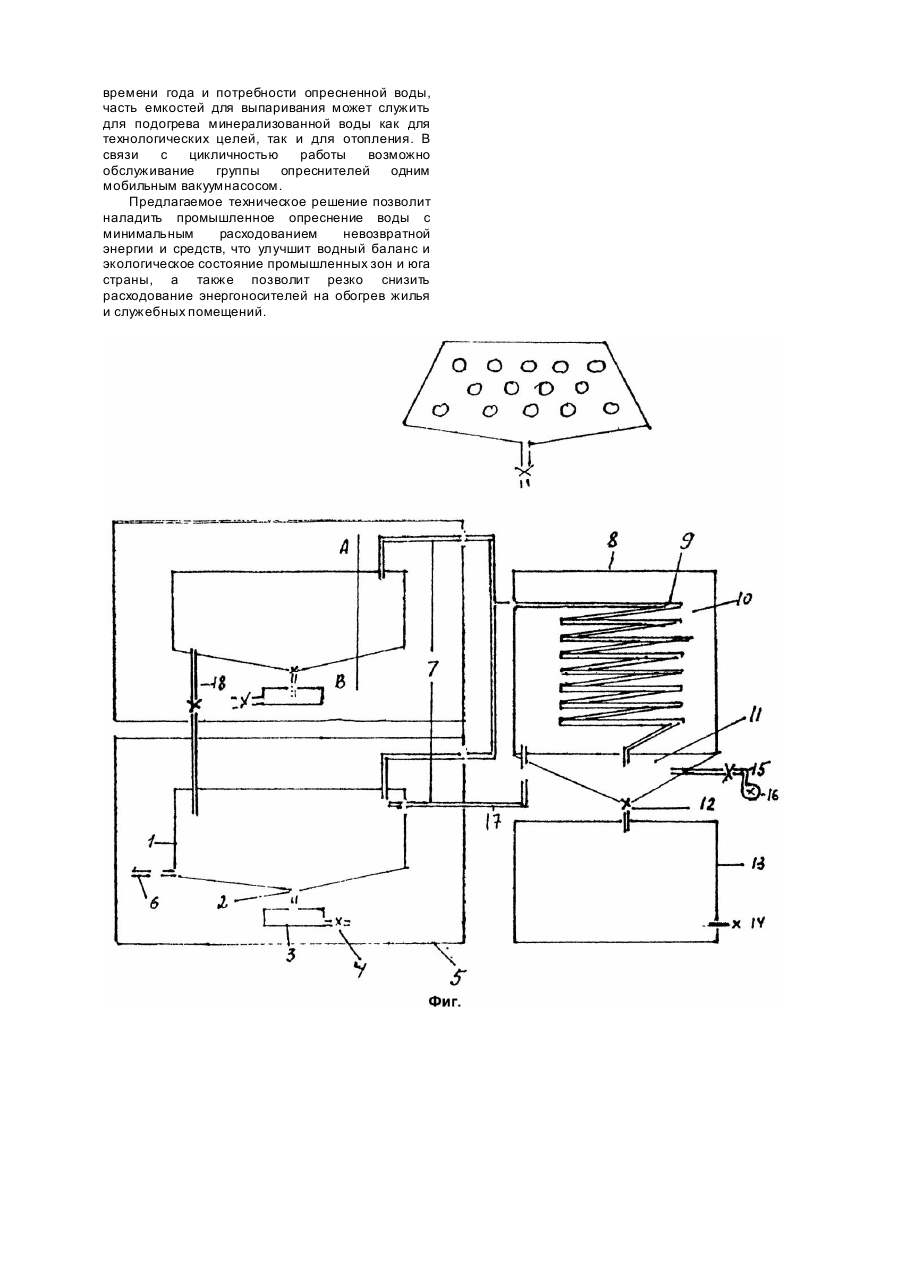

Изобретение относится к химическому машиностроению, в частности, к установкам опресняющим технические, рудные, морские, соленые грунтовые, дренажные воды. Известны опреснители обессаливающие воду путем перегонки, включающие устройства для получения тепла для парообразования, емкости для выпаривания воды, паропровода, теплообменника, состоящего из змеевика и емкости для охлаждающей жидкости, емкости для обессоленной воды (Авакян. Опреснители воды в природе. - М., 1987). Известны также аппараты, выпаривающие жидкости для их концентрации, или отбора легких фракций, включающие устройства для подогрева жидкости, емкости для испарения жидкости, вакуумного насоса или устройства для создания разряжения в емкости для испарения, пароотвода или теплообменника и емкостей для фракций. (Сапронов. Технология сахарного производства. М., 1986). Наиболее близким к изобретению по технической сущности является опреснительное устройство, работающее на естественном испарении воды с использованием парникового эффекта, включающее бетонный бассейн с стеклянным перекрытием. (Авакян. Опреснители воды в природе. - М., 1987). Недостатком известного опреснительного устройства является его очень малая производительность, что не дает возможности использовать в быту и на н ужды сельского хозяйства, хотя бы сотую долю процента огромного количества минерализованных вод. Все это сильно ухудшает экологическую обстановку так, как технические, рудные и дренажные воды все время накапливаются, как правило этому подвержены районы с недостаточными или отсутствующими источниками воды. В основу изобретения поставлена задача усовершенствования опреснителя путем повышения эффективности использования низкозатратной солнечной энергии. Поставленная задача решается тем, что в известном опреснительном устройстве устанавливается несколько емкостей для выпаривания воды, все они черного цвета, выполнены в форме разрезанного по оси шестигранника, боковые грани которого в два раза меньше верхней, а внутри его вставлены трубы полая часть которых связана с атмосферой, плоскостью разреза он обращен вниз, а его ось расположена в направлении N - S (Север - Юг), над емкостями установлены арочные теплицы с прозрачным покрытием, которые герметически изолированы от внешней среды, емкости соединены пароотводом с змеевиком, а перекрывающимся трубопроводом с термоизолированной емкостью, по объему значительно повышающей емкости для выпаривания, заполняемой охлаждающей жидкостью, изолированная нижняя часть которой, представляет собой резервную емкость для конденсированной воды. Технический результат достигается путем создания низкого давления в контуре парообразование - конденсация - накопление конденсата, что дает возможность снизить температуру закипания воды, например, до 45 градусов C; использования тепличного эффекта, формы, цвета, расположения и конструкции емкостей для выпаривания воды. На чертеже (фиг.) изображен опреснитель, общий вид. Опреснитель состоит из емкостей для выпаривания воды 1, выполненных в форме разрезанного на оси шестигранника боковые грани которого в два раза меньше верхней, а внутри вмонтированы трубы полая часть которых связана с атмосферой. Плоскостью разреза емкость обращена вниз, ее дно представляет собой усеченную пирамиду с вершиной, через кран 2, соединенной с емкостью для ропы 3, имеющий сливной кран 4. Над ними установлена арочная теплица 5 с прозрачным покрытием, которая герметически изолирована от внешней среды. Емкость для выпаривания имеет сливное отверстие с краном 6 и выходное отверстие пара, которое через пароотвод 7 соединено с теплообменником 8, состоящим из змеевика 9 и термоизолированной емкости для охлаждающей жидкости 10, по объему значительно превышающую емкость 1. Нижняя часть теплообменника 8, представляет собой изолированную воронкообразующую емкость 11 имеющую в нижней части отверстие с краном 12, через которое она соединена с емкостью опресненной воды 13 в нижней части имеющее сливное отверстие с краном 14. Воронкообразная емкость 11 в верхней части через отверстие с краном 15 соединена вакуумнасосом 16. Емкость 1 соединена с емкостью 10 перекрывающимся трубопроводом 17. Емкости 1 связаны между собой перекрывающимся трубопроводом 18. Для приведения опреснителя в рабочее состояние термоизолированная емкость 10 заполняется минирализованной водой, после чего, через отверстие 15 в емкостях для выпаривания 1, емкостях для ропы 3, паропроводах 7, змеевике, емкостях 11 и 13, вакуумнасосом 16 создается разряжение. Затем перекрывается кран 2 и через трубопровод, посредством открытия крана 16, минерализованная вода заполняет емкости для выпаривания до максимального уровня, затем кран 16 перекрывается и когда разряжение доводится до регламентного уровня, перекрывается кран 15. Термоизолированная емкость 10 дополняется минерализованной водой. С восходом, солнечные лучи, почти перпендикулярно попадая на черную поверхность емкости, нагревают ее, одновременно нагревая воздух в таблице, который через всю поверхность емкости нагревает ее снаружи, а через полую часть вмонтированных в нее труб изнутри. Проходя паропроводом 7, в змеевике 9 пар конденсируется, отдавая тепло охлаждающей жидкости, которая находится в термоизолированной емкости 10. Конденсированная вода через воронкообразующую емкость 11 попадает в емкость для опресненной воды 13. При заполнении этой емкости перекрывается кран 12 и через отверстие 14 - сливается. В этом случае опреснитель может работать еще длительное время, заполняя опресненной водой воронкообразующую емкость. После захода солнца работа опреснителя продолжается путем снижения давления в контуре разряжения, t кипения при этом снижается. По окончании работы, открывается кран 2 и заполняется емкость для ропы 3, после чего кран перекрывается и ропа удаляется через сливное отверстие. Перед восходом солнца горячая вода из термоизолированной емкости 10 подается в емкости 1 и цикл повторяется. В зависимости от времени года и потребности опресненной воды, часть емкостей для выпаривания может служить для подогрева минерализованной воды как для технологических целей, так и для отопления. В связи с цикличностью работы возможно обслуживание группы опреснителей одним мобильным вакуумнасосом. Предлагаемое техническое решение позволит наладить промышленное опреснение воды с минимальным расходованием невозвратной энергии и средств, что улучшит водный баланс и экологическое состояние промышленных зон и юга страны, а также позволит резко снизить расходование энергоносителей на обогрев жилья и служебных помещений.
