Гідростатичний гранулятор

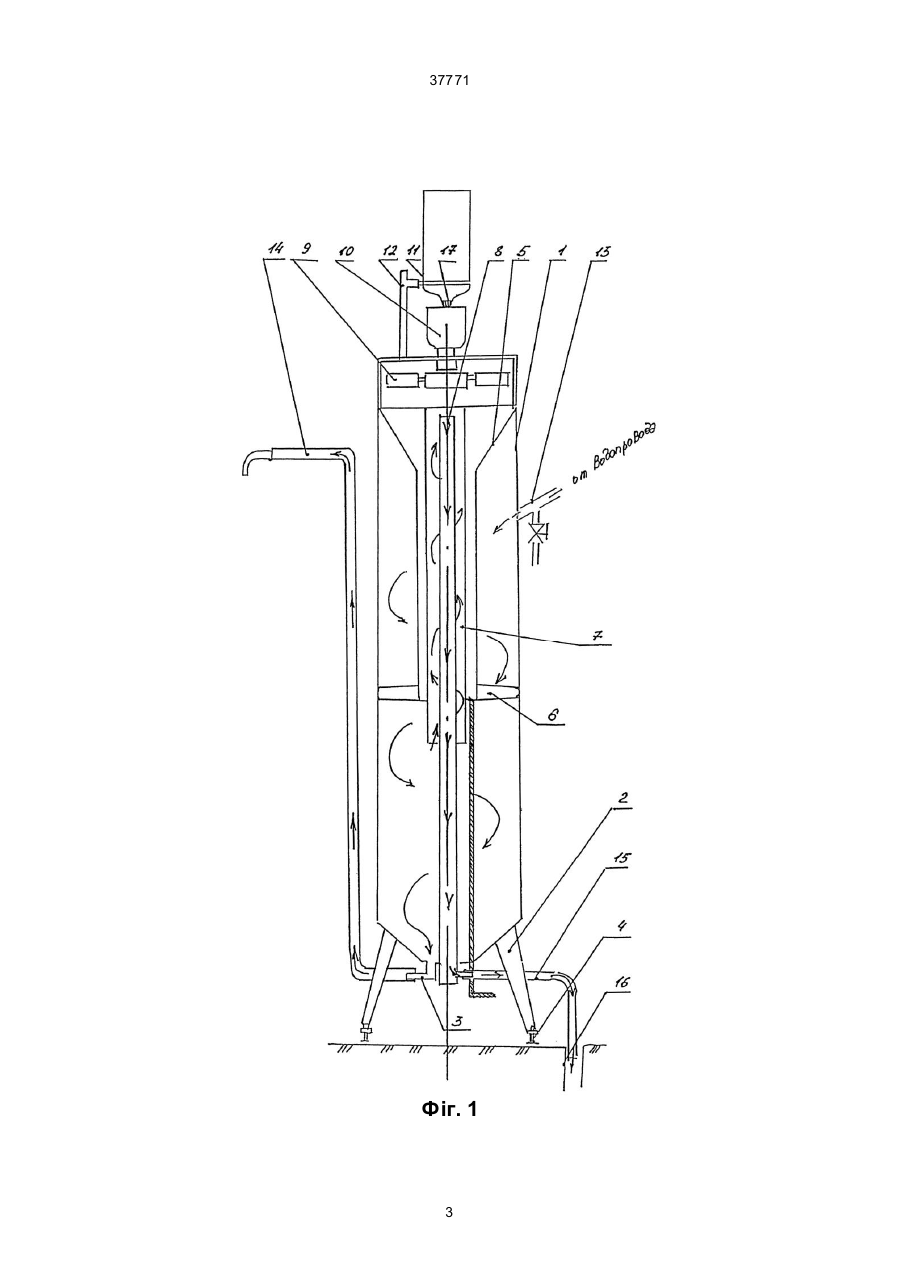

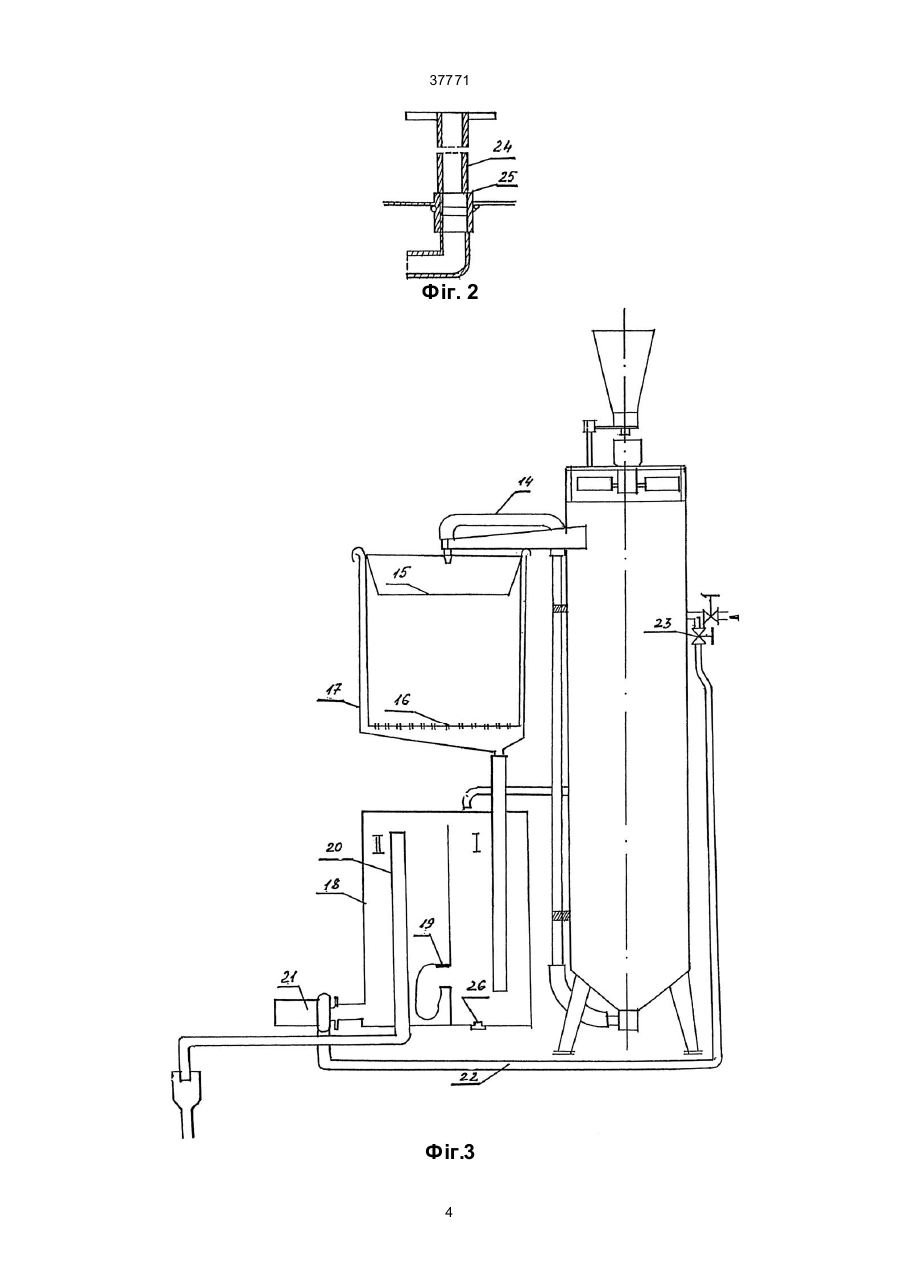

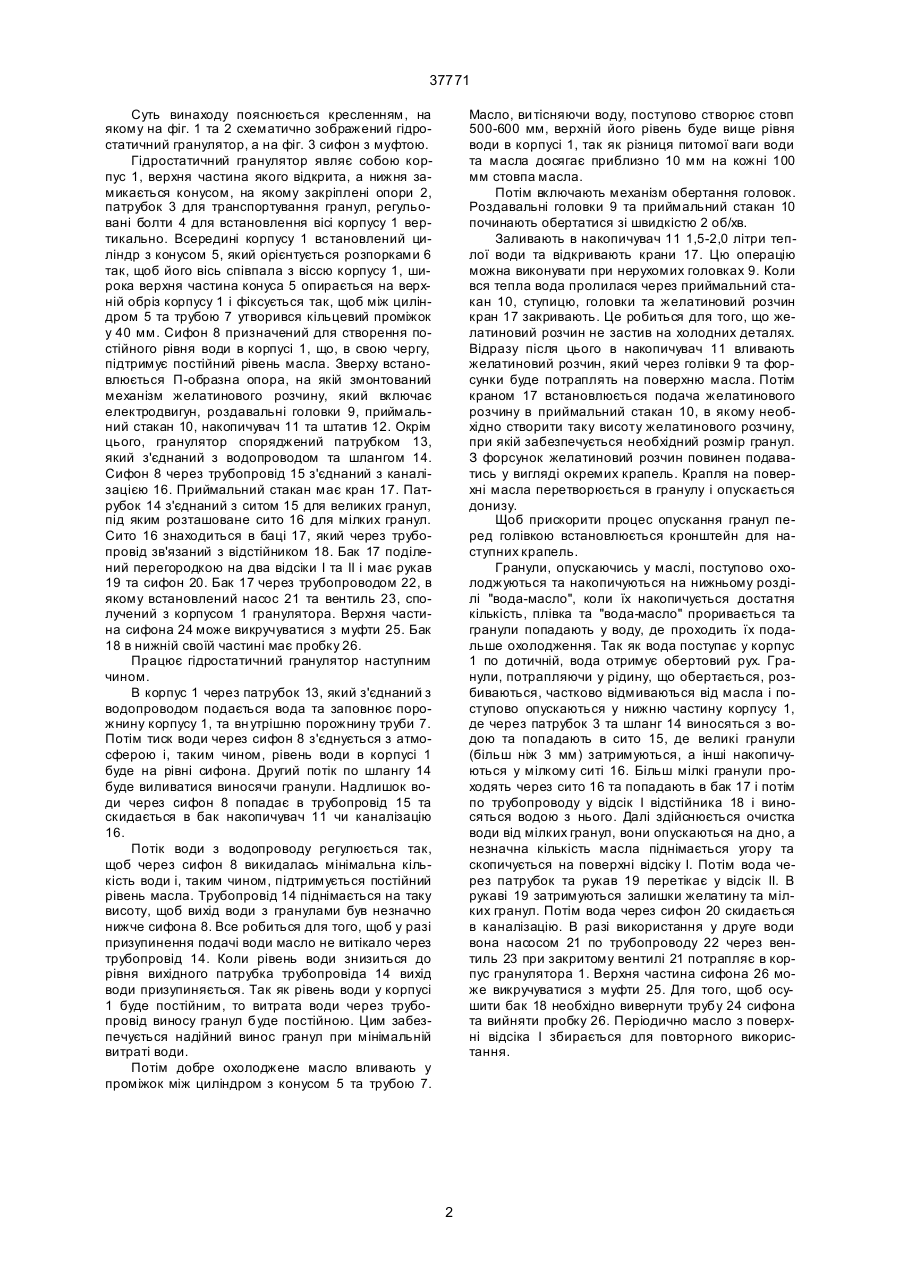

Гідростатичний гранулятор, що містить корпус, у верхній частині якого розміщений механізм подачі вихідного матеріалу, корпус обладнаний патрубками підведення відводу охолоджуючої води, патрубком для виводу гранул, а також механізмом подачі вихідного матеріалу, що виконаний у вигляді накопичувача з приводом, який зв'язаний через приймальний стакан з роздавальними голів 37771 Суть винаходу пояснюється кресленням, на якому на фіг. 1 та 2 схематично зображений гідростатичний гранулятор, а на фіг. 3 сифон з муфтою. Гідростатичний гранулятор являє собою корпус 1, верхня частина якого відкрита, а нижня замикається конусом, на якому закріплені опори 2, патрубок 3 для транспортування гранул, регульовані болти 4 для встановлення вісі корпусу 1 вертикально. Всередині корпусу 1 встановлений циліндр з конусом 5, який орієнтується розпорками 6 так, щоб його вісь співпала з віссю корпусу 1, широка верхня частина конуса 5 опирається на верхній обріз корпусу 1 і фіксується так, щоб між циліндром 5 та трубою 7 утворився кільцевий проміжок у 40 мм. Сифон 8 призначений для створення постійного рівня води в корпусі 1, що, в свою чергу, підтримує постійний рівень масла. Зверху встановлюється П-образна опора, на якій змонтований механізм желатинового розчину, який включає електродвигун, роздавальні головки 9, приймальний стакан 10, накопичувач 11 та штатив 12. Окрім цього, гранулятор споряджений патрубком 13, який з'єднаний з водопроводом та шлангом 14. Сифон 8 через трубопровід 15 з'єднаний з каналізацією 16. Приймальний стакан має кран 17. Патрубок 14 з'єднаний з ситом 15 для великих гранул, під яким розташоване сито 16 для мілких гранул. Сито 16 знаходиться в баці 17, який через трубопровід зв'язаний з відстійником 18. Бак 17 поділений перегородкою на два відсіки І та II і має рукав 19 та сифон 20. Бак 17 через трубопроводом 22, в якому встановлений насос 21 та вентиль 23, сполучений з корпусом 1 гранулятора. Верхня частина сифона 24 може викручуватися з муфти 25. Бак 18 в нижній своїй частині має пробку 26. Працює гідростатичний гранулятор наступним чином. В корпус 1 через патрубок 13, який з'єднаний з водопроводом подається вода та заповнює порожнину корпусу 1, та вн утрішню порожнину труби 7. Потім тиск води через сифон 8 з'єднується з атмосферою і, таким чином, рівень води в корпусі 1 буде на рівні сифона. Другий потік по шлангу 14 буде виливатися виносячи гранули. Надлишок води через сифон 8 попадає в трубопровід 15 та скидається в бак накопичувач 11 чи каналізацію 16. Потік води з водопроводу регулюється так, щоб через сифон 8 викидалась мінімальна кількість води і, таким чином, підтримується постійний рівень масла. Трубопровід 14 піднімається на таку висоту, щоб вихід води з гранулами був незначно нижче сифона 8. Все робиться для того, щоб у разі призупинення подачі води масло не витікало через трубопровід 14. Коли рівень води знизиться до рівня вихідного патрубка трубопровіда 14 вихід води призупиняється. Так як рівень води у корпусі 1 буде постійним, то витрата води через трубопровід виносу гранул буде постійною. Цим забезпечується надійний винос гранул при мінімальній витраті води. Потім добре охолоджене масло вливають у проміжок між циліндром з конусом 5 та трубою 7. Масло, ви тісняючи воду, поступово створює стовп 500-600 мм, верхній його рівень буде вище рівня води в корпусі 1, так як різниця питомої ваги води та масла досягає приблизно 10 мм на кожні 100 мм стовпа масла. Потім включають механізм обертання головок. Роздавальні головки 9 та приймальний стакан 10 починають обертатися зі швидкістю 2 об/хв. Заливають в накопичувач 11 1,5-2,0 літри теплої води та відкривають крани 17. Цю операцію можна виконувати при нерухомих головках 9. Коли вся тепла вода пролилася через приймальний стакан 10, ступицю, головки та желатиновий розчин кран 17 закривають. Це робиться для того, що желатиновий розчин не застив на холодних деталях. Відразу після цього в накопичувач 11 вливають желатиновий розчин, який через голівки 9 та форсунки буде потраплять на поверхню масла. Потім краном 17 встановлюється подача желатинового розчину в приймальний стакан 10, в якому необхідно створити таку висоту желатинового розчину, при якій забезпечується необхідний розмір гранул. З форсунок желатиновий розчин повинен подаватись у вигляді окремих крапель. Крапля на поверхні масла перетворюється в гранулу і опускається донизу. Щоб прискорити процес опускання гранул перед голівкою встановлюється кронштейн для наступних крапель. Гранули, опускаючись у маслі, поступово охолоджуються та накопичуються на нижньому розділі "вода-масло", коли їх накопичується достатня кількість, плівка та "вода-масло" проривається та гранули попадають у воду, де проходить їх подальше охолодження. Так як вода поступає у корпус 1 по дотичній, вода отримує обертовий рух. Гранули, потрапляючи у рідину, що обертається, розбиваються, частково відмиваються від масла і поступово опускаються у нижню частину корпусу 1, де через патрубок 3 та шланг 14 виносяться з водою та попадають в сито 15, де великі гранули (більш ніж 3 мм) затримуються, а інші накопичуються у мілкому ситі 16. Більш мілкі гранули проходять через сито 16 та попадають в бак 17 і потім по трубопроводу у відсік І відстійника 18 і виносяться водою з нього. Далі здійснюється очистка води від мілких гранул, вони опускаються на дно, а незначна кількість масла піднімається угору та скопичується на поверхні відсіку І. Потім вода через патрубок та рукав 19 перетікає у відсік ІІ. В рукаві 19 затримуються залишки желатину та мілких гранул. Потім вода через сифон 20 скидається в каналізацію. В разі використання у друге води вона насосом 21 по трубопроводу 22 через вентиль 23 при закритому вентилі 21 потрапляє в корпус гранулятора 1. Верхня частина сифона 26 може викручуватися з муфти 25. Для того, щоб осушити бак 18 необхідно вивернути трубу 24 сифона та вийняти пробку 26. Періодично масло з поверхні відсіка І збирається для повторного використання. 2 37771 Фіг. 1 3 37771 Фіг. 2 Фіг.3 4 37771 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
