Пристрій для запалювання люмінесцентної лампи
Номер патенту: 38998
Опубліковано: 15.05.2001
Автори: Брезінський Володимир Георгійович, Аветісов Генадій Ернстович, Намітоков Кемаль Кадирович
Формула / Реферат
(21) 2000127497
(54)(57) Дата прийняття
рішення
20 квітня 2001р.
Пристрій для запалювання люмінесцентної лампи, що містить вимикач в ланцюзі живлення лампи, дросель та увімкнений у ланцюг підігріву електродів лампи контакт з термочутливими елементами, що змінюють при нагріві свою геометрію, який відрізняється тим, що контакт з термочутливими елементами встановлений на підпружиненій кнопці вимикача і виконаний замикаючим у вигляді клямки, утримувальною частиною якої є термочутливі елементи.
Текст

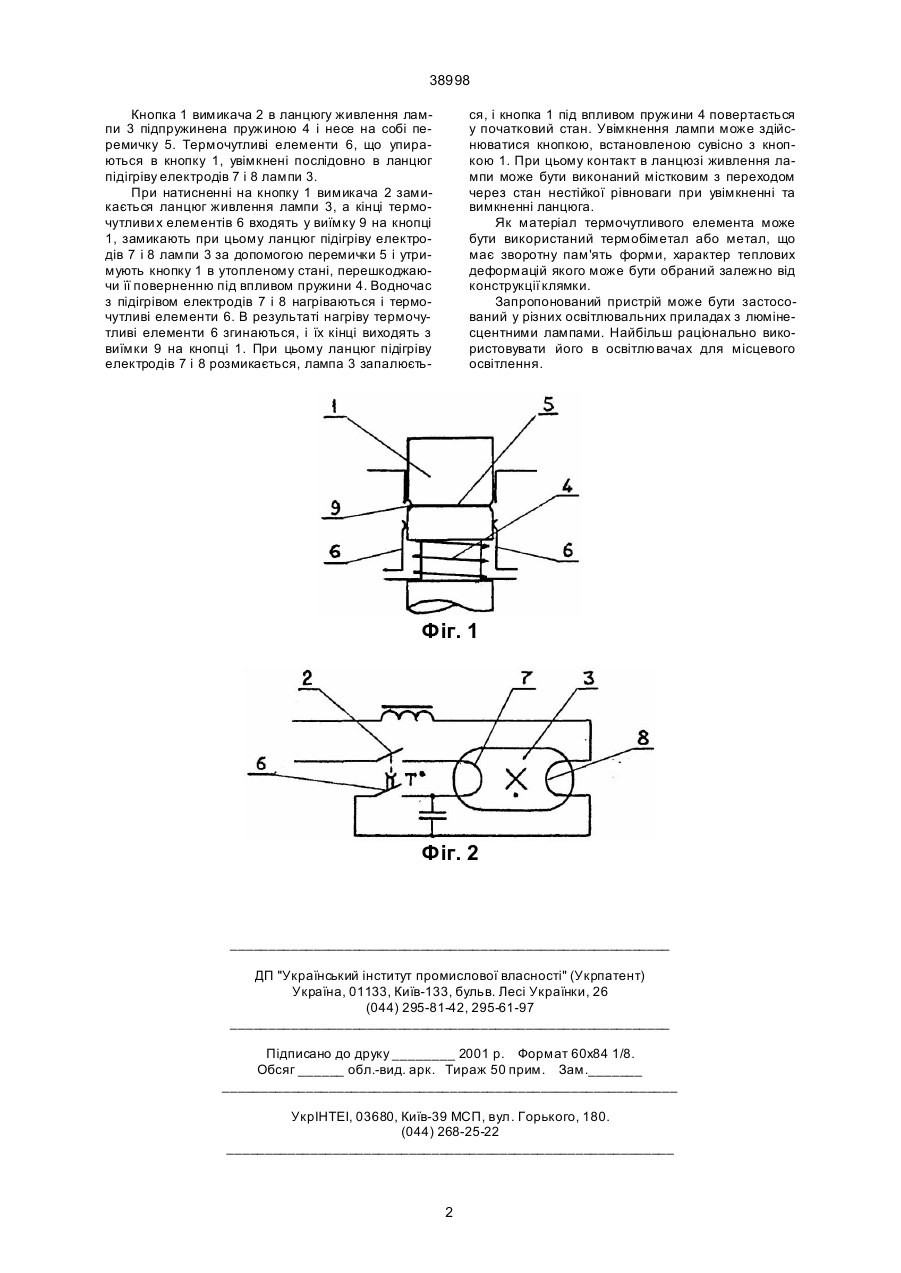

Пристрій для запалювання люмінесцентної 38998 Кнопка 1 вимикача 2 в ланцюгу живлення лампи 3 підпружинена пружиною 4 і несе на собі перемичку 5. Термочутливі елементи 6, що упираються в кнопку 1, увімкнені послідовно в ланцюг підігріву електродів 7 і 8 лампи 3. При натисненні на кнопку 1 вимикача 2 замикається ланцюг живлення лампи 3, а кінці термочутливи х елементів 6 входять у виїмку 9 на кнопці 1, замикають при цьому ланцюг підігріву електродів 7 і 8 лампи 3 за допомогою перемички 5 і утримують кнопку 1 в утопленому стані, перешкоджаючи її поверненню під впливом пружини 4. Водночас з підігрівом електродів 7 і 8 нагріваються і термочутливі елементи 6. В результаті нагріву термочутливі елементи 6 згинаються, і їх кінці виходять з виїмки 9 на кнопці 1. При цьому ланцюг підігріву електродів 7 і 8 розмикається, лампа 3 запалюєть ся, і кнопка 1 під впливом пружини 4 повертається у початковий стан. Увімкнення лампи може здійснюватися кнопкою, встановленою сувісно з кнопкою 1. При цьому контакт в ланцюзі живлення лампи може бути виконаний містковим з переходом через стан нестійкої рівноваги при увімкненні та вимкненні ланцюга. Як матеріал термочутливого елемента може бути використаний термобіметал або метал, що має зворотну пам'ять форми, характер теплових деформацій якого може бути обраний залежно від конструкції клямки. Запропонований пристрій може бути застосований у різних освітлювальних приладах з люмінесцентними лампами. Найбільш раціонально використовувати його в освітлювачах для місцевого освітлення. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for switching fluorescent lamp
Автори англійськоюBrezinskyi Volodymyr Heorhiiovych, Avetisov Henadii Ernstovych, Namitokov Kemal Kadyrovych
Назва патенту російськоюУстройство для зажигания люминесцентной лампы
Автори російськоюБрезинский Владимир Георгиевич, Аветисов Геннадий Эрнстович, Намитоков Кемаль Кадырович
МПК / Мітки
МПК: H05B 41/18
Мітки: запалювання, пристрій, лампи, люмінесцентної
Код посилання
<a href="https://ua.patents.su/2-38998-pristrijj-dlya-zapalyuvannya-lyuminescentno-lampi.html" target="_blank" rel="follow" title="База патентів України">Пристрій для запалювання люмінесцентної лампи</a>
