Компресорна станція

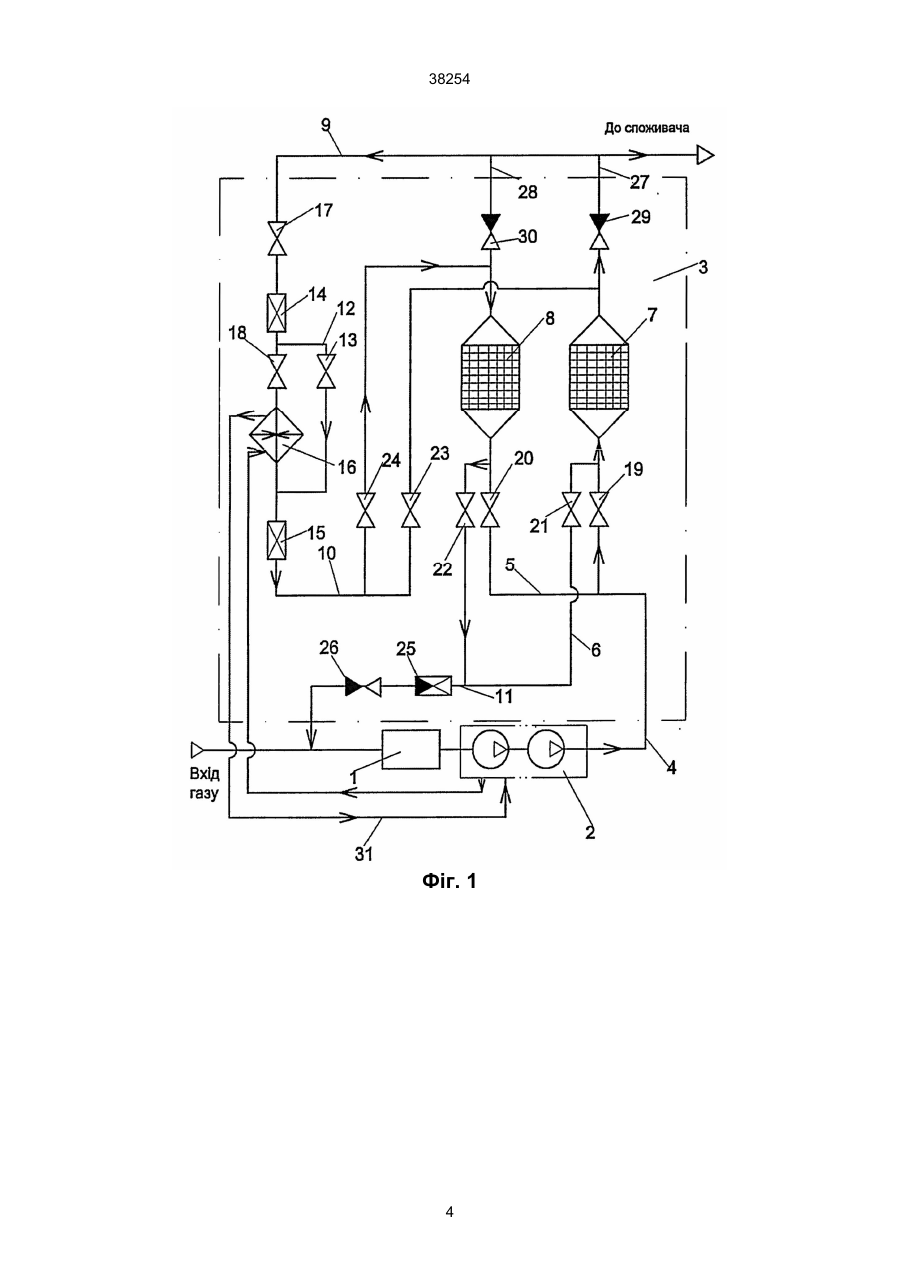

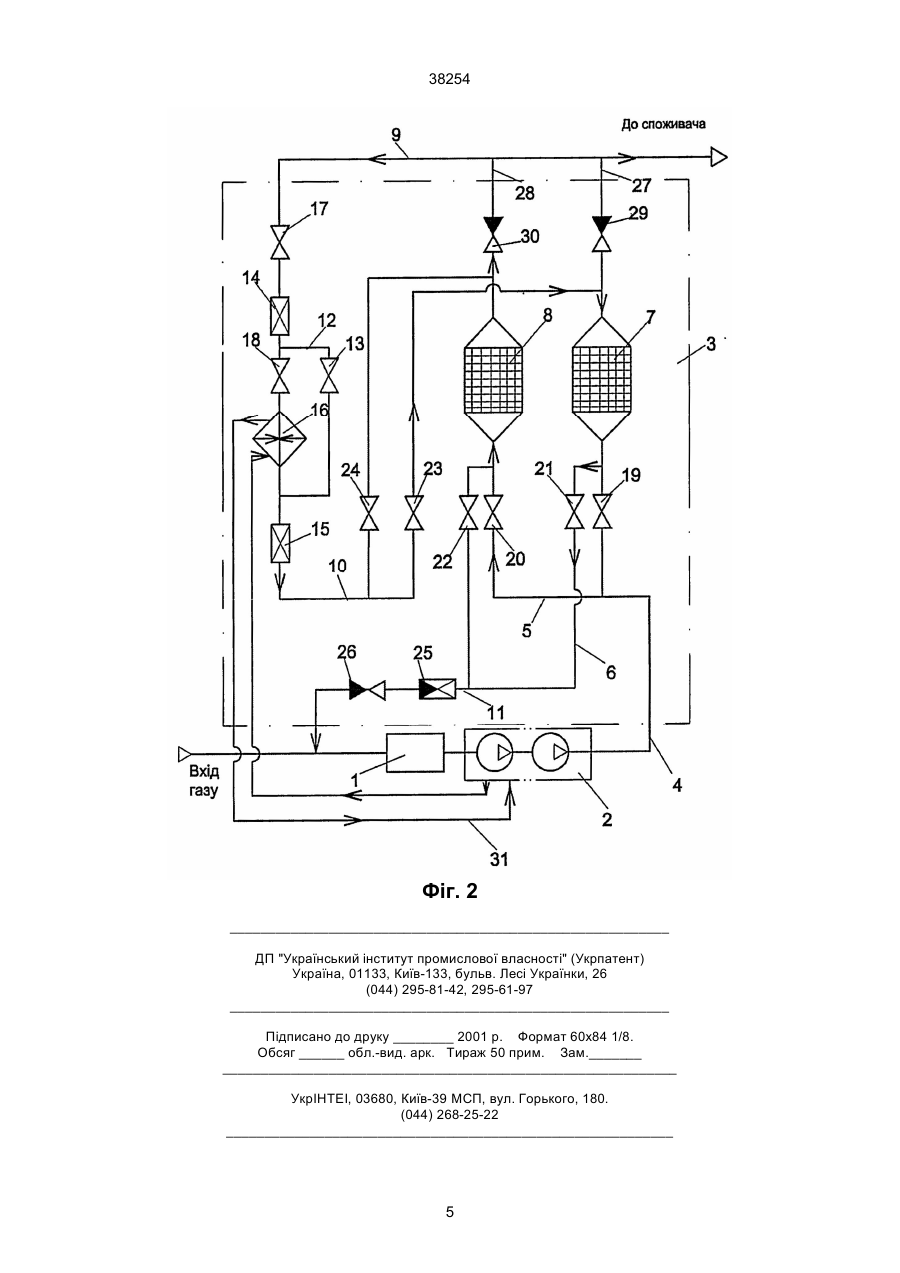

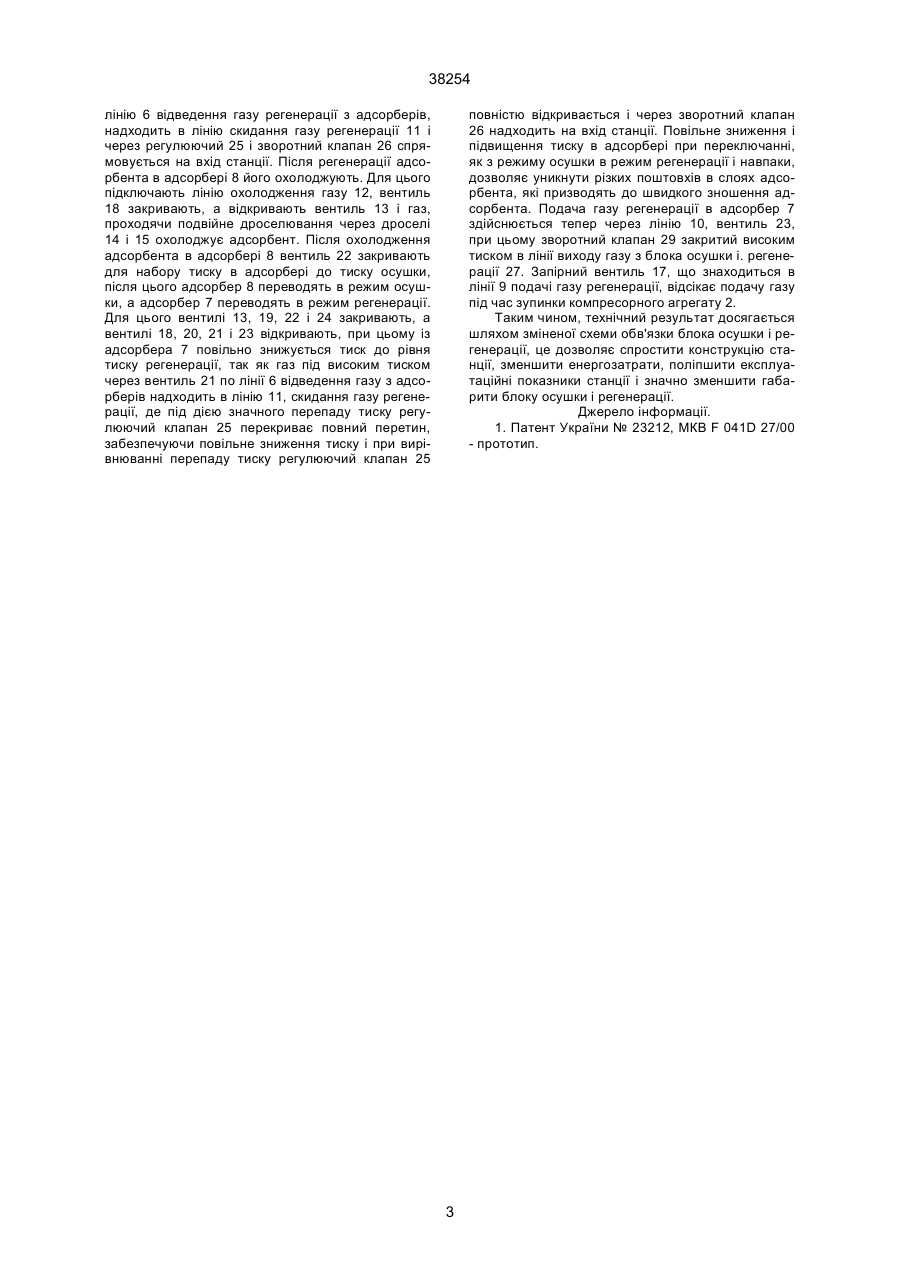

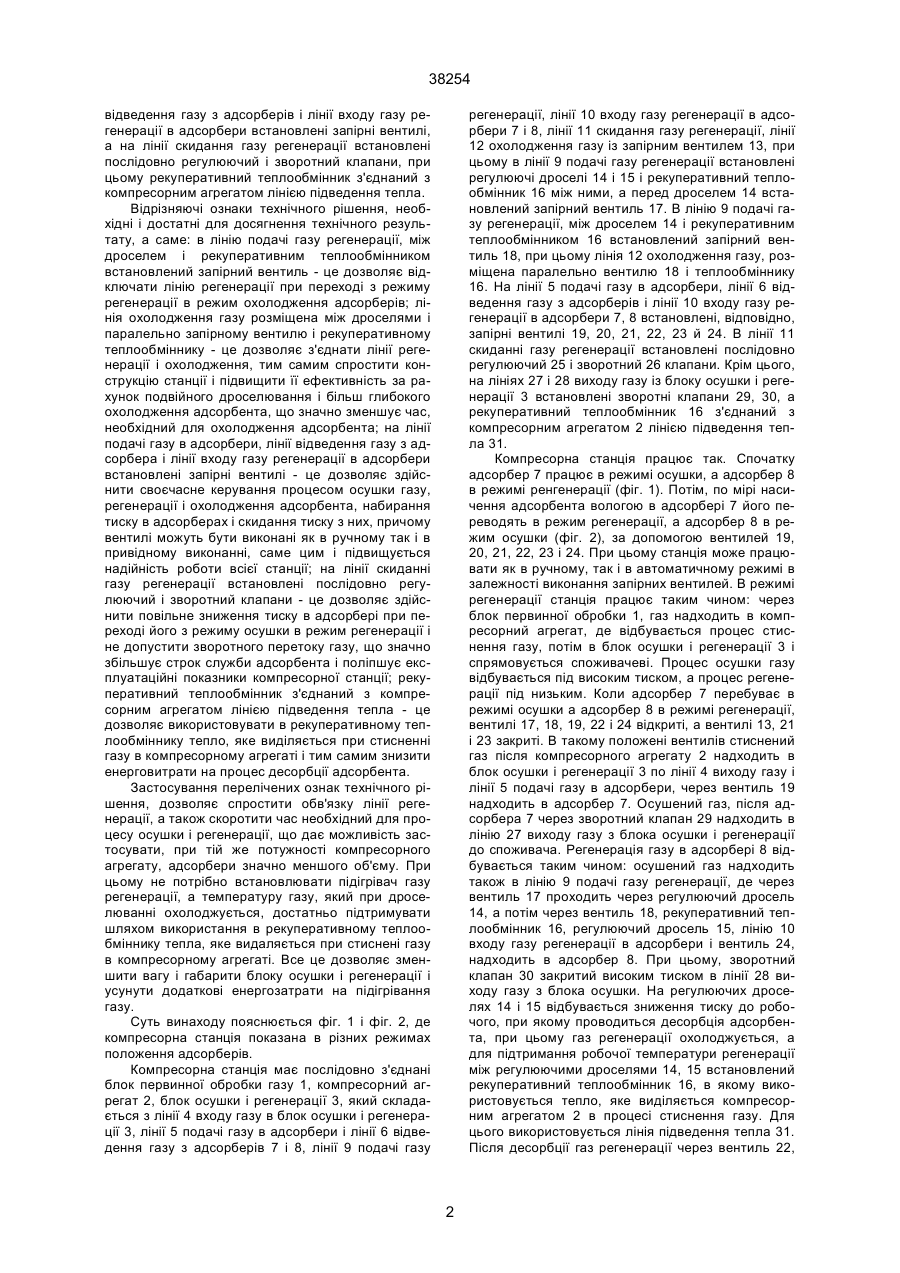

Компресорна станція, яка включає послідовно з'єднані блок попередньої обробки газу, компресорний агрегат, блок осушення і регенерації, який складається з ліній входу газу в блок осушення і регенерації, подачі газу в адсорбери і відведення газу з адсорберів, подачі газу регенерації, входу газу регенерації в адсорбери, скидання газу реге 38254 відведення газу з адсорберів і лінії входу газу регенерації в адсорбери встановлені запірні вентилі, а на лінії скидання газу регенерації встановлені послідовно регулюючий і зворотний клапани, при цьому рекуперативний теплообмінник з'єднаний з компресорним агрегатом лінією підведення тепла. Відрізняючі ознаки технічного рішення, необхідні і достатні для досягнення технічного результату, а саме: в лінію подачі газу регенерації, між дроселем і рекуперативним теплообмінником встановлений запірний вентиль - це дозволяє відключати лінію регенерації при переході з режиму регенерації в режим охолодження адсорберів; лінія охолодження газу розміщена між дроселями і паралельно запірному вентилю і рекуперативному теплообміннику - це дозволяє з'єднати лінії регенерації і охолодження, тим самим спростити конструкцію станції і підвищити її ефективність за рахунок подвійного дроселювання і більш глибокого охолодження адсорбента, що значно зменшує час, необхідний для охолодження адсорбента; на лінії подачі газу в адсорбери, лінії відведення газу з адсорбера і лінії входу газу регенерації в адсорбери встановлені запірні вентилі - це дозволяє здійснити своєчасне керування процесом осушки газу, регенерації і охолодження адсорбента, набирання тиску в адсорберах і скидання тиску з них, причому вентилі можуть бути виконані як в ручному так і в привідному виконанні, саме цим і підвищується надійність роботи всієї станції; на лінії скиданні газу регенерації встановлені послідовно регулюючий і зворотний клапани - це дозволяє здійснити повільне зниження тиску в адсорбері при переході його з режиму осушки в режим регенерації і не допустити зворотного перетоку газу, що значно збільшує строк служби адсорбента і поліпшує експлуатаційні показники компресорної станції; рекуперативний теплообмінник з'єднаний з компресорним агрегатом лінією підведення тепла - це дозволяє використовувати в рекуперативному теплообміннику тепло, яке виділяється при стисненні газу в компресорному агрегаті і тим самим знизити енерговитрати на процес десорбції адсорбента. Застосування перелічених ознак технічного рішення, дозволяє спростити обв'язку лінії регенерації, а також скоротити час необхідний для процесу осушки і регенерації, що дає можливість застосувати, при тій же потужності компресорного агрегату, адсорбери значно меншого об'єму. При цьому не потрібно встановлювати підігрівач газу регенерації, а температуру газу, який при дроселюванні охолоджується, достатньо підтримувати шляхом використання в рекуперативному теплообміннику тепла, яке видаляється при стиснені газу в компресорному агрегаті. Все це дозволяє зменшити вагу і габарити блоку осушки і регенерації і усунути додаткові енергозатрати на підігрівання газу. Суть винаходу пояснюється фіг. 1 і фіг. 2, де компресорна станція показана в різних режимах положення адсорберів. Компресорна станція має послідовно з'єднані блок первинної обробки газу 1, компресорний агрегат 2, блок осушки і регенерації 3, який складається з лінії 4 входу газу в блок осушки і регенерації 3, лінії 5 подачі газу в адсорбери і лінії 6 відведення газу з адсорберів 7 і 8, лінії 9 подачі газу регенерації, лінії 10 входу газу регенерації в адсорбери 7 і 8, лінії 11 скидання газу регенерації, лінії 12 охолодження газу із запірним вентилем 13, при цьому в лінії 9 подачі газу регенерації встановлені регулюючі дроселі 14 і 15 і рекуперативний теплообмінник 16 між ними, а перед дроселем 14 встановлений запірний вентиль 17. В лінію 9 подачі газу регенерації, між дроселем 14 і рекуперативним теплообмінником 16 встановлений запірний вентиль 18, при цьому лінія 12 охолодження газу, розміщена паралельно вентилю 18 і теплообміннику 16. На лінії 5 подачі газу в адсорбери, лінії 6 відведення газу з адсорберів і лінії 10 входу газу регенерації в адсорбери 7, 8 встановлені, відповідно, запірні вентилі 19, 20, 21, 22, 23 й 24. В лінії 11 скиданні газу регенерації встановлені послідовно регулюючий 25 і зворотний 26 клапани. Крім цього, на лініях 27 і 28 виходу газу із блоку осушки і регенерації 3 встановлені зворотні клапани 29, 30, а рекуперативний теплообмінник 16 з'єднаний з компресорним агрегатом 2 лінією підведення тепла 31. Компресорна станція працює так. Спочатку адсорбер 7 працює в режимі осушки, а адсорбер 8 в режимі ренгенерації (фіг. 1). Потім, по мірі насичення адсорбента вологою в адсорбері 7 його переводять в режим регенерації, а адсорбер 8 в режим осушки (фіг. 2), за допомогою вентилей 19, 20, 21, 22, 23 і 24. При цьому станція може працювати як в ручному, так і в автоматичному режимі в залежності виконання запірних вентилей. В режимі регенерації станція працює таким чином: через блок первинної обробки 1, газ надходить в компресорний агрегат, де відбувається процес стиснення газу, потім в блок осушки і регенерації 3 і спрямовується споживачеві. Процес осушки газу відбувається під високим тиском, а процес регенерації під низьким. Коли адсорбер 7 перебуває в режимі осушки а адсорбер 8 в режимі регенерації, вентилі 17, 18, 19, 22 і 24 відкриті, а вентилі 13, 21 і 23 закриті. В такому положені вентилів стиснений газ після компресорного агрегату 2 надходить в блок осушки і регенерації 3 по лінії 4 виходу газу і лінії 5 подачі газу в адсорбери, через вентиль 19 надходить в адсорбер 7. Осушений газ, після адсорбера 7 через зворотний клапан 29 надходить в лінію 27 виходу газу з блока осушки і регенерації до споживача. Регенерація газу в адсорбері 8 відбувається таким чином: осушений газ надходить також в лінію 9 подачі газу регенерації, де через вентиль 17 проходить через регулюючий дросель 14, а потім через вентиль 18, рекуперативний теплообмінник 16, регулюючий дросель 15, лінію 10 входу газу регенерації в адсорбери і вентиль 24, надходить в адсорбер 8. При цьому, зворотний клапан 30 закритий високим тиском в лінії 28 виходу газу з блока осушки. На регулюючих дроселях 14 і 15 відбувається зниження тиску до робочого, при якому проводиться десорбція адсорбента, при цьому газ регенерації охолоджується, а для підтримання робочої температури регенерації між регулюючими дроселями 14, 15 встановлений рекуперативний теплообмінник 16, в якому використовується тепло, яке виділяється компресорним агрегатом 2 в процесі стиснення газу. Для цього використовується лінія підведення тепла 31. Після десорбції газ регенерації через вентиль 22, 2 38254 лінію 6 відведення газу регенерації з адсорберів, надходить в лінію скидання газу регенерації 11 і через регулюючий 25 і зворотний клапан 26 спрямовується на вхід станції. Після регенерації адсорбента в адсорбері 8 його охолоджують. Для цього підключають лінію охолодження газу 12, вентиль 18 закривають, а відкривають вентиль 13 і газ, проходячи подвійне дроселювання через дроселі 14 і 15 охолоджує адсорбент. Після охолодження адсорбента в адсорбері 8 вентиль 22 закривають для набору тиску в адсорбері до тиску осушки, після цього адсорбер 8 переводять в режим осушки, а адсорбер 7 переводять в режим регенерації. Для цього вентилі 13, 19, 22 і 24 закривають, а вентилі 18, 20, 21 і 23 відкривають, при цьому із адсорбера 7 повільно знижується тиск до рівня тиску регенерації, так як газ під високим тиском через вентиль 21 по лінії 6 відведення газу з адсорберів надходить в лінію 11, скидання газу регенерації, де під дією значного перепаду тиску регулюючий клапан 25 перекриває повний перетин, забезпечуючи повільне зниження тиску і при вирівнюванні перепаду тиску регулюючий клапан 25 повністю відкривається і через зворотний клапан 26 надходить на вхід станції. Повільне зниження і підвищення тиску в адсорбері при переключанні, як з режиму осушки в режим регенерації і навпаки, дозволяє уникнути різких поштовхів в слоях адсорбента, які призводять до швидкого зношення адсорбента. Подача газу регенерації в адсорбер 7 здійснюється тепер через лінію 10, вентиль 23, при цьому зворотний клапан 29 закритий високим тиском в лінії виходу газу з блока осушки і. регенерації 27. Запірний вентиль 17, що знаходиться в лінії 9 подачі газу регенерації, відсікає подачу газу під час зупинки компресорного агрегату 2. Таким чином, технічний результат досягається шляхом зміненої схеми обв'язки блока осушки і регенерації, це дозволяє спростити конструкцію станції, зменшити енергозатрати, поліпшити експлуатаційні показники станції і значно зменшити габарити блоку осушки і регенерації. Джерело інформації. 1. Патент України № 23212, МКВ F 041D 27/00 - прототип. 3 38254 Фіг. 1 4 38254 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
