Листовий вакуум-фільтр з механічним відвантаженням осаду

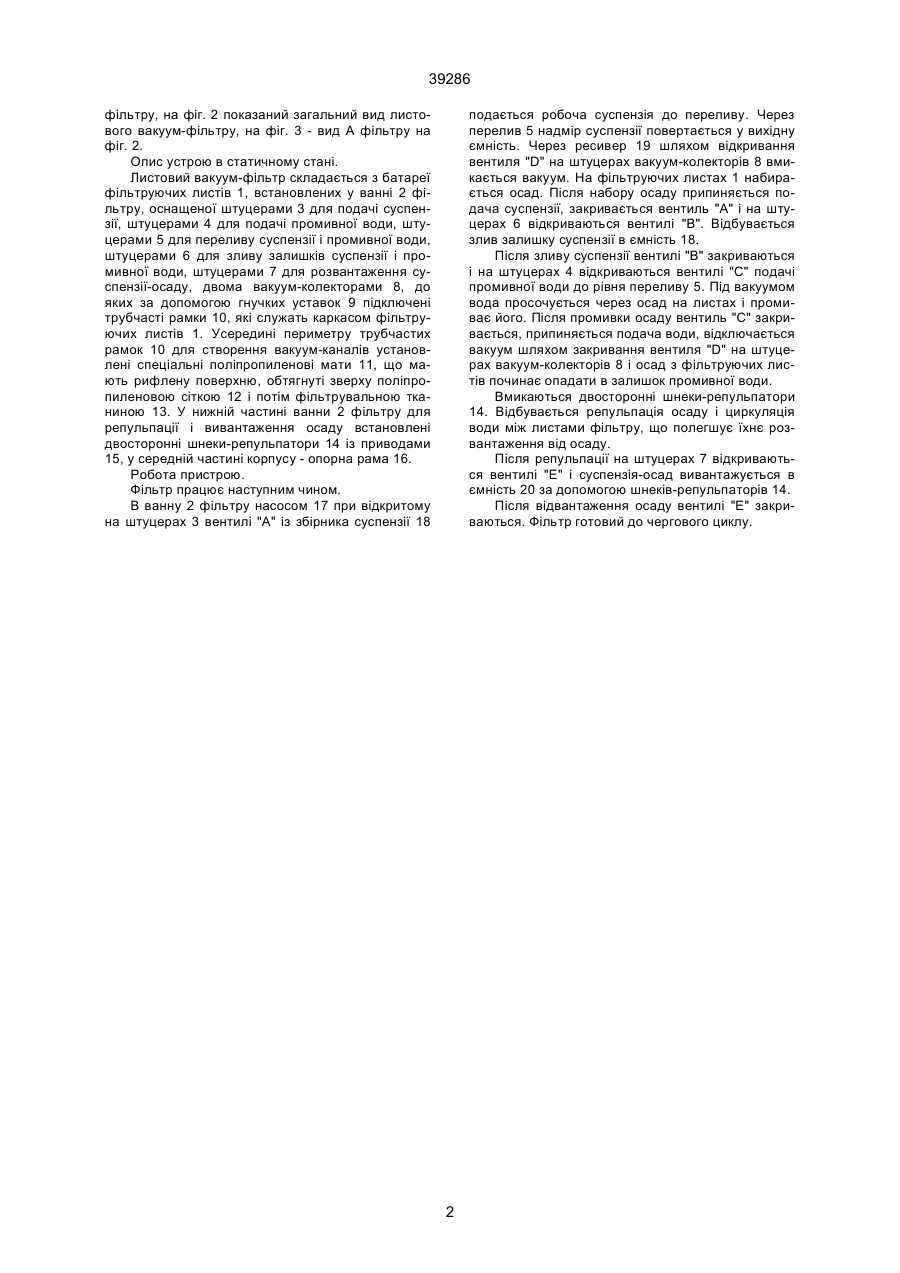

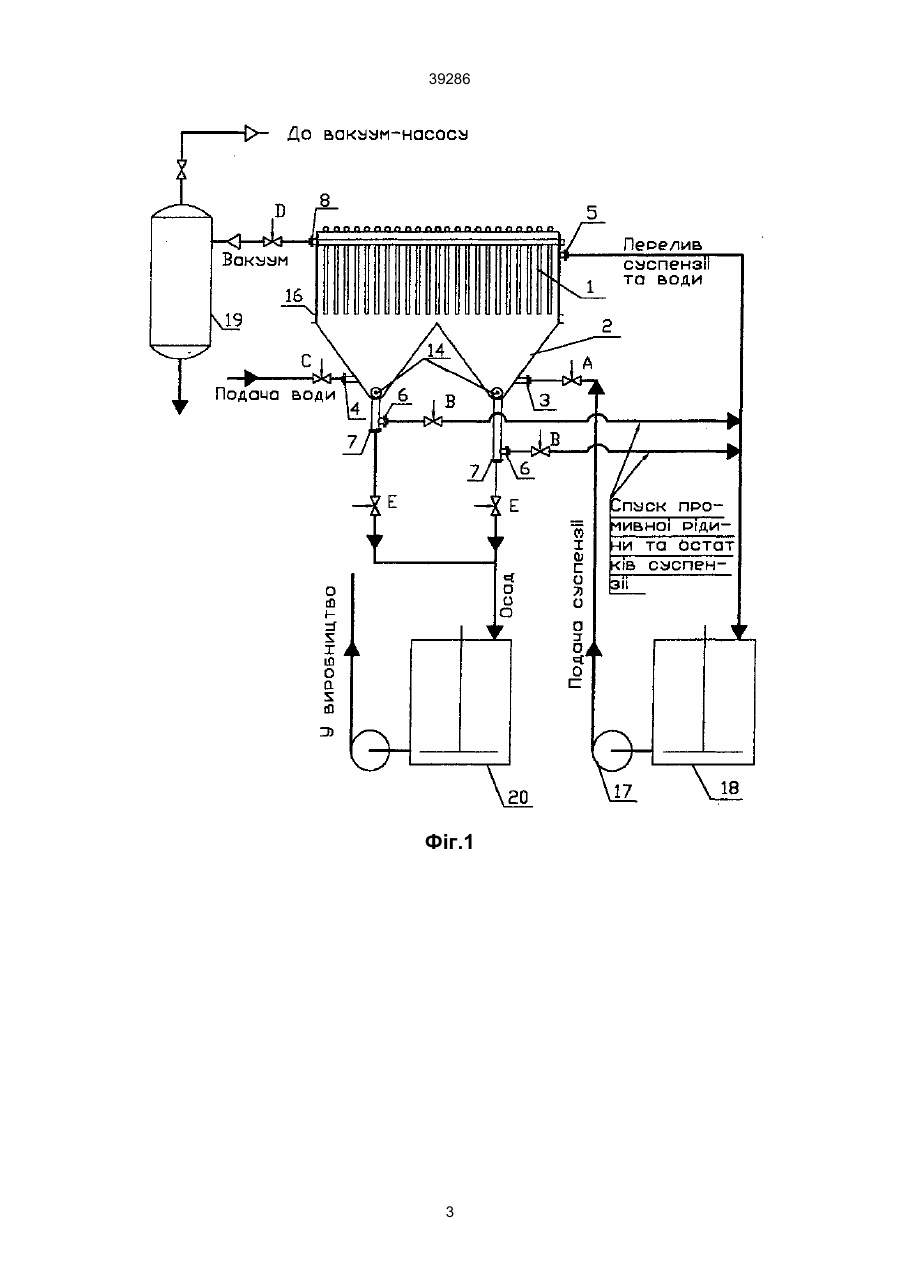

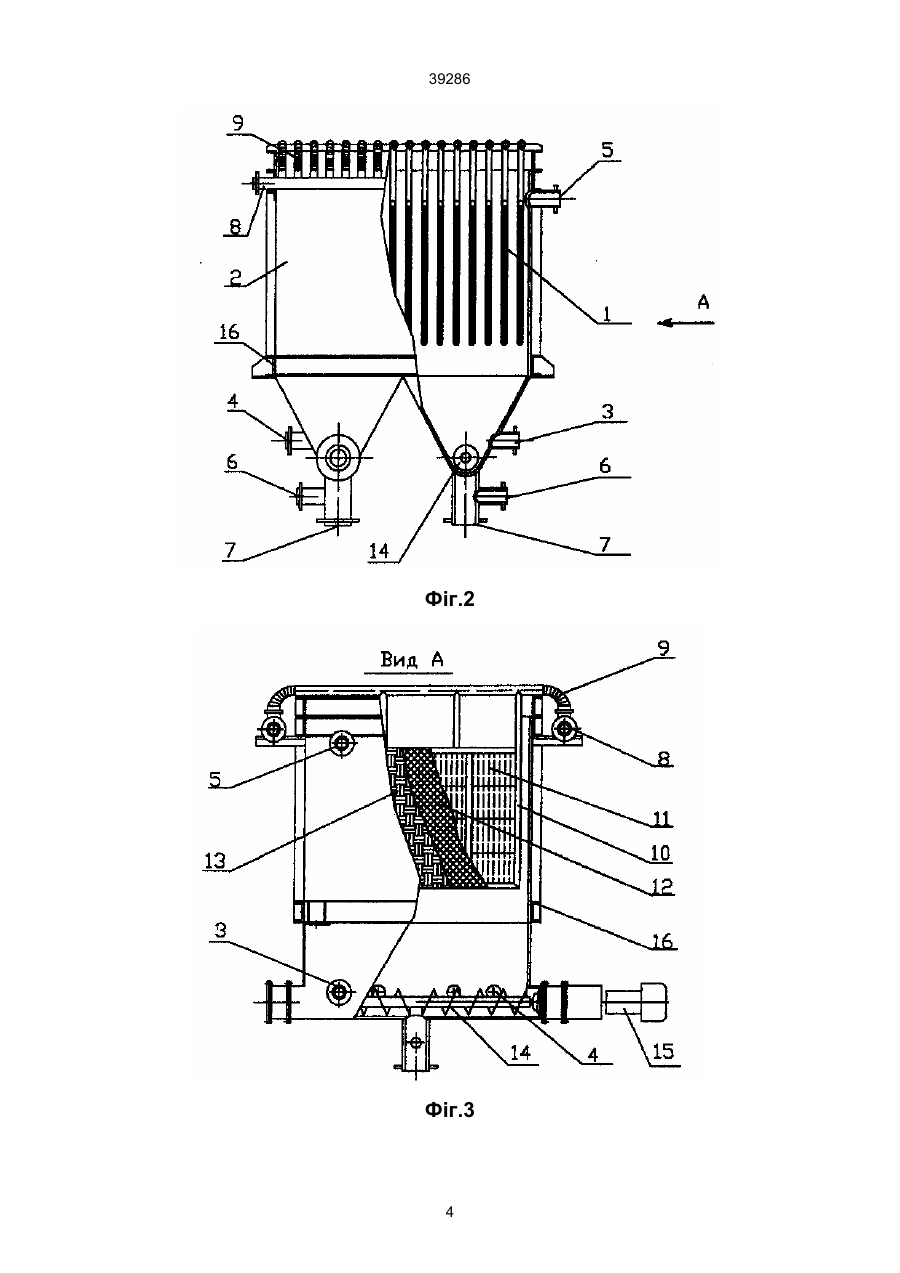

Листовий вакуум-фільтр з механічним відвантаженням осаду, що містить ванну із штуцерами та батарею фільтруючих листів, який відрізняється тим, що ванна оснащена в нижній частині штуцерами почергової заміни в ній робочих середовищ і пристроєм репульпації і механічного відвантаження осаду, що складається зі шнеків з приводами, а батарея фільтруючих листів встановлена у ванні нерухомо відносно останньої. (19) (21) 99095077 (22) 14.09.1999 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Скомороха Віктор Миколаєвич, Солуянов Володимир Олександрович, Заречений Володимир Григорович, Трет'як Євген Володимирович, Кравченко Олександр Йосипович, Кадурін Василь Олександрович, Доля Леонід Петрович, Воронко Олександр Олександрович, Василенко Анатолій Миколаєвич 39286 фільтру, на фіг. 2 показаний загальний вид листового вакуум-фільтру, на фіг. 3 - вид А фільтру на фіг. 2. Опис устрою в статичному стані. Листовий вакуум-фільтр складається з батареї фільтруючих листів 1, встановлених у ванні 2 фільтру, оснащеної штуцерами 3 для подачі суспензії, штуцерами 4 для подачі промивної води, штуцерами 5 для переливу суспензії і промивної води, штуцерами 6 для зливу залишків суспензії і промивної води, штуцерами 7 для розвантаження суспензії-осаду, двома вакуум-колекторами 8, до яких за допомогою гнучких уставок 9 підключені трубчасті рамки 10, які служать каркасом фільтруючих листів 1. Усередині периметру трубчастих рамок 10 для створення вакуум-каналів установлені спеціальні поліпропиленові мати 11, що мають рифлену поверхню, обтягнуті зверху поліпропиленовою сіткою 12 і потім фільтрувальною тканиною 13. У нижній частині ванни 2 фільтру для репульпації і вивантаження осаду встановлені двосторонні шнеки-репульпатори 14 із приводами 15, у середній частині корпусу - опорна рама 16. Робота пристрою. Фільтр працює наступним чином. В ванну 2 фільтру насосом 17 при відкритому на штуцерах 3 вентилі "А" із збірника суспензії 18 подається робоча суспензія до переливу. Через перелив 5 надмір суспензії повертається у вихідну ємність. Через ресивер 19 шляхом відкривання вентиля "D" на штуцерах вакуум-колекторів 8 вмикається вакуум. На фільтруючих листах 1 набирається осад. Після набору осаду припиняється подача суспензії, закривається вентиль "А" і на штуцерах 6 відкриваються вентилі "В". Відбувається злив залишку суспензії в ємність 18. Після зливу суспензії вентилі "В" закриваються і на штуцерах 4 відкриваються вентилі "С" подачі промивної води до рівня переливу 5. Під вакуумом вода просочується через осад на листах і промиває його. Після промивки осаду вентиль "С" закривається, припиняється подача води, відключається вакуум шляхом закривання вентиля "D" на штуцерах вакуум-колекторів 8 і осад з фільтруючих листів починає опадати в залишок промивної води. Вмикаються двосторонні шнеки-репульпатори 14. Відбувається репульпація осаду і циркуляція води між листами фільтру, що полегшує їхнє розвантаження від осаду. Після репульпації на штуцерах 7 відкриваються вентилі "Е" і суспензія-осад вивантажується в ємність 20 за допомогою шнеків-репульпаторів 14. Після відвантаження осаду вентилі "Е" закриваються. Фільтр готовий до чергового циклу. 2 39286 Фіг.1 3 39286 Фіг.2 Фіг.3 4 39286 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
