Барабанний вакуум-фільтр з внутрішньою фільтрувальною поверхнею
Номер патенту: 16131
Опубліковано: 29.08.1997
Автори: Калашніков Володимир Борисович, Хілько Віталій Іванович, Коткін Олександр Матвійович, Надєін Віктор Іванович, Корнєйко Григорій Іванович, Бескровний Анатолій Петрович, Рокач Ігор Костянтинович, Нікітін Герман Олексійович, Гутін Юрій Вікторович
Формула / Реферат
1. Барабанный вакуум-фильтр с внутренней фильтрующей поверхностью, содержащий барабан, разделенный на фильтровальные элементы, дренажные стенки, и систему отвода фильтрата, выполненную виде тангенциально расположенных карманов, отличающийся тем, что, с целью увеличения производительности и снижения влажности осадка, дренажная стенка каждого последующего фильтровального элемента установлена ступенчато относительно дренажной стенки предыдущего фильтровального элемента, а система отвода фильтрата снабжена желобом, установленным с противоположной карману стороны, в полости предыдущего фильтровального элемента.
2. Вакуум-фильтр по п.1, отличающийся тем, что дренажная стенка выполнена со сквозными канавками, посредством которых карман соединен с желобом отвода фильтрата, установленным наклонно к распределительной головке.
Текст

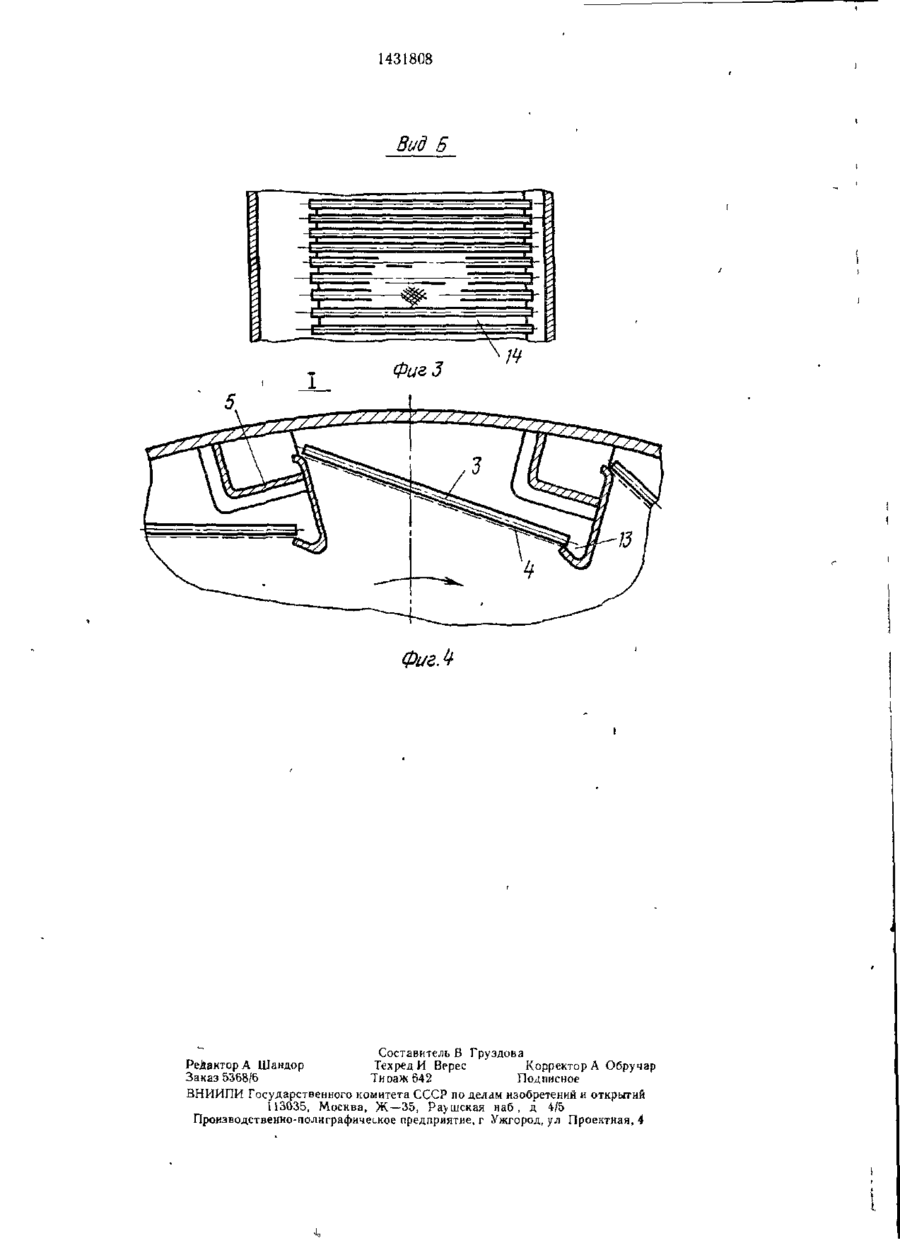

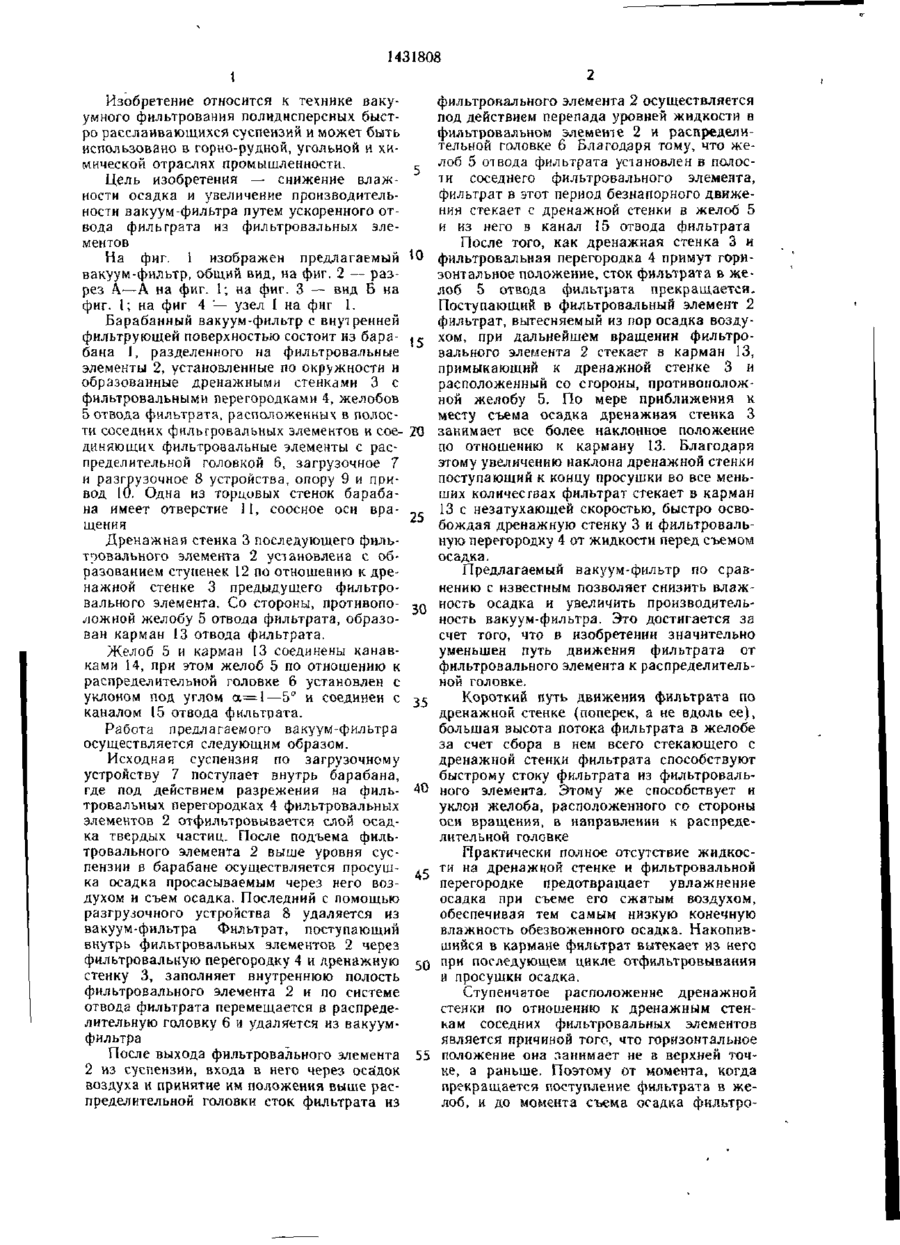

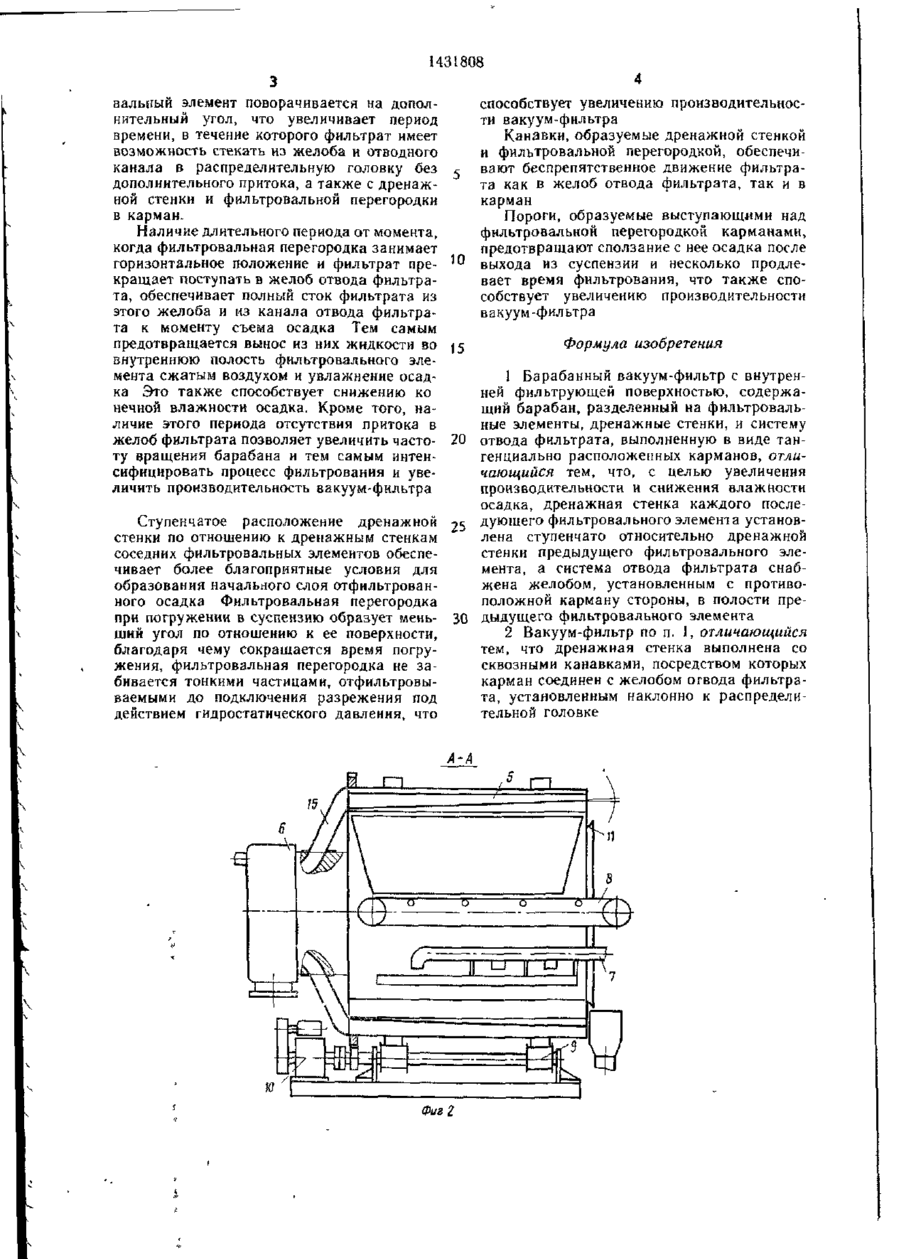

Изобретение относится к устройствам барабанных вакуум-фильтров с внутренней фильтрующей поверхностью, используемых в горнорудной, угольной и химической отраслях промышленности, и позволяет увеличить производительность вакуум-фильтра. Устройство содержит барабан і, разделенный на фильтровальные элементы 2 Дренажная стенка 3 каждого последующего элемента 2 установлена ступенчато по отношению к дренажной стенке 3 предыдущего фильтровального элемента 2. Система отвода снабжена желобом 5, установленным с противоположной карману стороны в полости предыдущего фильтровального элемента 2 и наклонно к с распределительной головке 6. Желоб 5 соеди ней с каналом 15 отвода фильтрата. Сквозные канавки, выполненные в дренажной стенке 3, связывают карман с желобом 5 отвода фильтрата 1 з.п.ф-лы, 4 ил. СО 00 о 00 1431808 1 Изобретение относится к технике вакуумного фильтрования полидисперсных быстро расслаивающихся суспензий и может быть использовано в горно-рудной, угольной и химической отраслях промышленности. 5 Цель изобретения — снижение влажности осадка и увеличение производительности вакуум-фильтра путем ускоренного отвода фильтрата из фильтровальных элементов На фиг. 1 изображен предлагаемый Ю вакуум-фильтр, общий вид, на фиг. 2 — разрез А—А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг 4 '— узел I на фиг 1. Барабанный вакуум-фильтр с внутренней фильтрующей поверхностью состоит из бара- < 5 бана 1, разделенного на фильтровальные элементы 2, установленные по окружности и образованные дренажными стенками 3 с фильтровальными перегородками 4, желобов 5 отвода фильтрата, расположенных в полости соседних фильтровальных элементов и сое- 20 диняющих. фильтровальные элементы с распределительной головкой 6, загрузочное 7 и разгрузочное 8 устройства, опору 9 и привод 10. Одна из торцовых стенок барабана имеет отверстие II, соосное оси вра- -
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum vacuum filter with internal filter surface
Автори англійськоюNadiein Viktor Ivanovych, Khilko Vitalii Ivanovych, Kotkin Oleksandr Matviiovych, Rokach Ihor Kostiantynovych, Beskrovnyi Anatolii Petrovych, Hutin Yurii Viktorovych, Kalashnikov Volodymyr Borysovych, Kornieiko Hryhorii Ivanovych
Назва патенту російськоюБарабанный вакуум-фильтр с внутренней фильтрующей поверхностью
Автори російськоюНадеин Виктор Иванович, Хилько Виталий Иванович, Коткин Александр Матвеевич, Рокач Игорь Константинович, Бескровный Анатолий Петрович, Гутин Юрий Викторович, Калашников Владимир Борисович, Корнейко Григорий Иванович
МПК / Мітки
МПК: B01D 33/06
Мітки: барабанний, внутрішньою, поверхнею, вакуум-фільтр, фільтрувальною
