Спосіб стабілізації пеленгаційної характеристики моноімпульсного пеленгатора з антенною решіткою

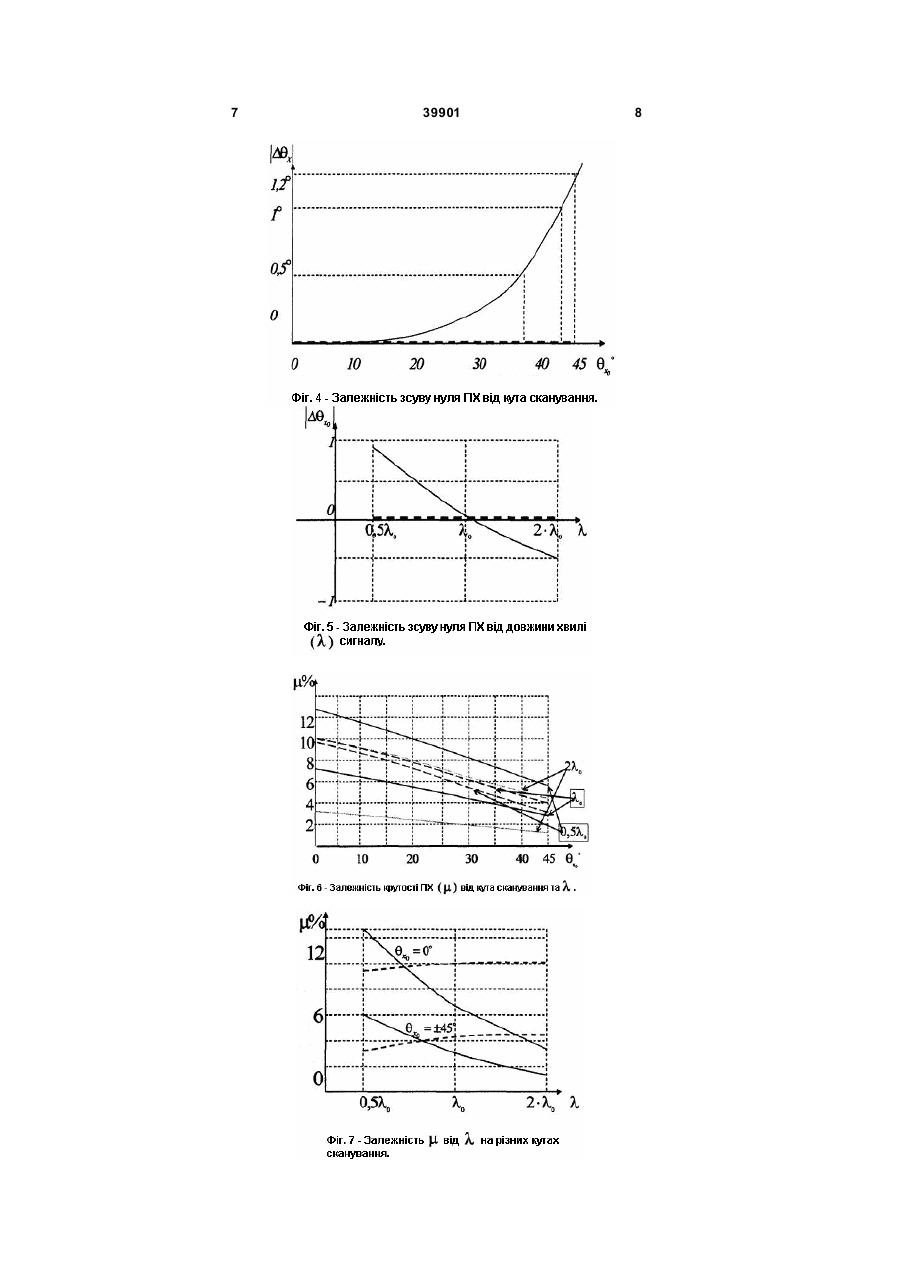

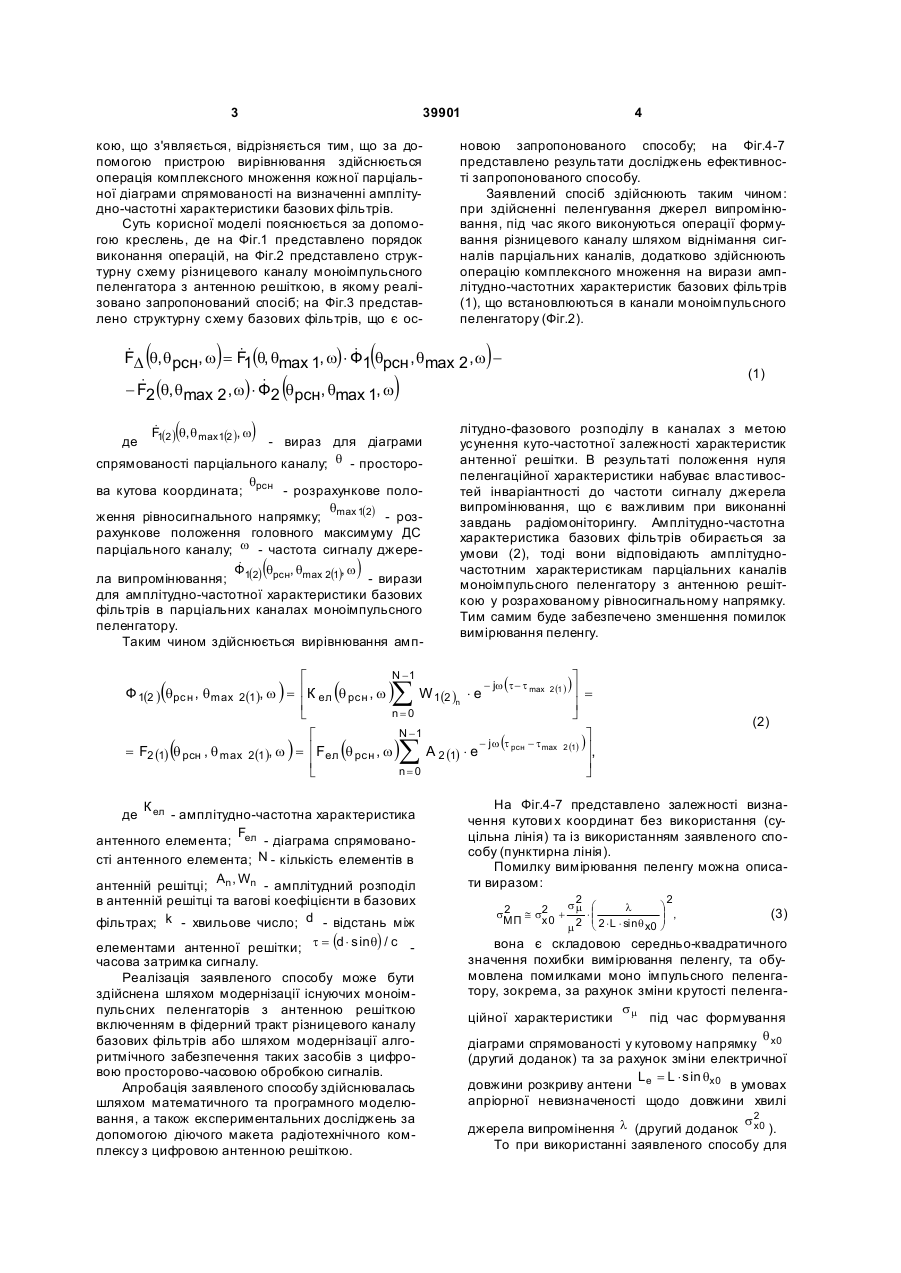

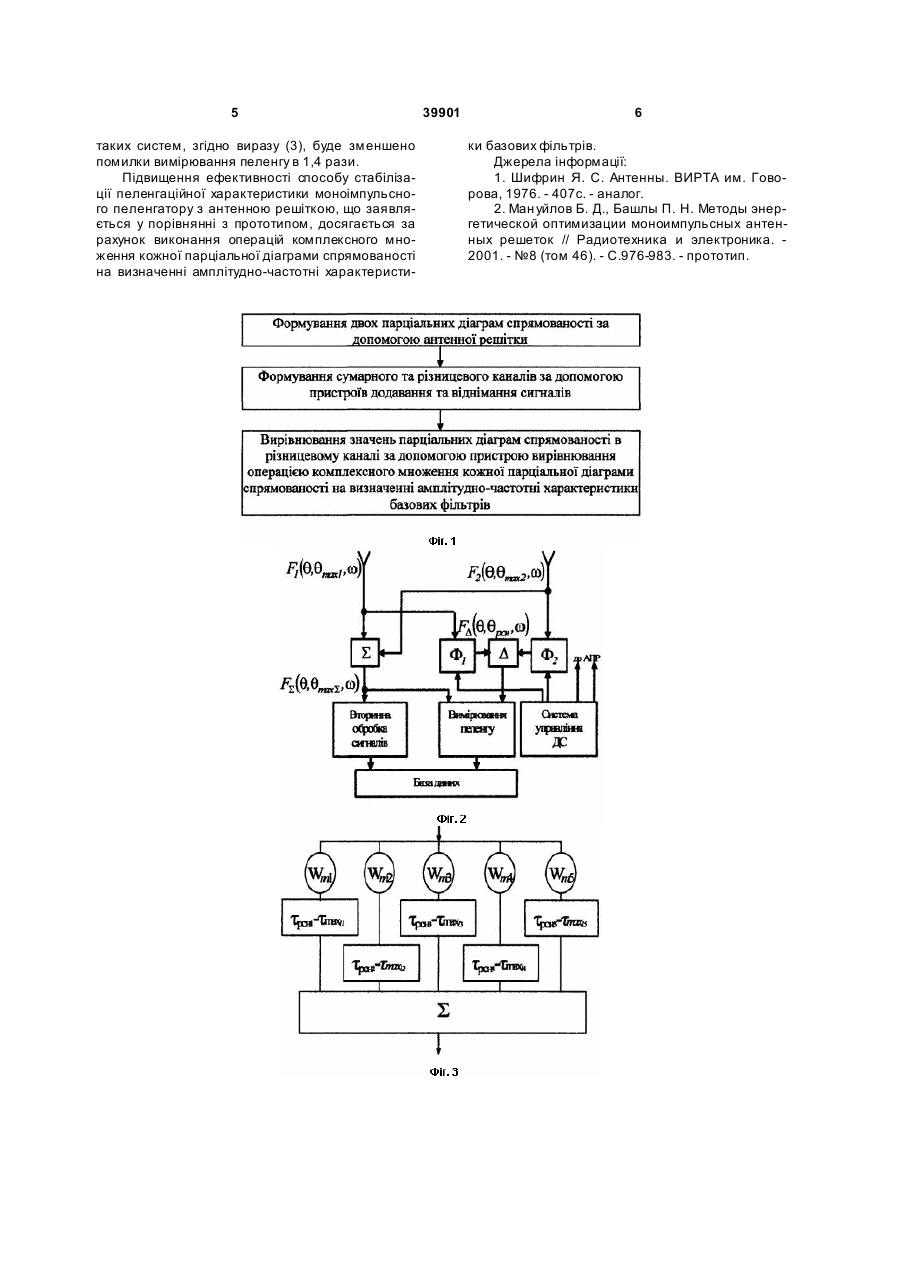

Спосіб стабілізації пеленгаційної характеристики моноімпульсного пеленгатора з антенною 3 39901 кою, що з'являється, відрізняється тим, що за допомогою пристрою вирівнювання здійснюється операція комплексного множення кожної парціальної діаграми спрямованості на визначенні амплітудно-частотні характеристики базових фільтрів. Суть корисної моделі пояснюється за допомогою креслень, де на Фіг.1 представлено порядок виконання операцій, на Фіг.2 представлено структурну схему різницевого каналу моноімпульсного пеленгатора з антенною решіткою, в якому реалізовано запропонований спосіб; на Фіг.3 представлено структурну схему базових фільтрів, що є ос ( ) ( 4 новою запропонованого способу; на Фіг.4-7 представлено результати досліджень ефективності запропонованого способу. Заявлений спосіб здійснюють таким чином: при здійсненні пеленгування джерел випромінювання, під час якого виконуються операції формування різницевого каналу шляхом віднімання сигналів парціальних каналів, додатково здійснюють операцію комплексного множення на вирази амплітудно-частотних характеристик базових фільтрів (1), що встановлюються в канали моноімпульсного пеленгатору (Фіг.2). ) & & & FD q, q pcн, w = F1(q, qmax 1, w) × Ф1 qрсн , q max 2 , w & & - F2 (q, q max 2 , w) × Ф2 q рсн, qmax 1, w де ( ( ) ) & F (2 ) q, q max1(2 ), w 1 - вираз для діаграми спрямованості парціального каналу; q - простороq ва кутова координата; pcн - розрахункове полоq ження рівносигнального напрямку; max 1(2) - розрахункове положення головного максимуму ДС парціального каналу; w - частота сигналу джере& Ф q ,q ,w ла випромінювання; 1(2) рсн max 2(1) - вирази для амплітудно-частотної характеристики базових фільтрів в парціальних каналах моноімпульсного пеленгатору. Таким чином здійснюється вирівнювання амп ( ) (1) літудно-фазового розподілу в каналах з метою усунення куто-частотної залежності характеристик антенної решітки. В результаті положення нуля пеленгаційної характеристики набуває властивостей інваріантності до частоти сигналу джерела випромінювання, що є важливим при виконанні завдань радіомоніторингу. Амплітудно-частотна характеристика базових фільтрів обирається за умови (2), тоді вони відповідають амплітудночастотним характеристикам парціальних каналів моноімпульсного пеленгатору з антенною решіткою у розрахованому рівносигнальному напрямку. Тим самим буде забезпечено зменшення помилок вимірювання пеленгу. N -1 é ù - jw (t - t max 2 (1 ) ) ú = Ф 1(2 ) qрсн , qmax 2 (1 ), w = êК ел q рсн , w W 1 (2 )n × e ê ú n =0 ë û N -1 é ù - j w (t pcн - t max 2 (1) ) ú, = F2 (1) q pcн , q max 2 (1 ), w = êFел q рсн , w А 2 (1) × e ê ú n =0 ë û ( ) ( де ( ) )å ( (2) )å К ел - амплітудно-частотна характеристика F антенного елемента; ел - діаграма спрямованості антенного елемента; N - кількість елементів в A ,W антенній решітці; n n - амплітудний розподіл в антенній решітці та вагові коефіцієнти в базових фільтрах; k - хвильове число; d - відстань між елементами антенної решітки; t = (d × sinq) / c часова затримка сигналу. Реалізація заявленого способу може бути здійснена шляхом модернізації існуючих моноімпульсних пеленгаторів з антенною решіткою включенням в фідерний тракт різницевого каналу базових фільтрів або шляхом модернізації алгоритмічного забезпечення таких засобів з цифровою просторово-часовою обробкою сигналів. Апробація заявленого способу здійснювалась шляхом математичного та програмного моделювання, а також експериментальних досліджень за допомогою діючого макета радіотехнічного комплексу з цифровою антенною решіткою. На Фіг.4-7 представлено залежності визначення кутови х координат без використання (суцільна лінія) та із використанням заявленого способу (пунктирна лінія). Помилку вимірювання пеленгу можна описати виразом: s2 m s 2 @ s2 + МП х0 m2 æ l ×ç ç 2 × L × sin q è x0 2 ö ÷ , ÷ ø (3) вона є складовою середньо-квадратичного значення похибки вимірювання пеленгу, та обумовлена помилками моно імпульсного пеленгатору, зокрема, за рахунок зміни крутості пеленгаs ційної характеристики m під час формування q діаграми спрямованості у кутовому напрямку x0 (другий доданок) та за рахунок зміни електричної L = L × sin qx0 довжини розкриву антени e в умовах апріорної невизначеності щодо довжини хвилі s2 джерела випромінення l (другий доданок x0 ). То при використанні заявленого способу для 5 таких систем, згідно виразу (3), буде зменшено помилки вимірювання пеленгу в 1,4 рази. Підвищення ефективності способу стабілізації пеленгаційної характеристики моноімпульсного пеленгатору з антенною решіткою, що заявляється у порівнянні з прототипом, досягається за рахунок виконання операцій комплексного множення кожної парціальної діаграми спрямованості на визначенні амплітудно-частотні характеристи 39901 6 ки базових фільтрів. Джерела інформації: 1. Шифрин Я. С. Антенны. ВИРТА им. Говорова, 1976. - 407с. - аналог. 2. Ман уйлов Б. Д., Башлы П. Н. Методы энергетической оптимизации моноимпульсных антенных решеток // Радиотехника и электроника. 2001. - №8 (том 46). - С.976-983. - прототип. 7 39901 8 9 Комп’ютерна в ерстка Л. Купенко 39901 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
