Спосіб ремонту вогнетривкої кладки промислових печей керамічним наплавленням

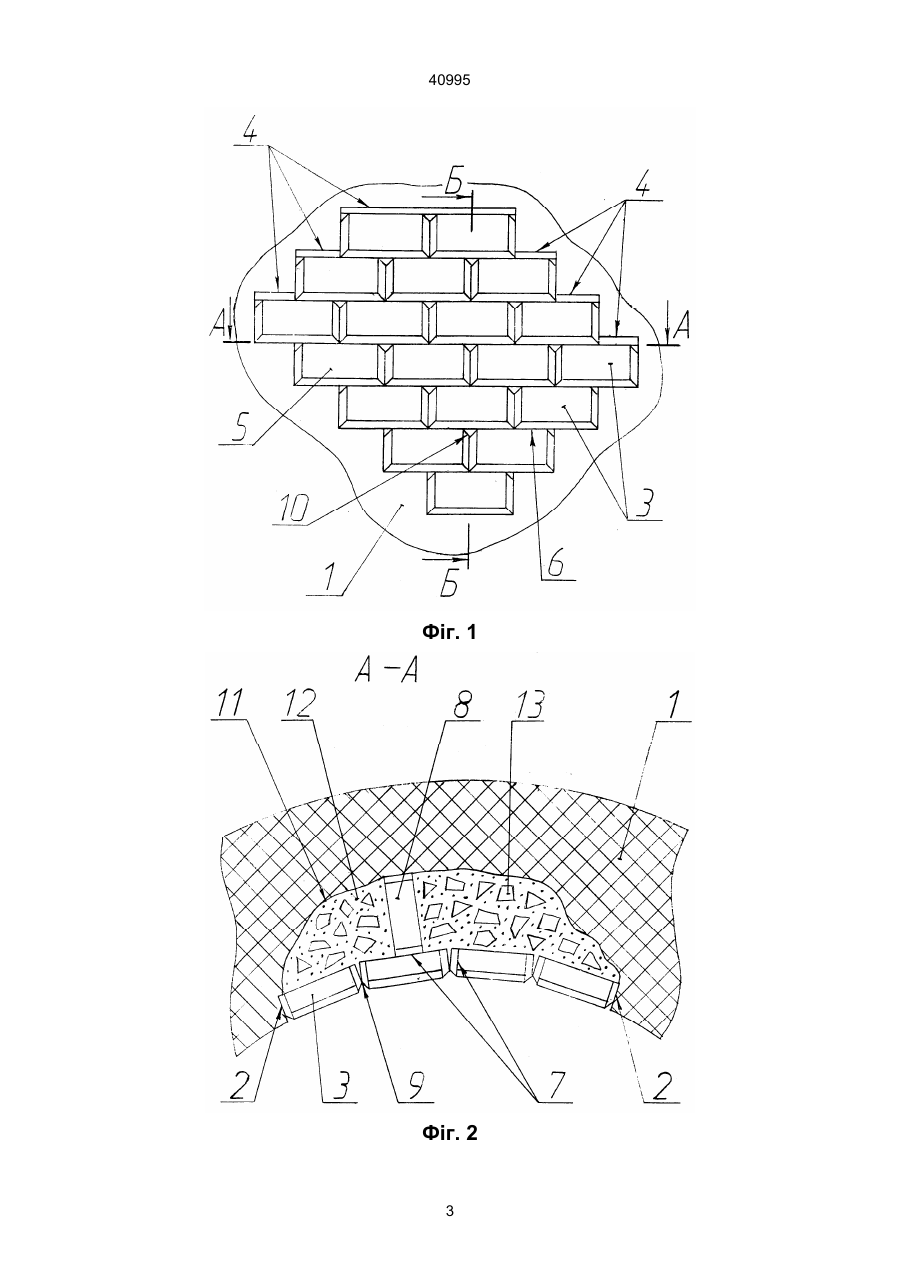

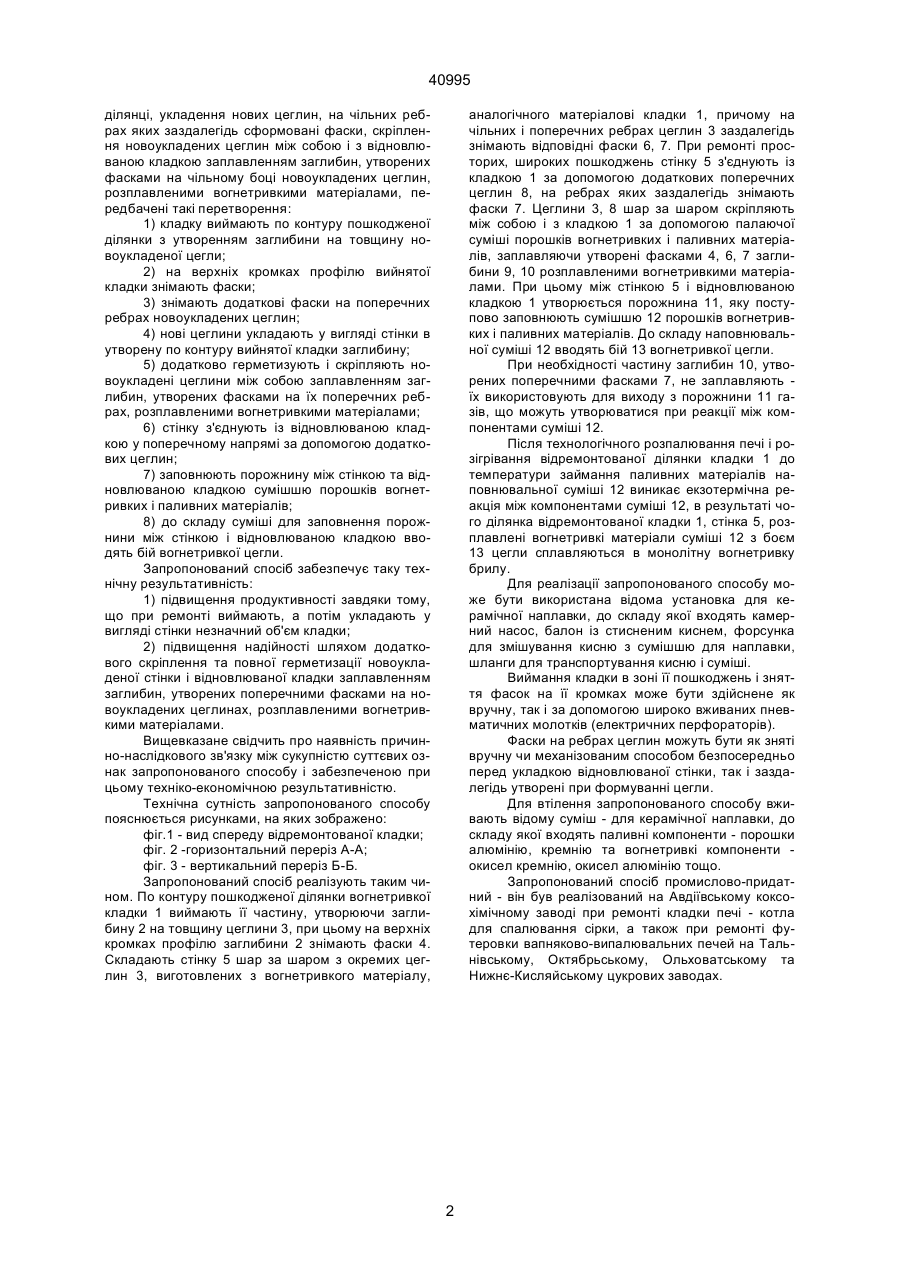

1. Спосіб ремонту вогнетривкої кладки промислових печей керамічним наплавленням, що містить у собі виймання кладки на її пошкодженій ділянці, укладення нових цеглин, на чільних ребрах яких заздалегідь сформовані фаски, скріплення новоукладених цеглин між собою і з відновлюваною кладкою заплавленням заглибин, утворених фасками на чільному боці новоукладених цеглин, розплавленими вогнетривкими матеріалами, який відрізняється тим, що кладку виймають по контуру пошкодженої ділянки з утворенням заглибини на товщину новоукладеної цег А (54) СПОСІБ РЕМОНТУ ВОГНЕТРИВКОЇ КЛАДКИ ПРОМИСЛОВИХ ПЕЧЕЙ КЕРАМІЧНИМ НАПЛАВЛЕННЯМ 40995 ділянці, укладення нових цеглин, на чільних ребрах яких заздалегідь сформовані фаски, скріплення новоукладених цеглин між собою і з відновлюваною кладкою заплавленням заглибин, утворених фасками на чільному боці новоукладених цеглин, розплавленими вогнетривкими матеріалами, передбачені такі перетворення: 1) кладку виймають по контуру пошкодженої ділянки з утворенням заглибини на товщину новоукладеної цегли; 2) на верхніх кромках профілю вийнятої кладки знімають фаски; 3) знімають додаткові фаски на поперечних ребрах новоукладених цеглин; 4) нові цеглини укладають у вигляді стінки в утворену по контуру вийнятої кладки заглибину; 5) додатково герметизують і скріпляють новоукладені цеглини між собою заплавленням заглибин, утворених фасками на їх поперечних ребрах, розплавленими вогнетривкими матеріалами; 6) стінку з'єднують із відновлюваною кладкою у поперечному напрямі за допомогою додаткових цеглин; 7) заповнюють порожнину між стінкою та відновлюваною кладкою сумішшю порошків вогнетривких і паливних матеріалів; 8) до складу суміші для заповнення порожнини між стінкою і відновлюваною кладкою вводять бій вогнетривкої цегли. Запропонований спосіб забезпечує таку технічну результативність: 1) підвищення продуктивності завдяки тому, що при ремонті виймають, а потім укладають у вигляді стінки незначний об'єм кладки; 2) підвищення надійності шляхом додаткового скріплення та повної герметизації новоукладеної стінки і відновлюваної кладки заплавленням заглибин, утворених поперечними фасками на новоукладених цеглинах, розплавленими вогнетривкими матеріалами. Вищевказане свідчить про наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак запропонованого способу і забезпеченою при цьому техніко-економічною результативністю. Технічна сутність запропонованого способу пояснюється рисунками, на яких зображено: фіг.1 - вид спереду відремонтованої кладки; фіг. 2 -горизонтальний переріз А-А; фіг. 3 - вертикальний переріз Б-Б. Запропонований спосіб реалізують таким чином. По контуру пошкодженої ділянки вогнетривкої кладки 1 виймають її частину, утворюючи заглибину 2 на товщину цеглини 3, при цьому на верхніх кромках профілю заглибини 2 знімають фаски 4. Складають стінку 5 шар за шаром з окремих цеглин 3, виготовлених з вогнетривкого матеріалу, аналогічного матеріалові кладки 1, причому на чільних і поперечних ребрах цеглин 3 заздалегідь знімають відповідні фаски 6, 7. При ремонті просторих, широких пошкоджень стінку 5 з'єднують із кладкою 1 за допомогою додаткових поперечних цеглин 8, на ребрах яких заздалегідь знімають фаски 7. Цеглини 3, 8 шар за шаром скріпляють між собою і з кладкою 1 за допомогою палаючої суміші порошків вогнетривких і паливних матеріалів, заплавляючи утворені фасками 4, 6, 7 заглибини 9, 10 розплавленими вогнетривкими матеріалами. При цьому між стінкою 5 і відновлюваною кладкою 1 утворюється порожнина 11, яку поступово заповнюють сумішшю 12 порошків вогнетривких і паливних матеріалів. До складу наповнювальної суміші 12 вводять бій 13 вогнетривкої цегли. При необхідності частину заглибин 10, утворених поперечними фасками 7, не заплавляють їх використовують для виходу з порожнини 11 газів, що можуть утворюватися при реакції між компонентами суміші 12. Після технологічного розпалювання печі і розігрівання відремонтованої ділянки кладки 1 до температури займання паливних матеріалів наповнювальної суміші 12 виникає екзотермічна реакція між компонентами суміші 12, в результаті чого ділянка відремонтованої кладки 1, стінка 5, розплавлені вогнетривкі матеріали суміші 12 з боєм 13 цегли сплавляються в монолітну вогнетривку брилу. Для реалізації запропонованого способу може бути використана відома установка для керамічної наплавки, до складу якої входять камерний насос, балон із стисненим киснем, форсунка для змішування кисню з сумішшю для наплавки, шланги для транспортування кисню і суміші. Виймання кладки в зоні її пошкоджень і зняття фасок на її кромках може бути здійснене як вручну, так і за допомогою широко вживаних пневматичних молотків (електричних перфораторів). Фаски на ребрах цеглин можуть бути як зняті вручну чи механізованим способом безпосередньо перед укладкою відновлюваної стінки, так і заздалегідь утворені при формуванні цегли. Для втілення запропонованого способу вживають відому суміш - для керамічної наплавки, до складу якої входять паливні компоненти - порошки алюмінію, кремнію та вогнетривкі компоненти окисел кремнію, окисел алюмінію тощо. Запропонований спосіб промислово-придатний - він був реалізований на Авдіївському коксохімічному заводі при ремонті кладки печі - котла для спалювання сірки, а також при ремонті футеровки вапняково-випалювальних печей на Тальнівському, Октябрьському, Ольховатському та Нижнє-Кисляйському цукрових заводах. 2 40995 Фіг. 1 Фіг. 2 3 40995 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4 40995 5
