Дисковий носій запису і пристрій для запису та/або зчитування інформації

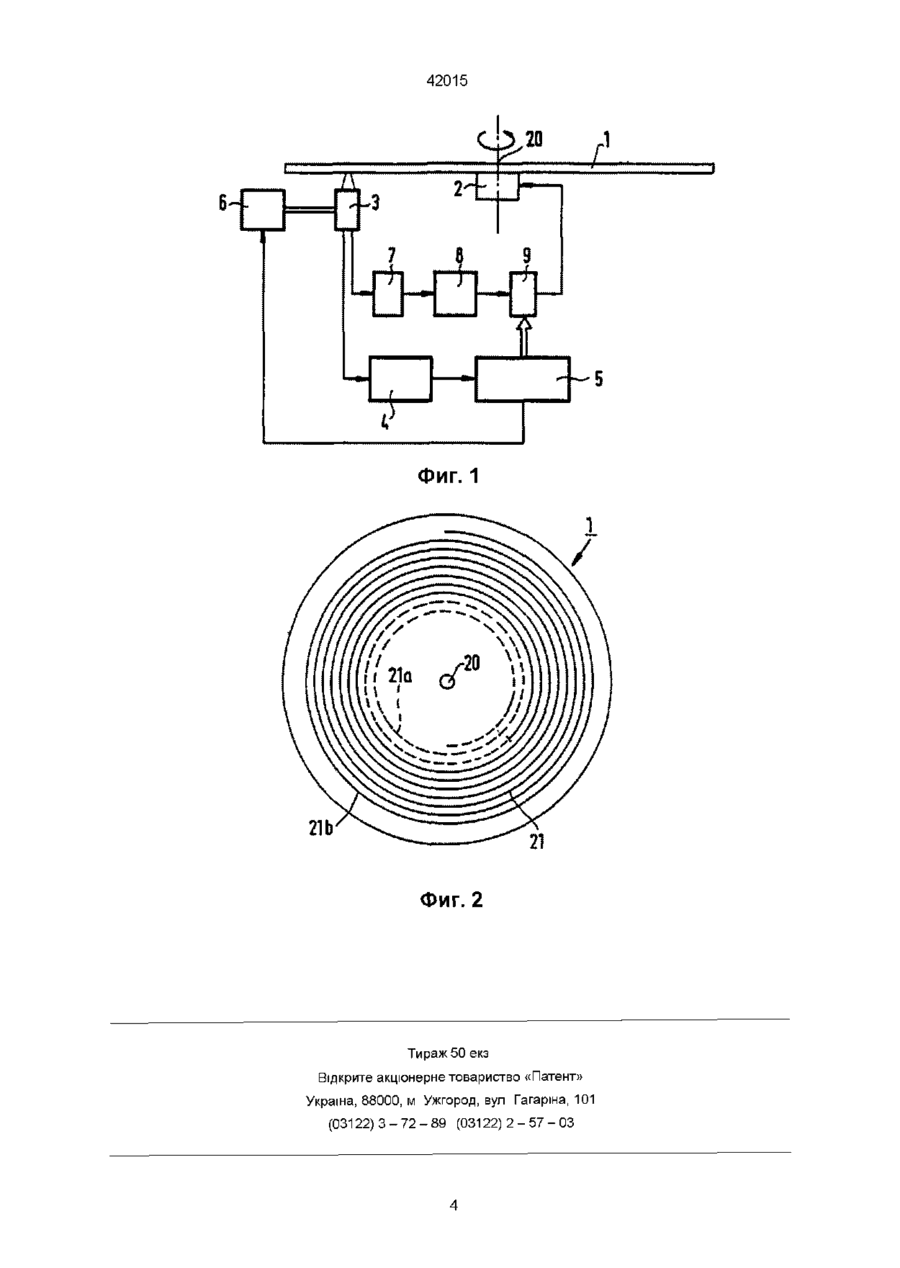

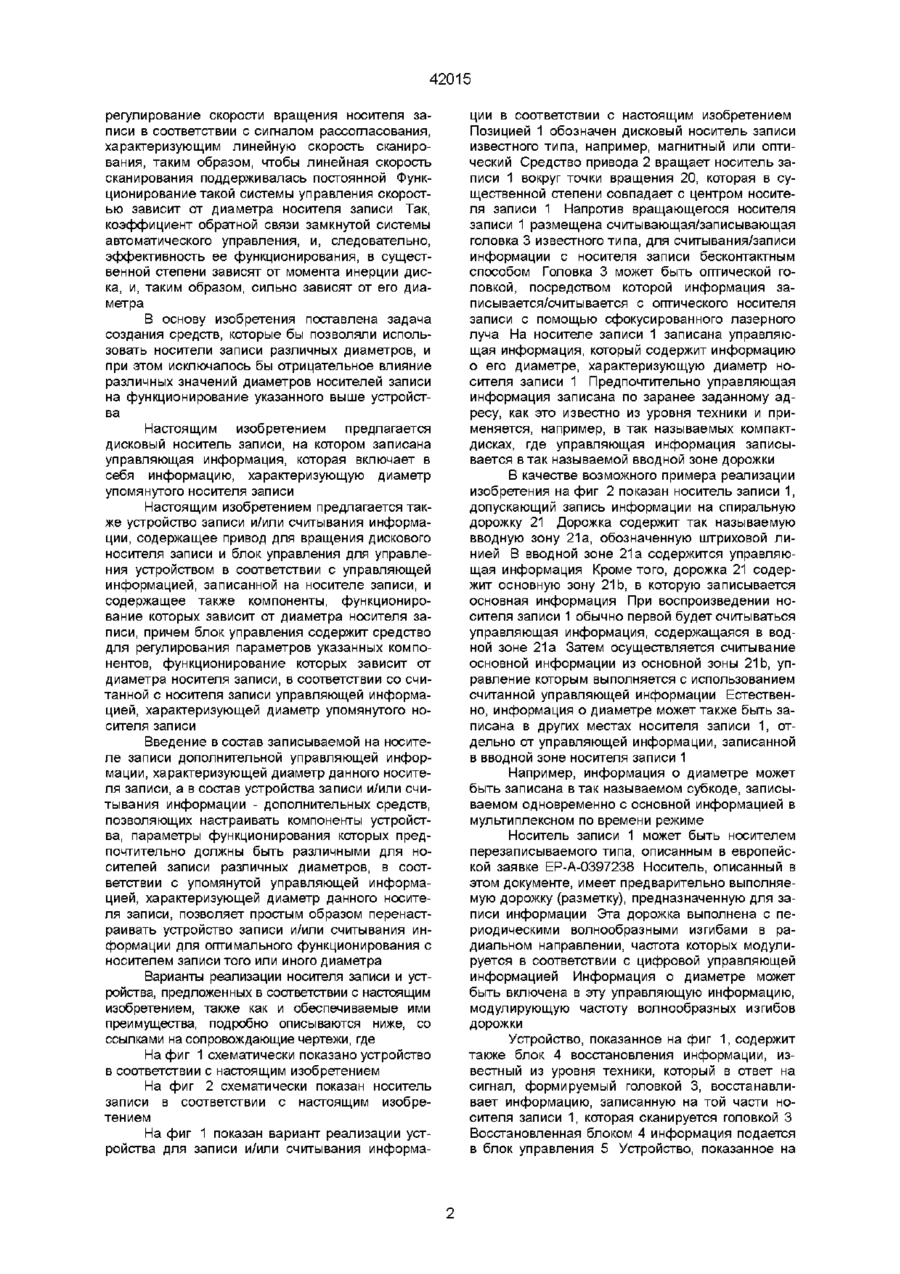

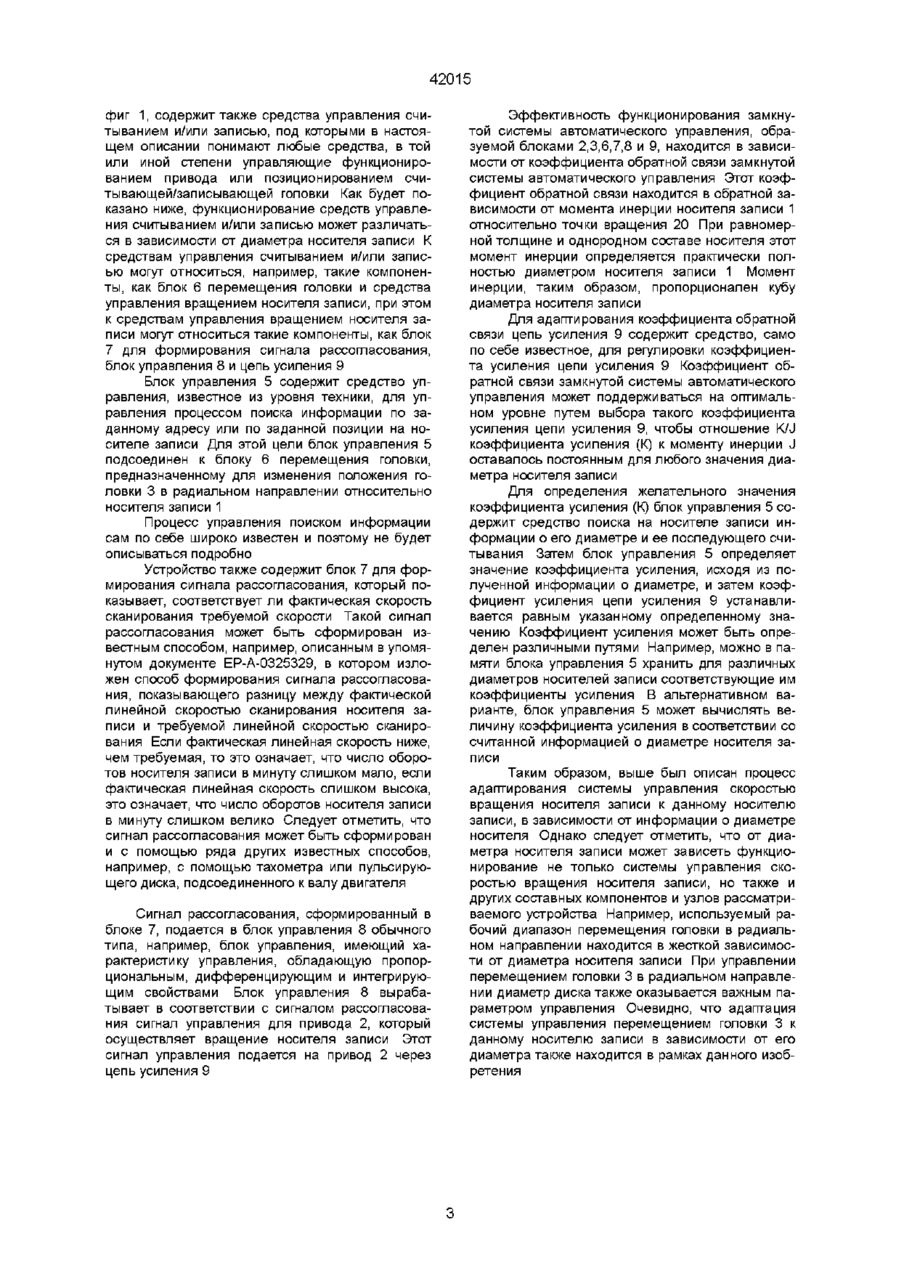

1 Дисковый носитель записи (1), в заранее заданном месте которого записана управляющая информация, отличающийся тем, что управляющая информация включает в себя информацию, характеризующую диаметр упомянутого носителя записи 2 Носитель записи по п 1, отличающийся тем, что упомянутое заранее заданное место расположено по заранее заданному адресу на информационной дорожке 3 Устройство записи и/или считывания информации, содержащее привод (2) для вращения дискового носителя записи (1), считывающую/записывающую головку (3), подсоединенную к блоку (4) восстановления информации, предназначенную для сканирования информационной дорожки носителя записи (1), и средства (6-9) управления считыванием и/или записью, подсоединенные к упомянутым приводу (2) и считывающей/записывающей головке (3), отличающееся тем, что оно содержит средство (5) регулирования параметров средств (6-9) управления считыванием и/или записью, подсоединенное к блоку (4) восстановления информации и средствам (6-9) управления считыванием и/или записью, для регулирования управляющих функций средств (6-9) управления считыванием и/или записью в соответствии с управляющей информацией, характеризующей диаметр упомянутого носителя записи (1), считанной с упомянутого носителя записи 4 Устройство по п 3, отличающееся тем, что упомянутые средства (6-9) управления считыванием и/или записью включают в себя средства управления вращением носителя записи для управления вращением, обеспечиваемым приводом (2), и тем, что упомянутое средство (5) регулирования параметров выполнено с возможностью регулирования управляющих функций упомянутых средств управления вращением в соответствии с управляющей информацией, характеризующей диаметр упомянутого носителя записи (1) 5 Устройство по п 3 или п 4, отличающееся тем, что содержит сформированную упомянутыми средствами (6-9) управления считыванием и/или записью, приводом (2) и считывающей/записывающей головкой (3) замкнутую систему автоматического управления, причем упомянутое средство (5) регулирования параметров выполнено с возможностью адаптирования коэффициента обратной связи названной замкнутой системы автоматического управления в соответствии с управляющей информацией, характеризующей диаметр упомянутого носителя записи (1) Изобретение относится к дисковому носителю записи, на котором записана управляющая информация Изобретение также относится к устройству записи и/или считывания информации, содержащему привод для вращения дискового носителя записи, средство конфигурирования для конфигурирования устройства в соответствии с управляющей информацией, записанной на носителе записи, и содержащее также компоненты, функционирование которых зависит от диаметра носителя записи Носитель информации и устройство такого типа, как изложено выше, описаны в европейской заявке ЕР-А-0325329 В этой заявке описано устройство для записи и считывания информации с оптического носителя записи записываемого типа Во время записи и/или считывания осуществляют Зоя о Ю О 42015 регулирование скорости вращения носителя записи в соответствии с сигналом рассогласования, характеризующим линейную скорость сканирования, таким образом, чтобы линейная скорость сканирования поддерживалась постоянной Функционирование такой системы управления скоростью зависит от диаметра носителя записи Так, коэффициент обратной связи замкнутой системы автоматического управления, и, следовательно, эффективность ее функционирования, в существенной степени зависят от момента инерции диска, и, таким образом, сильно зависят от его диаметра В основу изобретения поставлена задача создания средств, которые бы позволяли использовать носители записи различных диаметров, и при этом исключалось бы отрицательное влияние различных значений диаметров носителей записи на функционирование указанного выше устройства Настоящим изобретением предлагается дисковый носитель записи, на котором записана управляющая информация, которая включает в себя информацию, характеризующую диаметр упомянутого носителя записи Настоящим изобретением предлагается также устройство записи и/или считывания информации, содержащее привод для вращения дискового носителя записи и блок управления для управления устройством в соответствии с управляющей информацией, записанной на носителе записи, и содержащее также компоненты, функционирование которых зависит от диаметра носителя записи, причем блок управления содержит средство для регулирования параметров указанных компонентов, функционирование которых зависит от диаметра носителя записи, в соответствии со считанной с носителя записи управляющей информацией, характеризующей диаметр упомянутого носителя записи Введение в состав записываемой на носителе записи дополнительной управляющей информации, характеризующей диаметр данного носителя записи, а в состав устройства записи и/или считывания информации - дополнительных средств, позволяющих настраивать компоненты устройства, параметры функционирования которых предпочтительно должны быть различными для носителей записи различных диаметров, в соответствии с упомянутой управляющей информацией, характеризующей диаметр данного носителя записи, позволяет простым образом перенастраивать устройство записи и/или считывания информации для оптимального функционирования с носителем записи того или иного диаметра Варианты реализации носителя записи и устройства, предложенных в соответствии с настоящим изобретением, также как и обеспечиваемые ими преимущества, подробно описываются ниже, со ссылками на сопровождающие чертежи, где На фиг 1 схематически показано устройство в соответствии с настоящим изобретением На фиг 2 схематически показан носитель записи в соответствии с настоящим изобретением На фиг 1 показан вариант реализации устройства для записи и/или считывания информа ции в соответствии с настоящим изобретением Позицией 1 обозначен дисковый носитель записи известного типа, например, магнитный или оптический Средство привода 2 вращает носитель записи 1 вокруг точки вращения 20, которая в существенной степени совпадает с центром носителя записи 1 Напротив вращающегося носителя записи 1 размещена считывающая/записывающая головка 3 известного типа, для считывания/записи информации с носителя записи бесконтактным способом Головка 3 может быть оптической головкой, посредством которой информация записывается/считывается с оптического носителя записи с помощью сфокусированного лазерного луча На носителе записи 1 записана управляющая информация, который содержит информацию о его диаметре, характеризующую диаметр носителя записи 1 Предпочтительно управляющая информация записана по заранее заданному адресу, как это известно из уровня техники и применяется, например, в так называемых компактдисках, где управляющая информация записывается в так называемой вводной зоне дорожки В качестве возможного примера реализации изобретения на фиг 2 показан носитель записи 1, допускающий запись информации на спиральную дорожку 21 Дорожка содержит так называемую вводную зону 21а, обозначенную штриховой линией В вводной зоне 21а содержится управляющая информация Кроме того, дорожка 21 содержит основную зону 21Ь, в которую записывается основная информация При воспроизведении носителя записи 1 обычно первой будет считываться управляющая информация, содержащаяся в водной зоне 21а Затем осуществляется считывание основной информации из основной зоны 21Ь, управление которым выполняется с использованием считанной управляющей информации Естественно, информация о диаметре может также быть записана в других местах носителя записи 1, отдельно от управляющей информации, записанной в вводной зоне носителя записи 1 Например, информация о диаметре может быть записана в так называемом субкоде, записываемом одновременно с основной информацией в мультиплексном по времени режиме Носитель записи 1 может быть носителем перезаписываемого типа, описанным в европейской заявке ЕР-А-0397238 Носитель, описанный в этом документе, имеет предварительно выполняемую дорожку (разметку), предназначенную для записи информации Эта дорожка выполнена с периодическими волнообразными изгибами в радиальном направлении, частота которых модулируется в соответствии с цифровой управляющей информацией Информация о диаметре может быть включена в эту управляющую информацию, модулирующую частоту волнообразных изгибов дорожки Устройство, показанное на фиг 1, содержит также блок 4 восстановления информации, известный из уровня техники, который в ответ на сигнал, формируемый головкой 3, восстанавливает информацию, записанную на той части носителя записи 1, которая сканируется головкой 3 Восстановленная блоком 4 информация подается в блок управления 5 Устройство, показанное на 42015 фиг 1, содержит также средства управления считыванием и/или записью, под которыми в настоящем описании понимают любые средства, в той или иной степени управляющие функционированием привода или позиционированием считывающей/записывающей головки Как будет показано ниже, функционирование средств управления считыванием и/или записью может различаться в зависимости от диаметра носителя записи К средствам управления считыванием и/или записью могут относиться, например, такие компоненты, как блок 6 перемещения головки и средства управления вращением носителя записи, при этом к средствам управления вращением носителя записи могут относиться такие компоненты, как блок 7 для формирования сигнала рассогласования, блок управления 8 и цепь усиления 9 Блок управления 5 содержит средство управления, известное из уровня техники, для управления процессом поиска информации по заданному адресу или по заданной позиции на носителе записи Для этой цели блок управления 5 подсоединен к блоку 6 перемещения головки, предназначенному для изменения положения головки 3 в радиальном направлении относительно носителя записи 1 Процесс управления поиском информации сам по себе широко известен и поэтому не будет описываться подробно Устройство также содержит блок 7 для формирования сигнала рассогласования, который показывает, соответствует ли фактическая скорость сканирования требуемой скорости Такой сигнал рассогласования может быть сформирован известным способом, например, описанным в упомянутом документе ЕР-А-0325329, в котором изложен способ формирования сигнала рассогласования, показывающего разницу между фактической линейной скоростью сканирования носителя записи и требуемой линейной скоростью сканирования Если фактическая линейная скорость ниже, чем требуемая, то это означает, что число оборотов носителя записи в минуту слишком мало, если фактическая линейная скорость слишком высока, это означает, что число оборотов носителя записи в минуту слишком велико Следует отметить, что сигнал рассогласования может быть сформирован и с помощью ряда других известных способов, например, с помощью тахометра или пульсирующего диска, подсоединенного к валу двигателя Сигнал рассогласования, сформированный в блоке 7, подается в блок управления 8 обычного типа, например, блок управления, имеющий характеристику управления, обладающую пропорциональным, дифференцирующим и интегрирующим свойствами Блок управления 8 вырабатывает в соответствии с сигналом рассогласования сигнал управления для привода 2, который осуществляет вращение носителя записи Этот сигнал управления подается на привод 2 через цепь усиления 9 Эффективность функционирования замкнутой системы автоматического управления, образуемой блоками 2,3,6,7,8 и 9, находится в зависимости от коэффициента обратной связи замкнутой системы автоматического управления Этот коэффициент обратной связи находится в обратной зависимости от момента инерции носителя записи 1 относительно точки вращения 20 При равномерной толщине и однородном составе носителя этот момент инерции определяется практически полностью диаметром носителя записи 1 Момент инерции, таким образом, пропорционален кубу диаметра носителя записи Для адаптирования коэффициента обратной связи цепь усиления 9 содержит средство, само по себе известное, для регулировки коэффициента усиления цепи усиления 9 Коэффициент обратной связи замкнутой системы автоматического управления может поддерживаться на оптимальном уровне путем выбора такого коэффициента усиления цепи усиления 9, чтобы отношение K/J коэффициента усиления (К) к моменту инерции J оставалось постоянным для любого значения диаметра носителя записи Для определения желательного значения коэффициента усиления (К) блок управления 5 содержит средство поиска на носителе записи информации о его диаметре и ее последующего считывания Затем блок управления 5 определяет значение коэффициента усиления, исходя из полученной информации о диаметре, и затем коэффициент усиления цепи усиления 9 устанавливается равным указанному определенному значению Коэффициент усиления может быть определен различными путями Например, можно в памяти блока управления 5 хранить для различных диаметров носителей записи соответствующие им коэффициенты усиления В альтернативном варианте, блок управления 5 может вычислять величину коэффициента усиления в соответствии со считанной информацией о диаметре носителя записи Таким образом, выше был описан процесс адаптирования системы управления скоростью вращения носителя записи к данному носителю записи, в зависимости от информации о диаметре носителя Однако следует отметить, что от диаметра носителя записи может зависеть функционирование не только системы управления скоростью вращения носителя записи, но также и других составных компонентов и узлов рассматриваемого устройства Например, используемый рабочий диапазон перемещения головки в радиальном направлении находится в жесткой зависимости от диаметра носителя записи При управлении перемещением головки 3 в радиальном направлении диаметр диска также оказывается важным параметром управления Очевидно, что адаптация системы управления перемещением головки 3 к данному носителю записи в зависимости от его диаметра также находится в рамках данного изобретения 42015 Фиг. 1 21b Фиг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 42015
