Оптично зчитуваний носій запису, спосіб та пристрій для виготовлення такого носія запису, пристрій для запису інформації на такий носій запису та пристрій для зчитування інформації з такого носія запису

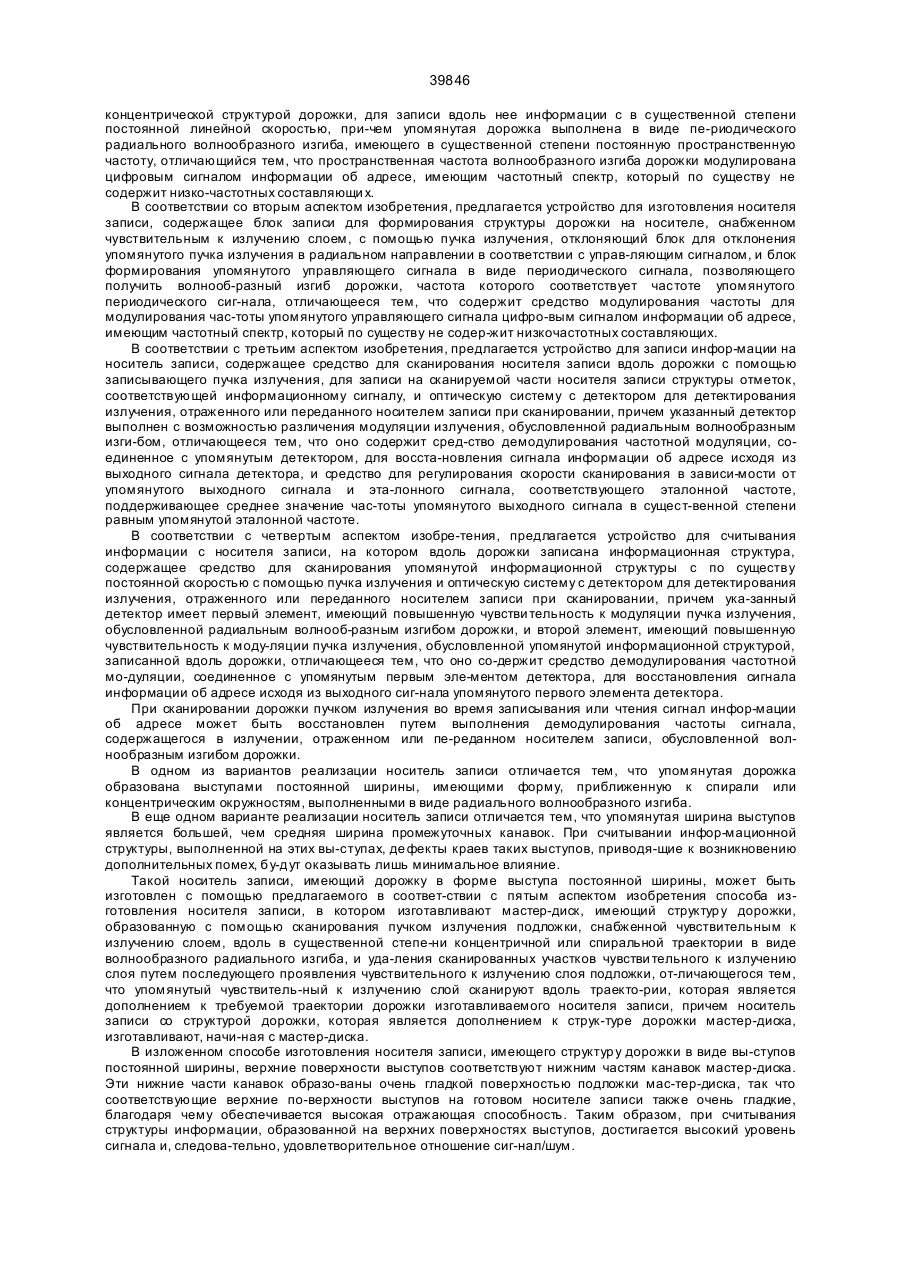

39846 Изобретение относится к области накопления информации и может быть использовано в аудио-, видео-, компьютерной и другой цифровой технике. Из патента ФРГ № 3100421 (G11B 7/00, 1982) известно описание, относящееся к оптически считываемому носителю записи, содержащему чувст-вительный к излучению слой на подложке, имеющей форму диска, снабженной непрерывной до-рожкой постоянной ширины, организованной в соответствии со спиральной или концентрической структурой дорожки, для записи вдоль нее ин-формации в существенной степени постоянной линейной скоростью, причем упомянутая дорожка выполнена в виде периодического радиального волнообразного изгиба, имеющего в существенной степени постоянную пространственную частоту. Из того же источника известно описание, от-носящееся к устройству для изготовления носите-ля записи, содержащему блок записи для форми-рования структуры дорожки на носителе, снаб-женном чувствительным к излучению слоем, с помощью пучка излучения, отклоняющий блок для отклонения упомянутого пучка излучения в ради-альном направлении в соответствии с управляю-щим сигналом, и блок формирования упомянутого управляющего сигнала в виде периодического сигнала, позволяющего получить волнообразный изгиб дорожки, частота которого соответствует частоте упомянутого периодического сигнала. Из того же источника известно описание спо-соба изготовления носителя записи, в котором изготавливают мастер-диск, имеющий структур у дорожки, образованную с помощью сканирования пучком излучения подложки, снабженной чувствительным к излучению слоем, вдоль в существенной степени концентричной или спиральной тра-ектории в виде волнообразного радиального изги-ба, и удаляют сканированные участки чувствительного к излучению слоя путем последующего проявления чувствительного к излучению слоя подложки. Из того же источника известно описание, от-носящееся к устройству для записи информации на носитель записи, содержащему средство для сканирования носителя записи вдоль дорожки с помощью записывающего пучка излучения, для записи на сканируемой части носителя записи структуры отметок, соответствующей информационному сигналу, и оптическую систему с детектором для детектирования излучения, отраженного или переданного носителем записи при сканировании, причем указанный детектор выполнен с возможностью различения модуляции излучения, обусловленной радиальным волнообразным изгибом. Из того же источника известно описание, от-носящееся к устройству для считывания информации с носителя записи, на котором вдоль до-рожки записана информационная структура, со-держащему средство для сканирования упомянутой информационной структуры с по существу постоянной скоростью с помощью пучка излучения и оптическую систему с детектором для детекти-рования излучения, отраженного или переданного носителем записи при сканировании, причем ука-занный детектор имеет первый элемент, имеющий повышенную чувствительность к модуляции пучка излучения, обусловленной радиальным волнообразным изгибом дорожки, и второй элемент, имеющий повышенную чувствительность к моду-ляции пучка излучения, обусловленной упомянутой информационной структурой, записанной вдоль дорожки. Известный носитель записи снабжен модулированной с постоянной частотой спиральной до-рожкой. Когда спиральная дорожка сканируется с помощью пучка излучения при считывании и/или записывании информации известным устройством для считывания или записывания информации, то упомянутая модуляция дорожки обеспечивает определенное модулирование отраженного излу-чения. Эта модуляция детектируется упомянутым известным устройством, и по детектированной модуляции восстанавливается сигнал синхронизации, который используется известным устройством для управления процессом записи и/или счи-тывания. Кроме того, на спиральной дорожке известного носителя расположены области записи информации, между которыми расположены области синхронизации. Области записи информации предназначены для записи информации. Области синхронизации содержат информацию об адресе, в виде адреса смежной области записи информации. Информация об адресе, содержащаяся в об-ластях синхронизации, позволяет при сканировании определять по отраженному излучению, какая часть носителя записи сканируется. Благодаря этому можно быстро и точно находить любое кон-кретное место на диска. Недостаток известного носителя записи со-стоит в том, что области записи информации по-стоянно прерываются областями синхронизации. Негативные последствия этого особенно прояв-ляются в том случае, когда на носитель записи записывают информацию, соответствующую тре-бованиям, установленным в соответствии со стандартом CD. В этом случае необходимо, чтобы информационные сигналы записывались непре-рывно и с постоянной линейной скоростью. Целью изобретения является предоставление средств, которые позволяют записывать и считы-вать непрерываемые EFM-кодированные сигналы, которые при этом могут при сканировании опре-делять по отраженному излучению, какая часть носителя записи сканируется, и которые позволяют регулировать скорость сканирования при запи-сывании, поддерживая линейную скорость скани-рования в существенной степени постоянной, с тем чтобы получать запись на носителе записи, допускающем записывание, которая была бы со-вместима с записью, выполненной на CD, допус-кающем только чтение. Целью изобретения явля-ется также предоставление носителя записи для использования с упомянутыми средствами записи и считывания, а также способа и устройства для изготовления такого носителя записи. В соответствии с первым аспектом изобрете-ния предлагается оптически считываемый носи-тель записи, содержащий чувствительный к излу-чению слой на подложке, имеющей форму диска, снабженной непрерывной дорожкой постоянной ширины, организованной в соответствии со спи-ральной или 39846 концентрической структурой дорожки, для записи вдоль нее информации с в существенной степени постоянной линейной скоростью, при-чем упомянутая дорожка выполнена в виде пе-риодического радиального волнообразного изгиба, имеющего в существенной степени постоянную пространственную частоту, отличающийся тем, что пространственная частота волнообразного изгиба дорожки модулирована цифровым сигналом информации об адресе, имеющим частотный спектр, который по существу не содержит низко-частотных составляющи х. В соответствии со вторым аспектом изобретения, предлагается устройство для изготовления носителя записи, содержащее блок записи для формирования структуры дорожки на носителе, снабженном чувствительным к излучению слоем, с помощью пучка излучения, отклоняющий блок для отклонения упомянутого пучка излучения в радиальном направлении в соответствии с управ-ляющим сигналом, и блок формирования упомянутого управляющего сигнала в виде периодического сигнала, позволяющего получить волнооб-разный изгиб дорожки, частота которого соответствует частоте упомянутого периодического сиг-нала, отличающееся тем, что содержит средство модулирования частоты для модулирования час-тоты упомянутого управляющего сигнала цифро-вым сигналом информации об адресе, имеющим частотный спектр, который по существу не содер-жит низкочастотных составляющих. В соответствии с третьим аспектом изобретения, предлагается устройство для записи инфор-мации на носитель записи, содержащее средство для сканирования носителя записи вдоль дорожки с помощью записывающего пучка излучения, для записи на сканируемой части носителя записи структуры отметок, соответствующей информационному сигналу, и оптическую систему с детектором для детектирования излучения, отраженного или переданного носителем записи при сканировании, причем указанный детектор выполнен с возможностью различения модуляции излучения, обусловленной радиальным волнообразным изги-бом, отличающееся тем, что оно содержит сред-ство демодулирования частотной модуляции, соединенное с упомянутым детектором, для восста-новления сигнала информации об адресе исходя из выходного сигнала детектора, и средство для регулирования скорости сканирования в зависи-мости от упомянутого выходного сигнала и эта-лонного сигнала, соответствующего эталонной частоте, поддерживающее среднее значение час-тоты упомянутого выходного сигнала в сущест-венной степени равным упомянутой эталонной частоте. В соответствии с четвертым аспектом изобре-тения, предлагается устройство для считывания информации с носителя записи, на котором вдоль дорожки записана информационная структура, содержащее средство для сканирования упомянутой информационной структуры с по существу постоянной скоростью с помощью пучка излучения и оптическую систему с детектором для детектирования излучения, отраженного или переданного носителем записи при сканировании, причем ука-занный детектор имеет первый элемент, имеющий повышенную чувстви тельность к модуляции пучка излучения, обусловленной радиальным волнооб-разным изгибом дорожки, и второй элемент, имеющий повышенную чувствительность к моду-ляции пучка излучения, обусловленной упомянутой информационной структурой, записанной вдоль дорожки, отличающееся тем, что оно со-держит средство демодулирования частотной мо-дуляции, соединенное с упомянутым первым эле-ментом детектора, для восстановления сигнала информации об адресе исходя из выходного сиг-нала упомянутого первого элемента детектора. При сканировании дорожки пучком излучения во время записывания или чтения сигнал инфор-мации об адресе может быть восстановлен путем выполнения демодулирования частоты сигнала, содержащегося в излучении, отраженном или пе-реданном носителем записи, обусловленной волнообразным изгибом дорожки. В одном из вариантов реализации носитель записи отличается тем, что упомянутая дорожка образована выступами постоянной ширины, имеющими форму, приближенную к спирали или концентрическим окружностям, выполненными в виде радиального волнообразного изгиба. В еще одном варианте реализации носитель записи отличается тем, что упомянутая ширина выступов является большей, чем средняя ширина промежуточных канавок. При считывании инфор-мационной структуры, выполненной на этих вы-ступах, де фекты краев таких выступов, приводя-щие к возникновению дополнительных помех, бу-дут оказывать лишь минимальное влияние. Такой носитель записи, имеющий дорожку в форме выступа постоянной ширины, может быть изготовлен с помощью предлагаемого в соответ-ствии с пятым аспектом изобретения способа изготовления носителя записи, в котором изготавливают мастер-диск, имеющий структур у дорожки, образованную с помощью сканирования пучком излучения подложки, снабженной чувствительным к излучению слоем, вдоль в существенной степе-ни концентричной или спиральной траектории в виде волнообразного радиального изгиба, и уда-ления сканированных участков чувстви тельного к излучению слоя путем последующего проявления чувствительного к излучению слоя подложки, от-личающегося тем, что упомянутый чувствитель-ный к излучению слой сканируют вдоль траекто-рии, которая является дополнением к требуемой траектории дорожки изготавливаемого носителя записи, причем носитель записи со структурой дорожки, которая является дополнением к струк-туре дорожки мастер-диска, изготавливают, начи-ная с мастер-диска. В изложенном способе изготовления носителя записи, имеющего структур у дорожки в виде вы-ступов постоянной ширины, верхние поверхности выступов соответствуют нижним частям канавок мастер-диска. Эти нижние части канавок образо-ваны очень гладкой поверхностью подложки мас-тер-диска, так что соответствующие верхние по-верхности выступов на готовом носителе записи также очень гладкие, благодаря чему обеспечивается высокая отражающая способность. Таким образом, при считывания структуры информации, образованной на верхних поверхностях выступов, достигается высокий уровень сигнала и, следова-тельно, удовлетворительное отношение сиг-нал/шум. 39846 Варианты реализации изобретения и его преимущества ниже будут описаны более подробно, в виде иллюстративного примера, с использованием чертежей, фиг. 1-10, на которых показано: фиг. 1 - устройство для изготовления носителя записи, в соответствии с настоящим изобрете- нием; фиг. 2 - сигнал 1р, формируемый в устройст-ве, показанном на фиг. 1; фиг. 3 - часто тный спектр сигнала 1р, пока-занного на фиг. 2; фиг. 4, 5 - носитель записи в соответствии с изобретением, Фиг. 6 - устройство для записи информационного сигнала, в соответствии с на-стоящим изобретением; фиг. 7 - устройство для счи тывания информационного сигнала, в соответствии с настоящим изобретением; и фиг. 8, 9 и 10 - др угой пример носителя записи в соответствии с настоящим изобретением. На фиг. 1 показано устройство для изготовления носителя записи, в соответствии с настоящим изобретением. Устройство 1 содержит опорный диск 2, кото-рый вращается средством привода 3. На опорном диске 2 может быть установлена имеющая форму диска подложка 4, например, плоская стеклянная пластина, снабженная чувствительным к излуче-нию слоем 5, например, слоем фоторезиста. Лазер 6 генерирует пучок излучения 7, который на-правляется на чувствительный к излучению слой 5. Пучок излучения 7 вначале пропускается через отклоняющее устройство 10. Отклоняющее устройство относится к устройствам такого типа, с помощью которых пучок излучения может очень точно отклоняться в узком диапазоне. В данном примере это устройство представляет собой аку-стооптический модулятор. Отклоняющее устрой-ство также может быть реализовано устройствами другого типа, например, зеркалом, поворачивае-мым на небольшой угол, или электрооптическим отклоняющим устройством. Пунктирная линия на фиг. 1 показывает границы диапазона отклонения. Пучок излучения 7, отклоненный отклоняющим устройством 10, направляется на оптическую го-ловку 16. Оптическая головка 16 содержит зерка-ло 17 и объектив 18 для фокусирования пучка из-лучения на чувствительный к излучению слой 5. Оптическая головка может перемещаться в радиальном направлении относительно вращающейся подложки 4 с помощью исполнительного механиз-ма 19. С помощью описанной выше оптической сис-темы пучок излучения 7 фокусируется для полу-чения сканирующего пятна 20 на чувствительном к излучению слое 5, при этом положение скани-рующего пятна 20 зависит от отклонения пучка излучения 7, выполняемого с помощью отклоняющего устройства 10, и от радиального положения оптической головки 16 относительно подлож-ки 4. В показанном положении оптической голов-ки 16 сканирующее пятно 20 с помощью отклоняющего устройства 10 может перемещаться в диапазоне В1. Для указанного отклонения, с по-мощью оптической головки 16 сканирующее пятно 20 может быть перемещено в диапазоне В2. Кроме того, устройство 1 содержит генера-тор 30, управляемый напряжением (ГУН), который формирует управляющий сигнал для акустоопти-ческого модулятора 10. Акустооптический модулятор 10 является акустооптическим модулятором обычного типа, отклоняющим пучок излучения на угол, задаваемый частотой управляющего сигна-ла, формируемого ГУН 30. Частотный модуля-тор 32, например, ГУН, генерирует сигнал, частота которого, 1р модулируется сигналом 1р информации об адресе, формируемым управляющей схе-мой 21. Управляющая схема 21 также регулирует скорость средства привода 3 и скорость исполнительного механизма 19 таким образом, что пучок излучения 7 сканирует чувствительный к излучению слой с постоянной скоростью вдоль спиральной дорожки. Реализация этой управляющей схе-мы не является существенной с точки зрения сути настоящего изобретения, и поэтому она не будет описана более подробно. Сигнал 1р информации об адресе представлен двоичным сигналом, состоящим из последовательности двоичных разрядов, имеющих логи-ческое значение "1" или "0"; этот сигнал представляет последовательность цифровых слов временной информации. Эти слова временной информации всегда указывают время, прошедшее с начала выполнения операции сканирования. Пример такого сигнала 1р показан на фиг. 2, где ввер ху показана часть упомянутого слова временной информации, представленного этим сигналом. Сигнал 1р информации об адресе является модулированным двухпозиционным сигналом. Входной цифровой сигнал преобразуется в двоичный сигнал, который для логической "1" входного цифрового сигнала является положительным в течение интервала времени Т/2 и отри-цательным во время последующего интервала времени Т/2, где интервал времени Т соответствует одному биту входного цифрового сигнала. Логический "0" обуславливает противоположный двоичный сигнал, т.е. сигнал, который является отрицательным во время интервала времени Т/2 и положительным во время последующего интервала времени Т/2. При использовании такой методики модулирования формируется двоичный сигнал, имеющий частотный спектр распределения мощности, показанный на фиг. 3. Здесь частота f0 со-ответствует 1/Т. Как видно из фиг. 3, такой двухпозиционный модулированный сигнал не имеет существенных частотных составляющих в диапазоне низких частот. Преимущества этого будут подробно разъяснены ниже. Чувствительный к излучению слой 5 сканируется с помощью устройства, показанного на фиг. 1, вдоль спиральной траектории. Более того, сканирующее пятно 20 перемещается в радиальном направлении то в одну, то в др угую сторону на небольшое расстояние в пределах диапазона В1 с частотой, соответствующей частоте fc' вы-ходного сигнала частотного модулятора 32. В ре-зультате этого спиральная траектория, описанная сканирующим пятном 20 на чувстви тельном к из-лучению слое 5, имеет радиальные отклонения, частота которых модулирована сигналом 1р вре-менной информации. Сканированный таким обра-зом чувствительный к излучению слой 5, состоя-щий из фоторезиста, затем проявляется, для уда 39846 ления тех участков чувствительного к излучению слоя, которые были сканированы пучком излуче-ния 7, с получением мастер-диска, на котором образована спиральная канавка с радиальными отклонениями (волнообразным изгибом). Затем с этого мастер-диска делают копии, которые снаб-жены чувствительным к излучению слоем записи информации. На фиг. 4. и 5 показан носитель за-писи 40 в соответствии с изобретением, изготов-ленный как описано выше. Фиг. 5 представляет собой вид сверху носите-ля записи 40. Носитель записи 40 имеет структур у дорожки, представляющую собой спиральную ка-навку 41 постоянной ширины в виде радиального волнообразного изгиба. Из соображения нагляд-ности шаг спирали и радиальное отклонение показаны сильно увеличенными. На практике шаг со-седних витков спиральной траектории составляет порядка 1-2 мкм, а подходящий период выбирается таким, чтобы при считывании информационно-го сигнала, записанного на носителе записи, час-тотные составляющие считываемого сигнала, обусловленные радиальным волнообразным из-гибом, находились бы в существенной степени за пределами частотного спектра информационного сигнала, который должен записываться и/или считываться. Если записывается EFM-кодированный сигнал, в соответствии со стандартом CD, то под-ходящим будет волнообразный изгиб, обуславливающий в считываемом сигнале частотные со-ставляющие в области 22 кГц, ±1,5 кГц. Записанный EFM-кодированный сигнал и радиальный волнообразный изгиб в этом случае практически не будут влиять друг на друга. На фиг. 5 показан разрез 1-1 носителя запи-си 40, содержащего подложку 42, чувствительный к излучению слой записи информации 43 и про-зрачное покрытие 44. Носитель записи, показанный на фиг. 4 и 5, имеет структуру дорожки в виде спиралеобразной канавки постоянной ширины. В таком носителе записи записываемая информация размещается на канавке. Однако на практике было обнаружено, что можно добиться лучшего отношения сиг-нал/шум в случае, когда применяется носитель записи, имеющий структур у дорожки в виде спи-ралеобразных или концентричных выступов по-стоянной ширины, на которых записывают ин-формацию. Такой носитель записи 80 показан на фиг. 8 и 9. Ин формационные дорожки в форме выступов 81 показаны схематически на фиг. 8 для области 82, которая показана в сильно увеличенном масштабе на фиг. 9. На фиг. 10 показан разрез в плоскости VІІІ-VІІІ в пределах области 82 носителя записи 80, который содержит подлож-ку 83, чувствительный к излучению слой 84 и про-зрачное покрытие 85. Поскольку для носителя записи 80 диаметр канавок 86, расположенных между выступами 81, не является постоянным, вследствие частотно-модулированного радиального отклонения высту-пов 81, то способ изготовления носителя запи-си 80 отличается от способа изготовления носи-телей записи, имеющих стр уктуру дорожки, со-держащую канавки постоянной ширины, как опи-сано со ссылкой на фиг. 1. Такая структура дорожки, в виде выступов по-стоянной ширины, может быть получена с помо-щью способа, который во многом напоминает спо-соб, описанный со ссылкой за фиг. 1. Однако в данном случае чувствительный к излучению слой 5 будет состоять не из положительного фо-торезиста, а из отрицательного фоторезиста. Ко-гда слой, состоящий из такого отрицательного фоторезиста, проявляют, то вместо подвергнуты х воздействию излучения участков удаляются уча-стки фоторезиста, которые не были подвергнуты воздействию излучения, аналогично примеру с обычным положительным фоторезистом, после чего получают мастер-диск, который имеет тре-буемую стр уктуру дорожки в виде выступов, с которого можно получать копии обычным способом. Однако носитель записи со структурой дорожки в виде выступов постоянной ширины может быть получен, если применять подложку 4 с чув-ствительным к излучению слоем 5, состоящим из обычного позитивного фоторезиста, причем во время проявления удаляются подвергнутые воз-действию излучения участки упомянутого слоя. В этом случае подложка 4 снабжена структурой до-рожки в виде канавок постоянной ширины, которая является дополнением к требуемой структуре до-рожки в виде выступов постоянной ширины. Ори-ентация витков такой дополняющей структуры дорожки в виде канавок противоположна ориента-ции витков требуемой структуры дорожки. Таким образом, для получения подложки с дополняющей структурой дорожки необходимо просто выбрать направление вращения при сканировании под-ложки 4 так, чтобы оно было противоположно на-правлению вращения, применяемого при чтении носителя записи 80. Управление процессом ска-нирования подложки 4 может быть аналогичным тому, как описано со ссылкой на фиг. 1. После сканирования, при проявлении чувстви-тельного к излучению слоя 5 сканированные уча-стки слоя удаляются, и в результате получают мастер-диск с дополняющей структурой дорожки. Полученный таким образом мастер-диск и любые его копии можно применять как негатив для изго-товления носителя записи 80 со структурой до-рожки в виде выступов постоянной ширины. В приведенном способе изготовления носите-ля записи со структурой дорожки в виде выступов верхние поверхности выступов носителя записи соответствуют нижним поверхностям канавок мас-тердиска. Эти нижние поверхности канавок обра-зованы очень гладкой поверхностью подложки 4, которая обычно изготовлена из стекла. В результате соответствующая верхняя поверхность гото-вого носителя записи также очень гладкая, что обеспечивает очень высокую отражающую спо-собность, следовательно, высокий уровень сигна-ла, и, следовательно, удовлетворительное отно-шение сигнал/шум во время считывания. Еще лучшее отношение сигнал/шум можно получить в том случае, если выступы постоянной ширины на носителе записи являются широкими по сравнению с промежуточными канавками. Та-ким образом, будет минимальным влияние любых искажений формы кромок канавки, которые могут привести к дополнительным помехам при считы-вании. 39846 На фиг. 6 показано устройство 50 в соответствии с изобретением для записи информационного сигнала Vі на носитель записи 40. Устройство 50 содержит средство привода 52 для вращения но-сителя записи 40, установленного на опорном диске 51. Источник излучения 53 генерирует пучок излучения 54 для сканирования канавки 41. Пучок 54 направляется в сторону носителя записи 40 через модулятор 55 и полупрозрачное зеркало 56. С помощью модулятора 55 возможно модулиро-вание интенсивности излучения 54 в зависимости от подлежащего записи информационного сигна-ла Vі, таким образом, чтобы на слое записи ин-формации 43 в месте расположения канавки 41 образовывалась оптически детектируемая ин-формационная структура. Затем модулированный луч 54 частично отражается слоем записи инфор-мации 43. Отраженный луч детектируется с помо-щью схемы детектирования 57. Схема детектирования 57 формирует выходной сигнал, содержащий частотные составляющие, обусловленные радиальным волнообразным изгибом. Этот вы-ходной сигнал фильтруется полосовым фильт-ром 58, который пропускает главным образом час-тотные составляющие, обусловленные радиальным волнообразным изгибом. Мгновенное значе-ние частоты fs этого выходного сигнала используют как сигнал измерения скорости, с которой носи-тель записи сканируется пучком излучения 54 (скорость сканирования). Этот выходной сигнал полосового фильтра 58 передается в схему управления 59 для формирования управляющего сигнала для средства привода 52. Схема управ-ления 59 регулирует скорость вращения носителя записи 40 через привод 52, так чтобы мгновенное значение частоты fs поддерживалось в существенной степени равным значению эталонной час-тоты fref. Образованная таким образом замкнутая система автоматического управления для регули-рования скорости сканирования носителя записи имеет ограниченную полосу пропускания, так что резкие изменения мгновенной частоты fs с выхо-дом за пределы этой ограниченной полосы про-пускания не влияют на процесс регулирования. Как уже было упомянуто, в устройстве 1 для изго-товления носителей записи частота радиального волнообразного изгиба модулируется сигналом информации об адресе 1р, который не имеет существенных низкочастотных составляющи х. Если диапазон частот, применяемый для регулирова-ния скорости сканирования, и частотный спектр сигнала информации об адресе подобраны друг относительно друга таким образом, что частотные составляющие это го частотного спектра практически отсутствуют в упомянутом диапазоне частот, то применяемое модулирование частоты радиального волнообразного изгиба не будет оказы-вать влияния на регулирование скорости сканиро-вания. Удовлетворительные результаты при записы-вании EFM-кодированных сигналов в соответствии со стандартом CD были получены при значении частоты fref, равном примерно 22 кГц, частоты сиг-нала информации об адресе, равном примерно 3000 бит/сек., и при ширине частотного спектра регулирования скорости, составляющей около 100 Гц. Сигнал 1р информации об адресе восстанавливается из выходного сигнала фильтра 58 с по-мощью схемы 60 демодулирования частотной модуляции. Этот сигнал 1р информации об адресе указывает расположение сканируемой части ка-навки 42 относительно начала канавки, выражен-ное в продолжительности воспроизведения. Этот сигнал 1р информации об адресе может быть ис-пользован, помимо прочего, для нахождения того фрагмента дорожки, на который должен быть со-хранен подлежащий записыванию информацион-ный сигнал. Нахождение этого фрагмента не име-ет прямого отношения к сущности настоящего изобретения, поэтому подробно не описывается. На фиг. 7 показано устройство 70 для считы-вания сигнала информации Vі, записанного на носителе записи 40, причем его элементы, соот-ветствующие элементам показанного на фиг. 6 устройства 50, имеют такие же обозначения. В устройстве 70 носитель записи 40, на котором записан сигнал информации Vі, сканируется пуч-ком излучения 54а от источника излучения 53а. Интенсивность пучка излучения 54а слишком мала для того, чтобы вызывать изменения оптических свойств слоя записи информации 43, поэтому имеющаяся информационная структура не пере-записывается. Информационная структура, содержащаяся на спиральной канавке с радиальным волнообразным изгибом, модулирует и затем от-ражает пучок излучения 54а. Отраженный и моду-лированный луч 54а детектируется устройством детектирования 57а. Устройство детектирова-ния 57а содержит первый элемент, имеющую по-вышенную чувствительность к модуляции пучка излучения, обусловленной радиальным волнооб-разным изгибом, и второй элемент, имеющий по-вышенную чувствительность к модуляции пучка излучения, обусловленной информационной структурой. Такое устройство детектирования подробно описано в упомянутом патенте ФРГ № 3100421. Сигнал, сформированный вторым элементом устройства детектирования 57а, пере-дается в фильтр 71 для удаления частотных составляющих, обусловленных радиальным волно-образным изгибом и регулированием скорости, так что на выходе фильтра 71 образуется информационный сигнал Vі. Аналогично тому, как описано со ссылками на фиг. 6, скорость сканирования регулируется с помощью схемы управления 59, а сигнал 1р информации об адресе восстанавлива-ется с помощью схемы 60 демодулирования час-тотной модуляции. После этого сигнал 1р может быть использован, например, для нахождения конкретных фрагментов носителя записи, или для индикации продолжительности воспроизведения при считывании записанной информации. Устройство для записи информации и устрой-ство для считывания записанной информации выше были описаны как два отдельных устройст-ва. Однако специалисту в данной области техники будет очевидно, что эти устройства можно легко объединить в одно устройство для записи и счи-тывания информации. Как было изложено выше, для регулирования скорости сканирования в устройстве для записи и считывания информации применяли модулирова-ние дорожки в виде радиального волнообразного изгиба. Естественно, для этой цели можно приме-нять другие способы модулирования дорожки, например те, которые описаны в патенте ФРГ № 3100278 и в патенте ФРГ № 3100421. При вы-боре способа 39846 модулирования дорожки необходимо только учитывать, что модуляция сканирующего пучка излучения, обусловленная модуляцией дорожки, должна быть отличимой от модуляции сканирующего луча, обусловленной информаци-онным сигналом Vі, и что частотные составляю-щие, обусловленные при модулировании скани-рующего луча этими факторами, должны нахо-диться вне диапазона частот, используемого для регулирования скорости сканирования. 39846 Фиг. 1 Фиг. 2 Фиг. 3 39846 Фиг. 4 Фиг. 5 Фиг. 6 Фиг. 7 Фиг. 8 39846 Фиг. 9 Фиг. 10
