Топка для реактора з псевдозрідженим шаром

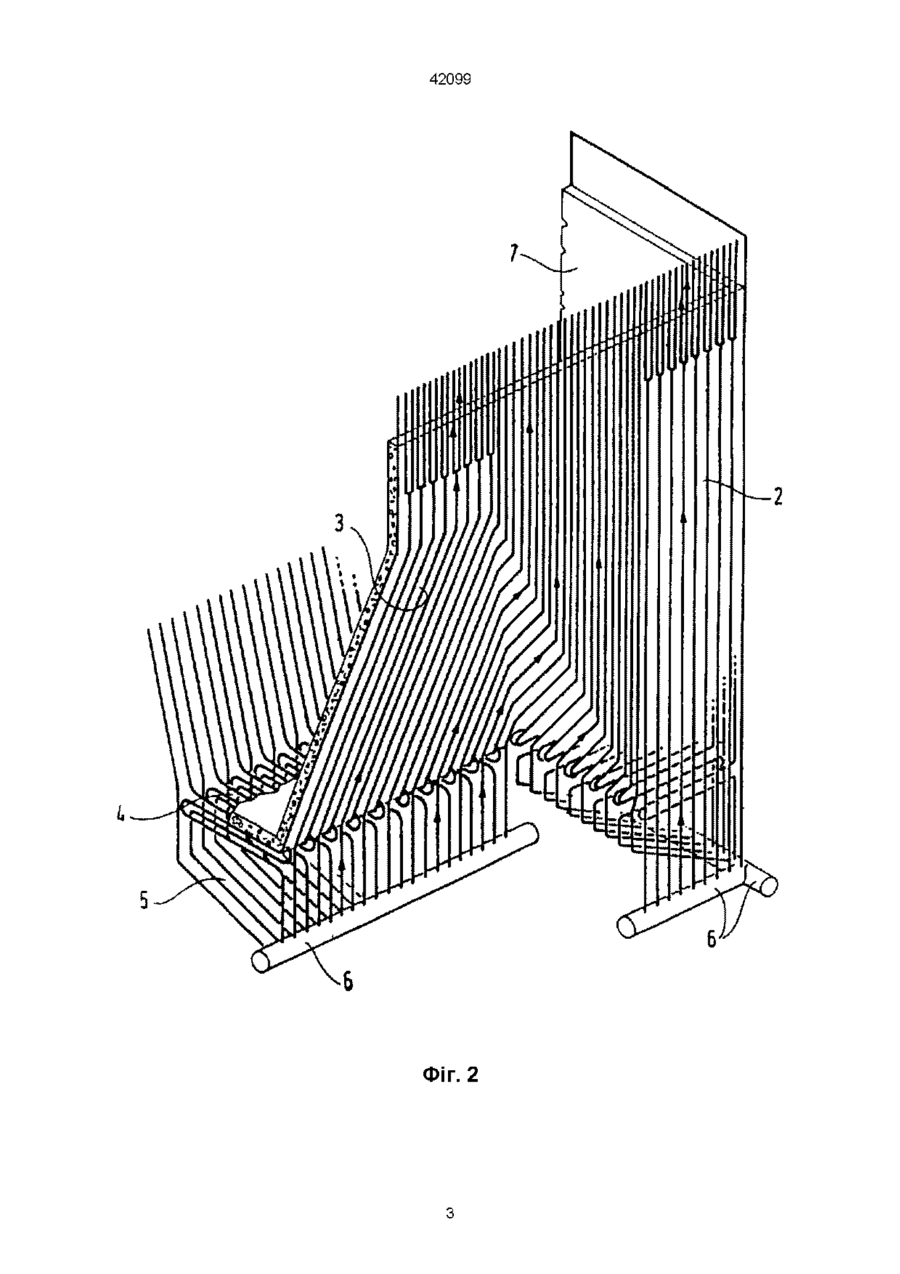

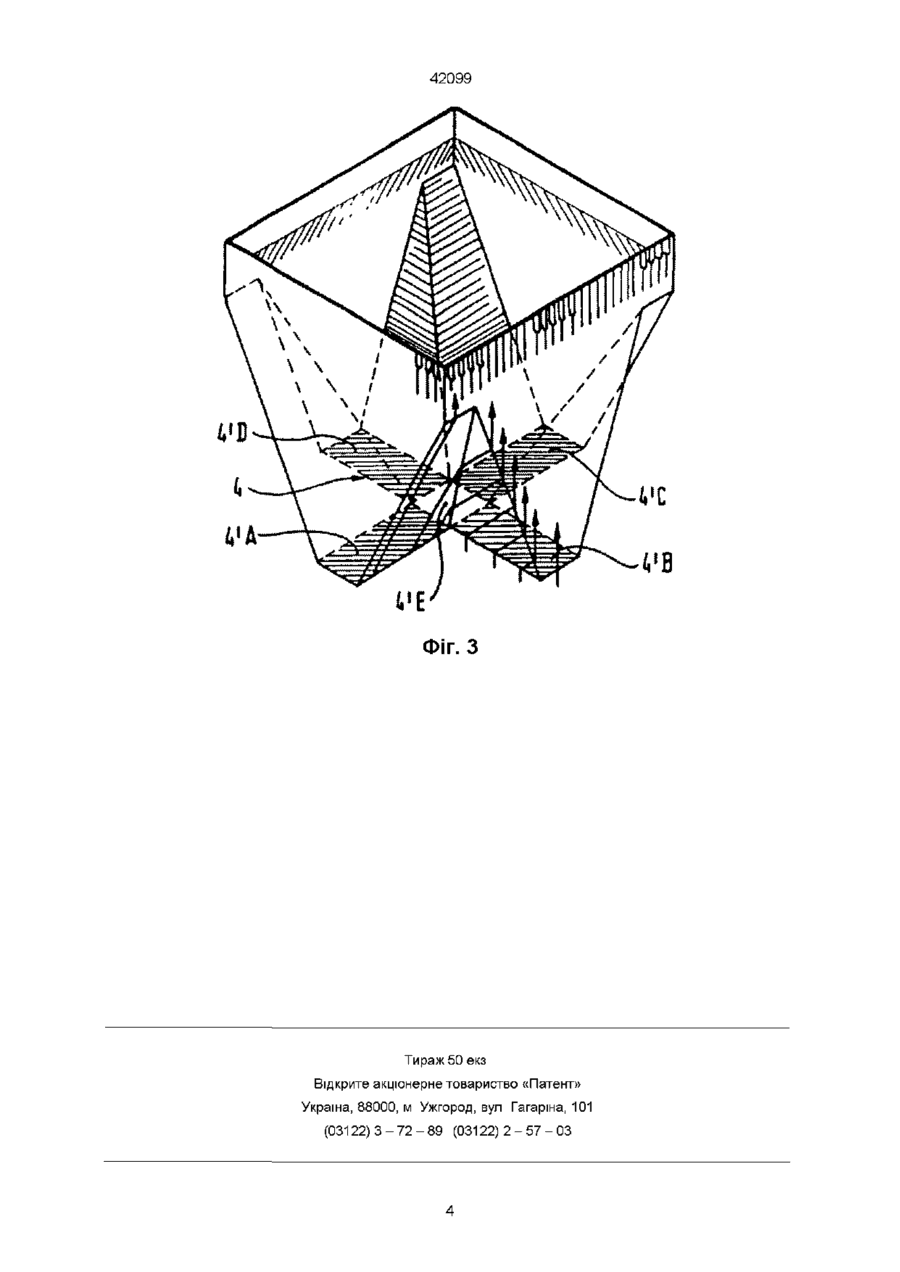

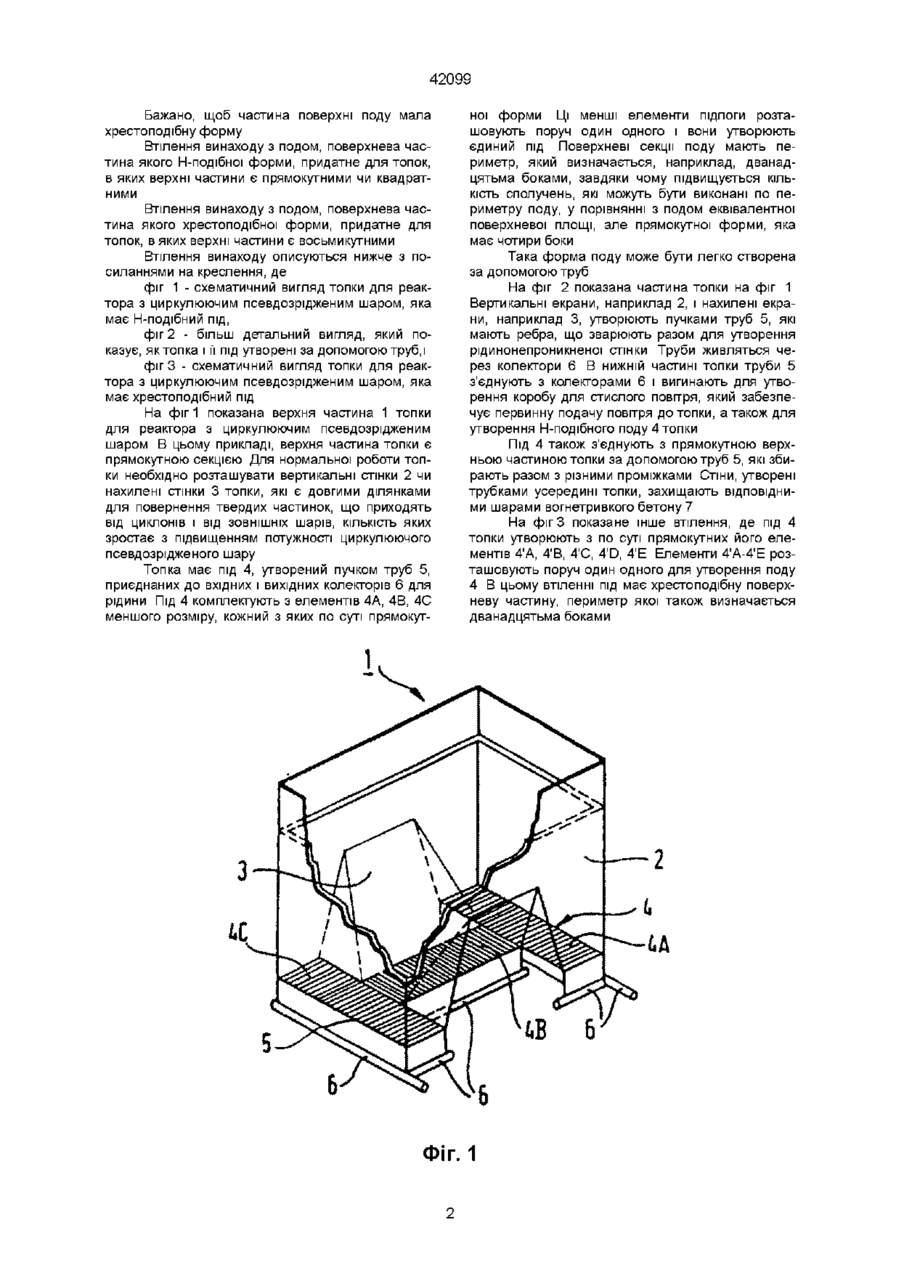

1 Топка для реактора з псевдозрідженим шаром, яка має під, що складається з окремих подів Винахід відноситься до топки для реактора з циркулюючим псевдозрідженим шаром, яка має під, утворений пучком труб Труби з'єднані з вхідними і вихідними колекторами для охолоджувальної рідини Ефективність псевдозрідження твердих часток на дні топки залежить від форми поду, а тому і від форми кожного з екранів, які з'єднують під з верхнею частиною топки У відомих конструкціях дна топки під по суті має форму прямокутника, квадрата чи круга Всім ВІДОМІ труднощі створення поду топки для реактору з циркулюючим псевдозрідженим шаром Зокрема, відомо, що при виборі розмірів поду необхідно враховувати факт існування максимального об'єму для розміщення форсунок вторинного повітря Крім того, периметр поду повинен мати достатню довжину для утримання топки, якщо вона ПІДВІСНОГО типу, чи для витримування загрузок, якщо топка підлогового типу У всіх випадках під повинен бути з'єднаний з верхньою частиною топки плоскими стінками Підвищення потужності систем циркулюючого псевдозрідженого шару викликає необхідність підвищення КІЛЬКОСТІ сполучень по зовнішньому периметру поду, зокрема, з системами подачі додаткового вторинного повітря і зворотного живлення твердими частками, що приходять з циклонів і т п Такі додаткові сполучення важко досягти в існуючих подах прямокутної форми, зокрема, по причині недостатньої довжини периметру вш меншого розміру, кожний з яких має по суті прямокутну форму, розміщених так, що під топки виглядає як одне ціле, яка відрізняється тим, що під утворений трубною решіткою і має частину поверхні, що складається з вертикальних і нахилених всередину поверхонь и по зовнішньому периметру, який має більш ніж чотири боки, з кутами, вершини яких обернено всередину топки 2 Топка за п 1, яка відрізняється тим, що частина поверхні поду має Н-подібну форму 3 Топка за п 1, яка відрізняється тим, що частина поверхні поду має хрестоподібну форму Так, відома топка для реактора з циркулюючим псевдозрідженим шаром, згідно з ЕР 0 349 030 А1 Топка для реактора з киплячим шаром містить під, який складається з елементарних подів меншого розміру, кожний з яких має прямокутну форму, і які розміщені так, що під топки виглядає як одне ціле Однак ця конструкція не може забезпечити можливості підвищити потужності систем циркулюючого псевдозрідженого шару з причини, яка була наведена вище Тому задачею винаходу є створення топки для реактора з псевдозрідженим шаром, що має під з такими конструкційними особливостями, які дають можливість підвищити КІЛЬКІСТЬ сполучень по його периметру і тим самим підвищити потужність систем циркулюючого псевдозрідженого шару Поставлена задача вирішується тим, що у топки для реактора з псевдозрідженим шаром, яка має під, що складається з окремих подів меншого розміру, кожний з яких має по суті прямокутну форму, і розміщених так, що під топки виглядає як одне ціле, згідно з винаходом, під утворений трубною решіткою і має частину поверхні, що складається з вертикальних і нахилених всередину поверхонь и по зовнішньому периметру, який має більш ніж чотири боки, з кутами, вершини яких обернено всередину топки Доцільно, щоб частина поверхні поду мала Н-подібну форму О о 42099 Бажано, щоб частина поверхні поду мала хрестоподібну форму Втілення винаходу з подом, поверхнева частина якого Н-подібної форми, придатне для топок, в яких верхні частини є прямокутними чи квадратними Втілення винаходу з подом, поверхнева частина якого хрестоподібної форми, придатне для топок, в яких верхні частини є восьмикутними Втілення винаходу описуються нижче з посиланнями на креслення, де фіг 1 - схематичний вигляд топки для реактора з циркулюючим псевдозрідженим шаром, яка має Н-подібний під, фіг 2 - більш детальний вигляд, який показує, яктопка і її під утворені за допомогою труб,і фіг 3 - схематичний вигляд топки для реактора з циркулюючим псевдозрідженим шаром, яка має хрестоподібний під На фіг 1 показана верхня частина 1 топки для реактора з циркулюючим псевдозрідженим шаром В цьому прикладі, верхня частина топки є прямокутною секцією Для нормальної роботи топки необхідно розташувати вертикальні стінки 2 чи нахилені стінки 3 топки, які є довгими ділянками для повернення твердих частинок, що приходять від циклонів і від ЗОВНІШНІХ шарів, КІЛЬКІСТЬ ЯКИХ зростає з підвищенням потужності циркулюючого псевдозрідженого шару Топка має під 4, утворений пучком труб 5, приєднаних до вхідних і вихідних колекторів 6 для рідини Під 4 комплектують з елементів 4А, 4В, 4С меншого розміру, кожний з яких по суті прямокут ної форми Ці менші елементи підлоги розташовують поруч один одного і вони утворюють єдиний під Поверхневі секції поду мають периметр, який визначається, наприклад, дванадцятьма боками, завдяки чому підвищується КІЛЬКІСТЬ сполучень, які можуть бути виконані по периметру поду, у порівнянні з подом еквівалентної поверхневої площі, але прямокутної форми, яка має чотири боки Така форма поду може бути легко створена за допомогою труб На фіг 2 показана частина топки на фіг 1 Вертикальні екрани, наприклад 2, і нахилені екрани, наприклад 3, утворюють пучками труб 5, які мають ребра, що зварюють разом для утворення рідинонепроникненої стінки Труби живляться через колектори 6 В нижній частині топки труби 5 з'єднують з колекторами 6 і вигинають для утворення коробу для стислого повітря, який забезпечує первинну подачу повітря до топки, а також для утворення Н-подібного поду 4 топки Під 4 також з'єднують з прямокутною верхньою частиною топки за допомогою труб 5, які збирають разом з різними проміжками Стіни, утворені трубками усередині топки, захищають ВІДПОВІДНИМИ шарами вогнетривкого бетону 7 На фіг 3 показане інше втілення, де під 4 топки утворюють з по суті прямокутних його елементів 4'А, 4'В, 4'С, 4'D, 4'Е Елементи 4'А-4'Е розташовують поруч один одного для утворення поду 4 В цьому втіленні під має хрестоподібну поверхневу частину, периметр якої також визначається дванадцятьма боками З 5 6 ФІГ. 1 42099 Фіг. 2 42099 і 4А Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 42099
