Закупорювальний пристрій із висувним розливним блоком

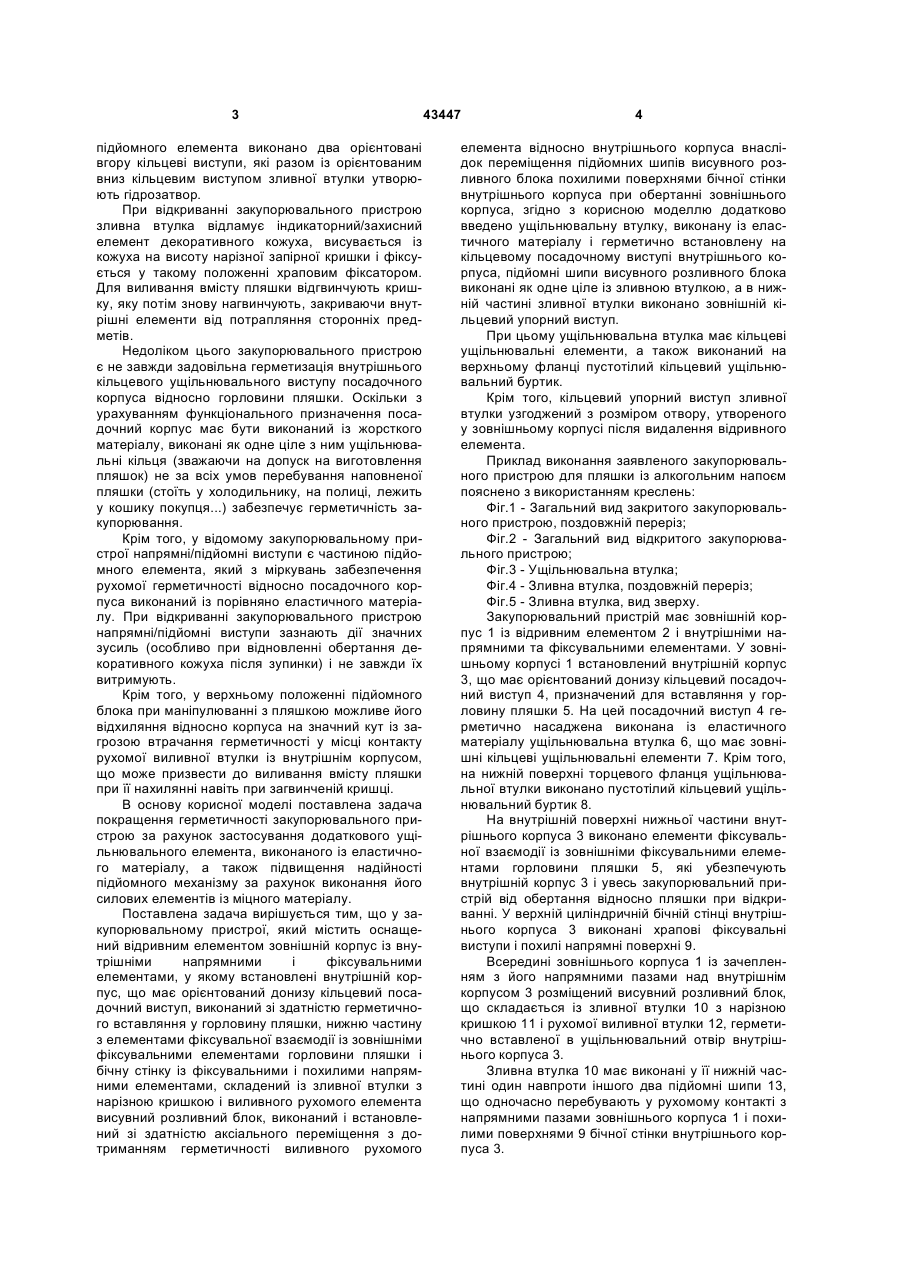

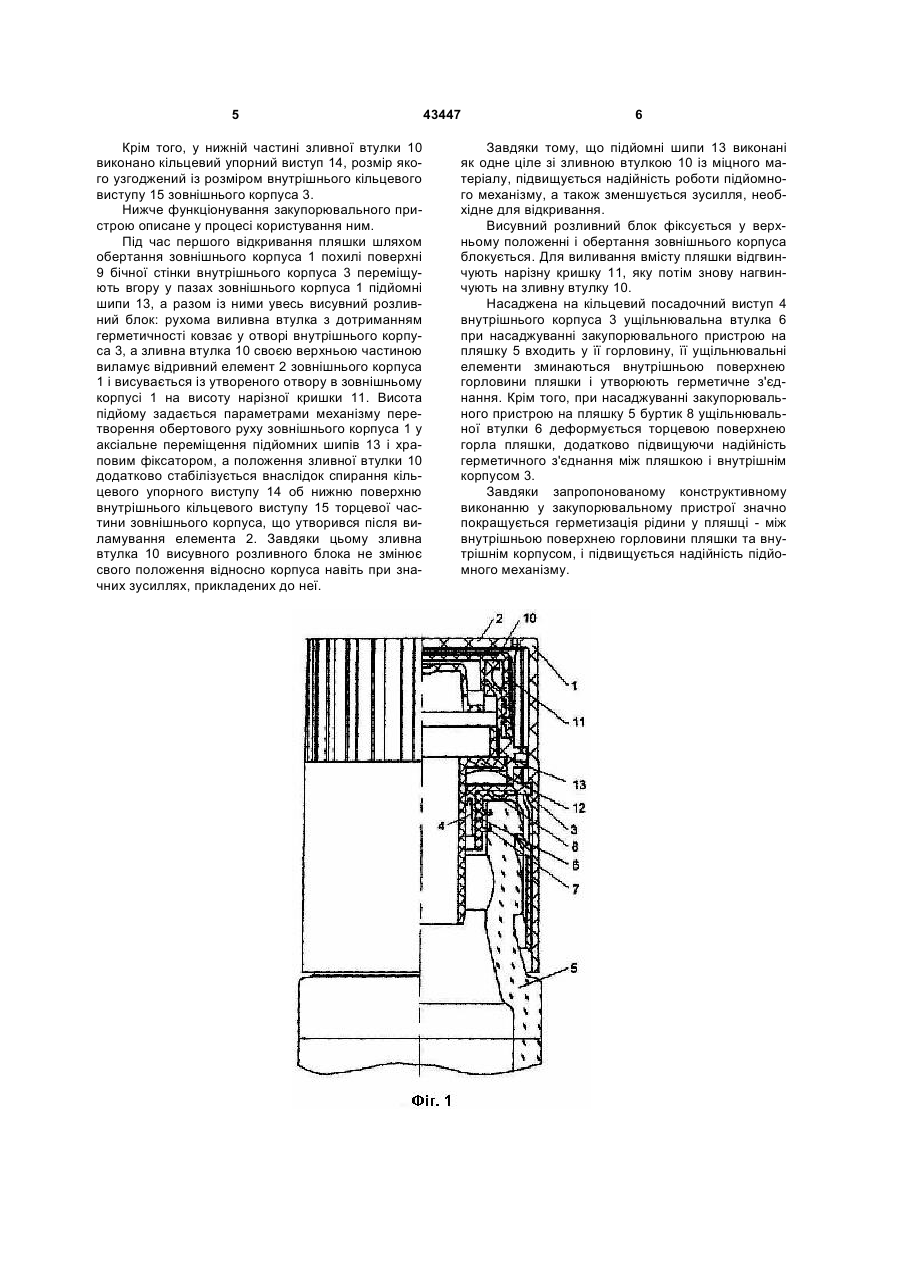

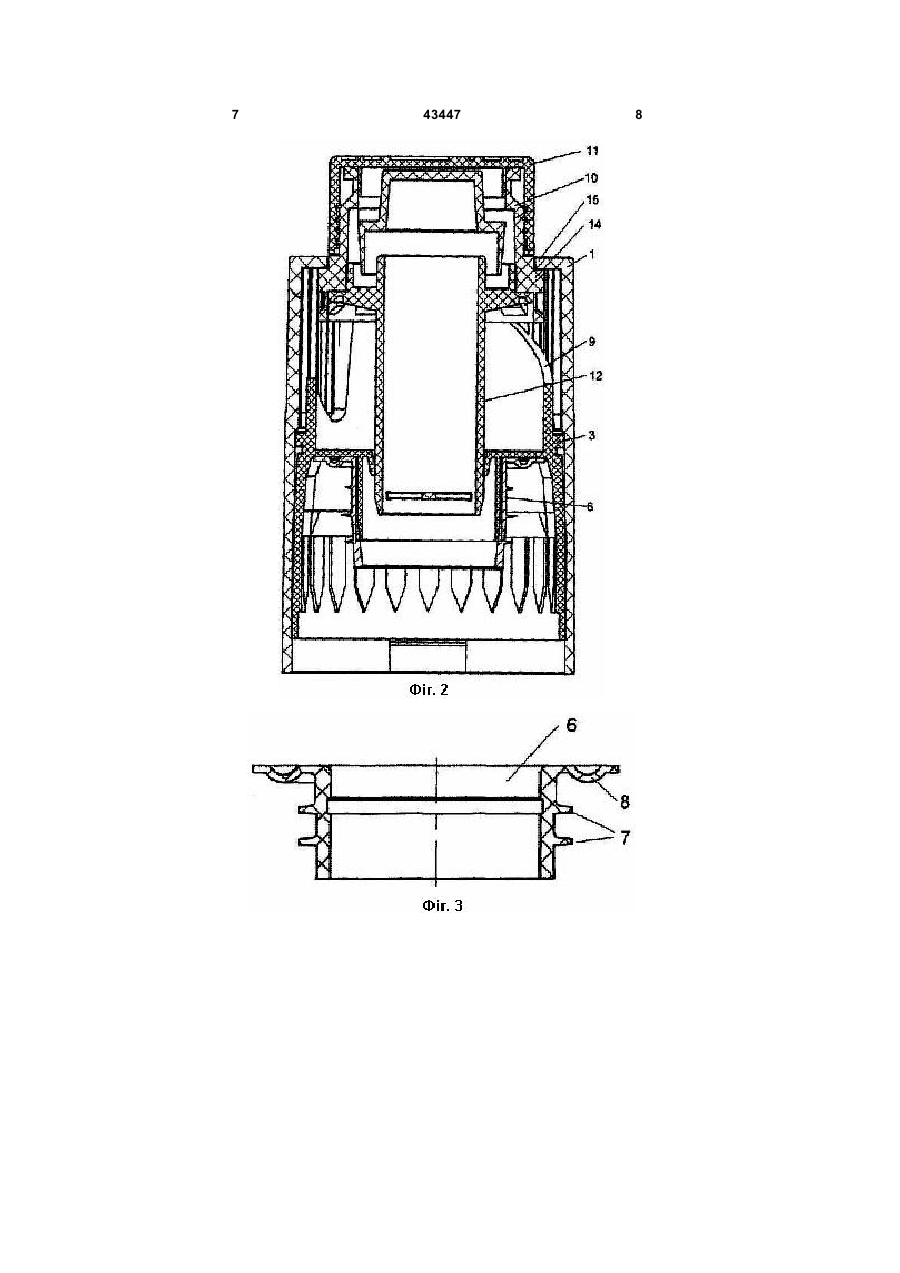

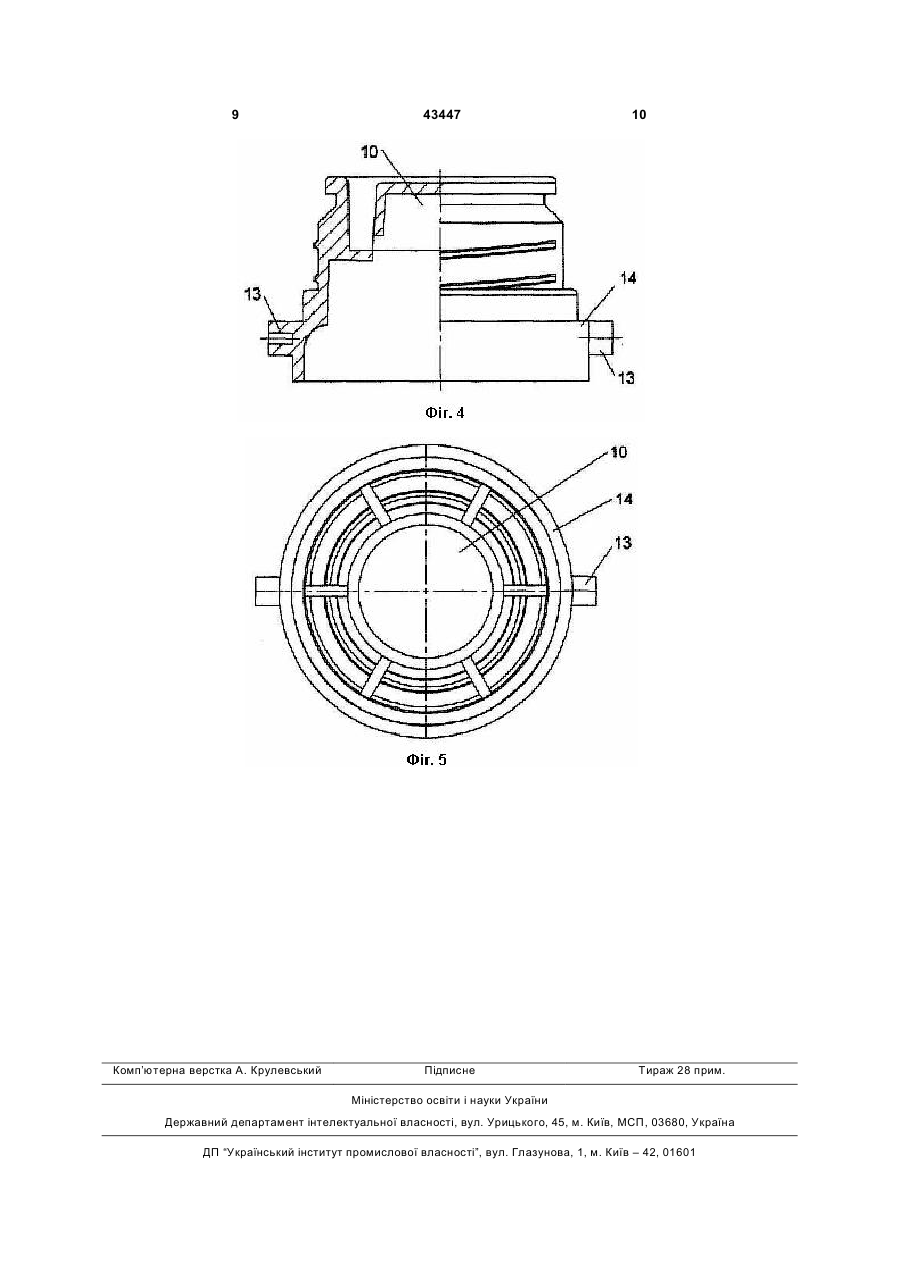

1. Закупорювальний пристрій із висувним розливним блоком, який містить оснащений відривним елементом зовнішній корпус із внутрішніми напрямними і фіксувальними елементами, у якому встановлені внутрішній корпус, що має орієнтований донизу кільцевий посадочний виступ, виконаний зі здатністю герметичного вставляння у горловину пляшки, нижню частину з елементами фіксувальної взаємодії із зовнішніми фіксувальними елементами горловини пляшки і бічну стінку із фіксувальними і похилими напрямними елементами, складений із зливної втулки з нарізною кришкою і виливного рухомого елемента висувний розливний блок, виконаний і встановлений зі здатністю аксіального переміщення з дотриманням герметичності виливного рухомого елемента U 1 3 підйомного елемента виконано два орієнтовані вгору кільцеві виступи, які разом із орієнтованим вниз кільцевим виступом зливної втулки утворюють гідрозатвор. При відкриванні закупорювального пристрою зливна втулка відламує індикаторний/захисний елемент декоративного кожуха, висувається із кожуха на висоту нарізної запірної кришки і фіксується у такому положенні храповим фіксатором. Для виливання вмісту пляшки відгвинчують кришку, яку потім знову нагвинчують, закриваючи внутрішні елементи від потрапляння сторонніх предметів. Недоліком цього закупорювального пристрою є не завжди задовільна герметизація внутрішнього кільцевого ущільнювального виступу посадочного корпуса відносно горловини пляшки. Оскільки з урахуванням функціонального призначення посадочний корпус має бути виконаний із жорсткого матеріалу, виконані як одне ціле з ним ущільнювальні кільця (зважаючи на допуск на виготовлення пляшок) не за всіх умов перебування наповненої пляшки (стоїть у холодильнику, на полиці, лежить у кошику покупця...) забезпечує герметичність закупорювання. Крім того, у відомому закупорювальному пристрої напрямні/підйомні виступи є частиною підйомного елемента, який з міркувань забезпечення рухомої герметичності відносно посадочного корпуса виконаний із порівняно еластичного матеріалу. При відкриванні закупорювального пристрою напрямні/підйомні виступи зазнають дії значних зусиль (особливо при відновленні обертання декоративного кожуха після зупинки) і не завжди їх витримують. Крім того, у верхньому положенні підйомного блока при маніпулюванні з пляшкою можливе його відхиляння відносно корпуса на значний кут із загрозою втрачання герметичності у місці контакту рухомої виливної втулки із внутрішнім корпусом, що може призвести до виливання вмісту пляшки при її нахилянні навіть при загвинченій кришці. В основу корисної моделі поставлена задача покращення герметичності закупорювального пристрою за рахунок застосування додаткового ущільнювального елемента, виконаного із еластичного матеріалу, а також підвищення надійності підйомного механізму за рахунок виконання його силових елементів із міцного матеріалу. Поставлена задача вирішується тим, що у закупорювальному пристрої, який містить оснащений відривним елементом зовнішній корпус із внутрішніми напрямними і фіксувальними елементами, у якому встановлені внутрішній корпус, що має орієнтований донизу кільцевий посадочний виступ, виконаний зі здатністю герметичного вставляння у горловину пляшки, нижню частину з елементами фіксувальної взаємодії із зовнішніми фіксувальними елементами горловини пляшки і бічну стінку із фіксувальними і похилими напрямними елементами, складений із зливної втулки з нарізною кришкою і виливного рухомого елемента висувний розливний блок, виконаний і встановлений зі здатністю аксіального переміщення з дотриманням герметичності виливного рухомого 43447 4 елемента відносно внутрішнього корпуса внаслідок переміщення підйомних шипів висувного розливного блока похилими поверхнями бічної стінки внутрішнього корпуса при обертанні зовнішнього корпуса, згідно з корисною моделлю додатково введено ущільнювальну втулку, виконану із еластичного матеріалу і герметично встановлену на кільцевому посадочному виступі внутрішнього корпуса, підйомні шипи висувного розливного блока виконані як одне ціле із зливною втулкою, а в нижній частині зливної втулки виконано зовнішній кільцевий упорний виступ. При цьому ущільнювальна втулка має кільцеві ущільнювальні елементи, а також виконаний на верхньому фланці пустотілий кільцевий ущільнювальний буртик. Крім того, кільцевий упорний виступ зливної втулки узгоджений з розміром отвору, утвореного у зовнішньому корпусі після видалення відривного елемента. Приклад виконання заявленого закупорювального пристрою для пляшки із алкогольним напоєм пояснено з використанням креслень: Фіг.1 - Загальний вид закритого закупорювального пристрою, поздовжній переріз; Фіг.2 - Загальний вид відкритого закупорювального пристрою; Фіг.3 - Ущільнювальна втулка; Фіг.4 - Зливна втулка, поздовжній переріз; Фіг.5 - Зливна втулка, вид зверху. Закупорювальний пристрій має зовнішній корпус 1 із відривним елементом 2 і внутрішніми напрямними та фіксувальними елементами. У зовнішньому корпусі 1 встановлений внутрішній корпус 3, що має орієнтований донизу кільцевий посадочний виступ 4, призначений для вставляння у горловину пляшки 5. На цей посадочний виступ 4 герметично насаджена виконана із еластичного матеріалу ущільнювальна втулка 6, що має зовнішні кільцеві ущільнювальні елементи 7. Крім того, на нижній поверхні торцевого фланця ущільнювальної втулки виконано пустотілий кільцевий ущільнювальний буртик 8. На внутрішній поверхні нижньої частини внутрішнього корпуса 3 виконано елементи фіксувальної взаємодії із зовнішніми фіксувальними елементами горловини пляшки 5, які убезпечують внутрішній корпус 3 і увесь закупорювальний пристрій від обертання відносно пляшки при відкриванні. У верхній циліндричній бічній стінці внутрішнього корпуса 3 виконані храпові фіксувальні виступи і похилі напрямні поверхні 9. Всередині зовнішнього корпуса 1 із зачепленням з його напрямними пазами над внутрішнім корпусом 3 розміщений висувний розливний блок, що складається із зливної втулки 10 з нарізною кришкою 11 і рухомої виливної втулки 12, герметично вставленої в ущільнювальний отвір внутрішнього корпуса 3. Зливна втулка 10 має виконані у її нижній частині один навпроти іншого два підйомні шипи 13, що одночасно перебувають у рухомому контакті з напрямними пазами зовнішнього корпуса 1 і похилими поверхнями 9 бічної стінки внутрішнього корпуса 3. 5 Крім того, у нижній частині зливної втулки 10 виконано кільцевий упорний виступ 14, розмір якого узгоджений із розміром внутрішнього кільцевого виступу 15 зовнішнього корпуса 3. Нижче функціонування закупорювального пристрою описане у процесі користування ним. Під час першого відкривання пляшки шляхом обертання зовнішнього корпуса 1 похилі поверхні 9 бічної стінки внутрішнього корпуса 3 переміщують вгору у пазах зовнішнього корпуса 1 підйомні шипи 13, а разом із ними увесь висувний розливний блок: рухома виливна втулка з дотриманням герметичності ковзає у отворі внутрішнього корпуса 3, а зливна втулка 10 своєю верхньою частиною виламує відривний елемент 2 зовнішнього корпуса 1 і висувається із утвореного отвору в зовнішньому корпусі 1 на висоту нарізної кришки 11. Висота підйому задається параметрами механізму перетворення обертового руху зовнішнього корпуса 1 у аксіальне переміщення підйомних шипів 13 і храповим фіксатором, а положення зливної втулки 10 додатково стабілізується внаслідок спирання кільцевого упорного виступу 14 об нижню поверхню внутрішнього кільцевого виступу 15 торцевої частини зовнішнього корпуса, що утворився після виламування елемента 2. Завдяки цьому зливна втулка 10 висувного розливного блока не змінює свого положення відносно корпуса навіть при значних зусиллях, прикладених до неї. 43447 6 Завдяки тому, що підйомні шипи 13 виконані як одне ціле зі зливною втулкою 10 із міцного матеріалу, підвищується надійність роботи підйомного механізму, а також зменшується зусилля, необхідне для відкривання. Висувний розливний блок фіксується у верхньому положенні і обертання зовнішнього корпуса блокується. Для виливання вмісту пляшки відгвинчують нарізну кришку 11, яку потім знову нагвинчують на зливну втулку 10. Насаджена на кільцевий посадочний виступ 4 внутрішнього корпуса 3 ущільнювальна втулка 6 при насаджуванні закупорювального пристрою на пляшку 5 входить у її горловину, її ущільнювальні елементи зминаються внутрішньою поверхнею горловини пляшки і утворюють герметичне з'єднання. Крім того, при насаджуванні закупорювального пристрою на пляшку 5 буртик 8 ущільнювальної втулки 6 деформується торцевою поверхнею горла пляшки, додатково підвищуючи надійність герметичного з'єднання між пляшкою і внутрішнім корпусом 3. Завдяки запропонованому конструктивному виконанню у закупорювальному пристрої значно покращується герметизація рідини у пляшці - між внутрішньою поверхнею горловини пляшки та внутрішнім корпусом, і підвищується надійність підйомного механізму. 7 43447 8 9 Комп’ютерна верстка А. Крулевський 43447 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
