Закупорювальний пристрій для пляшки з висувним патрубком

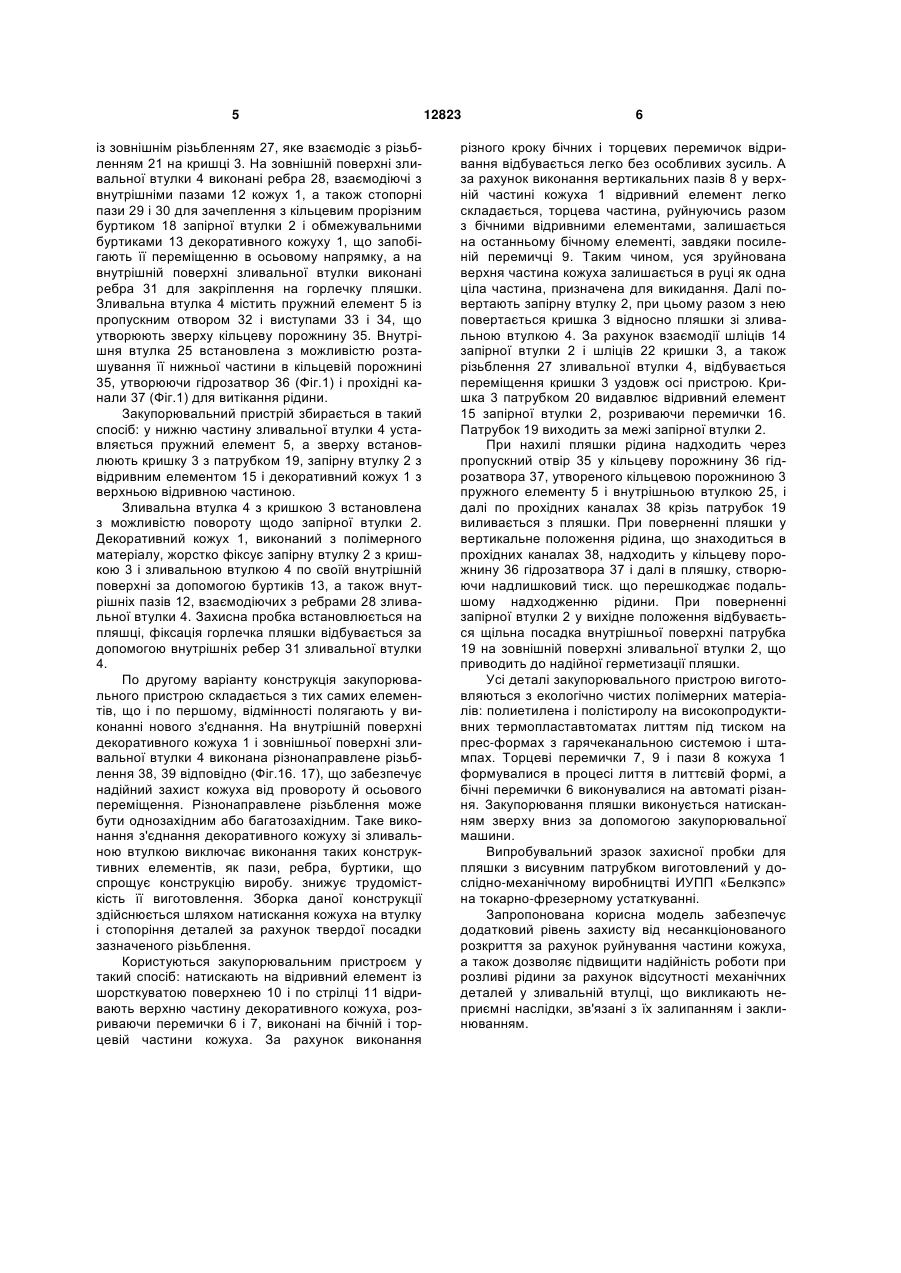

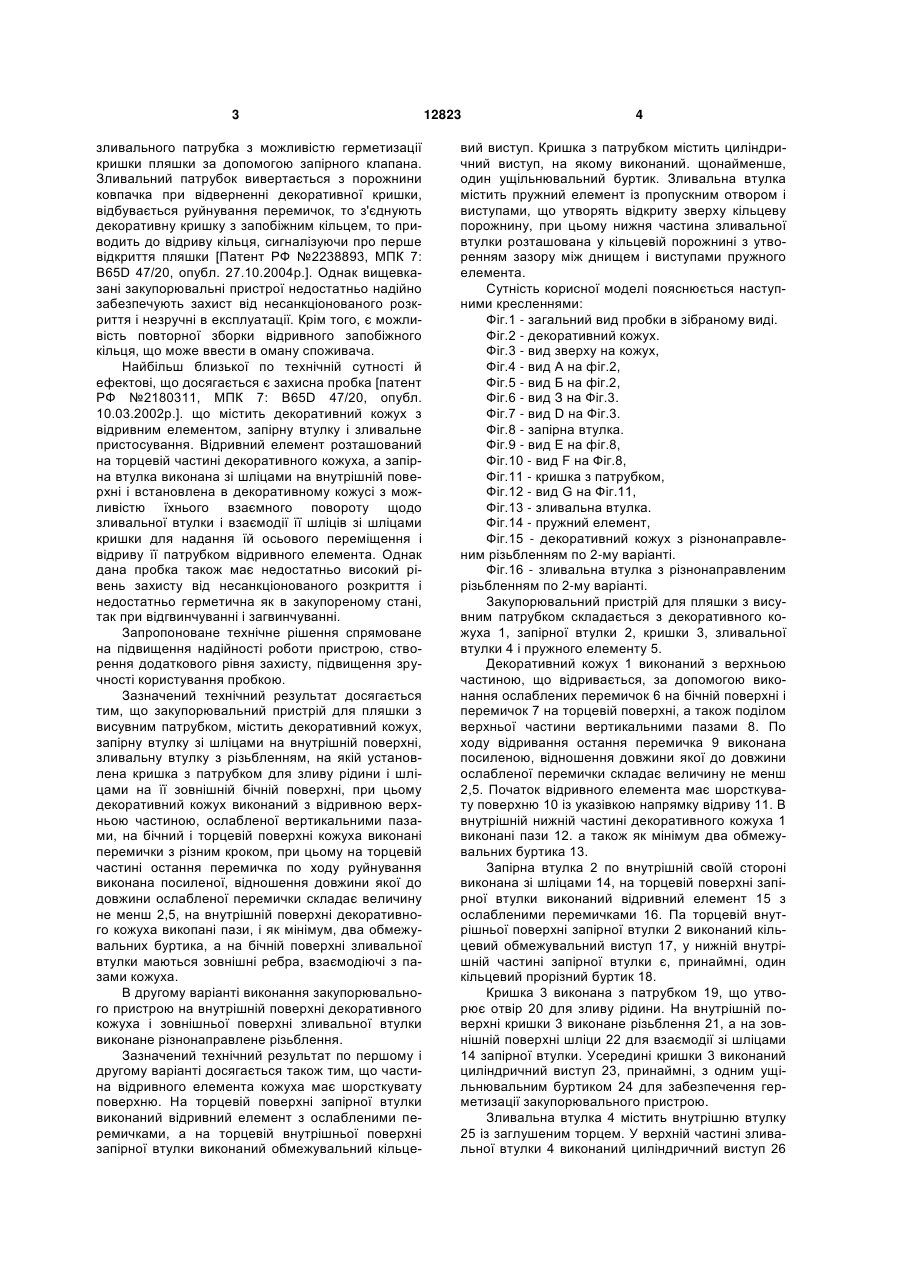

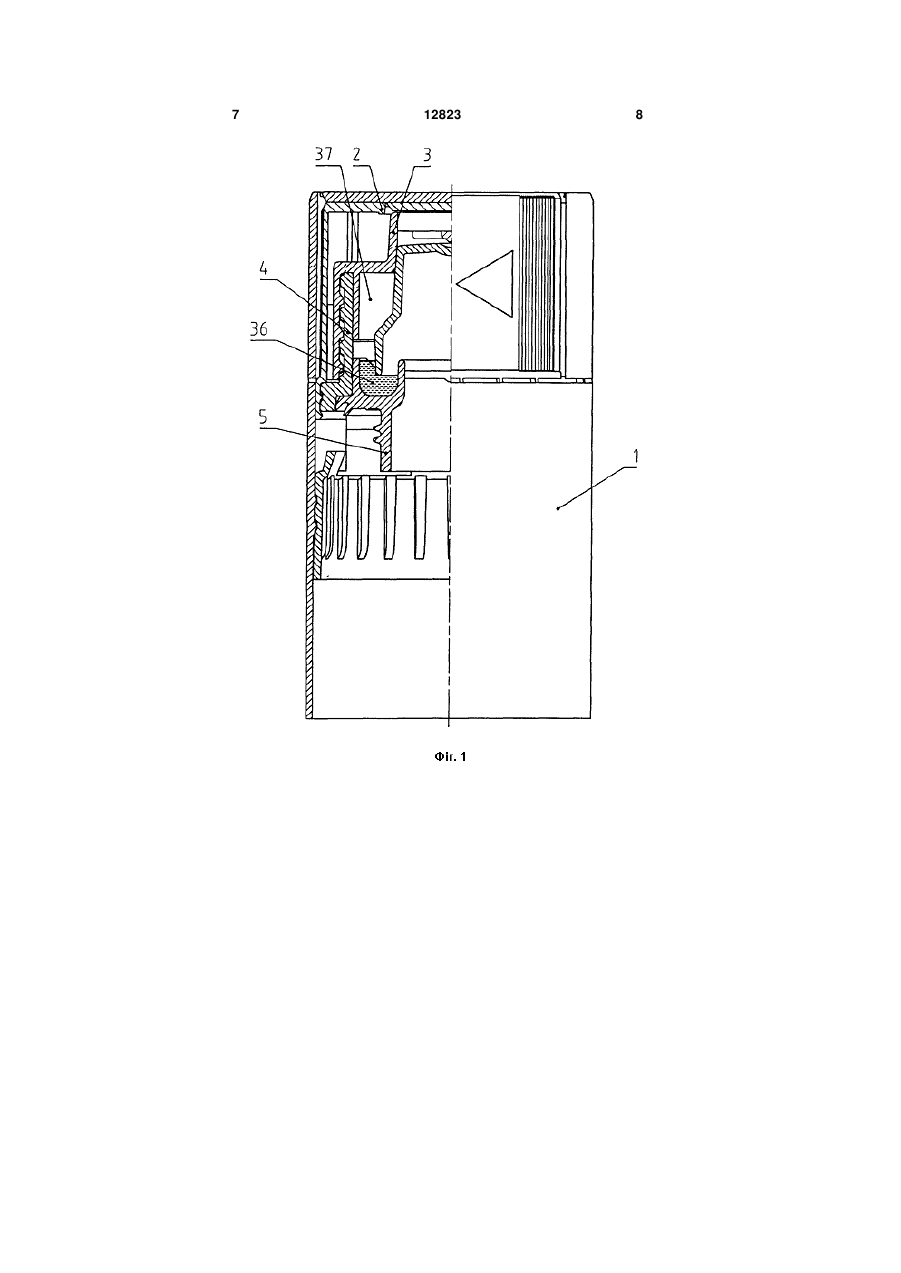

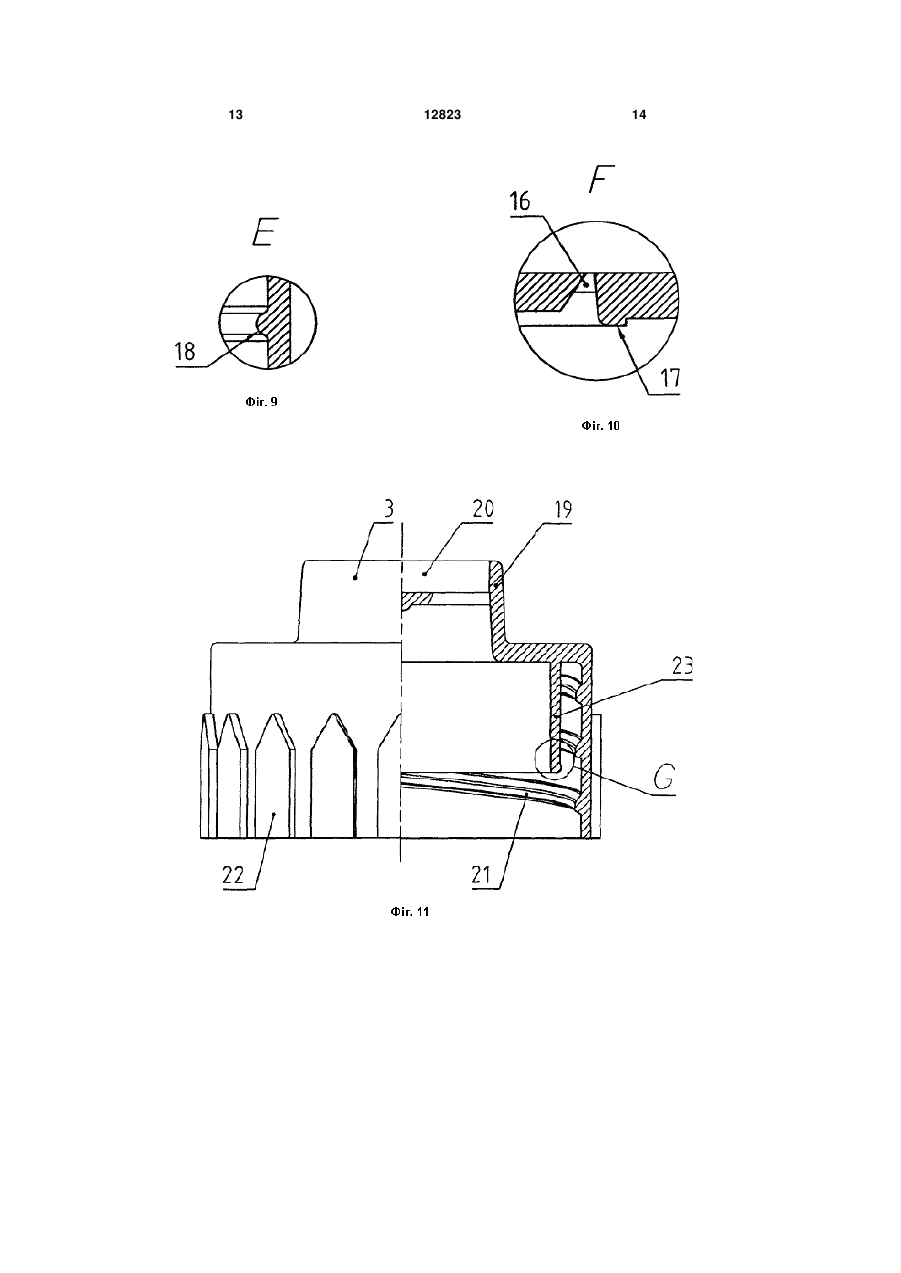

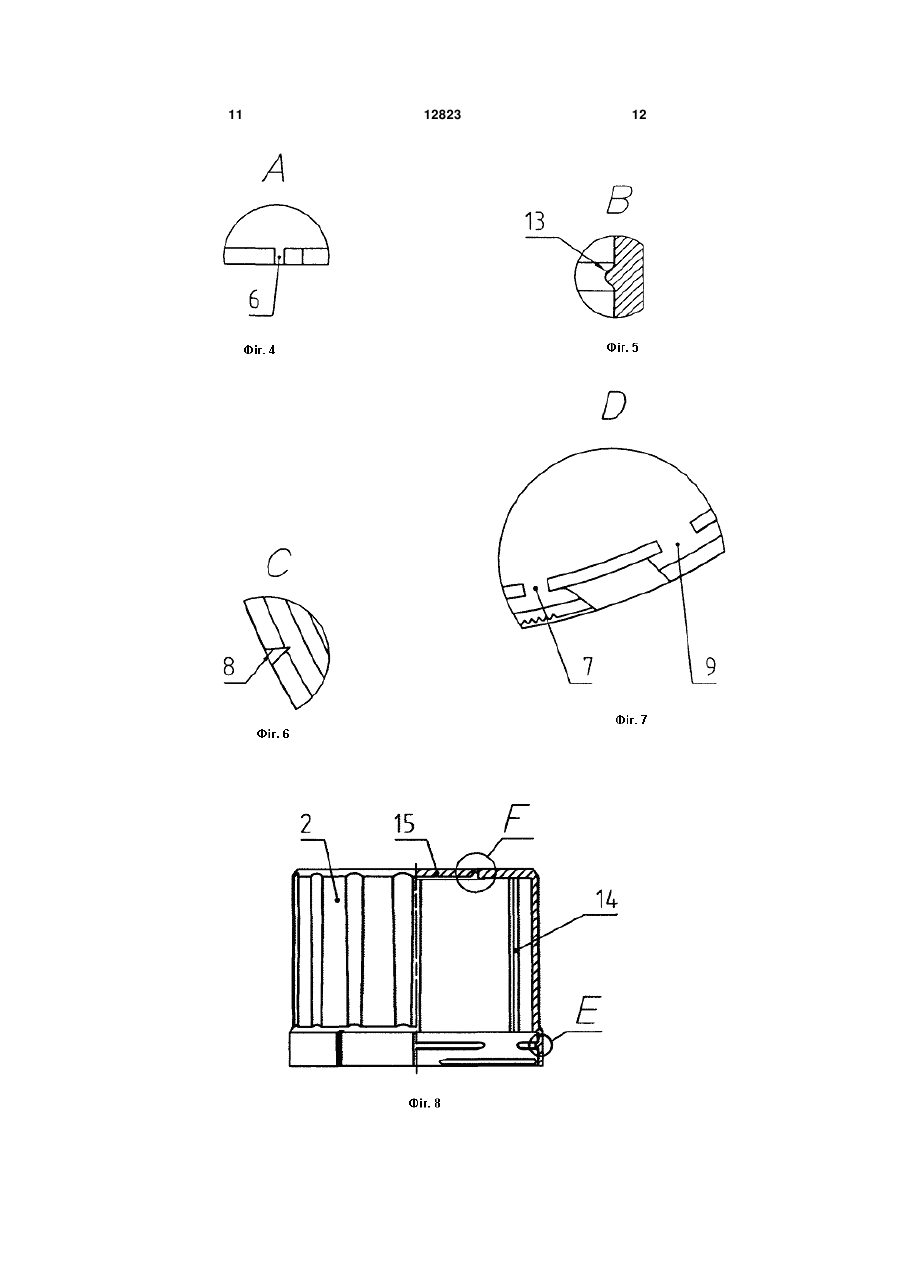

1. Закупорювальний пристрій для пляшки з висувним патрубком, що містить декоративний кожух, запірну втулку зі шліцами на внутрішній поверхні, зливальну втулку з різьбою, на якій установлена кришка з патрубком для зливу рідини і шліцами на її зовнішній бічній поверхні, який відрізняється тим, що декоративний кожух виконаний з відривною верхньою частиною, ослабленою вертикальними пазами, на бічний і торцевій поверхні виконані перемички з різним кроком, при цьому на торцевій частині остання перемичка по ходу U 2 (19) 1 3 зливального патрубка з можливістю герметизації кришки пляшки за допомогою запірного клапана. Зливальний патрубок вивертається з порожнини ковпачка при відверненні декоративної кришки, відбувається руйнування перемичок, то з'єднують декоративну кришку з запобіжним кільцем, то приводить до відриву кільця, сигналізуючи про перше відкриття пляшки [Патент РФ №2238893, МПК 7: В65D 47/20, опубл. 27.10.2004р.]. Однак вищевказані закупорювальні пристрої недостатньо надійно забезпечують захист від несанкціонованого розкриття і незручні в експлуатації. Крім того, є можливість повторної зборки відривного запобіжного кільця, що може ввести в оману споживача. Найбільш близької по технічній сутності й ефектові, що досягається є захисна пробка [патент РФ №2180311, МПК 7: В65D 47/20, опубл. 10.03.2002р.]. що містить декоративний кожух з відривним елементом, запірну втулку і зливальне пристосування. Відривний елемент розташований на торцевій частині декоративного кожуха, а запірна втулка виконана зі шліцами на внутрішній поверхні і встановлена в декоративному кожусі з можливістю їхнього взаємного повороту щодо зливальної втулки і взаємодії її шліців зі шліцами кришки для надання їй осьового переміщення і відриву її патрубком відривного елемента. Однак дана пробка також має недостатньо високий рівень захисту від несанкціонованого розкриття і недостатньо герметична як в закупореному стані, так при відгвинчуванні і загвинчуванні. Запропоноване технічне рішення спрямоване на підвищення надійності роботи пристрою, створення додаткового рівня захисту, підвищення зручності користування пробкою. Зазначений технічний результат досягається тим, що закупорювальний пристрій для пляшки з висувним патрубком, містить декоративний кожух, запірну втулку зі шліцами на внутрішній поверхні, зливальну втулку з різьбленням, на якій установлена кришка з патрубком для зливу рідини і шліцами на її зовнішній бічній поверхні, при цьому декоративний кожух виконаний з відривною верхньою частиною, ослабленої вертикальними пазами, на бічний і торцевій поверхні кожуха виконані перемички з різним кроком, при цьому на торцевій частині остання перемичка по ходу руйнування виконана посиленої, відношення довжини якої до довжини ослабленої перемички складає величину не менш 2,5, на внутрішній поверхні декоративного кожуха викопані пази, і як мінімум, два обмежувальних буртика, а на бічній поверхні зливальної втулки маються зовнішні ребра, взаємодіючі з пазами кожуха. В другому варіанті виконання закупорювального пристрою на внутрішній поверхні декоративного кожуха і зовнішньої поверхні зливальної втулки виконане різнонаправлене різьблення. Зазначений технічний результат по першому і другому варіанті досягається також тим, що частина відривного елемента кожуха має шорсткувату поверхню. На торцевій поверхні запірної втулки виконаний відривний елемент з ослабленими перемичками, а на торцевій внутрішньої поверхні запірної втулки виконаний обмежувальний кільце 12823 4 вий виступ. Кришка з патрубком містить циліндричний виступ, на якому виконаний. щонайменше, один ущільнювальний буртик. Зливальна втулка містить пружний елемент із пропускним отвором і виступами, що утворять відкриту зверху кільцеву порожнину, при цьому нижня частина зливальної втулки розташована у кільцевій порожнині з утворенням зазору між днищем і виступами пружного елемента. Сутність корисної моделі пояснюється наступними кресленнями: Фіг.1 - загальний вид пробки в зібраному виді. Фіг.2 - декоративний кожух. Фіг.3 - вид зверху на кожух, Фіг.4 - вид А на фіг.2, Фіг.5 - вид Б на фіг.2, Фіг.6 - вид З на Фіг.3. Фіг.7 - вид D на Фіг.3. Фіг.8 - запірна втулка. Фіг.9 - вид Е на фіг.8, Фіг.10 - вид F на Фіг.8, Фіг.11 - кришка з патрубком, Фіг.12 - вид G на Фіг.11, Фіг.13 - зливальна втулка. Фіг.14 - пружний елемент, Фіг.15 - декоративний кожух з різнонаправленим різьбленням по 2-му варіанті. Фіг.16 - зливальна втулка з різнонаправленим різьбленням по 2-му варіанті. Закупорювальний пристрій для пляшки з висувним патрубком складається з декоративного кожуха 1, запірної втулки 2, кришки 3, зливальної втулки 4 і пружного елементу 5. Декоративний кожух 1 виконаний з верхньою частиною, що відривається, за допомогою виконання ослаблених перемичок 6 на бічній поверхні і перемичок 7 на торцевій поверхні, а також поділом верхньої частини вертикальними пазами 8. По ходу відривання остання перемичка 9 виконана посиленою, відношення довжини якої до довжини ослабленої перемички складає величину не менш 2,5. Початок відривного елемента має шорсткувату поверхню 10 із указівкою напрямку відриву 11. В внутрішній нижній частині декоративного кожуха 1 виконані пази 12. а також як мінімум два обмежувальних буртика 13. Запірна втулка 2 по внутрішній своїй стороні виконана зі шліцами 14, на торцевій поверхні запірної втулки виконаний відривний елемент 15 з ослабленими перемичками 16. Па торцевій внутрішньої поверхні запірної втулки 2 виконаний кільцевий обмежувальний виступ 17, у нижній внутрішній частині запірної втулки є, принаймні, один кільцевий прорізний буртик 18. Кришка 3 виконана з патрубком 19, що утворює отвір 20 для зливу рідини. На внутрішній поверхні кришки 3 виконане різьблення 21, а на зовнішній поверхні шліци 22 для взаємодії зі шліцами 14 запірної втулки. Усередині кришки 3 виконаний циліндричний виступ 23, принаймні, з одним ущільнювальним буртиком 24 для забезпечення герметизації закупорювального пристрою. Зливальна втулка 4 містить внутрішню втулку 25 із заглушеним торцем. У верхній частині зливальної втулки 4 виконаний циліндричний виступ 26 5 із зовнішнім різьбленням 27, яке взаємодіє з різьбленням 21 на кришці 3. На зовнішній поверхні зливальної втулки 4 виконані ребра 28, взаємодіючі з внутрішніми пазами 12 кожух 1, а також стопорні пази 29 і 30 для зачеплення з кільцевим прорізним буртиком 18 запірної втулки 2 і обмежувальними буртиками 13 декоративного кожуху 1, що запобігають її переміщенню в осьовому напрямку, а на внутрішній поверхні зливальної втулки виконані ребра 31 для закріплення на горлечку пляшки. Зливальна втулка 4 містить пружний елемент 5 із пропускним отвором 32 і виступами 33 і 34, що утворюють зверху кільцеву порожнину 35. Внутрішня втулка 25 встановлена з можливістю розташування її нижньої частини в кільцевій порожнині 35, утворюючи гідрозатвор 36 (Фіг.1) і прохідні канали 37 (Фіг.1) для витікання рідини. Закупорювальний пристрій збирається в такий спосіб: у нижню частину зливальної втулки 4 уставляється пружний елемент 5, а зверху встановлюють кришку 3 з патрубком 19, запірну втулку 2 з відривним елементом 15 і декоративний кожух 1 з верхньою відривною частиною. Зливальна втулка 4 з кришкою 3 встановлена з можливістю повороту щодо запірної втулки 2. Декоративний кожух 1, виконаний з полімерного матеріалу, жорстко фіксує запірну втулку 2 з кришкою 3 і зливальною втулкою 4 по своїй внутрішній поверхні за допомогою буртиків 13, а також внутрішніх пазів 12, взаємодіючих з ребрами 28 зливальної втулки 4. Захисна пробка встановлюється на пляшці, фіксація горлечка пляшки відбувається за допомогою внутрішніх ребер 31 зливальної втулки 4. По другому варіанту конструкція закупорювального пристрою складається з тих самих елементів, що і по першому, відмінності полягають у виконанні нового з'єднання. На внутрішній поверхні декоративного кожуха 1 і зовнішньої поверхні зливальної втулки 4 виконана різнонаправлене різьблення 38, 39 відповідно (Фіг.16. 17), що забезпечує надійний захист кожуха від провороту й осьового переміщення. Різнонаправлене різьблення може бути однозахідним або багатозахідним. Таке виконання з'єднання декоративного кожуху зі зливальною втулкою виключає виконання таких конструктивних елементів, як пази, ребра, буртики, що спрощує конструкцію виробу. знижує трудомісткість її виготовлення. Зборка даної конструкції здійснюється шляхом натискання кожуха на втулку і стопоріння деталей за рахунок твердої посадки зазначеного різьблення. Користуються закупорювальним пристроєм у такий спосіб: натискають на відривний елемент із шорсткуватою поверхнею 10 і по стрілці 11 відривають верхню частину декоративного кожуха, розриваючи перемички 6 і 7, виконані на бічній і торцевій частини кожуха. За рахунок виконання 12823 6 різного кроку бічних і торцевих перемичок відривання відбувається легко без особливих зусиль. А за рахунок виконання вертикальних пазів 8 у верхній частині кожуха 1 відривний елемент легко складається, торцева частина, руйнуючись разом з бічними відривними елементами, залишається на останньому бічному елементі, завдяки посиленій перемичці 9. Таким чином, уся зруйнована верхня частина кожуха залишається в руці як одна ціла частина, призначена для викидання. Далі повертають запірну втулку 2, при цьому разом з нею повертається кришка 3 відносно пляшки зі зливальною втулкою 4. За рахунок взаємодії шліців 14 запірної втулки 2 і шліців 22 кришки 3, а також різьблення 27 зливальної втулки 4, відбувається переміщення кришки 3 уздовж осі пристрою. Кришка 3 патрубком 20 видавлює відривний елемент 15 запірної втулки 2, розриваючи перемички 16. Патрубок 19 виходить за межі запірної втулки 2. При нахилі пляшки рідина надходить через пропускний отвір 35 у кільцеву порожнину 36 гідрозатвора 37, утвореного кільцевою порожниною 3 пружного елементу 5 і внутрішньою втулкою 25, і далі по прохідних каналах 38 крізь патрубок 19 виливається з пляшки. При поверненні пляшки у вертикальне положення рідина, що знаходиться в прохідних каналах 38, надходить у кільцеву порожнину 36 гідрозатвора 37 і далі в пляшку, створюючи надлишковий тиск. що перешкоджає подальшому надходженню рідини. При поверненні запірної втулки 2 у вихідне положення відбувається щільна посадка внутрішньої поверхні патрубка 19 на зовнішній поверхні зливальної втулки 2, що приводить до надійної герметизації пляшки. Усі деталі закупорювального пристрою виготовляються з екологічно чистих полімерних матеріалів: полиетилена і полістиролу на високопродуктивних термопластавтоматах литтям під тиском на прес-формах з гарячеканальною системою і штампах. Торцеві перемички 7, 9 і пази 8 кожуха 1 формувалися в процесі лиття в литтєвій формі, а бічні перемички 6 виконувалися на автоматі різання. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. Випробувальний зразок захисної пробки для пляшки з висувним патрубком виготовлений у дослідно-механічному виробництві ИУПП «Белкэпс» на токарно-фрезерному устаткуванні. Запропонована корисна модель забезпечує додатковий рівень захисту від несанкціонованого розкриття за рахунок руйнування частини кожуха, а також дозволяє підвищити надійність роботи при розливі рідини за рахунок відсутності механічних деталей у зливальній втулці, що викликають неприємні наслідки, зв'язані з їх залипанням і заклинюванням. 7 12823 8 9 12823 10 11 12823 12 13 12823 14 15 12823 16 17 12823 18 19 Комп’ютерна верстка А. Крулевський 12823 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
