Таксофонний комплекс

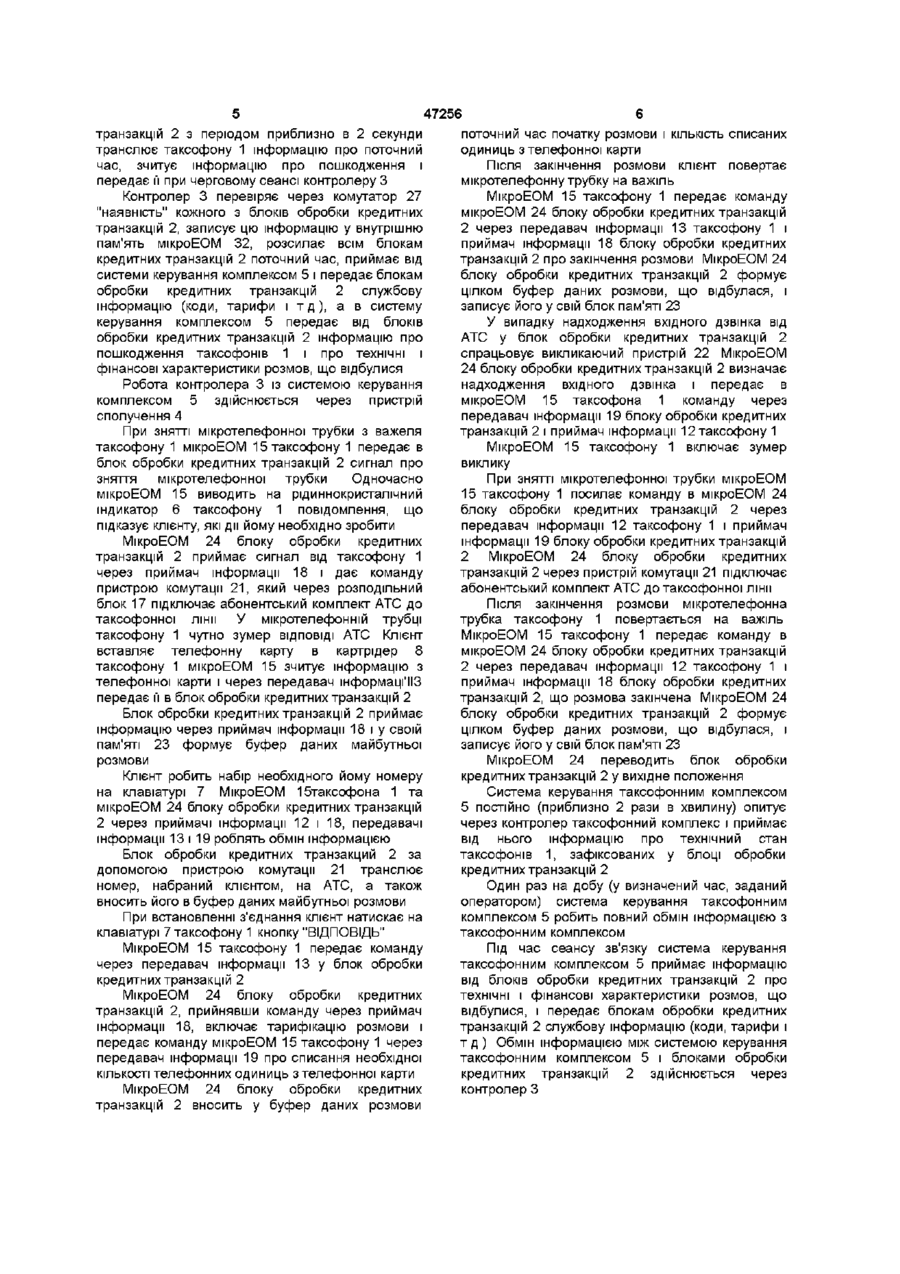

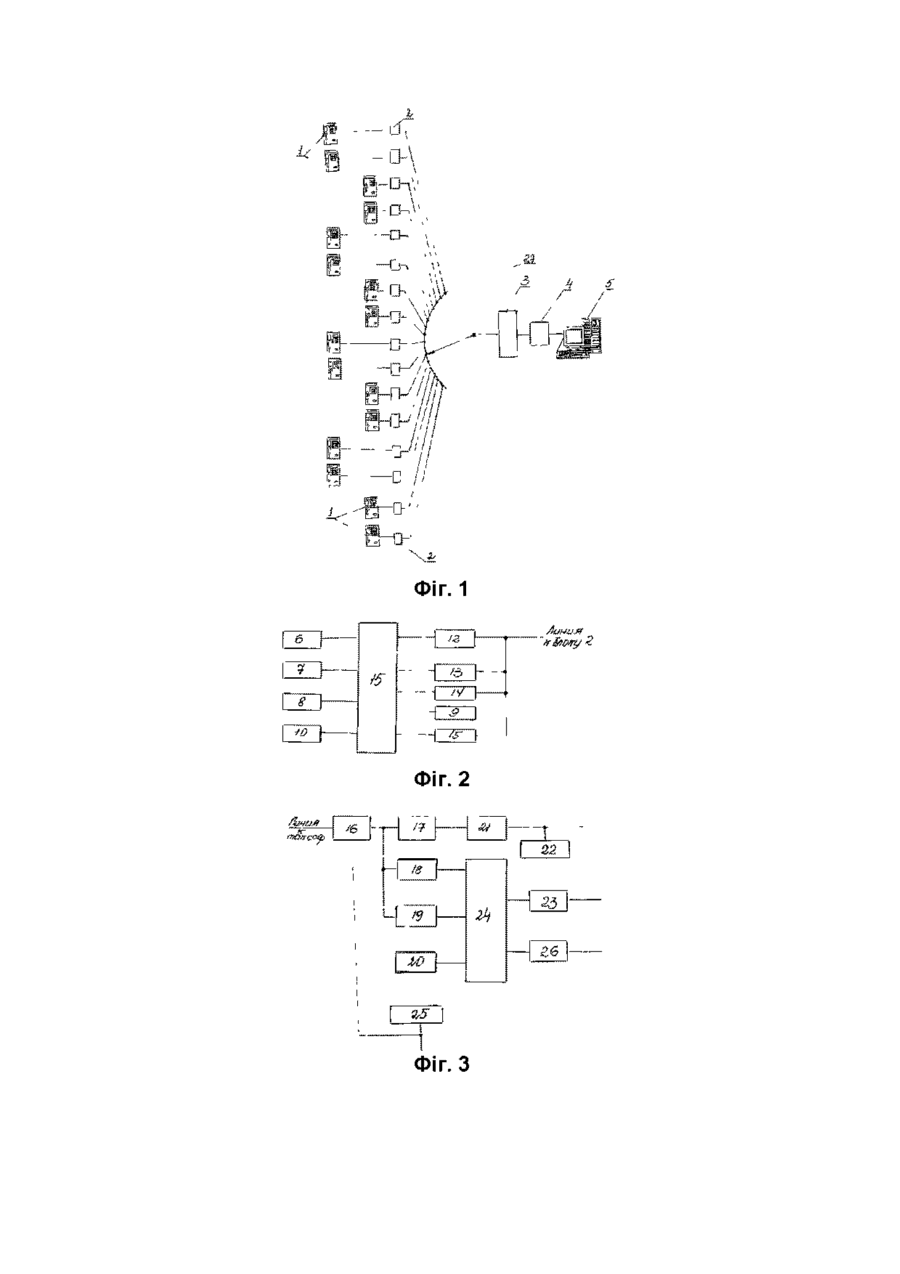

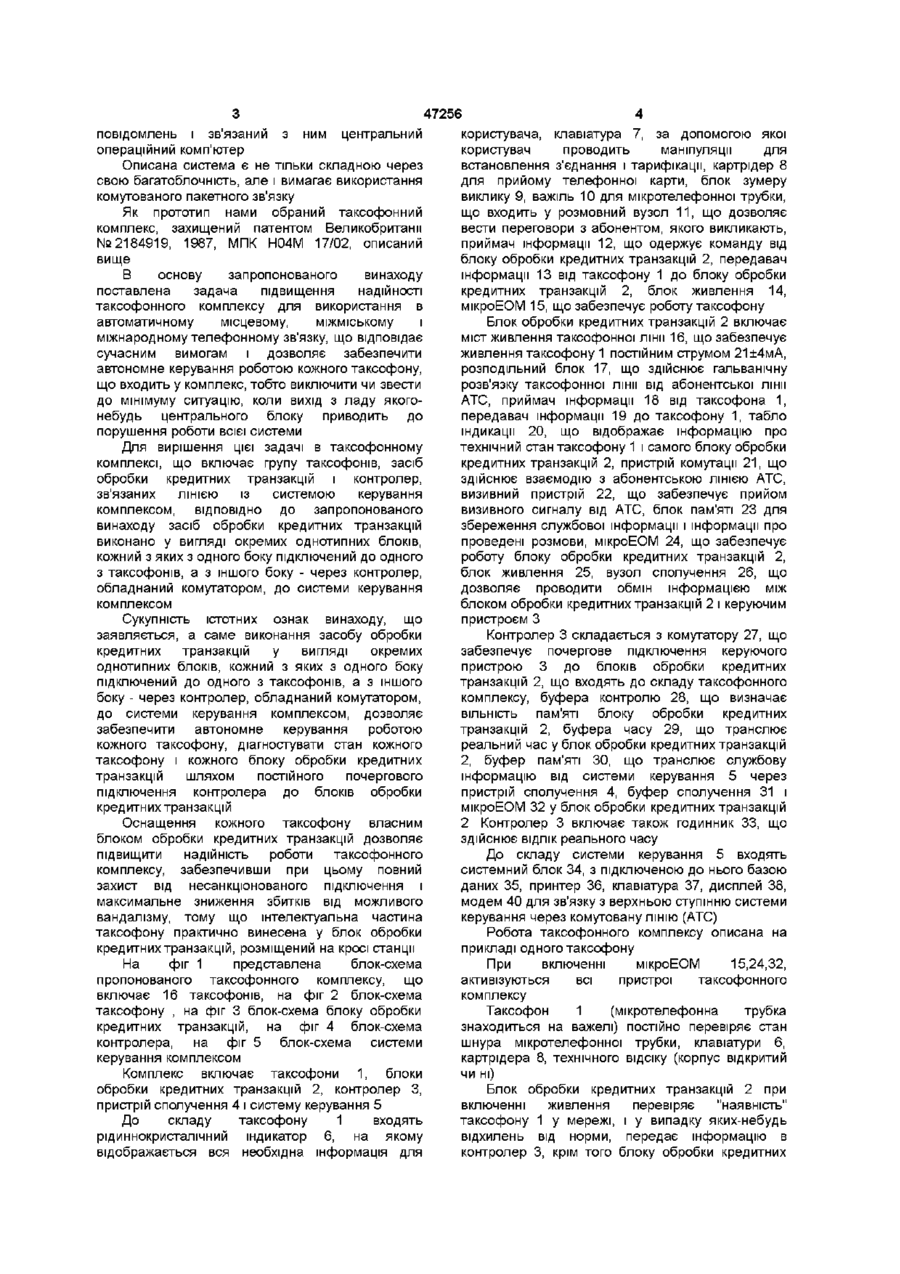

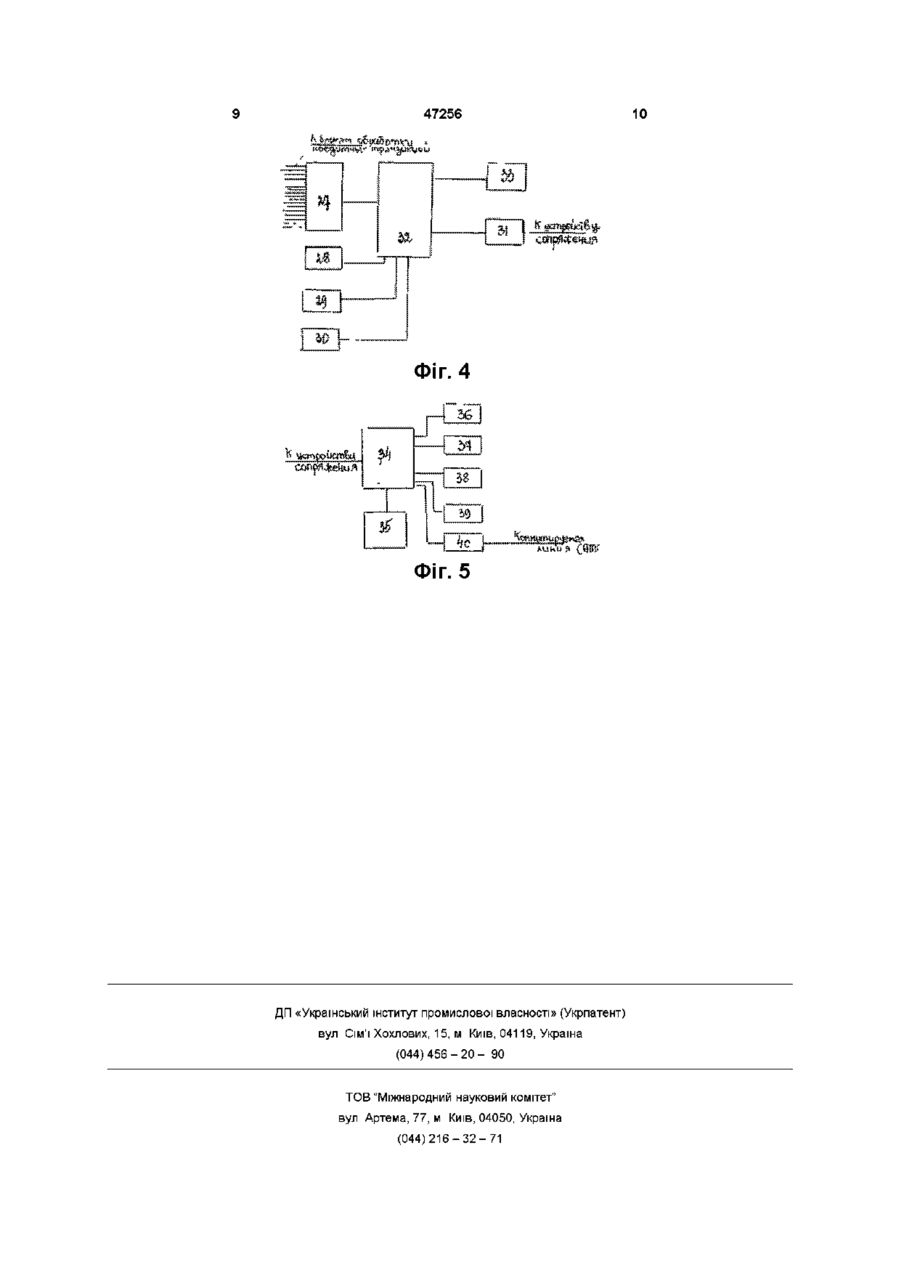

Таксофонний комплекс, що включає групу таксофонів, засіб обробки кредитних транзакцій і контролер, зв'язаний ЛІНІЄЮ ІЗ системою керування комплексом, який відрізняється тим, що засіб обробки кредитних транзакцій виконано у вигляді окремих однотипних блоків, кожний з яких з одного боку підключений до одного з таксофонів, а з іншого боку - через контролер, оснащений комутатором, до системи керування комплексом Винахід відноситься до техніки зв'язку, а саме - до таксофонних комплексів, що включають у себе таксофони, оплата за використання якими здійснюється кредитними картками чи подібними платіжними засобами, і операційну систему, що керує комплексом, і призначений для використання в автоматичному місцевому, міжміському і міжнародному зв'язку Відомо, ЩО існує таксофонний комплекс, який використовує як платіжний засіб кредитні картки (опублікована заявка Великобританії №2184919, 1987р, МПКН04М 17/02) Відомий таксофонний комплекс містить шість груп ЛІНІЙ, кожна з яких нараховує 16 таксофонів і обладнана двома інтерфейсами, що обслуговують ВІСІМ шляхів доступу вхідного сигналу з комутаційного блоку Групою з 16 таксофонів керує контролер, що забезпечує усі функції керування цією групою за вказівкою процесораблоку обробки кредитних транзакцій Блок обробки кредитних транзакцій є загальним для всіх шести груп таксофонів (96 апаратів), і відповідає за перевірку достовірності даних авторизації оплати і даних персонального ідентифікаційного номеру Він складається з пристрою, що фіксує дані кредитної картки і дані порядкового номера виклику, пристрою, що записує дані ідентифікації таксофону, дані вартості розмови і пристрою, у якому поєднуються дані першого запису з даними другого запису Система керування представлена комп'ютером, що включає клавіатуру, принтер, запам'ятовуючий пристрій на дисках і дисплей База даних забезпечує збереження транзакцій зв'язку для переговорів, обробку рахунків і доступ до засобів керування системою через оператора керування Недолік відомого таксофонного комплексу полягає в тому, що він досить складний, оскільки блок обробки кредитних транзакцій обслуговує безліч ЛІНІЙ і через контролери, встановлені на кожній окремій лінії, виконує складні функції по наданню абонентам додаткових послуг і виконаний у вигляді потужного процесора, вихід з ладу якого призводить до порушення роботи всієї системи Існує таксофонний комплекс, що включає безліч таксофонів, згрупованих у модулі по два таксофони в кожному, і систему керування таксофонами (патент Роси №2115256, кл Н04М 17/00, від 10 07 98) Система керування містить дозволяючі і ідентифікуючі блоки, по одному блоку на ВІСІМ пар таксофонів, які призначені для з'єднання таксофонів з комутованою телефонною мережею, у тому числі при виклику з оплатою кредитною карткою Дозволяючі та ідентифікуючі блоки обладнані пристроями обслуговування і ремонту, а через службову комутовану мережу пакетного зв'язку з'єднані з вузлом визначення ДІЙСНОСТІ І обліку кредитних карток Дозволяючі та ідентифікуючі блоки використовуються як для дистанційного програмування параметрів роботи, так і для концентрації повідомлень від таксофонів і для передачі щоденних ЗВІТІВ про свою роботу і про роботу таксофонів у блок концентратора (О ю 47256 користувача, клавіатура 7, за допомогою якої повідомлень і звязании з ним центральний користувач проводить маніпуляції для операційний комп'ютер встановлення з'єднання і тарифікації, картрідер 8 Описана система є не тільки складною через для прийому телефонної карти, блок зумеру свою багатоблочність, але і вимагає використання виклику 9, важіль 10 для мікротелефонної трубки, комутованого пакетного зв'язку що входить у розмовний вузол 11, що дозволяє Як прототип нами обраний таксофонний вести переговори з абонентом, якого викликають, комплекс, захищений патентом Великобританії приймач інформації 12, що одержує команду від №2184919, 1987, МПК Н04М 17/02, описаний блоку обробки кредитних транзакціи 2, передавач вище інформації 13 від таксофону 1 до блоку обробки В основу запропонованого винаходу кредитних транзакціи 2, блок живлення 14, поставлена задача підвищення надійності мікроЕОМ 15, що забезпечує роботу таксофону таксофонного комплексу для використання в автоматичному місцевому, міжміському і Блок обробки кредитних транзакціи 2 включає міжнародному телефонному зв'язку, що відповідає міст живлення таксофонної лінії 16, що забезпечує сучасним вимогам і дозволяє забезпечити живлення таксофону 1 постійним струмом 21 ±4мА, автономне керування роботою кожного таксофону, розподільний блок 17, що здійснює гальванічну що входить у комплекс, тобто виключити чи звести розв'язку таксофонної лінії від абонентської лінії до мінімуму ситуацію, коли вихід з ладу якогоАТС, приймач інформації 18 від таксофона 1, небудь центрального блоку приводить до передавач інформації 19 до таксофону 1, табло порушення роботи всієї системи індикації 20, що відображає інформацію про технічний стан таксофону 1 і самого блоку обробки Для вирішення цієї задачі в таксофонному кредитних транзакціи 2, пристрій комутації 21, що комплексі, що включає групу таксофонів, засіб здійснює взаємодію з абонентською ЛІНІЄЮ АТС, обробки кредитних транзакціи і контролер, визивний пристрій 22, що забезпечує прийом зв'язаних ЛІНІЄЮ із системою керування визивного сигналу від АТС, блок пам'яті 23 для комплексом, ВІДПОВІДНО до запропонованого збереження службової інформації і інформації про винаходу засіб обробки кредитних транзакціи проведені розмови, мікроЕОМ 24, що забезпечує виконано у вигляді окремих однотипних блоків, роботу блоку обробки кредитних транзакціи 2, кожний з яких з одного боку підключений до одного блок живлення 25, вузол сполучення 26, що з таксофонів, а з іншого боку - через контролер, дозволяє проводити обмін інформацією між обладнаний комутатором, до системи керування блоком обробки кредитних транзакціи 2 і керуючим комплексом пристроєм З Сукупність істотних ознак винаходу, що заявляється, а саме виконання засобу обробки Контролер 3 складається з комутатору 27, що кредитних транзакціи у вигляді окремих забезпечує почергове підключення керуючого однотипних блоків, кожний з яких з одного боку пристрою 3 до блоків обробки кредитних підключений до одного з таксофонів, а з іншого транзакціи 2, що входять до складу таксофонного боку - через контролер, обладнаний комутатором, комплексу, буфера контролю 28, що визначає до системи керування комплексом, дозволяє ВІЛЬНІСТЬ пам'яті блоку обробки кредитних забезпечити автономне керування роботою транзакціи 2, буфера часу 29, що транслює кожного таксофону, діагностувати стан кожного реальний час у блок обробки кредитних транзакціи таксофону і кожного блоку обробки кредитних 2, буфер пам'яті ЗО, що транслює службову транзакціи шляхом постійного почергового інформацію від системи керування 5 через підключення контролера до блоків обробки пристрій сполучення 4, буфер сполучення 31 і кредитних транзакціи мікроЕОМ 32 у блок обробки кредитних транзакціи 2 Контролер 3 включає також годинник 33, що Оснащення кожного таксофону власним здійснює ВІДЛІК реального часу блоком обробки кредитних транзакціи дозволяє підвищити надійність роботи таксофонного До складу системи керування 5 входять комплексу, забезпечивши при цьому повний системний блок 34, з підключеною до нього базою захист від несанкціонованого підключення і даних 35, принтер 36, клавіатура 37, дисплей 38, максимальне зниження збитків від можливого модем 40 для зв'язку з верхньою ступінню системи вандалізму, тому що інтелектуальна частина керування через комутовану ЛІНІЮ (АТС) таксофону практично винесена у блок обробки Робота таксофонного комплексу описана на кредитних транзакціи, розміщений на кросі станції прикладі одного таксофону На фіг 1 представлена блок-схема При включенні мікроЕОМ 15,24,32, пропонованого таксофонного комплексу, що активізуються всі пристрої таксофонного включає 16 таксофонів, на фіг 2 блок-схема комплексу таксофону , на фіг 3 блок-схема блоку обробки Таксофон 1 (мікротелефонна трубка кредитних транзакціи, на фіг 4 блок-схема знаходиться на важелі) постійно перевіряє стан контролера, на фіг 5 блок-схема системи шнура мікротелефонної трубки, клавіатури 6, керування комплексом картрідера 8, технічного відсіку (корпус відкритий чи ні) Комплекс включає таксофони 1, блоки обробки кредитних транзакціи 2, контролер З, Блок обробки кредитних транзакціи 2 при пристрій сполучення 4 і систему керування 5 включенні живлення перевіряє "наявність" таксофону 1 у мережі, і у випадку яких-небудь До складу таксофону 1 входять відхилень від норми, передає інформацію в рідиннокристалічний індикатор 6, на якому контролер 3, крім того блоку обробки кредитних відображається вся необхідна інформація для 47256 транзакцій 2 з періодом приблизно в 2 секунди транслює таксофону 1 інформацію про поточний час, зчитує інформацію про пошкодження і передає її при черговому сеансі контролеру З Контролер 3 перевіряє через комутатор 27 "наявність" кожного з блоків обробки кредитних транзакцій 2, записує цю інформацію у внутрішню пам'ять мікроЕОМ 32, розсилає всім блокам кредитних транзакцій 2 поточний час, приймає від системи керування комплексом 5 і передає блокам обробки кредитних транзакцій 2 службову інформацію (коди, тарифи і т д ) , а в систему керування комплексом 5 передає від блоків обробки кредитних транзакцій 2 інформацію про пошкодження таксофонів 1 і про технічні і фінансові характеристики розмов, що відбулися Робота контролера 3 із системою керування комплексом 5 здійснюється через пристрій сполучення 4 При знятті мікротелефонної трубки з важеля таксофону 1 мікроЕОМ 15 таксофону 1 передає в блок обробки кредитних транзакцій 2 сигнал про зняття мікротелефонної трубки Одночасно мікроЕОМ 15 виводить на рідиннокристалічний індикатор 6 таксофону 1 повідомлення, що підказує клієнту, які дії йому необхідно зробити МікроЕОМ 24 блоку обробки кредитних транзакцій 2 приймає сигнал від таксофону 1 через приймач інформації 18 і дає команду пристрою комутації 2 1 , який через розподільний блок 17 підключає абонентський комплект АТС до таксофонної лінії У мікротелефонній трубці таксофону 1 чутно зумер ВІДПОВІДІ АТС Клієнт вставляє телефонну карту в картрідер 8 таксофону 1 мікроЕОМ 15 зчитує інформацію з телефонної карти і через передавач шформаці'ІІЗ передає її в блок обробки кредитних транзакцій 2 Блок обробки кредитних транзакцій 2 приймає інформацію через приймач інформації 18 і у своїй пам'яті 23 формує буфер даних майбутньої розмови Клієнт робить набір необхідного йому номеру на клавіатурі 7 МікроЕОМ 15таксофона 1 та мікроЕОМ 24 блоку обробки кредитних транзакцій 2 через приймачі інформації 12 і 18, передавачі інформації 13 і 19 роблять обмін інформацією Блок обробки кредитних транзакций 2 за допомогою пристрою комутації 21 транслює номер, набраний клієнтом, на АТС, а також вносить його в буфер даних майбутньої розмови При встановленні з'єднання клієнт натискає на клавіатурі 7 таксофону 1 кнопку "ВІДПОВІДЬ" МікроЕОМ 15 таксофону 1 передає команду через передавач інформації 13 у блок обробки кредитних транзакцій 2 МікроЕОМ 24 блоку обробки кредитних транзакцій 2, прийнявши команду через приймач інформації 18, включає тарифікацію розмови і передає команду мікроЕОМ 15 таксофону 1 через передавач інформації 19 про списання необхідної КІЛЬКОСТІ телефонних одиниць з телефонної карти МікроЕОМ 24 блоку обробки кредитних транзакцій 2 вносить у буфер даних розмови поточний час початку розмови і КІЛЬКІСТЬ списаних одиниць з телефонної карти Після закінчення розмови клієнт повертає мікротелефонну трубку на важіль МікроЕОМ 15 таксофону 1 передає команду мікроЕОМ 24 блоку обробки кредитних транзакцій 2 через передавач інформації 13 таксофону 1 і приймач інформації 18 блоку обробки кредитних транзакцій 2 про закінчення розмови МікроЕОМ 24 блоку обробки кредитних транзакцій 2 формує цілком буфер даних розмови, що відбулася, і записує його у свій блок пам'яті 23 У випадку надходження вхідного дзвінка від АТС у блок обробки кредитних транзакцій 2 спрацьовує викликаючий пристрій 22 МікроЕОМ 24 блоку обробки кредитних транзакцій 2 визначає надходження вхідного дзвінка і передає в мікроЕОМ 15 таксофона 1 команду через передавач інформації 19 блоку обробки кредитних транзакцій 2 і приймач інформації 12 таксофону 1 МікроЕОМ 15 таксофону 1 включає зумер виклику При знятті мікротелефонної трубки мікроЕОМ 15 таксофону 1 посилає команду в мікроЕОМ 24 блоку обробки кредитних транзакцій 2 через передавач інформації 12 таксофону 1 і приймач інформації 19 блоку обробки кредитних транзакцій 2 МікроЕОМ 24 блоку обробки кредитних транзакцій 2 через пристрій комутації 21 підключає абонентський комплект АТС до таксофонної лінії Після закінчення розмови мікротелефонна трубка таксофону 1 повертається на важіль МікроЕОМ 15 таксофону 1 передає команду в мікроЕОМ 24 блоку обробки кредитних транзакцій 2 через передавач інформації 12 таксофону 1 і приймач інформації 18 блоку обробки кредитних транзакцій 2, що розмова закінчена МікроЕОМ 24 блоку обробки кредитних транзакцій 2 формує цілком буфер даних розмови, що відбулася, і записує його у свій блок пам'яті 23 МікроЕОМ 24 переводить блок обробки кредитних транзакцій 2 у вихідне положення Система керування таксофонним комплексом 5 постійно (приблизно 2 рази в хвилину) опитує через контролер таксофонний комплекс і приймає від нього інформацію про технічний стан таксофонів 1, зафіксованих у блоці обробки кредитних транзакцій 2 Один раз на добу (у визначений час, заданий оператором) система керування таксофонним комплексом 5 робить повний обмін інформацією з таксофонним комплексом Під час сеансу зв'язку система керування таксофонним комплексом 5 приймає інформацію від блоків обробки кредитних транзакцій 2 про технічні і фінансові характеристики розмов, що відбулися, і передає блокам обробки кредитних транзакцій 2 службову інформацію (коди, тарифи і т д ) Обмін інформацією між системою керування таксофонним комплексом 5 і блоками обробки кредитних транзакцій 2 здійснюється через контролер З ФІГ. 1 Фіг. 2 47256 Фіг. 4 Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
