Системний таксофонний комплекс

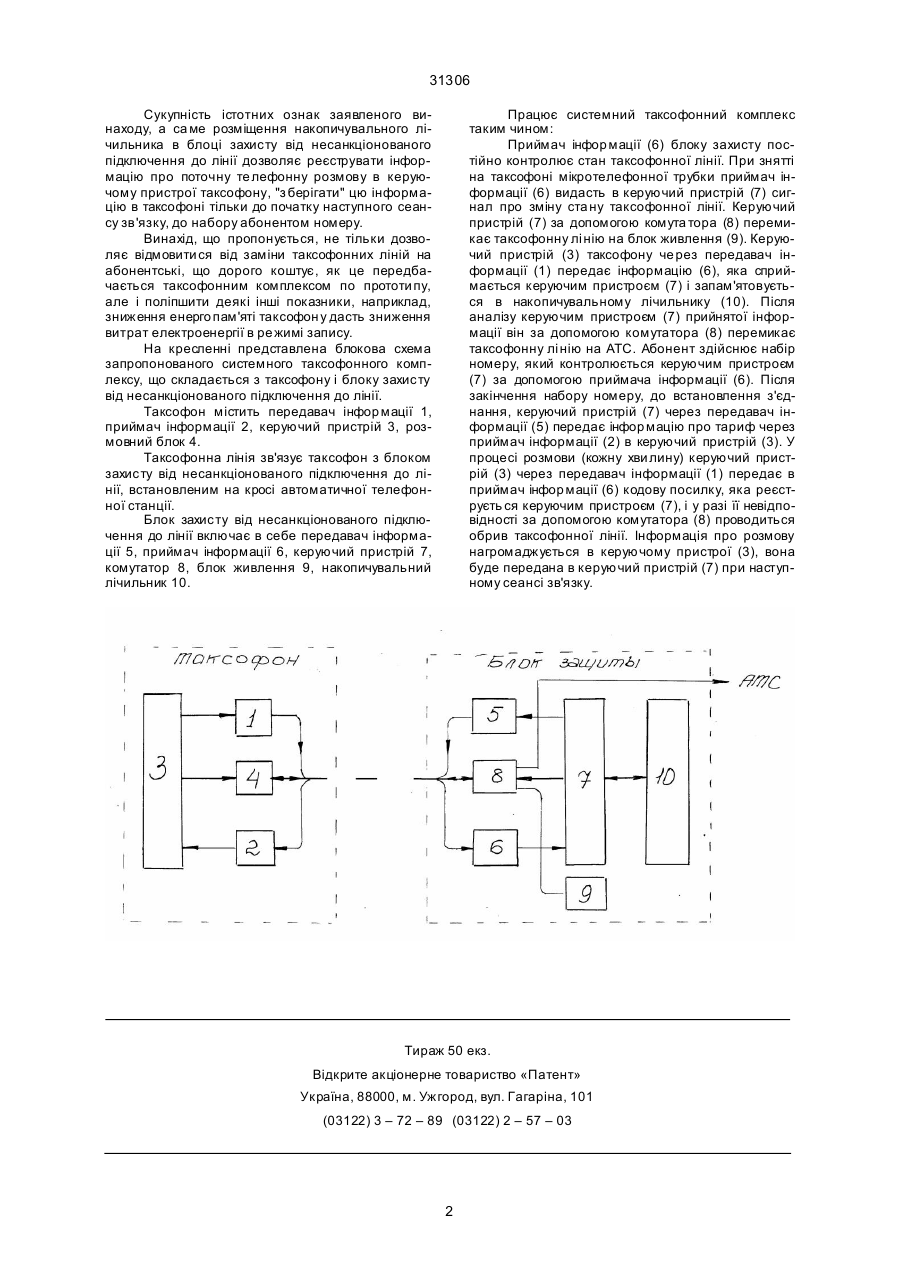

Системний таксофонний комплекс, що включає таксофон з вбудованими передавачем інформації і керуючим пристроєм, накопичувальний лічильник і блок захисту від несанкціонованого під ключення до лінії, встановлений на кросі автоматичної телефонної станції, з вбудованими в нього приймачем інформації і керуючим пристроєм, який відрізняє ться тим, що в таксофоні додатково встановлений приймач інформації, підключений до керуючого пристрою таксофона, а в блоці захисту від несанкціонованого підключення до лінії додатково встановлені передавач інформації і накопичувальний лічильник, підключений до керуючого пристрою блока захисту від несанкціонованого підключення до лінії. Зоя (13) 31306 (11) UA - фінансову (число прочитаних телефонних одиниць по кожній зоні). Зняття статистичної і фінансової інфор мації з накопичувального лічильника, вбудованого в таксофон, відбувається автоматично з ініціативи підсистеми автоматичного контролю і діагностики, або з ініціативи оператора при підключенні накопичувального лічильника до передавача інформації, вста новленого в таксофоні. Такий спосіб зняття інформації передбачає використання абонентских ліній і не може бути реалізований на існуючих таксофонних лініях без їх сер йозної реконструкції. У основу винаходу, що пропонується поставлена задача створити системний таксофонний комплекс для використання в автоматичному місцевому, міжміському і міжнародному телефонному зв'язку, що відповідає сучасним вимогам і що дозволяє здійснювати збір статистичної і фінансової інфор мації, ви користо вуючи існуючі таксофонні лінії. Для рішення цієї задачі в системному таксофонному комплексі, що включає таксофон з вбудованим передавачем інформації і керуючим пристроєм, накопичувальний лічильник, блок захисту від несанкціонованого підключення до лінії, встановлений на кросі автоматичної телефонної станції і обладнаний приймачем інформації та керуючим пристроєм, згідно з винаходом в таксофоні додатково встановлений приймач інформації, підключений до керуючого пристрою таксофону, а в блоці захисту від несанкціонованого підключення до лінії додатково вста новлені передавач інформації і накопичувальний лічильник, підключений до керуючого пристрою блоку. (19) Винахід відноситься до техніки зв'язку і призначений для використання в автоматичній місцевій, міжміській і міжнародній телефонній мережах. Відома міжміська телефонна система що включає таксофони, підключені через погоджений комплект до автоматичної станції, які дозволяють оплачува ти розмову монетами різного достоїнства (кн. Е.А. Зай ночковський і інш. "Автоматичний міжміський телефонний зв'язок", 1984, М., стор. 174176). Описана таксофон на мережа не має захисту від несанкціонованого підключення до лінії, тому міжміські таксофони вста новлюються на спеціальних переговорних пунктах. Відомий системний таксофонний комплекс, що включає таксофон з збудованими накопичувальним лічильником інформації, передавачем інфор мації і керуючим пристроєм та блок захисту від несанкціонованого підключення до лінії з вбудованими в нього приймачем інфор мації і керуючим пристроєм, вста новленим на кросі автоматичної телефонної станції (технічний опис "Таксофон універсальний "Телекарт" АА НЗ 5274000ТО і паспорт AAН3 468 243.003ПС "Блок захисту ліній станційний" 1996 p. Таксофон комплексу працює з електронними картками із заздалегідь оплаченим часом телефонних розмов. Комплекс має захист від несанкціонованого підключення до лінії, від ви користання "чужої" телефонної картки, від вандалізму. Програмне забезпечення таксофон у дозволяє знімати звітну ін формацію двох ви дів: - статистичну (число розмов, що відбулися по кожній тарифікаційній зоні); C2 _______________________ 31306 Сукупність істотних ознак заявленого винаходу, а са ме розміщення накопичувального лічильника в блоці захисту від несанкціонованого підключення до лінії дозволяє реєструвати інформацію про поточну те лефонну розмову в керуючому пристрої таксофону, "з берігати" цю інформацію в таксофоні тільки до початку наступного сеансу зв'язку, до набору абонентом номеру. Винахід, що пропонується, не тільки дозволяє відмовити ся від заміни таксофонних ліній на абонентські, що дорого коштує, як це передбачається таксофонним комплексом по прототи пу, але і поліпшити деякі інші показники, наприклад, зниження енерго пам'яті таксофон у дасть зниження витрат електроенергії в ре жимі запису. На кресленні представлена блокова схема запропонованого системного таксофонного комплексу, що складається з таксофону і блоку захисту від несанкціонованого підключення до лінії. Таксофон містить передавач інфор мації 1, приймач інформації 2, керуючий пристрій 3, розмовний блок 4. Таксофонна лінія зв'язує таксофон з блоком захисту від несанкціонованого підключення до лінії, встановленим на кросі автоматичної телефонної станції. Блок захисту від несанкціонованого підключення до лінії включає в себе передавач інформації 5, приймач інформації 6, керуючий пристрій 7, комутатор 8, блок живлення 9, накопичувальний лічильник 10. Працює системний таксофонний комплекс таким чином: Приймач інфор мації (6) блоку захисту постійно контролює стан таксофонної лінії. При знятті на таксофоні мікротелефонної трубки приймач інформації (6) видасть в керуючий пристрій (7) сигнал про зміну ста ну таксофонної лінії. Керуючий пристрій (7) за допомогою комута тора (8) перемикає таксофонну лі нію на блок живлення (9). Керуючий пристрій (3) таксофону че рез передавач інформації (1) передає інформацію (6), яка сприймається керуючим пристроєм (7) і запам'ятовується в накопичувальному лічильнику (10). Після аналізу керуючим пристроєм (7) прийнятої інформації він за допомогою комутатора (8) перемикає таксофонну лі нію на АТС. Абонент здійснює набір номеру, який контролюється керуючим пристроєм (7) за допомогою приймача інформації (6). Після закінчення набору номеру, до встановлення з'єднання, керуючий пристрій (7) через передавач інформації (5) передає інфор мацію про тариф через приймач інформації (2) в керуючий пристрій (3). У процесі розмови (кожну хви лину) керуючий пристрій (3) через передавач інформації (1) передає в приймач інфор мації (6) кодову посилку, яка реєструєть ся керуючим пристроєм (7), і у разі її невідповідності за допомогою комутатора (8) проводиться обрив таксофонної лінії. Інформація про розмову нагромаджується в керуючому пристрої (3), вона буде передана в керуючий пристрій (7) при наступному сеансі зв'язку. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
