Пристрій для догляду за стопами ніг

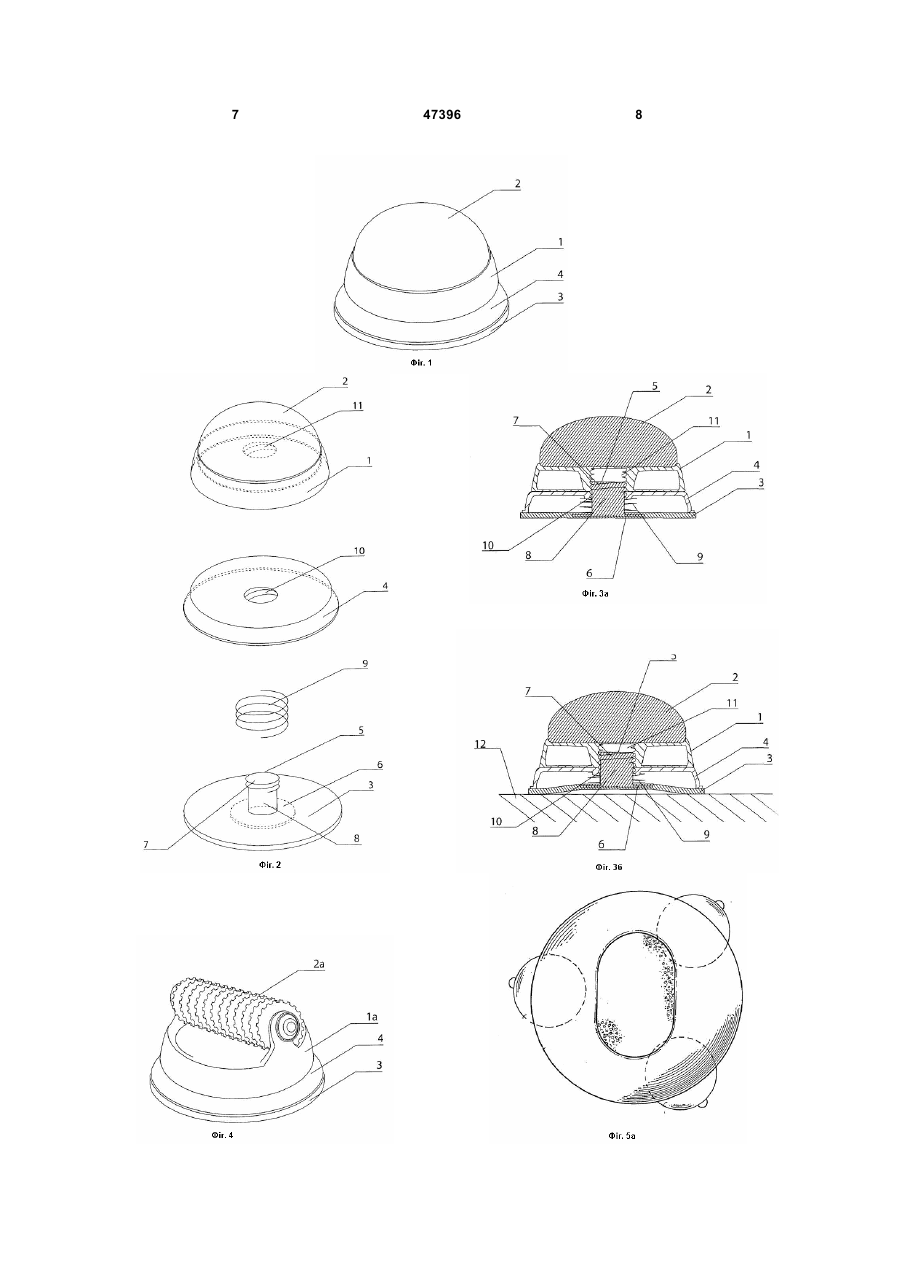

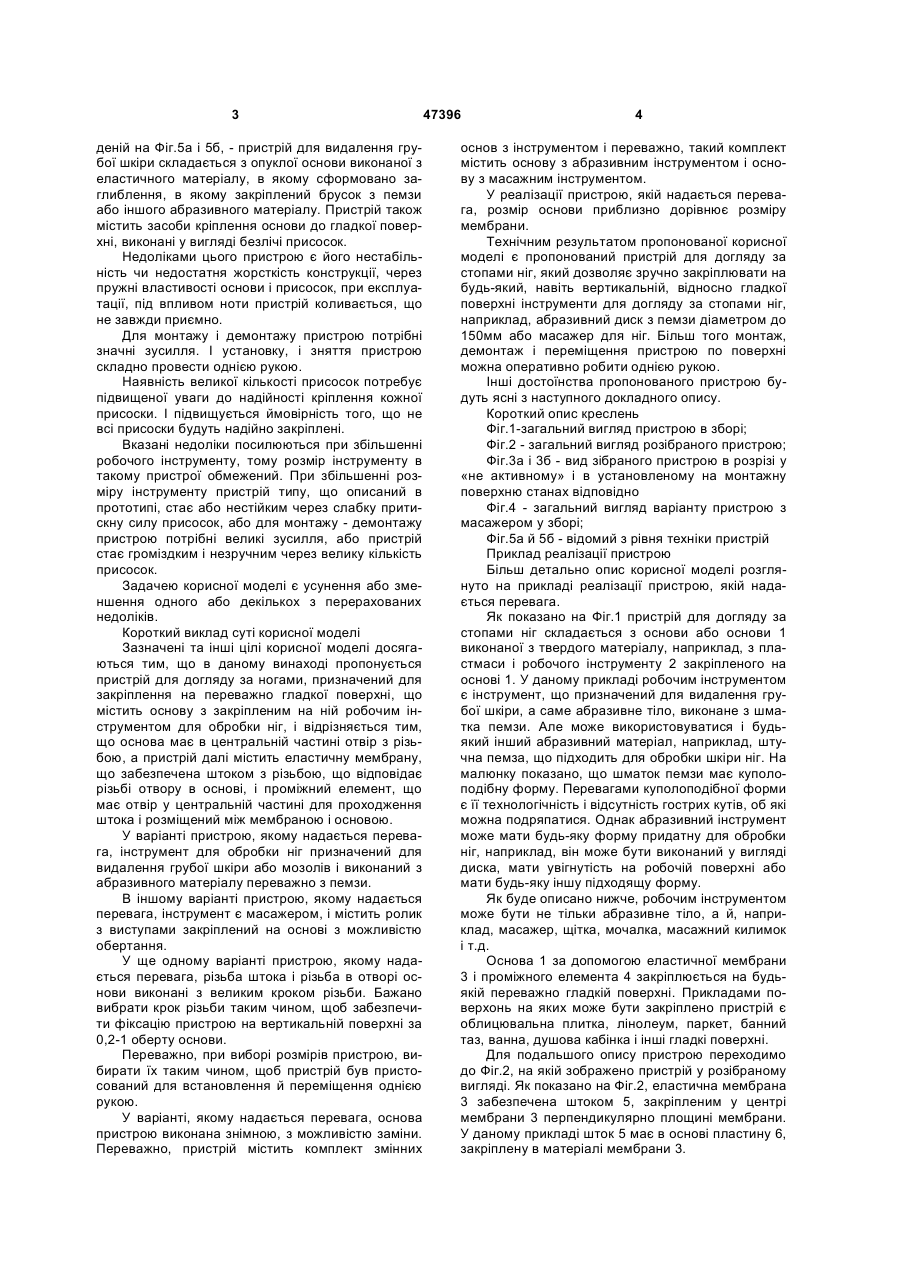

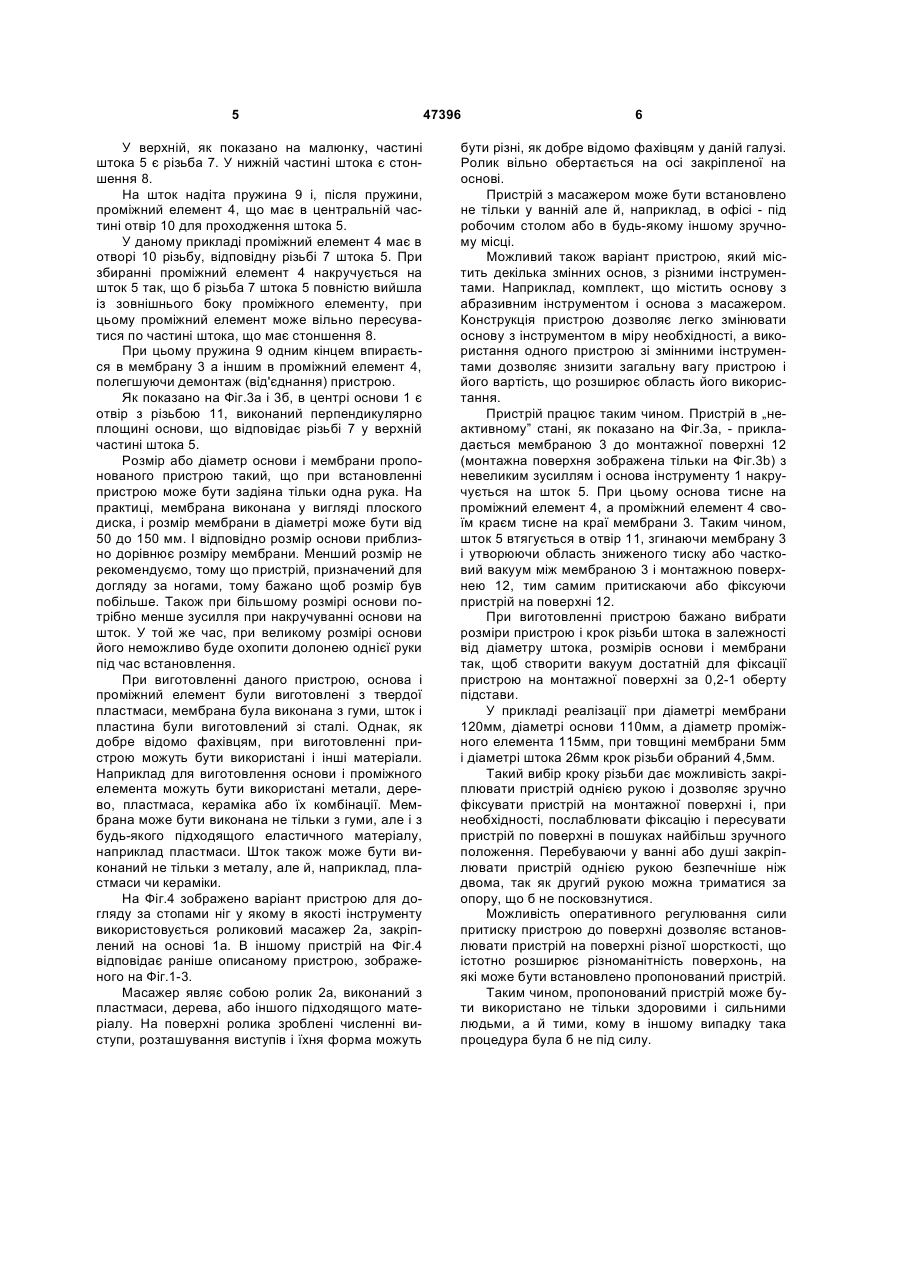

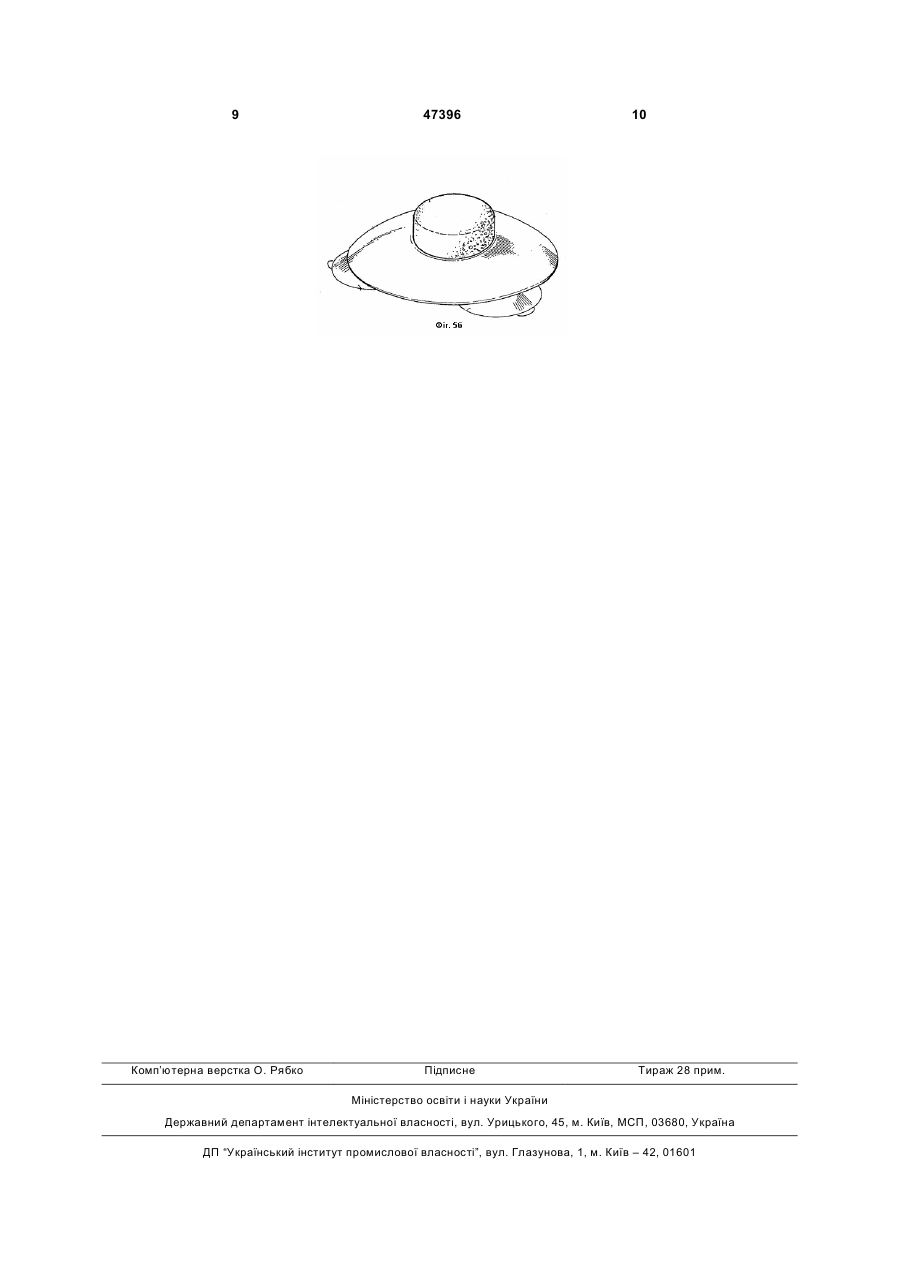

1. Пристрій для догляду за стопами ніг з можливістю закріплення на переважно гладкій поверхні, що містить основу з закріпленим на ній робочим інструментом для обробки ніг, який відрізняється тим, що основа має в центральній частині отвір з різьбою, а пристрій містить еластичну мембрану, забезпечену штоком з різьбою, що відповідає різьбі отвору в основі, і проміжний елемент, що має отвір у центральній частині для проходження штока і розміщений між мембраною і основою. 2. Пристрій за п. 1, в якому інструмент для обробки ніг виконаний з абразивного матеріалу і призначений для видалення грубої шкіри або мозолів. U 2 (19) 1 3 деній на Фіг.5а і 5б, - пристрій для видалення грубої шкіри складається з опуклої основи виконаної з еластичного матеріалу, в якому сформовано заглиблення, в якому закріплений брусок з пемзи або іншого абразивного матеріалу. Пристрій також містить засоби кріплення основи до гладкої поверхні, виконані у вигляді безлічі присосок. Недоліками цього пристрою є його нестабільність чи недостатня жорсткість конструкції, через пружні властивості основи і присосок, при експлуатації, під впливом ноти пристрій коливається, що не завжди приємно. Для монтажу і демонтажу пристрою потрібні значні зусилля. І установку, і зняття пристрою складно провести однією рукою. Наявність великої кількості присосок потребує підвищеної уваги до надійності кріплення кожної присоски. І підвищується ймовірність того, що не всі присоски будуть надійно закріплені. Вказані недоліки посилюються при збільшенні робочого інструменту, тому розмір інструменту в такому пристрої обмежений. При збільшенні розміру інструменту пристрій типу, що описаний в прототипі, стає або нестійким через слабку притискну силу присосок, або для монтажу - демонтажу пристрою потрібні великі зусилля, або пристрій стає громіздким і незручним через велику кількість присосок. Задачею корисної моделі є усунення або зменшення одного або декількох з перерахованих недоліків. Короткий виклад суті корисної моделі Зазначені та інші цілі корисної моделі досягаються тим, що в даному винаході пропонується пристрій для догляду за ногами, призначений для закріплення на переважно гладкої поверхні, що містить основу з закріпленим на ній робочим інструментом для обробки ніг, і відрізняється тим, що основа має в центральній частині отвір з різьбою, а пристрій далі містить еластичну мембрану, що забезпечена штоком з різьбою, що відповідає різьбі отвору в основі, і проміжний елемент, що має отвір у центральній частині для проходження штока і розміщений між мембраною і основою. У варіанті пристрою, якому надається перевага, інструмент для обробки ніг призначений для видалення грубої шкіри або мозолів і виконаний з абразивного матеріалу переважно з пемзи. В іншому варіанті пристрою, якому надається перевага, інструмент є масажером, і містить ролик з виступами закріплений на основі з можливістю обертання. У ще одному варіанті пристрою, якому надається перевага, різьба штока і різьба в отворі основи виконані з великим кроком різьби. Бажано вибрати крок різьби таким чином, щоб забезпечити фіксацію пристрою на вертикальній поверхні за 0,2-1 оберту основи. Переважно, при виборі розмірів пристрою, вибирати їх таким чином, щоб пристрій був пристосований для встановлення й переміщення однією рукою. У варіанті, якому надається перевага, основа пристрою виконана знімною, з можливістю заміни. Переважно, пристрій містить комплект змінних 47396 4 основ з інструментом і переважно, такий комплект містить основу з абразивним інструментом і основу з масажним інструментом. У реалізації пристрою, якій надається перевага, розмір основи приблизно дорівнює розміру мембрани. Технічним результатом пропонованої корисної моделі є пропонований пристрій для догляду за стопами ніг, який дозволяє зручно закріплювати на будь-який, навіть вертикальній, відносно гладкої поверхні інструменти для догляду за стопами ніг, наприклад, абразивний диск з пемзи діаметром до 150мм або масажер для ніг. Більш того монтаж, демонтаж і переміщення пристрою по поверхні можна оперативно робити однією рукою. Інші достоїнства пропонованого пристрою будуть ясні з наступного докладного опису. Короткий опис креслень Фіг.1-загальний вигляд пристрою в зборі; Фіг.2 - загальний вигляд розібраного пристрою; Фіг.3а і 3б - вид зібраного пристрою в розрізі у «не активному» і в установленому на монтажну поверхню станах відповідно Фіг.4 - загальний вигляд варіанту пристрою з масажером у зборі; Фіг.5а й 5б - відомий з рівня техніки пристрій Приклад реалізації пристрою Більш детально опис корисної моделі розглянуто на прикладі реалізації пристрою, якій надається перевага. Як показано на Фіг.1 пристрій для догляду за стопами ніг складається з основи або основи 1 виконаної з твердого матеріалу, наприклад, з пластмаси і робочого інструменту 2 закріпленого на основі 1. У даному прикладі робочим інструментом є інструмент, що призначений для видалення грубої шкіри, а саме абразивне тіло, виконане з шматка пемзи. Але може використовуватися і будьякий інший абразивний матеріал, наприклад, штучна пемза, що підходить для обробки шкіри ніг. На малюнку показано, що шматок пемзи має куполоподібну форму. Перевагами куполоподібної форми є її технологічність і відсутність гострих кутів, об які можна подряпатися. Однак абразивний інструмент може мати будь-яку форму придатну для обробки ніг, наприклад, він може бути виконаний у вигляді диска, мати увігнутість на робочій поверхні або мати будь-яку іншу підходящу форму. Як буде описано нижче, робочим інструментом може бути не тільки абразивне тіло, а й, наприклад, масажер, щітка, мочалка, масажний килимок і т.д. Основа 1 за допомогою еластичної мембрани 3 і проміжного елемента 4 закріплюється на будьякій переважно гладкій поверхні. Прикладами поверхонь на яких може бути закріплено пристрій є облицювальна плитка, лінолеум, паркет, банний таз, ванна, душова кабінка і інші гладкі поверхні. Для подальшого опису пристрою переходимо до Фіг.2, на якій зображено пристрій у розібраному вигляді. Як показано на Фіг.2, еластична мембрана 3 забезпечена штоком 5, закріпленим у центрі мембрани 3 перпендикулярно площині мембрани. У даному прикладі шток 5 має в основі пластину 6, закріплену в матеріалі мембрани 3. 5 У верхній, як показано на малюнку, частині штока 5 є різьба 7. У нижній частині штока є стоншення 8. На шток надіта пружина 9 і, після пружини, проміжний елемент 4, що має в центральній частині отвір 10 для проходження штока 5. У даному прикладі проміжний елемент 4 має в отворі 10 різьбу, відповідну різьбі 7 штока 5. При збиранні проміжний елемент 4 накручується на шток 5 так, що б різьба 7 штока 5 повністю вийшла із зовнішнього боку проміжного елементу, при цьому проміжний елемент може вільно пересуватися по частині штока, що має стоншення 8. При цьому пружина 9 одним кінцем впирається в мембрану 3 а іншим в проміжний елемент 4, полегшуючи демонтаж (від'єднання) пристрою. Як показано на Фіг.3а і 3б, в центрі основи 1 є отвір з різьбою 11, виконаний перпендикулярно площині основи, що відповідає різьбі 7 у верхній частині штока 5. Розмір або діаметр основи і мембрани пропонованого пристрою такий, що при встановленні пристрою може бути задіяна тільки одна рука. На практиці, мембрана виконана у вигляді плоского диска, і розмір мембрани в діаметрі може бути від 50 до 150 мм. І відповідно розмір основи приблизно дорівнює розміру мембрани. Менший розмір не рекомендуємо, тому що пристрій, призначений для догляду за ногами, тому бажано щоб розмір був побільше. Також при більшому розмірі основи потрібно менше зусилля при накручуванні основи на шток. У той же час, при великому розмірі основи його неможливо буде охопити долонею однієї руки під час встановлення. При виготовленні даного пристрою, основа і проміжний елемент були виготовлені з твердої пластмаси, мембрана була виконана з гуми, шток і пластина були виготовлений зі сталі. Однак, як добре відомо фахівцям, при виготовленні пристрою можуть бути використані і інші матеріали. Наприклад для виготовлення основи і проміжного елемента можуть бути використані метали, дерево, пластмаса, кераміка або їх комбінації. Мембрана може бути виконана не тільки з гуми, але і з будь-якого підходящого еластичного матеріалу, наприклад пластмаси. Шток також може бути виконаний не тільки з металу, але й, наприклад, пластмаси чи кераміки. На Фіг.4 зображено варіант пристрою для догляду за стопами ніг у якому в якості інструменту використовується роликовий масажер 2а, закріплений на основі 1а. В іншому пристрій на Фіг.4 відповідає раніше описаному пристрою, зображеного на Фіг.1-3. Масажер являє собою ролик 2а, виконаний з пластмаси, дерева, або іншого підходящого матеріалу. На поверхні ролика зроблені численні виступи, розташування виступів і їхня форма можуть 47396 6 бути різні, як добре відомо фахівцям у даній галузі. Ролик вільно обертається на осі закріпленої на основі. Пристрій з масажером може бути встановлено не тільки у ванній але й, наприклад, в офісі - під робочим столом або в будь-якому іншому зручному місці. Можливий також варіант пристрою, який містить декілька змінних основ, з різними інструментами. Наприклад, комплект, що містить основу з абразивним інструментом і основа з масажером. Конструкція пристрою дозволяє легко змінювати основу з інструментом в міру необхідності, а використання одного пристрою зі змінними інструментами дозволяє знизити загальну вагу пристрою і його вартість, що розширює область його використання. Пристрій працює таким чином. Пристрій в „неактивному” стані, як показано на Фіг.3а, - прикладається мембраною 3 до монтажної поверхні 12 (монтажна поверхня зображена тільки на Фіг.3b) з невеликим зусиллям і основа інструменту 1 накручується на шток 5. При цьому основа тисне на проміжний елемент 4, а проміжний елемент 4 своїм краєм тисне на краї мембрани 3. Таким чином, шток 5 втягується в отвір 11, згинаючи мембрану 3 і утворюючи область зниженого тиску або частковий вакуум між мембраною 3 і монтажною поверхнею 12, тим самим притискаючи або фіксуючи пристрій на поверхні 12. При виготовленні пристрою бажано вибрати розміри пристрою і крок різьби штока в залежності від діаметру штока, розмірів основи і мембрани так, щоб створити вакуум достатній для фіксації пристрою на монтажної поверхні за 0,2-1 оберту підстави. У прикладі реалізації при діаметрі мембрани 120мм, діаметрі основи 110мм, а діаметр проміжного елемента 115мм, при товщині мембрани 5мм і діаметрі штока 26мм крок різьби обраний 4,5мм. Такий вибір кроку різьби дає можливість закріплювати пристрій однією рукою і дозволяє зручно фіксувати пристрій на монтажної поверхні і, при необхідності, послаблювати фіксацію і пересувати пристрій по поверхні в пошуках найбільш зручного положення. Перебуваючи у ванні або душі закріплювати пристрій однією рукою безпечніше ніж двома, так як другий рукою можна триматися за опору, що б не посковзнутися. Можливість оперативного регулювання сили притиску пристрою до поверхні дозволяє встановлювати пристрій на поверхні різної шорсткості, що істотно розширює різноманітність поверхонь, на які може бути встановлено пропонований пристрій. Таким чином, пропонований пристрій може бути використано не тільки здоровими і сильними людьми, а й тими, кому в іншому випадку така процедура була б не під силу. 7 47396 8 9 Комп’ютерна верстка О. Рябко 47396 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
