Щітка для масажу ясен та чищення зубів і спосіб виготовлення щетинок для такої щітки

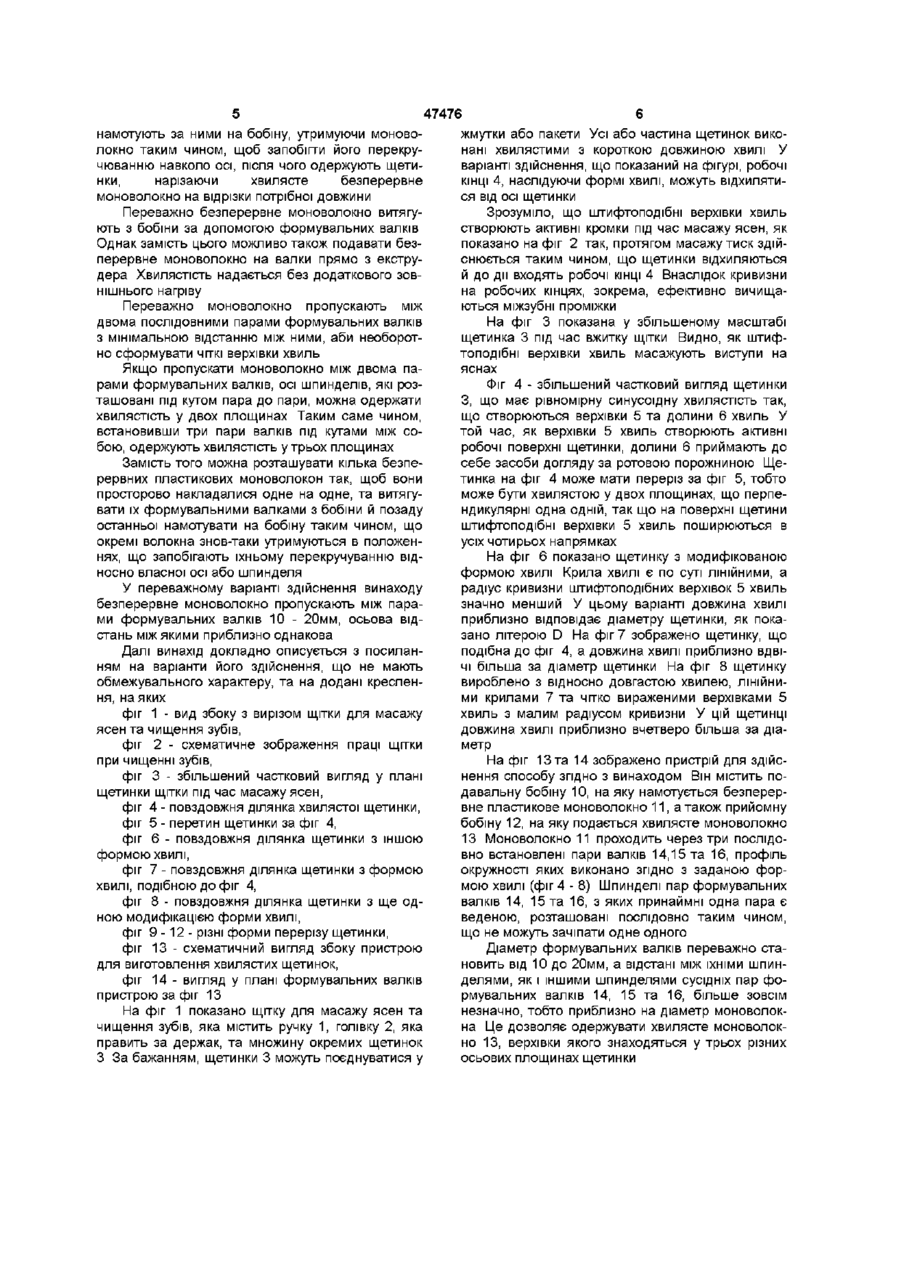

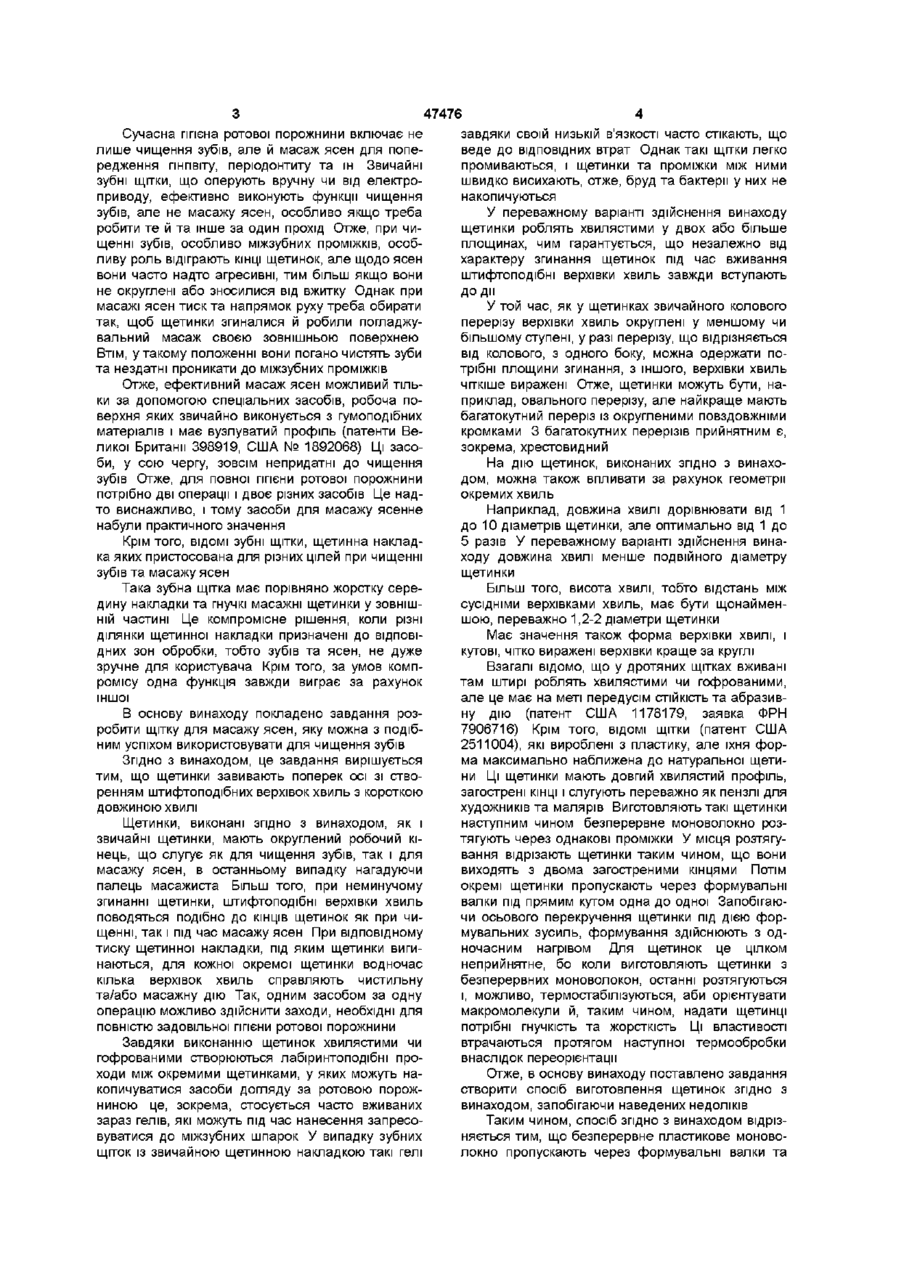

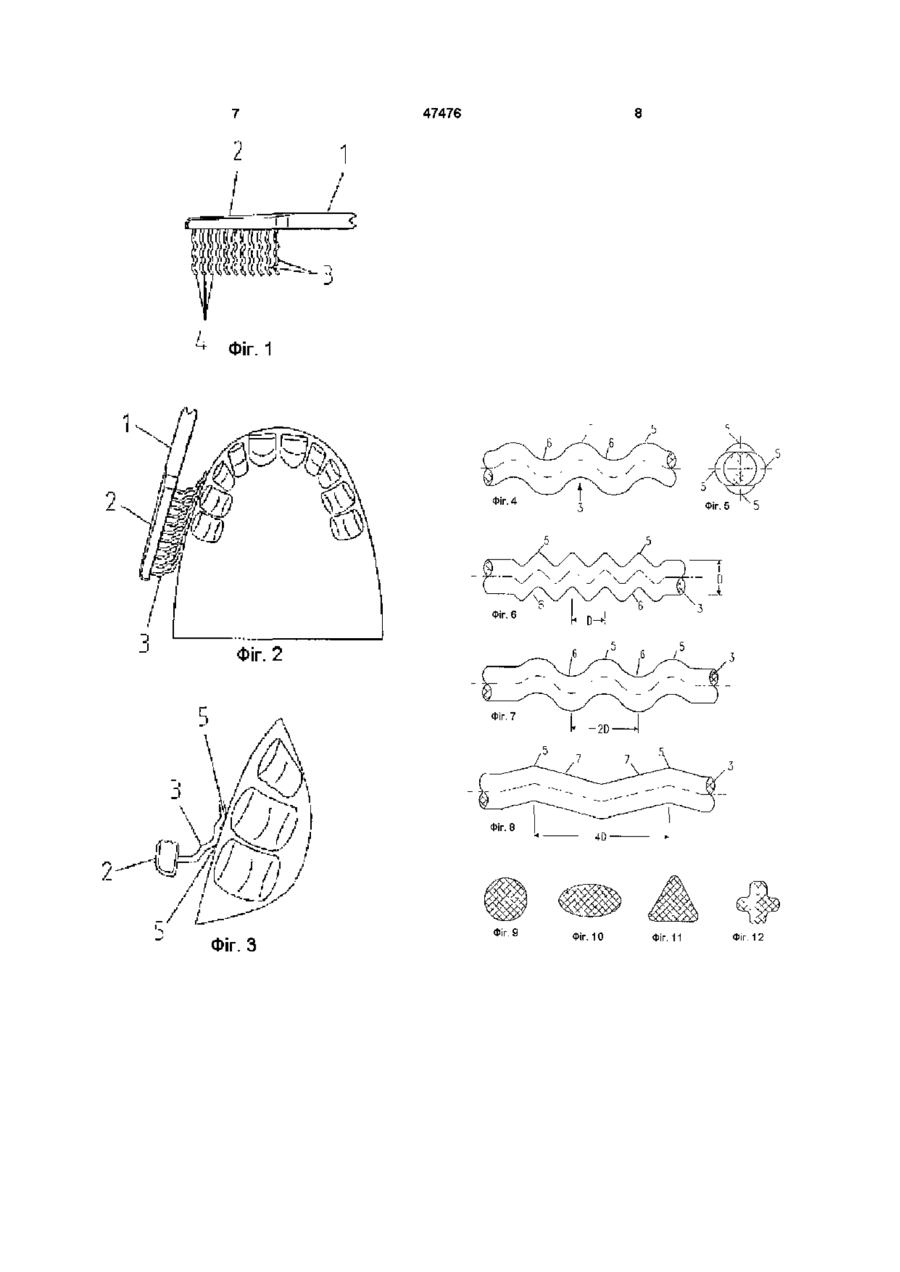

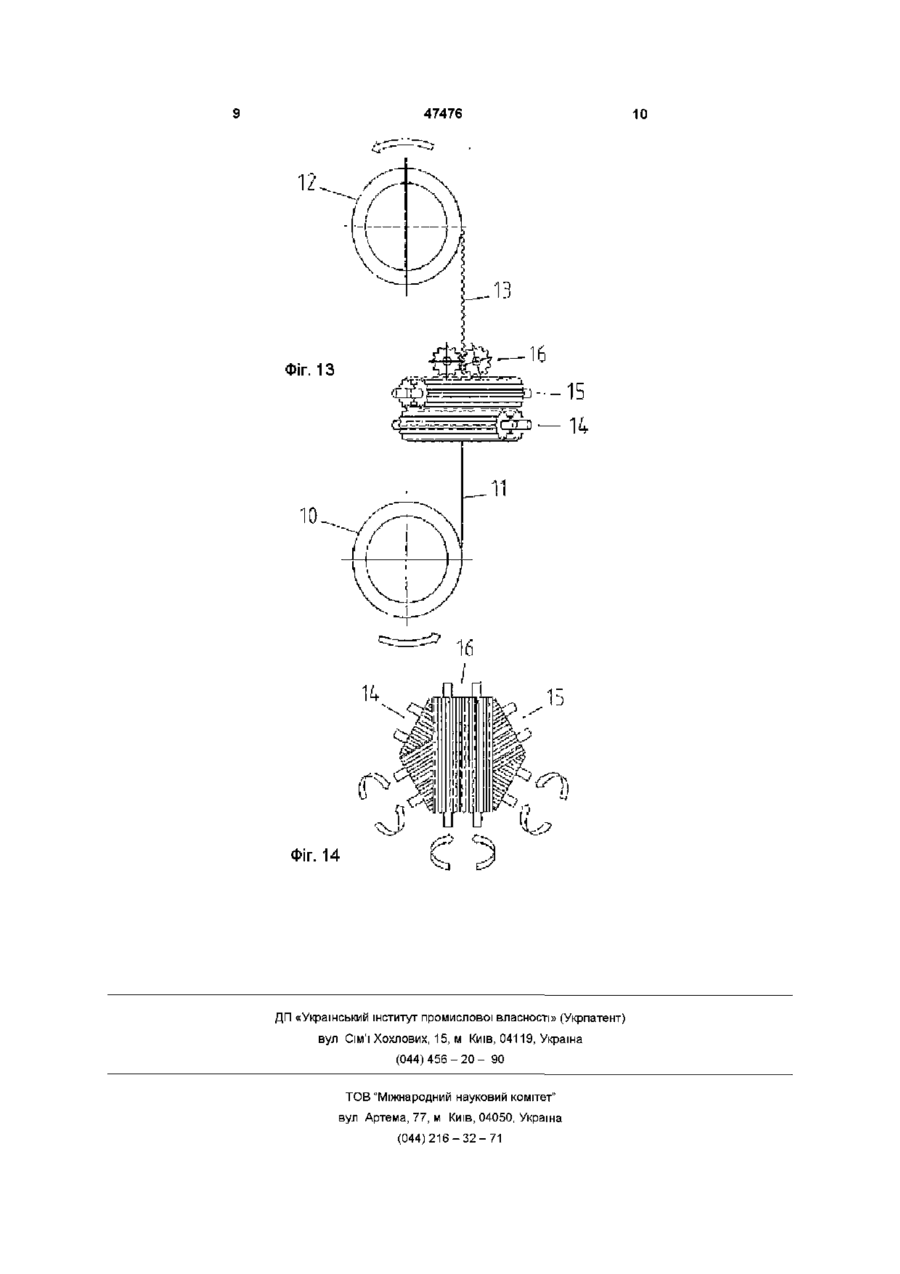

1 Щітка для масажу ясен та чищення зубів, що містить держак з ручкою та прикріплені до держака поодинці або жмутками пластикові щетинки, яка відрізняється тим, що щетинки (3) виконані хвилястими поперек своєї осі з утворенням чітко виражених штифтоподібних верхівок (5) хвиль з короткою довжиною хвилі 2 Щітка за п 1, яка відрізняється тим, що щетинки (3) виконані хвилястими у двох або більше площинах 3 Щітка за пп 1-2, яка відрізняється тим, що щетинки (3) мають переріз, який відрізняється від круглого 4 Щітка за п 3, яка відрізняється тим, що щетинки (3) мають овальний переріз 5 Щітка за п 3, яка відрізняється тим, що щетинки (3) мають багатокутний переріз з округленими повздовжніми кромками 6 Щітка за пп 1-5, яка відрізняється тим, що довжина хвилі дорівнює 1-10 діаметрам щетинки, переважно 1-5 діаметрам 7 Щітка за п 6, яка відрізняється тим, що довжина хвилі переважно становить менше двох діаметрів щетинки 8 Щітка за пп 1-7, яка відрізняється тим, що висота хвилі дорівнює 1,2-2 діаметрам щетинки 9 Щітка за п 1-8, яка відрізняється тим, що при наймні верхівки (5) хвиль мають різні кути 10 Спосіб виготовлення щетинок за пп 1-9, за яким пластикову щетинку пропускають через принаймні двоє шестеренних формувальних валків, котрі надають їй хвилястості, який відрізняється тим, що безперервне пластикове моноволокно пропускають через формувальні валки, за ними намотують на бобіну, причому запобігають перекручуванню моноволокна відносно своєї осі, а щетинки одержують нарізанням хвилястого безперервного моноволокна на відрізки потрібної довжини 11 Спосіб за п 10, який відрізняється тим, що безперервне моноволокно витягують з бобіни за допомогою формувальних валків 12 Спосіб за п 10, який відрізняється тим, що безперервне моноволокно подають на формувальні валки безпосередньо з екструдера 13 Спосіб за п 10, який відрізняється тим, що моноволокно пропускають між принаймні двома парами формувальних валків, які встановлені послідовно одна за одною на мінімальній відстані 14 Спосіб за п 13, який відрізняється тим, що моноволокно пропускають між двома парами формувальних валків, шпинделі яких встановлені попарно під кутом один до одного 15 Спосіб за п 13, який відрізняється тим, що моноволокно пропускають між трьома парами формувальних валків, шпинделі яких встановлені попарно під кутом один до одного 16 Спосіб за пп 10-15, який відрізняється тим, що кілька безперервних пластикових моноволокон, взаємонакладених на деякій відстані одне від одного, витягують з бобіни за допомогою формувальних валків і позаду останніх намотують на бобіну, запобігаючи при цьому перекручуванню окремих волокон відносно їхніх осей 17 Спосіб за пп 10-15, який відрізняється тим, що безперервне моноволокно пропускають між формувальними валками діаметром 10-20 мм, між осьова відстань між якими приблизно така сама Винахід стосується щітки для масажу ясен та чищення зубів, що містить держак з ручкою та за кріплені на держаку нарізно чи жмутками пластикові щетинки О (О 47476 завдяки своїй низькій вязкості часто стікають, що веде до ВІДПОВІДНИХ втрат Однак такі щітки легко промиваються, і щетинки та проміжки між ними швидко висихають, отже, бруд та бактерії у них не накопичуються У переважному варіанті здійснення винаходу щетинки роблять хвилястими у двох або більше площинах, чим гарантується, що незалежно від характеру згинання щетинок під час вживання штифтоподібні верхівки хвиль завжди вступають До дії У той час, як у щетинках звичайного колового перерізу верхівки хвиль округлені у меншому чи більшому ступені, у разі перерізу, що відрізняється від колового, з одного боку, можна одержати потрібні площини згинання, з іншого, верхівки хвиль чіткіше виражені Отже, щетинки можуть бути, наОтже, ефективний масаж ясен можливий тільприклад, овального перерізу, але найкраще мають ки за допомогою спеціальних засобів, робоча побагатокутний переріз із округленими повздовжніми верхня яких звичайно виконується з гумоподібних кромками 3 багатокутних перерізів прийнятним є, матеріалів і має вузлуватий профіль (патенти Везокрема, хрестовидний ликої Британії 398919, США № 1892068) Ці засоби, у сою чергу, зовсім непридатні до чищення На дію щетинок, виконаних згідно з винахозубів Отже, для повної ГІГІЄНИ ротової порожнини дом, можна також впливати за рахунок геометрії потрібно дві операції і двоє різних засобів Це надокремих хвиль то виснажливо, і тому засоби для масажу ясенне Наприклад, довжина хвилі дорівнювати від 1 набули практичного значення до 10 діаметрів щетинки, але оптимально від 1 до 5 разів У переважному варіанті здійснення винаКрім того, ВІДОМІ зубні щітки, щетинна накладходу довжина хвилі менше подвійного діаметру ка яких пристосована для різних цілей при чищенні щетинки зубів та масажу ясен Така зубна щітка має порівняно жорстку сереБільш ТОГО, висота хвилі, тобто відстань між дину накладки та гнучкі масажні щетинки у ЗОВНІШсусідніми верхівками хвиль, має бути щонайменНІЙ частині Це компромісне рішення, коли різні шою, переважно 1,2-2 діаметри щетинки ділянки щетинної накладки призначені до ВІДПОВІМає значення також форма верхівки хвилі, і ДНИХ зон обробки, тобто зубів та ясен, не дуже кутові, чітко виражені верхівки краще за круглі зручне для користувача Крім того, за умов компВзагалі відомо, що у дротяних щітках вживані ромісу одна функція завжди виграє за рахунок там штирі роблять хвилястими чи гофрованими, іншої але це має на меті передусім СТІЙКІСТЬ та абразивну дію (патент США 1178179, заявка ФРН В основу винаходу покладено завдання роз7906716) Крім того, ВІДОМІ щітки (патент США робити щітку для масажу ясен, яку можна з подіб2511004), які вироблені з пластику, але їхня форним успіхом використовувати для чищення зубів ма максимально наближена до натуральної щетиЗгідно З винаходом, це завдання вирішується ни Ці щетинки мають довгий хвилястий профіль, тим, що щетинки завивають поперек осі зі ствозагострені КІНЦІ і слугують переважно як пензлі для ренням штифтоподібних верхівок хвиль з короткою художників та малярів Виготовляють такі щетинки ДОВЖИНОЮ ХВИЛІ наступним чином безперервне моноволокно розЩетинки, виконані згідно з винаходом, як і тягують через однакові проміжки У місця розтягузвичайні щетинки, мають округлений робочий ківання відрізають щетинки таким чином, що вони нець, що слугує як для чищення зубів, так і для виходять з двома загостреними кінцями Потім масажу ясен, в останньому випадку нагадуючи окремі щетинки пропускають через формувальні палець масажиста Більш того, при неминучому валки під прямим кутом одна до одної Запобігаюзгинанні щетинки, штифтоподібні верхівки хвиль чи осьового перекручення щетинки під дією форповодяться подібно до КІНЦІВ щетинок як при чимувальних зусиль, формування здійснюють з одщенні, так і під час масажу ясен При відповідному ночасним нагрівом Для щетинок це цілком тиску щетинної накладки, під яким щетинки вигинеприйнятне, бо коли виготовляють щетинки з наються, для кожної окремої щетинки водночас безперервних моноволокон, останні розтягуються кілька верхівок хвиль справляють чистильну і, можливо, термостабілізуються, аби орієнтувати та/або масажну дію Так, одним засобом за одну макромолекули й, таким чином, надати щетинці операцію можливо здійснити заходи, необхідні для потрібні гнучкість та жорсткість Ці властивості повністю задовільної ГІГІЄНИ ротової порожнини втрачаються протягом наступної термообробки Завдяки виконанню щетинок хвилястими чи внаслідок переорієнтації гофрованими створюються лабіринтоподібні проходи між окремими щетинками, у яких можуть наОтже, в основу винаходу поставлено завдання копичуватися засоби догляду за ротовою порожстворити спосіб виготовлення щетинок згідно з ниною це, зокрема, стосується часто вживаних винаходом, запобігаючи наведених недоліків зараз гелів, які можуть під час нанесення запресоТаким чином, спосіб згідно з винаходом відрізвуватися до міжзубних шпарок У випадку зубних няється тим, що безперервне пластикове моновощіток із звичайною щетинною накладкою такі гелі локно пропускають через формувальні валки та Сучасна гігієна ротової порожнини включає не лише чищення зубів, але й масаж ясен для попередження гінгівіту, перюдонтиту та ш Звичайні зубні щітки, що оперують вручну чи від електроприводу, ефективно виконують функції чищення зубів, але не масажу ясен, особливо якщо треба робити те й та інше за один прохід Отже, при чищенні зубів, особливо міжзубних проміжків, особливу роль відіграють КІНЦІ щетинок, але щодо ясен вони часто надто агресивні, тим більш якщо вони не округлені або зносилися від вжитку Однак при масажі ясен тиск та напрямок руху треба обирати так, щоб щетинки згиналися й робили погладжувальний масаж своєю зовнішньою поверхнею Втім, у такому положенні вони погано чистять зуби та нездатні проникати до міжзубних проміжків намотують за ними на бобіну, утримуючи моноволокно таким чином, щоб запобігти його перекручюванню навколо осі, після чого одержують щетинки, нарізаючи хвилясте безперервне моноволокно на відрізки потрібної довжини Переважно безперервне моноволокно витягують з бобіни за допомогою формувальних валків Однак замість цього можливо також подавати безперервне моноволокно на валки прямо з екструдера Хвилястість надається без додаткового зовнішнього нагріву Переважно моноволокно пропускають між двома послідовними парами формувальних валків з мінімальною відстанню між ними, аби необоротно сформувати ЧІТКІ верхівки хвиль Якщо пропускати моноволокно між двома парами формувальних валків, осі шпинделів, які розташовані під кутом пара до пари, можна одержати хвилястість у двох площинах Таким саме чином, встановивши три пари валків під кутами між собою, одержують хвилястість утрьох площинах Замість того можна розташувати кілька безперервних пластикових моноволокон так, щоб вони просторово накладалися одне на одне, та витягувати їх формувальними валками з бобіни й позаду останньої намотувати на бобіну таким чином, що окремі волокна знов-таки утримуються в положеннях, що запобігають їхньому перекручуванню відносно власної осі або шпинделя У переважному варіанті здійснення винаходу безперервне моноволокно пропускають між парами формувальних валків 10 - 20мм, осьова відстань між якими приблизно однакова Далі винахід докладно описується з посиланням на варіанти його здійснення, що не мають обмежувального характеру, та на додані креслення, на яких фіг 1 - вид збоку з вирізом щітки для масажу ясен та чищення зубів, фіг 2 - схематичне зображення праці щітки при чищенні зубів, фіг 3 - збільшений частковий вигляд у плані щетинки щітки під час масажу ясен, фіг 4 - повздовжня ділянка хвилястої щетинки, фіг 5 - перетин щетинки за фіг 4, фіг 6 - повздовжня ділянка щетинки з іншою формою хвилі, фіг 7 - повздовжня ділянка щетинки з формою хвилі, подібною до фіг 4, фіг 8 - повздовжня ділянка щетинки з ще одною модифікацією форми хвилі, фіг 9 -12 - різні форми перерізу щетинки, фіг 13 - схематичний вигляд збоку пристрою для виготовлення хвилястих щетинок, фіг 14 - вигляд у плані формувальних валків пристрою за фіг 13 На фіг 1 показано щітку для масажу ясен та чищення зубів, яка містить ручку 1, голівку 2, яка править за держак, та множину окремих щетинок З За бажанням, щетинки 3 можуть поєднуватися у 47476 жмутки або пакети Усі або частина щетинок виконані хвилястими з короткою довжиною хвилі У варіанті здійснення, що показаний на фігурі, робочі КІНЦІ 4, наслідуючи формі хвилі, можуть відхилятися від осі щетинки Зрозуміло, що штифтоподібні верхівки хвиль створюють активні кромки під час масажу ясен, як показано на фіг 2 так, протягом масажу тиск здійснюється таким чином, що щетинки відхиляються й до дії входять робочі КІНЦІ 4 Внаслідок кривизни на робочих кінцях, зокрема, ефективно вичищаються міжзубні проміжки На фіг 3 показана у збільшеному масштабі щетинка 3 під час вжитку щітки Видно, як штифтоподібні верхівки хвиль масажують виступи на яснах Фіг 4 - збільшений частковий вигляд щетинки З, що має рівномірну синусоїдну хвилястість так, що створюються верхівки 5 та долини 6 хвиль У той час, як верхівки 5 хвиль створюють активні робочі поверхні щетинки, долини 6 приймають до себе засоби догляду за ротовою порожниною Щетинка на фіг 4 може мати переріз за фіг 5, тобто може бути хвилястою у двох площинах, що перпендикулярні одна одній, так що на поверхні щетини штифтоподібні верхівки 5 хвиль поширюються в усіх чотирьох напрямках На фіг 6 показано щетинку з модифікованою формою хвилі Крила хвилі є по суті ЛІНІЙНИМИ, а радіус кривизни штифтоподібних верхівок 5 хвиль значно менший У цьому варіанті довжина хвилі приблизно відповідає діаметру щетинки, як показано літерою D На фіг 7 зображено щетинку, що подібна до фіг 4, а довжина хвилі приблизно ВДВІЧІ більша за діаметр щетинки На фіг 8 щетинку вироблено з відносно довгастою хвилею, ЛІНІЙНИМИ крилами 7 та чітко вираженими верхівками 5 хвиль з малим радіусом кривизни У цій щетинці довжина хвилі приблизно вчетверо більша за діаметр На фіг 13 та 14 зображено пристрій для здійснення способу згідно з винаходом Він містить подавальну бобіну 10, на яку намотується безперервне пластикове моноволокно 11, а також прийомну бобіну 12, на яку подається хвилясте моноволокно 13 Моноволокно 11 проходить через три послідовно встановлені пари валків 14,15 та 16, профіль окружності яких виконано згідно з заданою формою хвилі (фіг 4 - 8) Шпинделі пар формувальних валків 14, 15 та 16, з яких принаймні одна пара є веденою, розташовані послідовно таким чином, що не можуть зачіпати одне одного Діаметр формувальних валків переважно становить від 10 до 20мм, а відстані між їхніми шпинделями, як і іншими шпинделями сусідніх пар формувальних валків 14, 15 та 16, більше зовсім незначно, тобто приблизно на діаметр моноволокна Це дозволяє одержувати хвилясте моноволокно 13, верхівки якого знаходяться у трьох різних осьових площинах щетинки 47476 Ті Фіг. 1 Фіг. 2 Фіг. 7 I -2D J Фіг. 8 у//)/)/ О' ./ L Фіг. З і Фіг. 9 Фіг. 10 Фіг. 11 Фіг. 12 47476 ФІГ. 13 Фіг. 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
