Щітковий виріб типу щітки, пензля чи їм подібного виробу

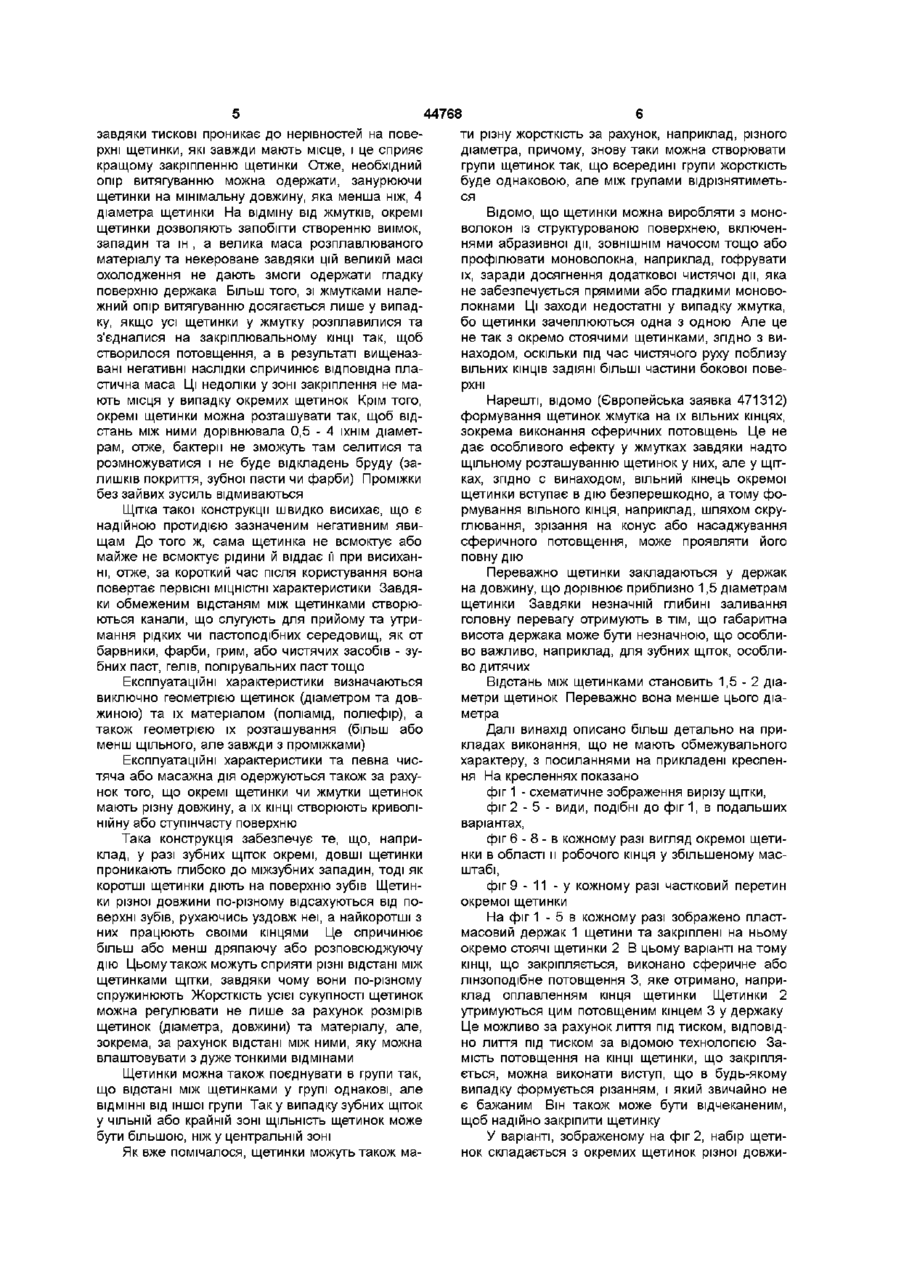

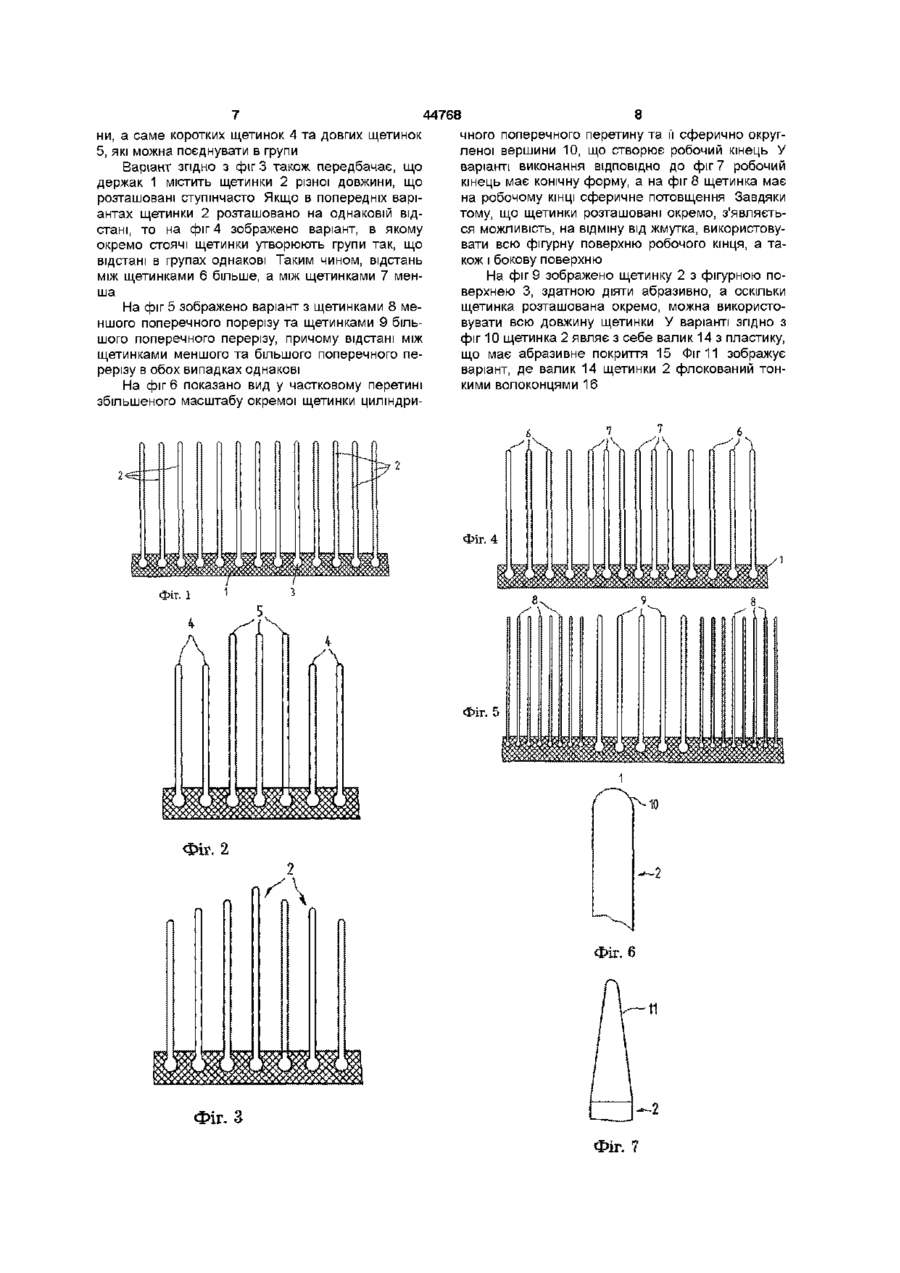

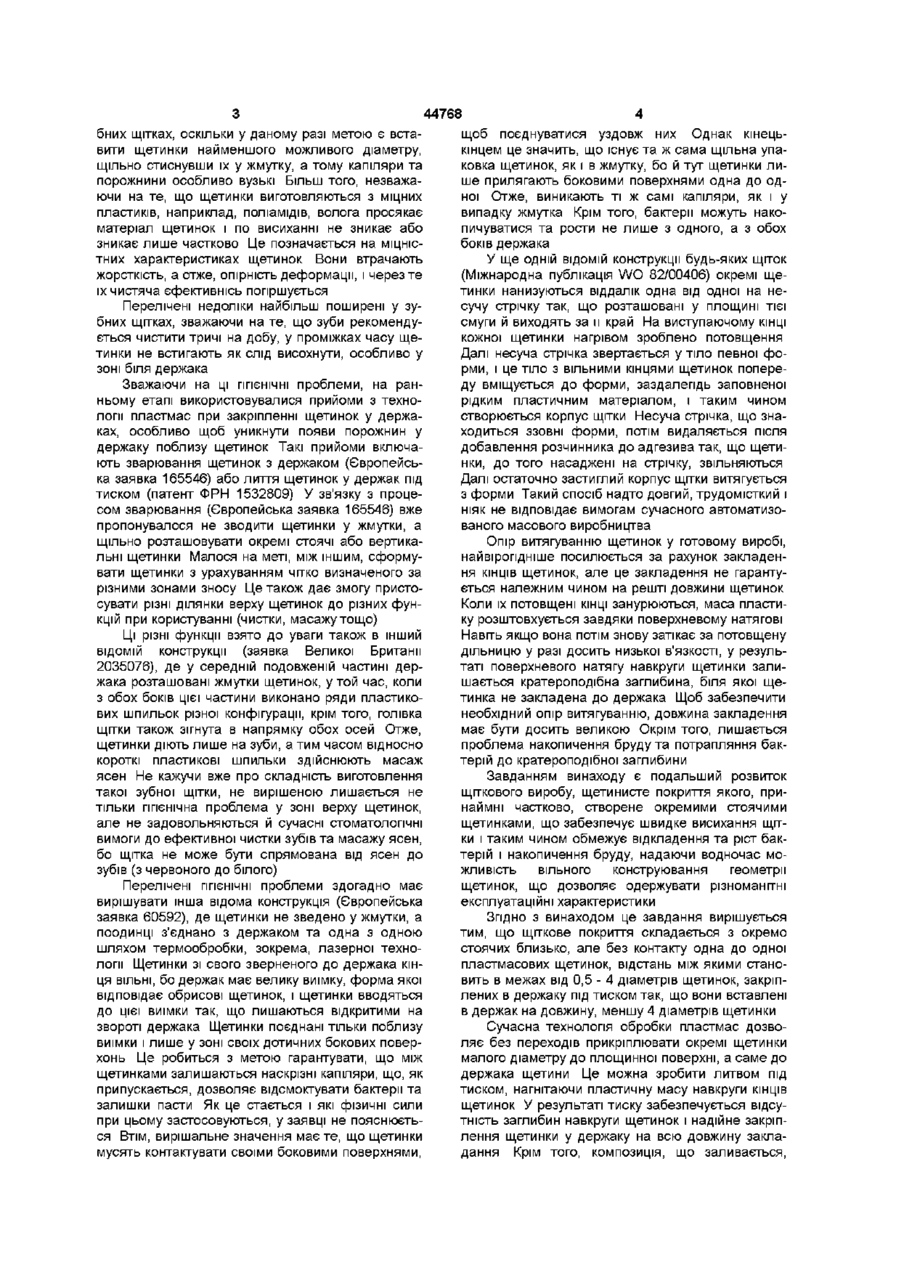

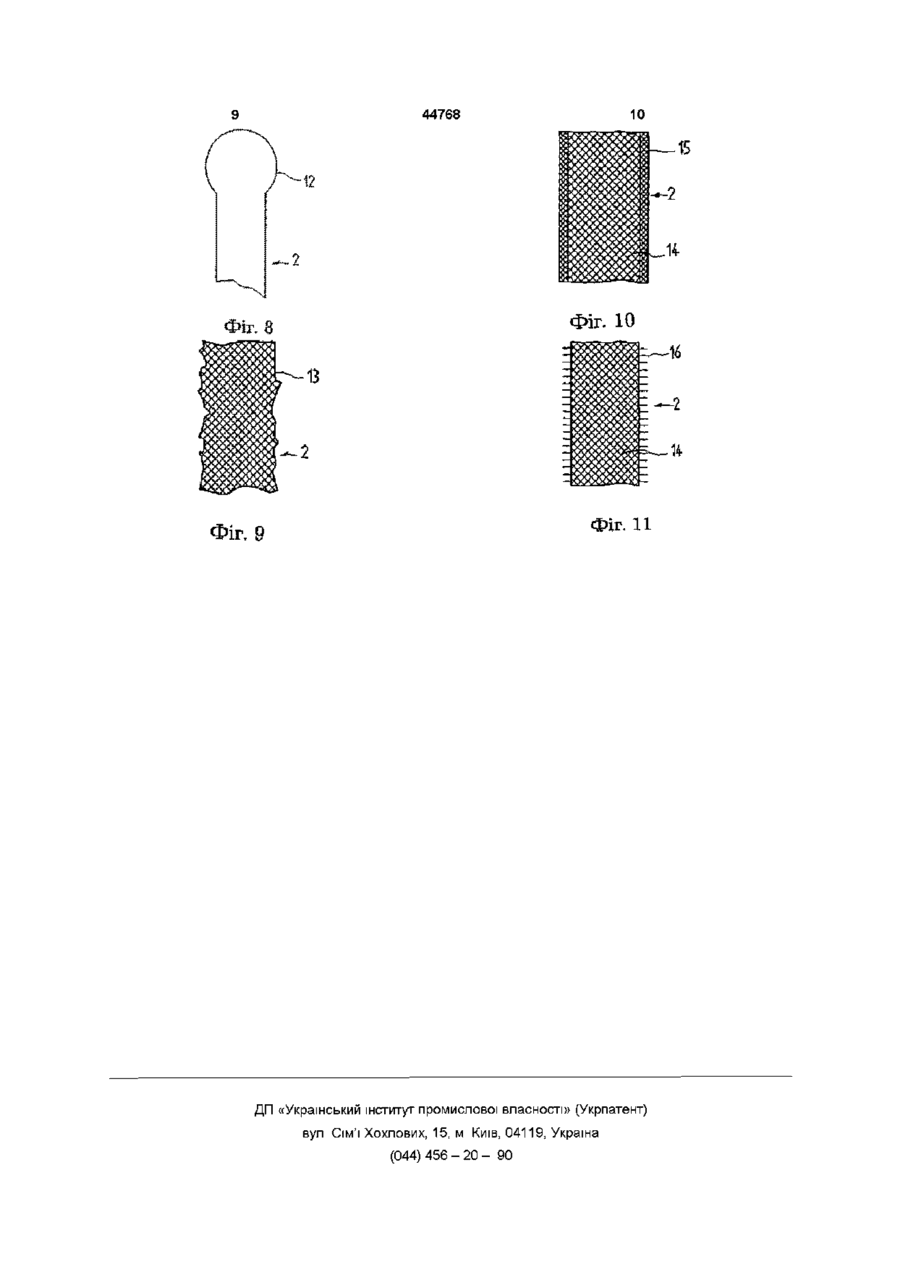

1 Щітковий виріб типу щітки, пензля, чи їм подібного виробу, що зазнає при користуванні дії вологи і містить держак щетини та щітковий набір, що складається, принаймні частково, з окремих, що стоять близько, але без контакту одна до одної пластмасових щетинок, який відрізняється тим, що відстань між щетинками становить в межах від 0,5-4 діаметрів щетинок, закріплених в держаку під тиском так, що вони вставлені в держак (1) на довжину, меншу 4 діаметрів щетинки 2 Щітковий виріб за п 1, який відрізняється тим, що окремі щетинки (2) або групи (4, 5, 6, 7) окремих щетинок мають різну довжину, а їх ВІЛЬНІ КІНЦІ розташовані на криволінійній або ступінчастій поверхні 3 Щітковий виріб за п 1 чи 2, який відрізняється тим, що щетинки (6, 7) розташовано на різних відстанях в наборі Винахід стосується до щіткових виробів, наприклад, щіток, пензлів чи їм подібних виробів, які при використанні зазнають дії вологи і які мають держак, щетини та набір щетини, котрий, принаймні частково, складається з окремо стоячих пластмасових щетинок ЩІТКОВІ вироби, що зазнають дії вологи або за рахунок використання для чистки у вологій атмосфері, як зубні щітки, або для нанесення вологих середовищ, як пензлі, після користування не висихають у достатній мірі, бо щетинки зведено у жмутки і волога утримується довгий час у вузьких капілярах поміж щетинками Ця волога атмосфера створює ідеальні умови для появи та відкладення 4 Щітковий виріб за п 3, який відрізняється тим, що він має принаймні дві групи щетинок (6, 7), причому відстані між щетинками (6) однієї групи однакові, проте відрізняються від відстаней між щетинками (7) другої групи 5 Щітковий виріб за пп 1-4, який відрізняється тим, що щетинки (8, 9) мають різну жорсткість, наприклад різний діаметр 6 Щітковий виріб за п 5, який відрізняється тим, що він має принаймні дві групи щетинок (8, 9), причому жорсткість щетинок однієї групи однакова, проте відрізняється від жорсткості щетинок другої групи 7 Щітковий виріб за пп 1-6, який відрізняється тим, що принаймні частина щетинок 2 структурована (13), флокована (16) або має покриття (15) на своїй боковій поверхні 8 Щітковий виріб за пп 1-7, який відрізняється тим, що щетинкам (2) задано форму на їх вільних кінцях, наприклад скруглення (10), зріз на конус (11) або сферичне потовщення (12) 9 Щітковий виріб за п 1, який відрізняється тим, що щетинки (2) закріплені в держаку (1) на довжину, що приблизно дорівнює 1,5 діаметрам щетинки 10 Щітковий виріб за пп 1-9, який відрізняється тим, що відстань між щетинками (2) менша за діаметр щетинки й росту бактерій та мікробів Цьому дуже сприяють частки бруду або залишки середовищ, що наносяться, які відкладаються у вузьких капілярах і які неможливо усунути цілком навіть ретельною чисткою, бо щетинки у кореневій зоні розташовані надто близько одна до одної Ще більш сприяє цим негативним явищам та обставина, що у багатьох конструкціях щіток держак щетинок має виїмку, до якої вставляються жмутки щетинок У цих порожнинах дуже малого перерізу бактерії накопичуються особливо інтенсивно, як і частки бруду та залишки середовищ, що наносяться, бо їх неможливо видалити звідти Ці негативні явища особливо поширені у зу О 00 (О бних щітках, оскільки у даному разі метою є вставити щетинки найменшого можливого діаметру, щільно стиснувши їх у жмутку, а тому капіляри та порожнини особливо вузькі Більш ТОГО, незважаючи на те, що щетинки виготовляються з міцних пластиків, наприклад, поліамідів, волога просякає матеріал щетинок і по висиханні не зникає або зникає лише частково Це позначається на МІЦНІСтних характеристиках щетинок Вони втрачають жорсткість, а отже, опірність деформації, і через те їх чистяча єфективнісь погіршується Перелічені недоліки найбільш поширені у зубних щітках, зважаючи на те, що зуби рекомендується чистити тричі на добу, у проміжках часу щетинки не встигають як слід висохнути, особливо у зоні біля держака Зважаючи на ці ГІГІЄНІЧНІ проблеми, на ранньому етапі використовувалися прийоми з технологи пластмас при закріпленні щетинок у держаках, особливо щоб уникнути появи порожнин у держаку поблизу щетинок Такі прийоми включають зварювання щетинок з держаком (Європейська заявка 165546) або лиття щетинок у держак під тиском (патент ФРН 1532809) У зв'язку з процесом зварювання (Європейська заявка 165546) вже пропонувалося не зводити щетинки у жмутки, а щільно розташовувати окремі стоячі або вертикальні щетинки Малося на меті, між іншим, сформувати щетинки з урахуванням чітко визначеного за різними зонами зносу Це також дає змогу пристосувати різні ділянки верху щетинок до різних функцій при користуванні (чистки, масажу тощо) Ці різні функції взято до уваги також в інший ВІДОМІЙ конструкції (заявка Великої Британії 2035076), де у середній подовженій частині держака розташовані жмутки щетинок, у той час, коли з обох боків цієї частини виконано ряди пластикових шпильок різної конфігурації, крім того, голівка щітки також зігнута в напрямку обох осей Отже, щетинки діють лише на зуби, а тим часом відносно короткі пластикові шпильки здійснюють масаж ясен Не кажучи вже про складність виготовлення такої зубної щітки, не вирішеною лишається не тільки гігієнічна проблема у зоні верху щетинок, але не задовольняються й сучасні стоматологічні вимоги до ефективної чистки зубів та масажу ясен, бо щітка не може бути спрямована від ясен до зубів (з червоного до білого) Перелічені ГІГІЄНІЧНІ проблеми здогадно має вирішувати інша відома конструкція (Європейська заявка 60592), де щетинки не зведено у жмутки, а поодинці з'єднано з держаком та одна з одною шляхом термообробки, зокрема, лазерної технологи Щетинки зі свого зверненого до держака кінця ВІЛЬНІ, бо держак має велику виїмку, форма якої відповідає обрисові щетинок, і щетинки вводяться до цієї виїмки так, що лишаються відкритими на звороті держака Щетинки поєднані тільки поблизу виїмки і лише у зоні своїх дотичних бокових поверхонь Це робиться з метою гарантувати, що між щетинками залишаються наскрізні капіляри, що, як припускається, дозволяє відсмоктувати бактерії та залишки пасти Як це стається і які фізичні сили при цьому застосовуються, у заявці не пояснюється Втім, вирішальне значення маєте, що щетинки мусять контактувати своїми боковими поверхнями, 44768 щоб поєднуватися уздовж них Однак кінецькінцем це значить, що існує та ж сама щільна упаковка щетинок, як і в жмутку, бо й тут щетинки лише прилягають боковими поверхнями одна до одної Отже, виникають ті ж самі капіляри, як і у випадку жмутка Крім того, бактерії можуть накопичуватися та рости не лише з одного, а з обох боків держака У ще одній ВІДОМІЙ конструкції будь-яких щіток (Міжнародна публікація WO 82/00406) окремі щетинки нанизуються віддалік одна від одної на несучу стрічку так, що розташовані у площині тієї смуги й виходять за и край На виступаючому КІНЦІ кожної щетинки нагрівом зроблено потовщення Далі несуча стрічка звертається у тіло певної форми, і це тіло з вільними кінцями щетинок попереду вміщується до форми, заздалегідь заповненої рідким пластичним матеріалом, і таким чином створюється корпус щітки Несуча стрічка, що знаходиться ззовні форми, потім видаляється після добавлення розчинника до адгезива так, що щетинки, до того насаджені на стрічку, звільняються Далі остаточно застиглий корпус щітки витягується з форми Такий спосіб надто довгий, трудомісткий і ніяк не відповідає вимогам сучасного автоматизованого масового виробництва Опір витягуванню щетинок у готовому виробі, найвірогідніше посилюється за рахунок закладення КІНЦІВ щетинок, але це закладення не гарантується належним чином на решті довжини щетинок Коли їх потовщені КІНЦІ занурюються, маса пластику розштовхується завдяки поверхневому натягові Навіть якщо вона потім знову затікає за потовщену дільницю у разі досить низької в'язкості, у результаті поверхневого натягу навкруги щетинки залишається кратероподібна заглибина, біля якої щетинка не закладена до держака Щоб забезпечити необхідний опір витягуванню, довжина закладення має бути досить великою Окрім того, лишається проблема накопичення бруду та потрапляння бактерій до кратероподібної заглибини Завданням винаходу є подальший розвиток щіткового виробу, щетинисте покриття якого, принаймні частково, створене окремими стоячими щетинками, що забезпечує швидке висихання щітки і таким чином обмежує відкладення та ріст бактерій і накопичення бруду, надаючи водночас можливість вільного конструювання геометрії щетинок, що дозволяє одержувати різноманітні експлуатаційні характеристики Згідно З винаходом це завдання вирішується тим, що щіткове покриття складається з окремо стоячих близько, але без контакту одна до одної пластмасових щетинок, відстань між якими становить в межах від 0,5 - 4 діаметрів щетинок, закріплених в держаку під тиском так, що вони вставлені в держак на довжину, меншу 4 діаметрів щетинки Сучасна технологія обробки пластмас дозволяє без переходів прикріплювати окремі щетинки малого діаметру до площинної поверхні, а саме до держака щетини Це можна зробити литвом під тиском, нагнітаючи пластичну масу навкруги КІНЦІВ щетинок У результаті тиску забезпечується відсутність заглибин навкруги щетинок і надійне закріплення щетинки у держаку на всю довжину закладання Крім того, композиція, що заливається, 44768 завдяки тискові проникає до нерівностей на повети різну жорсткість за рахунок, наприклад, різного рхні щетинки, які завжди мають місце, і це сприяє діаметра, причому, знову таки можна створювати кращому закріпленню щетинки Отже, необхідний групи щетинок так, що всередині групи жорсткість опір витягуванню можна одержати, занурюючи буде однаковою, але між групами відрізнятиметьщетинки на мінімальну довжину, яка менша ніж, 4 ся діаметра щетинки На відміну від жмутків, окремі Відомо, ЩО щетинки можна виробляти з монощетинки дозволяють запобігти створенню виїмок, волокон із структурованою поверхнею, включензападин та ш , а велика маса розплавлюваного нями абразивної дії, ЗОВНІШНІМ начосом тощо або матеріалу та некероване завдяки цій великій масі профілювати моноволокна, наприклад, гофрувати охолодження не дають змоги одержати гладку їх, заради досягнення додаткової чистячої дії, яка поверхню держака Більш того, зі жмутками налене забезпечується прямими або гладкими моновожний опір витягуванню досягається лише у випадлокнами Ці заходи недостатні у випадку жмутка, ку, якщо усі щетинки у жмутку розплавилися та бо щетинки зачеплюються одна з одною Але це з'єдналися на закріплювальному КІНЦІ так, щоб не так з окремо стоячими щетинками, згідно з вистворилося потовщення, а в результаті вищеназнаходом, оскільки під час чистячого руху поблизу вані негативні наслідки спричинює відповідна плавільних КІНЦІВ задіяні більші частини бокової повестична маса Ці недоліки у зоні закріплення не мархні ють місця у випадку окремих щетинок Крім того, Нарешті, відомо (Європейська заявка 471312) окремі щетинки можна розташувати так, щоб відформування щетинок жмутка на їх вільних кінцях, стань між ними дорівнювала 0,5 - 4 їхнім діаметзокрема виконання сферичних потовщень Це не рам, отже, бактерії не зможуть там селитися та дає особливого ефекту у жмутках завдяки надто розмножуватися і не буде відкладень бруду (защільному розташуванню щетинок у них, але у щітлишків покриття, зубної пасти чи фарби) Проміжки ках, згідно с винаходом, вільний кінець окремої без зайвих зусиль відмиваються щетинки вступає в дію безперешкодно, а тому формування вільного кінця, наприклад, шляхом скруЩітка такої конструкції швидко висихає, що є глювання, зрізання на конус або насаджування надійною протидією зазначеним негативним явисферичного потовщення, може проявляти його щам До того ж, сама щетинка не всмоктує або повну дію майже не всмоктує рідини й віддає її при висиханні, отже, за короткий час після користування вона Переважно щетинки закладаються у держак повертає первісні МІЦНІСТНІ характеристики Завдяна довжину, що дорівнює приблизно 1,5 діаметрам ки обмеженим відстаням між щетинками створющетинки Завдяки незначній глибині заливання ються канали, що слугують для прийому та утриголовну перевагу отримують в тім, що габаритна мання рідких чи пастоподібних середовищ, як от висота держака може бути незначною, що особлибарвники, фарби, грим, або чистячих засобів - зуво важливо, наприклад, для зубних щіток, особлибних паст, гелів, полірувальних паст тощо во дитячих Експлуатаційні характеристики визначаються Відстань між щетинками становить 1,5-2 діавиключно геометрією щетинок (діаметром та довметри щетинок Переважно вона менше цього діажиною) та їх матеріалом (поліамід, поліефір), а метра також геометрією їх розташування (більш або Далі винахід описано більш детально на применш щільного, але завжди з проміжками) кладах виконання, що не мають обмежувального характеру, з посиланнями на прикладені кресленЕксплуатаційні характеристики та певна чисня На кресленнях показано тяча або масажна дія одержуються також за рахунок того, що окремі щетинки чи жмутки щетинок фіг 1 - схематичне зображення вирізу щітки, мають різну довжину, а їх КІНЦІ створюють криволіфіг 2 - 5 - види, подібні до фіг 1, в подальших нійну або ступінчасту поверхню варіантах, Така конструкція забезпечує те, що, наприфіг 6 - 8 - в кожному разі вигляд окремої щетиклад, у разі зубних щіток окремі, довші щетинки нки в області и робочого кінця у збільшеному маспроникають глибоко до міжзубних западин, тоді як штабі, коротші щетинки діють на поверхню зубів Щетинфіг 9 - 11 - у кожному разі частковий перетин ки різної довжини по-різному відсахуються від поокремої щетинки верхні зубів, рухаючись уздовж неї, а найкоротші з На фіг 1 - 5 в кожному разі зображено пластних працюють своїми кінцями Це спричинює масовий держак 1 щетини та закріплені на ньому більш або менш дряпаючу або розповсюджуючу окремо стоячі щетинки 2 В цьому варіанті на тому дію Цьому також можуть сприяти різні відстані між КІНЦІ, що закріпляється, виконано сферичне або щетинками щітки, завдяки чому вони по-різному лінзоподібне потовщення 3, яке отримано, наприспружинюють Жорсткість усієї сукупності щетинок клад оплавленням кінця щетинки Щетинки 2 можна регулювати не лише за рахунок розмірів утримуються цим потовщеним кінцем 3 у держаку щетинок (діаметра, довжини) та матеріалу, але, Це можливо за рахунок лиття під тиском, ВІДПОВІДзокрема, за рахунок відстані між ними, яку можна НО лиття під тиском за відомою технологією Завлаштовувати з дуже тонкими відмінами мість потовщення на КІНЦІ щетинки, що закріпляється, можна виконати виступ, що в будь-якому Щетинки можна також поєднувати в групи так, випадку формується різанням, і який звичайно не що відстані між щетинками у групі однакові, але є бажаним Він також може бути відчеканеним, ВІДМІННІ від іншої групи Так у випадку зубних щіток щоб надійно закріпити щетинку у ЧІЛЬНІЙ або крайній зоні ЩІЛЬНІСТЬ щетинок може бути більшою, ніж у центральній зоні У варіанті, зображеному на фіг 2, набір щетинок складається з окремих щетинок різної довжиЯк вже помічалося, щетинки можуть також ма 8 44768 чного поперечного перетину та її сферично округни, а саме коротких щетинок 4 та довгих щетинок леної вершини 10, що створює робочий кінець У 5, які можна поєднувати в групи варіанті виконання ВІДПОВІДНО ДО фіг 7 робочий Варіант згідно з фіг 3 також передбачає, що кінець має конічну форму, а на фіг 8 щетинка має держак 1 містить щетинки 2 різної довжини, що на робочому КІНЦІ сферичне потовщення Завдяки розташовані ступінчасто Якщо в попередніх варітому, що щетинки розташовані окремо, з'являєтьантах щетинки 2 розташовано на однаковій відся можливість, на відміну від жмутка, використовустані, то на фіг 4 зображено варіант, в якому вати всю фігурну поверхню робочого кінця, а таокремо стоячі щетинки утворюють групи так, що кож і бокову поверхню відстані в групах однакові Таким чином, відстань між щетинками 6 більше, а між щетинками 7 менНа фіг 9 зображено щетинку 2 з фігурною поша верхнею 3, здатною діяти абразивно, а оскільки щетинка розташована окремо, можна використоНа фіг 5 зображено варіант з щетинками 8 мевувати всю довжину щетинки У варіанті згідно з ншого поперечного порерізу та щетинками 9 більфіг 10 щетинка 2 являє з себе валик 14 з пластику, шого поперечного перерізу, причому відстані між що має абразивне покриття 15 Фіг 11 зображує щетинками меншого та більшого поперечного певаріант, де валик 14 щетинки 2 флокований тонрерізу в обох випадках однакові кими волоконцями 16 На фіг 6 показано вид у частковому перетині збільшеного масштабу окремої щетинки циліндри Фіг. 4 Фіг. 1 Фіг. 5 Фіг, 2 л ФІГ. 6 Фіг. З Фіг. 7 44768 10 ФІГ. 10 ФІГ. Фіг. 11 Фіг. 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
