Установка для обробки та очищення господарсько-побутового стоку

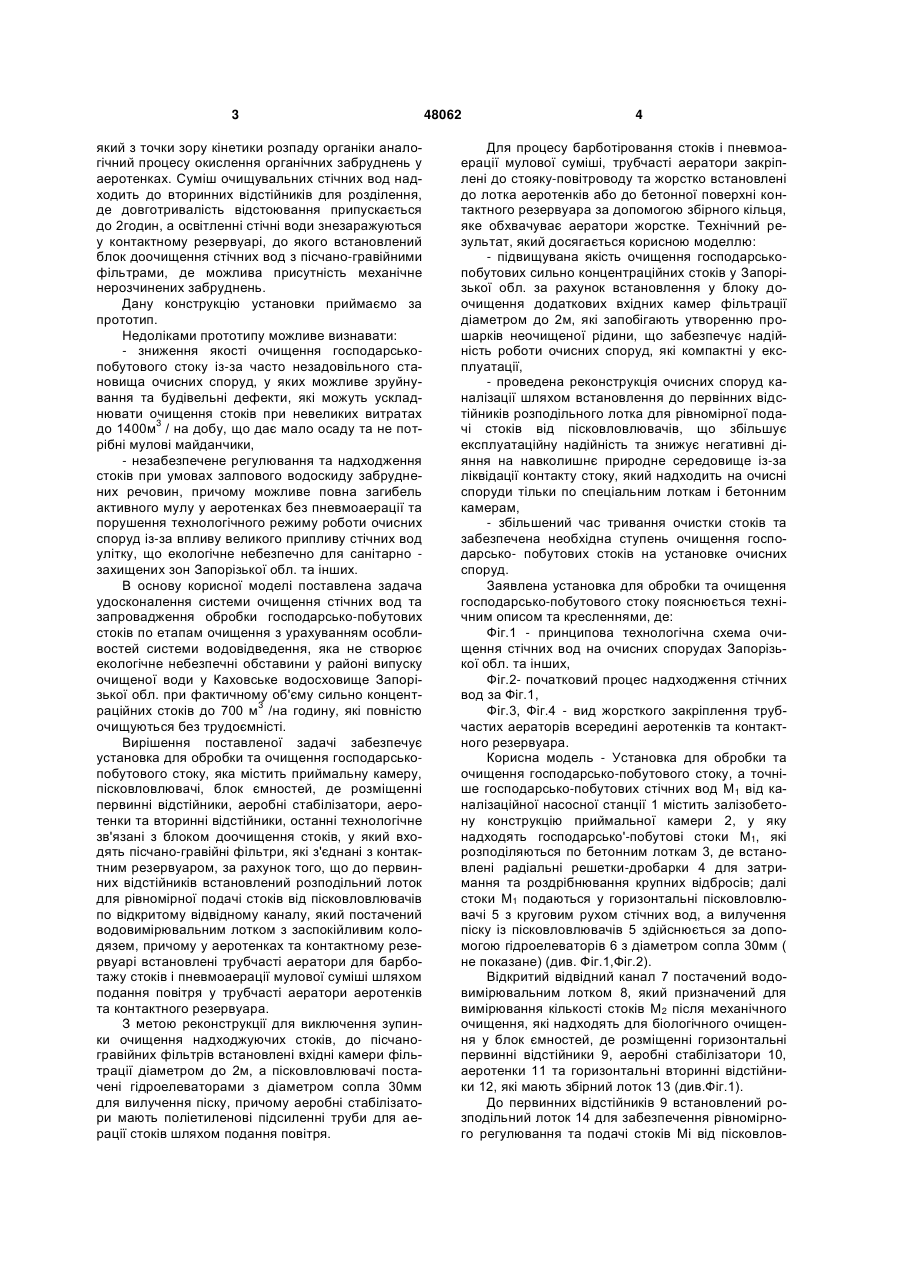

1. Установка для обробки та очищення господарсько-побутового стоку, яка містить приймальну камеру, пісковловлювачі, блок ємностей, де розміщені первинні відстійники, аеробні стабілізатори, аеротенки та вторинні відстійники, останні технологічно зв'язані з блоком доочищення стоків, у який входять пісчано-гравійні фільтри, які з'єднані з контактним резервуаром, яка відрізняється тим, що до первинних відстійників встановлений розподільний лоток для рівномірної подачі стоків від 3 який з точки зору кінетики розпаду органіки аналогічний процесу окислення органічних забруднень у аеротенках. Суміш очищувальних стічних вод надходить до вторинних відстійників для розділення, де довготривалість відстоювання припускається до 2годин, а освітленні стічні води знезаражуються у контактному резервуарі, до якого встановлений блок доочищення стічних вод з пісчано-гравійними фільтрами, де можлива присутність механічне нерозчинених забруднень. Дану конструкцію установки приймаємо за прототип. Недоліками прототипу можливе визнавати: - зниження якості очищення господарськопобутового стоку із-за часто незадовільного становища очисних споруд, у яких можливе зруйнування та будівельні дефекти, які можуть ускладнювати очищення стоків при невеликих витратах 3 до 1400м / на добу, що дає мало осаду та не потрібні мулові майданчики, - незабезпечене регулювання та надходження стоків при умовах залпового водоскиду забруднених речовин, причому можливе повна загибель активного мулу у аеротенках без пневмоаерації та порушення технологічного режиму роботи очисних споруд із-за впливу великого припливу стічних вод улітку, що екологічне небезпечно для санітарно захищених зон Запорізької обл. та інших. В основу корисної моделі поставлена задача удосконалення системи очищення стічних вод та запровадження обробки господарсько-побутових стоків по етапам очищення з урахуванням особливостей системи водовідведення, яка не створює екологічне небезпечні обставини у районі випуску очищеної води у Каховське водосховище Запорізької обл. при фактичному об'єму сильно концентраційних стоків до 700 м3 /на годину, які повністю очищуються без трудоємністі. Вирішення поставленої задачі забезпечує установка для обробки та очищення господарськопобутового стоку, яка містить приймальну камеру, пісковловлювачі, блок ємностей, де розміщенні первинні відстійники, аеробні стабілізатори, аеротенки та вторинні відстійники, останні технологічне зв'язані з блоком доочищення стоків, у який входять пісчано-гравійні фільтри, які з'єднані з контактним резервуаром, за рахунок того, що до первинних відстійників встановлений розподільний лоток для рівномірної подачі стоків від пісковловлювачів по відкритому відвідному каналу, який постачений водовимірювальним лотком з заспокійливим колодязем, причому у аеротенках та контактному резервуарі встановлені трубчасті аератори для барботажу стоків і пневмоаерації мулової суміші шляхом подання повітря у трубчасті аератори аеротенків та контактного резервуара. З метою реконструкції для виключення зупинки очищення надходжуючих стоків, до пісчаногравійних фільтрів встановлені вхідні камери фільтрації діаметром до 2м, а пісковловлювачі постачені гідроелеваторами з діаметром сопла 30мм для вилучення піску, причому аеробні стабілізатори мають поліетиленові підсиленні труби для аерації стоків шляхом подання повітря. 48062 4 Для процесу барботіровання стоків і пневмоаерації мулової суміші, трубчасті аератори закріплені до стояку-повітроводу та жорстко встановлені до лотка аеротенків або до бетонної поверхні контактного резервуара за допомогою збірного кільця, яке обхвачуває аератори жорстке. Технічний результат, який досягається корисною моделлю: - підвищувана якість очищення господарськопобутових сильно концентраційних стоків у Запорізької обл. за рахунок встановлення у блоку доочищення додаткових вхідних камер фільтрації діаметром до 2м, які запобігають утворенню прошарків неочищеної рідини, що забезпечує надійність роботи очисних споруд, які компактні у експлуатації, - проведена реконструкція очисних споруд каналізації шляхом встановлення до первінних відстійників розподільного лотка для рівномірної подачі стоків від пісковловлювачів, що збільшує експлуатаційну надійність та знижує негативні діяння на навколишнє природне середовище із-за ліквідації контакту стоку, який надходить на очисні споруди тільки по спеціальним лоткам і бетонним камерам, - збільшений час тривання очистки стоків та забезпечена необхідна ступень очищення господарсько- побутових стоків на установке очисних споруд. Заявлена установка для обробки та очищення господарсько-побутового стоку пояснюється технічним описом та кресленнями, де: Фіг.1 - принципова технологічна схема очищення стічних вод на очисних спорудах Запорізької обл. та інших, Фіг.2- початковий процес надходження стічних вод за Фіг.1, Фіг.3, Фіг.4 - вид жорсткого закріплення трубчастих аераторів всередині аеротенків та контактного резервуара. Корисна модель - Установка для обробки та очищення господарсько-побутового стоку, а точніше господарсько-побутових стічних вод М1 від каналізаційної насосної станції 1 містить залізобетону конструкцію приймальної камери 2, у яку надходять господарсько'-побутові стоки М1, які розподіляються по бетонним лоткам 3, де встановлені радіальні решетки-дробарки 4 для затримання та роздрібнювання крупних відбросів; далі стоки M1 подаються у горизонтальні пісковловлювачі 5 з круговим рухом стічних вод, а вилучення піску із пісковловлювачів 5 здійснюється за допомогою гідроелеваторів 6 з діаметром сопла 30мм ( не показане) (див. Фіг.1,Фіг.2). Відкритий відвідний канал 7 постачений водовимірювальним лотком 8, який призначений для вимірювання кількості стоків М2 після механічного очищення, які надходять для біологічного очищення у блок ємностей, де розміщенні горизонтальні первинні відстійники 9, аеробні стабілізатори 10, аеротенки 11 та горизонтальні вторинні відстійники 12, які мають збірний лоток 13 (див.Фіг.1). До первинних відстійників 9 встановлений розподільний лоток 14 для забезпечення рівномірного регулювання та подачі стоків Мі від пісковлов 5 лювачі 5, які перетікають у первинні відстійники 9 без залпового зброду даних стоків. У аеробних стабілізаторах 10 встановлені поліетиленові підсиленні труби ( не показані) для аерації стоків шляхом подання повітря та здійснюється згущування надлишкового мулу u5, а у вторинних відстійниках 12 здійснюється розділення та відстоювання стоків М3, які надходять із аеротенків 11, а біологічне очищені стоки М4 (технічна вода) із колодязя 15 потрапляє у насоси 16 технічної води і далі у резервуари 17 промивної води, причому створений у аеротенках 11 біологічне активний мул И1 потрапляє у творінні відстійники 12 (див.Фіг.1). Для зниження негативного впливу на компоненти навколишнього природного середовища, у аеротенках 11 застосовуються трубчасті аератори 18 для барботажу стоків і пневмоаерації мулової суміші и4 шляхом подання повітря у трубчасті аератори 18 аеротенків за допомогою малоенергоємних турбоповітродувок 19 з оптимальними витратами повітря, причому зберігаються енергоресурси (див.Фіг.1,Фіг. 3). Потім стоки М4 подаються у блок доочищення, який має приймальну камеру 20 з барабанними сітками 21 та приймальний резервуар 22, із якого стоки М16 за допомогою насосів 23 подачі води подаються у пісчано-гравійні фільтри 24, а у вхідні камери 25 фільтрації, де вирівнювається напір та здійснюється повітровідділення, подаються стоки М11 (див.Фіг.1). Коли стоки надходять на пісчано-гравійні фільтри 24 з фільтрацією знизу доверху, відтіля очищена вода М5 відводиться у контактний резервуар 26 для знезаражування реагентом із хлораторної 27, а щоб уникнути випадінню осаду у контактному резервуарі 26, у резервуар 26 здійснюють подачу повітря від малоенергоємних турбоповітродувок 19 у встановлені трубчасті аератори 28, які здійснюють у контактному резервуарі 26 барботацію стічних вод M5 (див.Фіг.1,Фіг.4). Із контактного резервуара 26 очищенні та знезаражувальні стічні води М13 скидаються у Каховське водосховище Запорізької обл. (не показане), а вода Пі -є аварійним водоскидом із збірного лотка 13 і контактного резервуара 26 (див.Фіг.1). 48062 6 У технологічному процесі обробки та очищення господарсько-побутового стоку рух мулу такий: сирої осад И3 із первінних відстійників 9 надходить у аеробні стабілізатори 10 для подальшої обробки, а біологічне активний мул И1, який надходить у вторінні відстійники 12 забирається та у аеротенки 11 подається циркуляційний мул u4; також у аеробні стабілізатори 10 подається надлишковий мул u5 для дальшої обробки; суміш надлишкового активного мулу И6 за допомогою насосів 29 іде у дегельментізатор 30, потім стабілізований мул И6 та знезаражений активний мул И7 надходять на мулові майданчики 31 та піскові майданчики 32, відкіля дренажна вода М6 мулових майданчиків перекачувається у приймальну камеру 33, а мулова вода М8 іде для початкової обробки або очищення; мулова вода М7 іде від дренажного насосу 34, а насоси 35 служать для спорожнювання води n2; насоси 36 служать для промивання пісчаногравійних фільтрів 24; насоси 37 відкачувають «брудну» воду М10 із резервуара 38 «брудної» води, а дренажний насос 39 служить для змішування води з «брудною» водою М10; насоси 40 служать для другої подачі стічних вод М1 на очищення; M12 - є відводом осаду із пісковловлювачів 5 на піскові майданчики 32 (див.Фіг.1,Фіг.2). Для оптимальних витрат повітря від малоенергоємних турбоповітродувок 19, трубчасті аератори 18 та 28 закріплені до повітряного стояка - повітровода 41, який проходить через монолітний бетон 42, за допомогою з'єднувальних муфт 43 та 44, причому трубчасті аератори 18 та 28 жорстко встановлені до лотка 45 аератенків 11 або до бетонної поверхні 46 контактного резервуара 26 за допомогою збірного поліетиленового кільця 47, яке обхвачуває аератори 18 та 28 жорстке, що поліпшує процес барботіровання стоків М2 та М5 і пневмоаерації мулової суміші u4 та u5 (див.Фіг.1,Фіг.3,Фіг.4). Заявлена установка для обробки та очищення господарсько- побутового стоку дозволяє довести загальний об'єм очищувальних стоків до 2100 м3/на добу та у підтримці даних очисних споруд в належному технічному стані не привести до серйозних ускладнень як техногенного так і санітарноепідеміологічного характеру. 7 48062 8 9 Комп’ютерна верстка І.Скворцова 48062 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
