Аплікатор

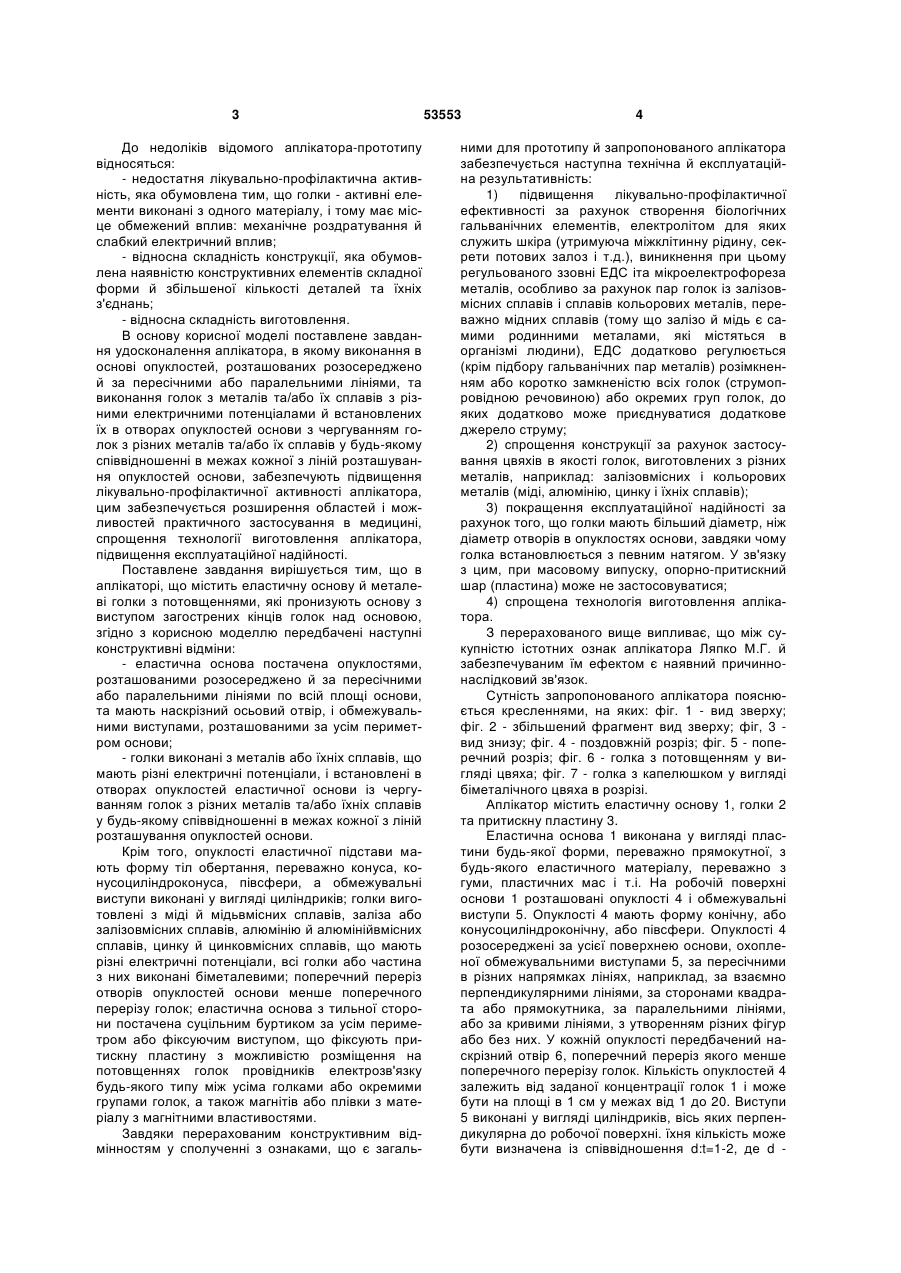

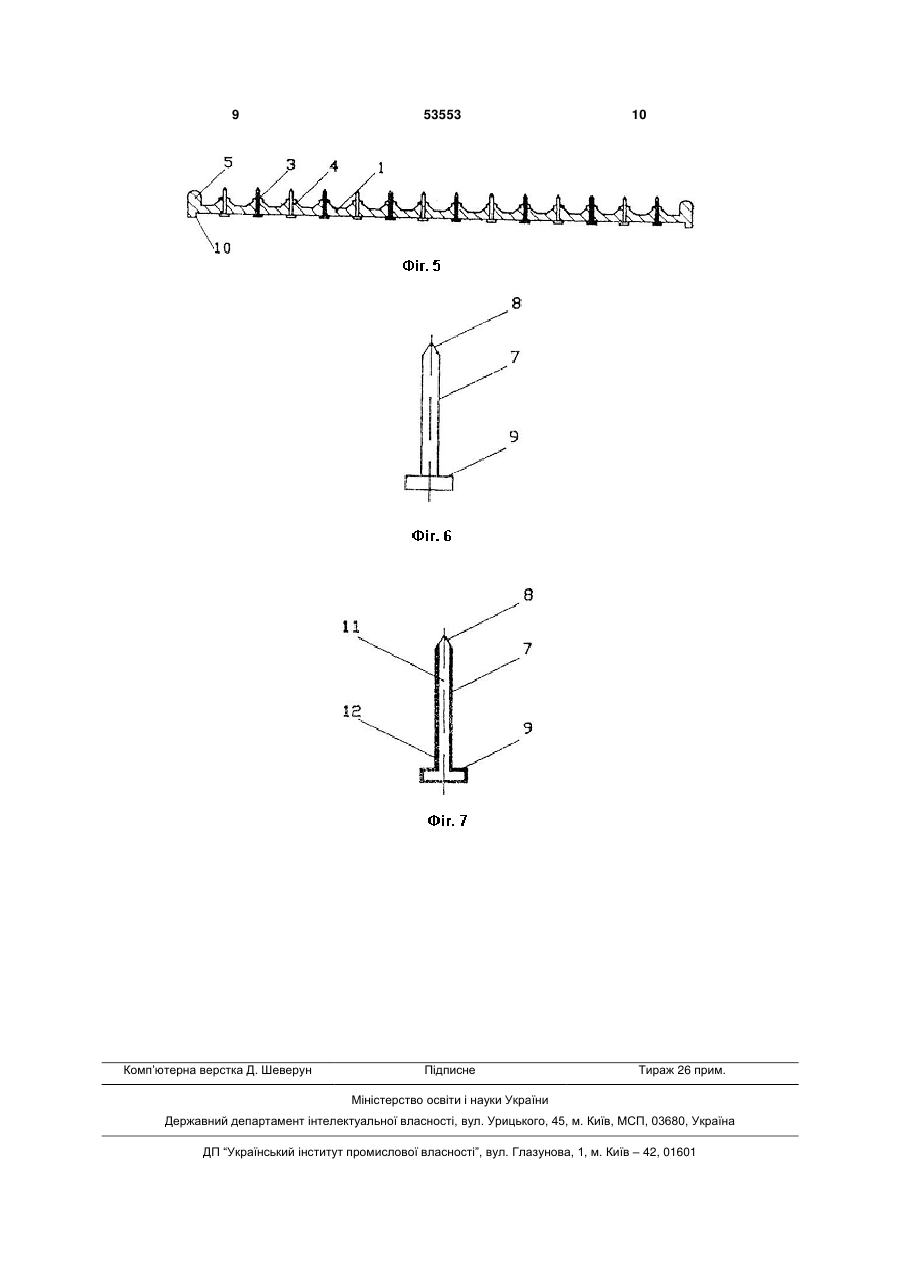

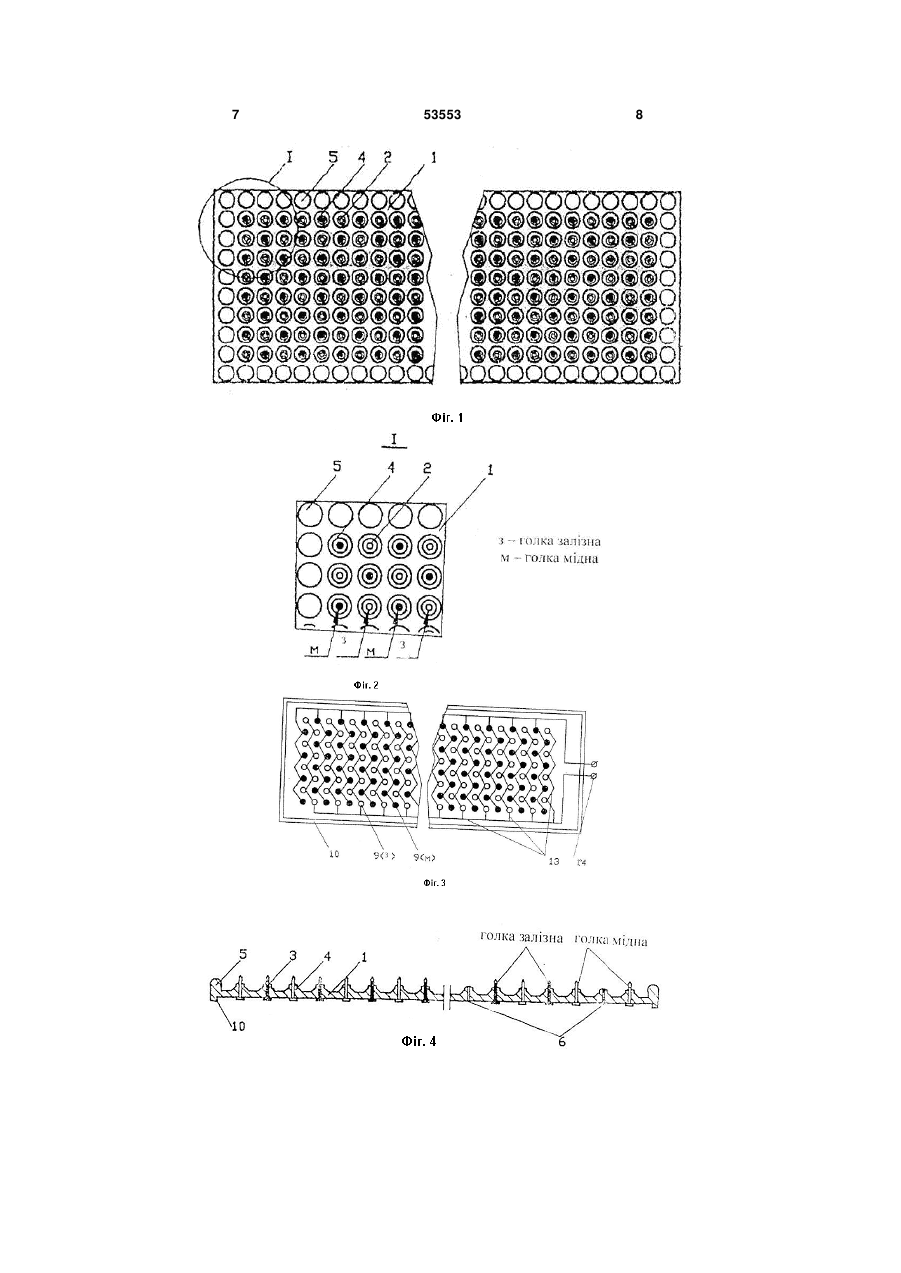

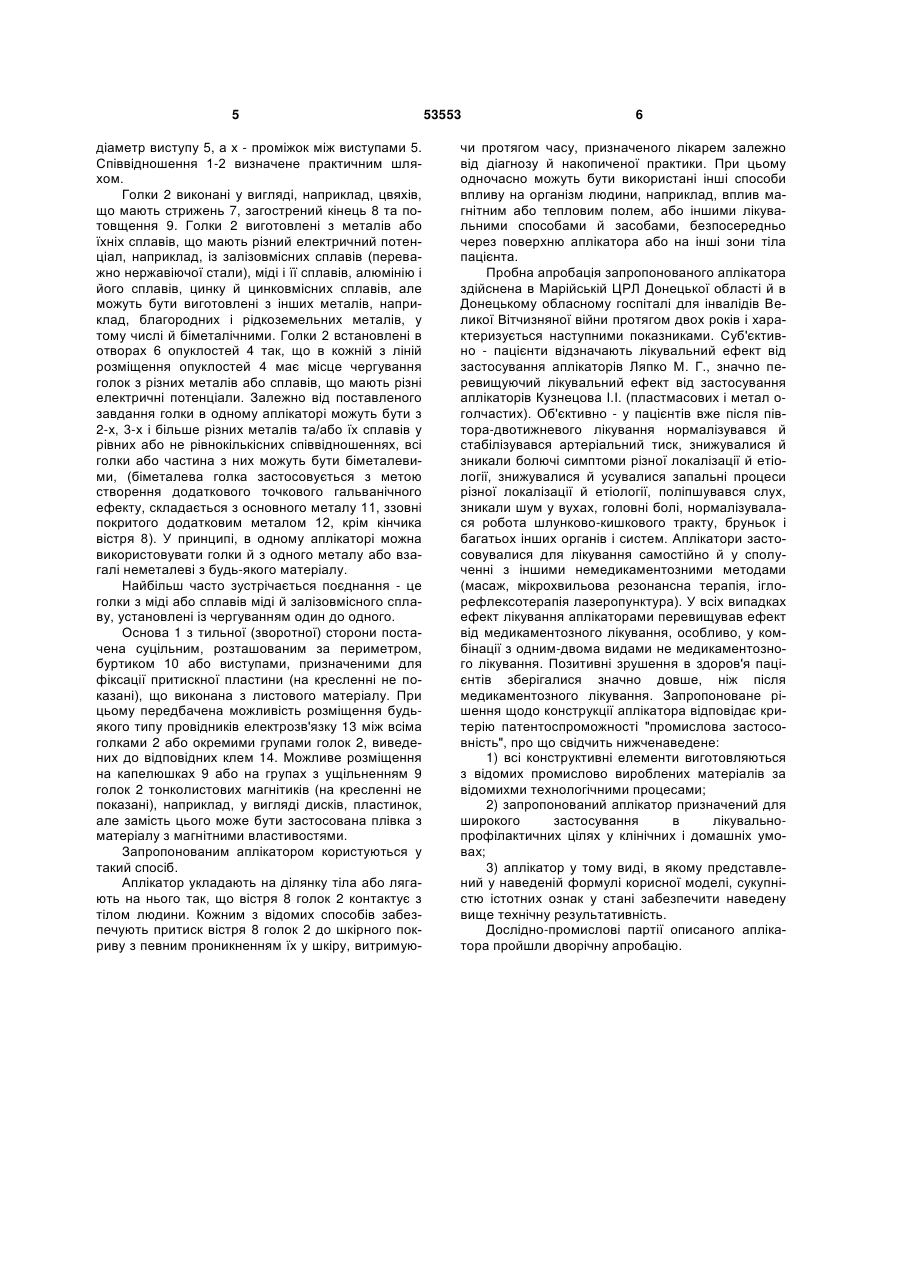

1. Аплікатор, що містить еластичну основу та металеві голки з потовщеннями, які пронизують основу з виступом загострених кінців голок над основою, який відрізняється тим, що еластична основа оснащена опуклостями, розташованими розосереджено й за пересічними або паралельними лініями і мають наскрізний осьовий отвір, та обмежувальними виступами, розташованими розосереджено за усім периметром основи, голки виконані з металів та/або їх сплавів з різними електричними потенціалами і встановлені в отворах опуклостей основи з чергуванням голок з різних металів та/або їх сплавів в будь-якому їх співвідношенні в межах кожної з ліній розташування опуклостей основи. 2. Аплікатор за п.1, який відрізняється тим, що опуклості виконані у вигляді тіл обертання, пере U 2 (19) 1 3 До недоліків відомого аплікатора-прототипу відносяться: - недостатня лікувально-профілактична активність, яка обумовлена тим, що голки - активні елементи виконані з одного матеріалу, і тому має місце обмежений вплив: механічне роздратування й слабкий електричний вплив; - відносна складність конструкції, яка обумовлена наявністю конструктивних елементів складної форми й збільшеної кількості деталей та їхніх з'єднань; - відносна складність виготовлення. В основу корисної моделі поставлене завдання удосконалення аплікатора, в якому виконання в основі опуклостей, розташованих розосереджено й за пересічними або паралельними лініями, та виконання голок з металів та/або їх сплавів з різними електричними потенціалами й встановлених їх в отворах опуклостей основи з чергуванням голок з різних металів та/або їх сплавів у будь-якому співвідношенні в межах кожної з ліній розташування опуклостей основи, забезпечують підвищення лікувально-профілактичної активності аплікатора, цим забезпечується розширення областей і можливостей практичного застосування в медицині, спрощення технології виготовлення аплікатора, підвищення експлуатаційної надійності. Поставлене завдання вирішується тим, що в аплікаторі, що містить еластичну основу й металеві голки з потовщеннями, які пронизують основу з виступом загострених кінців голок над основою, згідно з корисною моделлю передбачені наступні конструктивні відміни: - еластична основа постачена опуклостями, розташованими розосереджено й за пересічними або паралельними лініями по всій площі основи, та мають наскрізний осьовий отвір, і обмежувальними виступами, розташованими за усім периметром основи; - голки виконані з металів або їхніх сплавів, що мають різні електричні потенціали, і встановлені в отворах опуклостей еластичної основи із чергуванням голок з різних металів та/або їхніх сплавів у будь-якому співвідношенні в межах кожної з ліній розташування опуклостей основи. Крім того, опуклості еластичної підстави мають форму тіл обертання, переважно конуса, конусоциліндроконуса, півсфери, а обмежувальні виступи виконані у вигляді циліндриків; голки виготовлені з міді й мідьвмісних сплавів, заліза або залізовмісних сплавів, алюмінію й алюмінійвмісних сплавів, цинку й цинковмісних сплавів, що мають різні електричні потенціали, всі голки або частина з них виконані біметалевими; поперечний переріз отворів опуклостей основи менше поперечного перерізу голок; еластична основа з тильної сторони постачена суцільним буртиком за усім периметром або фіксуючим виступом, що фіксують притискну пластину з можливістю розміщення на потовщеннях голок провідників електрозв'язку будь-якого типу між усіма голками або окремими групами голок, а також магнітів або плівки з матеріалу з магнітними властивостями. Завдяки перерахованим конструктивним відмінностям у сполученні з ознаками, що є загаль 53553 4 ними для прототипу й запропонованого аплікатора забезпечується наступна технічна й експлуатаційна результативність: 1) підвищення лікувально-профілактичної ефективності за рахунок створення біологічних гальванічних елементів, електролітом для яких служить шкіра (утримуюча міжклітинну рідину, секрети потових залоз і т.д.), виникнення при цьому регульованого ззовні ЕДС іта мікроелектрофореза металів, особливо за рахунок пар голок із залізовмісних сплавів і сплавів кольорових металів, переважно мідних сплавів (тому що залізо й мідь є самими родинними металами, які містяться в організмі людини), ЕДС додатково регулюється (крім підбору гальванічних пар металів) розімкненням або коротко замкненістю всіх голок (струмопровідною речовиною) або окремих груп голок, до яких додатково може приєднуватися додаткове джерело струму; 2) спрощення конструкції за рахунок застосування цвяхів в якості голок, виготовлених з різних металів, наприклад: залізовмісних і кольорових металів (міді, алюмінію, цинку і їхніх сплавів); 3) покращення експлуатаційної надійності за рахунок того, що голки мають більший діаметр, ніж діаметр отворів в опуклостях основи, завдяки чому голка встановлюється з певним натягом. У зв'язку з цим, при масовому випуску, опорно-притискний шар (пластина) може не застосовуватися; 4) спрощена технологія виготовлення аплікатора. З перерахованого вище випливає, що між сукупністю істотних ознак аплікатора Ляпко М.Г. й забезпечуваним їм ефектом є наявний причиннонаслідковий зв'язок. Сутність запропонованого аплікатора пояснюється кресленнями, на яких: фіг. 1 - вид зверху; фіг. 2 - збільшений фрагмент вид зверху; фіг, 3 вид знизу; фіг. 4 - поздовжній розріз; фіг. 5 - поперечний розріз; фіг. 6 - голка з потовщенням у вигляді цвяха; фіг. 7 - голка з капелюшком у вигляді біметалічного цвяха в розрізі. Аплікатор містить еластичну основу 1, голки 2 та притискну пластину 3. Еластична основа 1 виконана у вигляді пластини будь-якої форми, переважно прямокутної, з будь-якого еластичного матеріалу, переважно з гуми, пластичних мас і т.і. На робочій поверхні основи 1 розташовані опуклості 4 і обмежувальні виступи 5. Опуклості 4 мають форму конічну, або конусоциліндроконічну, або півсфери. Опуклості 4 розосереджені за усієї поверхнею основи, охопленої обмежувальними виступами 5, за пересічними в різних напрямках лініях, наприклад, за взаємно перпендикулярними лініями, за сторонами квадрата або прямокутника, за паралельними лініями, або за кривими лініями, з утворенням різних фігур або без них. У кожній опуклості передбачений наскрізний отвір 6, поперечний переріз якого менше поперечного перерізу голок. Кількість опуклостей 4 залежить від заданої концентрації голок 1 і може бути на площі в 1 см у межах від 1 до 20. Виступи 5 виконані у вигляді циліндриків, вісь яких перпендикулярна до робочої поверхні. їхня кількість може бути визначена із співвідношення d:t=1-2, де d 5 діаметр виступу 5, а х - проміжок між виступами 5. Співвідношення 1-2 визначене практичним шляхом. Голки 2 виконані у вигляді, наприклад, цвяхів, що мають стрижень 7, загострений кінець 8 та потовщення 9. Голки 2 виготовлені з металів або їхніх сплавів, що мають різний електричний потенціал, наприклад, із залізовмісних сплавів (переважно нержавіючої стали), міді і її сплавів, алюмінію і його сплавів, цинку й цинковмісних сплавів, але можуть бути виготовлені з інших металів, наприклад, благородних і рідкоземельних металів, у тому числі й біметалічними. Голки 2 встановлені в отворах 6 опуклостей 4 так, що в кожній з ліній розміщення опуклостей 4 має місце чергування голок з різних металів або сплавів, що мають різні електричні потенціали. Залежно від поставленого завдання голки в одному аплікаторі можуть бути з 2-х, 3-х і більше різних металів та/або їх сплавів у рівних або не рівнокількісних співвідношеннях, всі голки або частина з них можуть бути біметалевими, (біметалева голка застосовується з метою створення додаткового точкового гальванічного ефекту, складається з основного металу 11, ззовні покритого додатковим металом 12, крім кінчика вістря 8). У принципі, в одному аплікаторі можна використовувати голки й з одного металу або взагалі неметалеві з будь-якого матеріалу. Найбільш часто зустрічається поєднання - це голки з міді або сплавів міді й залізовмісного сплаву, установлені із чергуванням один до одного. Основа 1 з тильної (зворотної) сторони постачена суцільним, розташованим за периметром, буртиком 10 або виступами, призначеними для фіксації притискної пластини (на кресленні не показані), що виконана з листового матеріалу. При цьому передбачена можливість розміщення будьякого типу провідників електрозв'язку 13 між всіма голками 2 або окремими групами голок 2, виведених до відповідних клем 14. Можливе розміщення на капелюшках 9 або на групах з ущільненням 9 голок 2 тонколистових магнітиків (на кресленні не показані), наприклад, у вигляді дисків, пластинок, але замість цього може бути застосована плівка з матеріалу з магнітними властивостями. Запропонованим аплікатором користуються у такий спосіб. Аплікатор укладають на ділянку тіла або лягають на нього так, що вістря 8 голок 2 контактує з тілом людини. Кожним з відомих способів забезпечують притиск вістря 8 голок 2 до шкірного покриву з певним проникненням їх у шкіру, витримую 53553 6 чи протягом часу, призначеного лікарем залежно від діагнозу й накопиченої практики. При цьому одночасно можуть бути використані інші способи впливу на організм людини, наприклад, вплив магнітним або тепловим полем, або іншими лікувальними способами й засобами, безпосередньо через поверхню аплікатора або на інші зони тіла пацієнта. Пробна апробація запропонованого аплікатора здійснена в Марійській ЦРЛ Донецької області й в Донецькому обласному госпіталі для інвалідів Великої Вітчизняної війни протягом двох років і характеризується наступними показниками. Суб'єктивно - пацієнти відзначають лікувальний ефект від застосування аплікаторів Ляпко М. Г., значно перевищуючий лікувальний ефект від застосування аплікаторів Кузнецова I.I. (пластмасових і метал оголчастих). Об'єктивно - у пацієнтів вже після півтора-двотижневого лікування нормалізувався й стабілізувався артеріальний тиск, знижувалися й зникали болючі симптоми різної локалізації й етіології, знижувалися й усувалися запальні процеси різної локалізації й етіології, поліпшувався слух, зникали шум у вухах, головні болі, нормалізувалася робота шлунково-кишкового тракту, бруньок і багатьох інших органів і систем. Аплікатори застосовувалися для лікування самостійно й у сполученні з іншими немедикаментозними методами (масаж, мікрохвильова резонансна терапія, іглорефлексотерапія лазеропунктура). У всіх випадках ефект лікування аплікаторами перевищував ефект від медикаментозного лікування, особливо, у комбінації з одним-двома видами не медикаментозного лікування. Позитивні зрушення в здоров'я пацієнтів зберігалися значно довше, ніж після медикаментозного лікування. Запропоноване рішення щодо конструкції аплікатора відповідає критерію патентоспроможності "промислова застосовність", про що свідчить нижченаведене: 1) всі конструктивні елементи виготовляються з відомих промислово вироблених матеріалів за відомихми технологічними процесами; 2) запропонований аплікатор призначений для широкого застосування в лікувальнопрофілактичних цілях у клінічних і домашніх умовах; 3) аплікатор у тому виді, в якому представлений у наведеній формулі корисної моделі, сукупністю істотних ознак у стані забезпечити наведену вище технічну результативність. Дослідно-промислові партії описаного аплікатора пройшли дворічну апробацію. 7 53553 8 9 Комп’ютерна верстка Д. Шеверун 53553 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
