Механізм реверсивного руху голкового циліндра панчішного автомата
Номер патенту: 53554
Опубліковано: 11.10.2010
Формула / Реферат
Механізм реверсивного руху голкового циліндра панчішного автомата, що містить кулісу, в пазу якої розташований камінь, шарнірно з'єднаний з зубчастим сектором, який відрізняється тим, що куліса додатково обладнана двома пружинами стиску, встановленими по різні боки каменя.
Текст

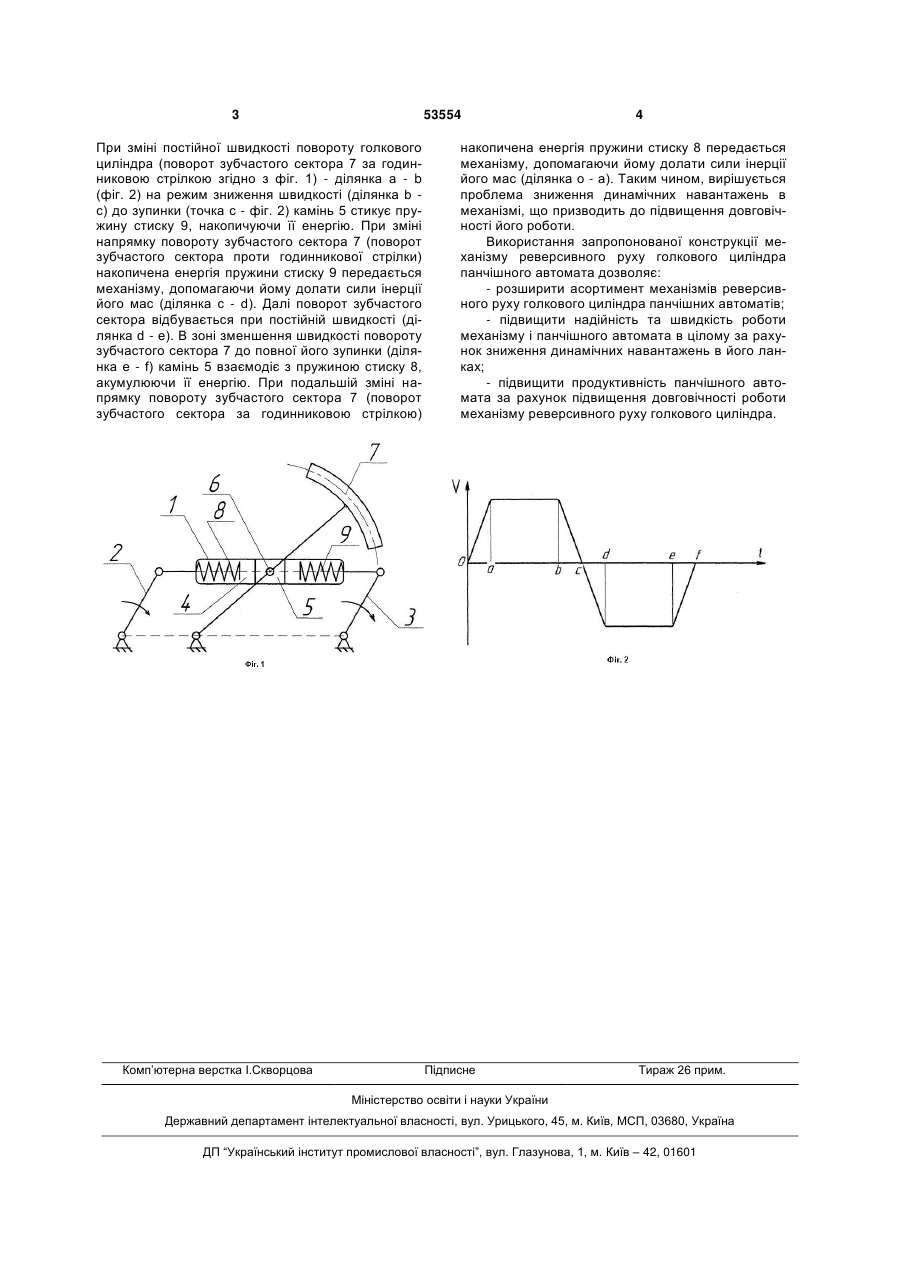

Механізм реверсивного руху голкового циліндра панчішного автомата, що містить кулісу, в пазу якої розташований камінь, шарнірно з'єднаний з зубчастим сектором, який відрізняється тим, що куліса додатково обладнана двома пружинами стиску, встановленими по різні боки каменя. (19) (21) u201004288 (22) 13.04.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) КОЗІЯНЧУК ВІКТОР ІВАНОВИЧ, ПІПА БОРИС ФЕДОРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 53554 При зміні постійної швидкості повороту голкового циліндра (поворот зубчастого сектора 7 за годинниковою стрілкою згідно з фіг. 1) - ділянка а - b (фіг. 2) на режим зниження швидкості (ділянка b с) до зупинки (точка с - фіг. 2) камінь 5 стикує пружину стиску 9, накопичуючи її енергію. При зміні напрямку повороту зубчастого сектора 7 (поворот зубчастого сектора проти годинникової стрілки) накопичена енергія пружини стиску 9 передається механізму, допомагаючи йому долати сили інерції його мас (ділянка с - d). Далі поворот зубчастого сектора відбувається при постійній швидкості (ділянка d - е). В зоні зменшення швидкості повороту зубчастого сектора 7 до повної його зупинки (ділянка е - f) камінь 5 взаємодіє з пружиною стиску 8, акумулюючи її енергію. При подальшій зміні напрямку повороту зубчастого сектора 7 (поворот зубчастого сектора за годинниковою стрілкою) Комп’ютерна верстка І.Скворцова 4 накопичена енергія пружини стиску 8 передається механізму, допомагаючи йому долати сили інерції його мас (ділянка о - а). Таким чином, вирішується проблема зниження динамічних навантажень в механізмі, що призводить до підвищення довговічності його роботи. Використання запропонованої конструкції механізму реверсивного руху голкового циліндра панчішного автомата дозволяє: - розширити асортимент механізмів реверсивного руху голкового циліндра панчішних автоматів; - підвищити надійність та швидкість роботи механізму і панчішного автомата в цілому за рахунок зниження динамічних навантажень в його ланках; - підвищити продуктивність панчішного автомата за рахунок підвищення довговічності роботи механізму реверсивного руху голкового циліндра. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
