Зубна щітка

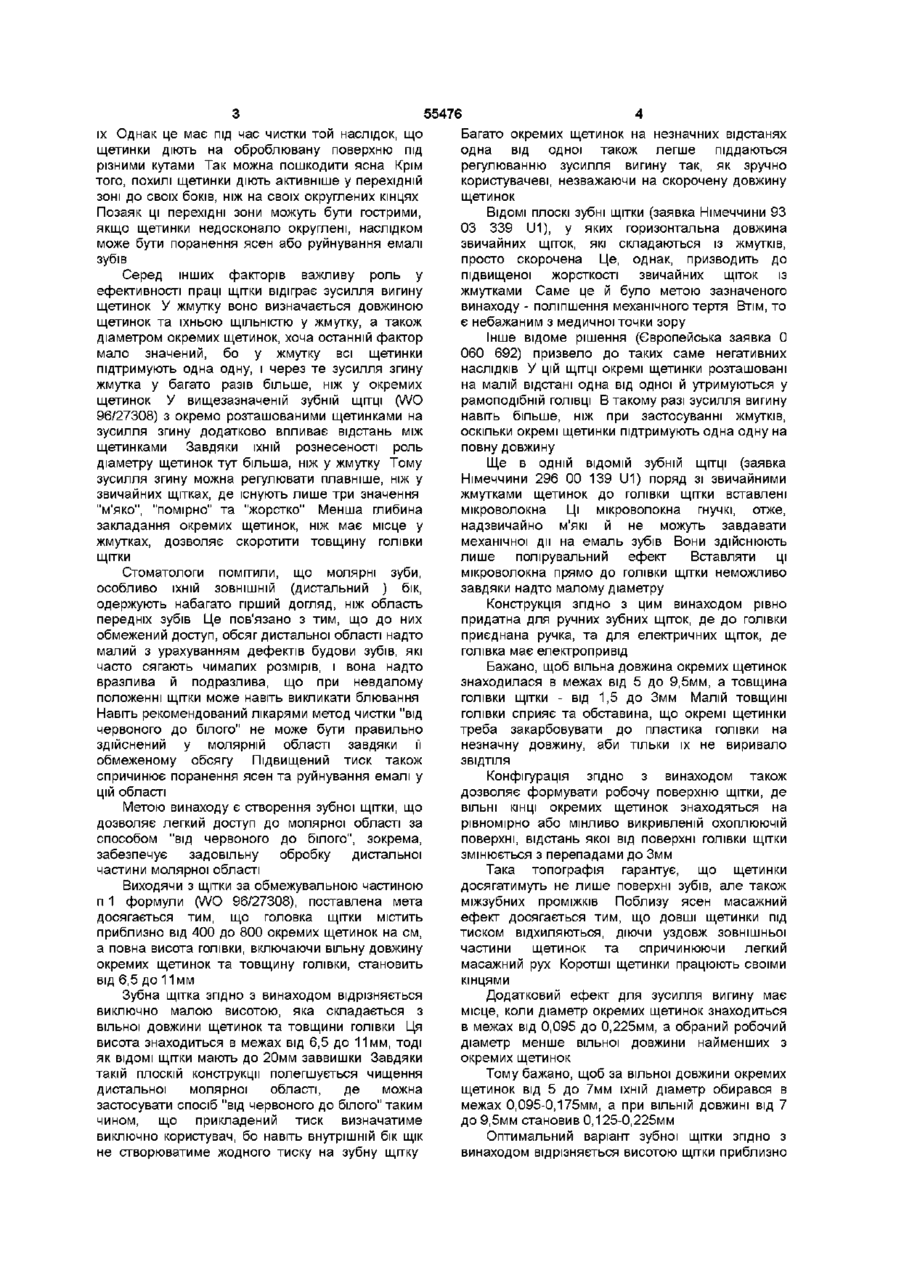

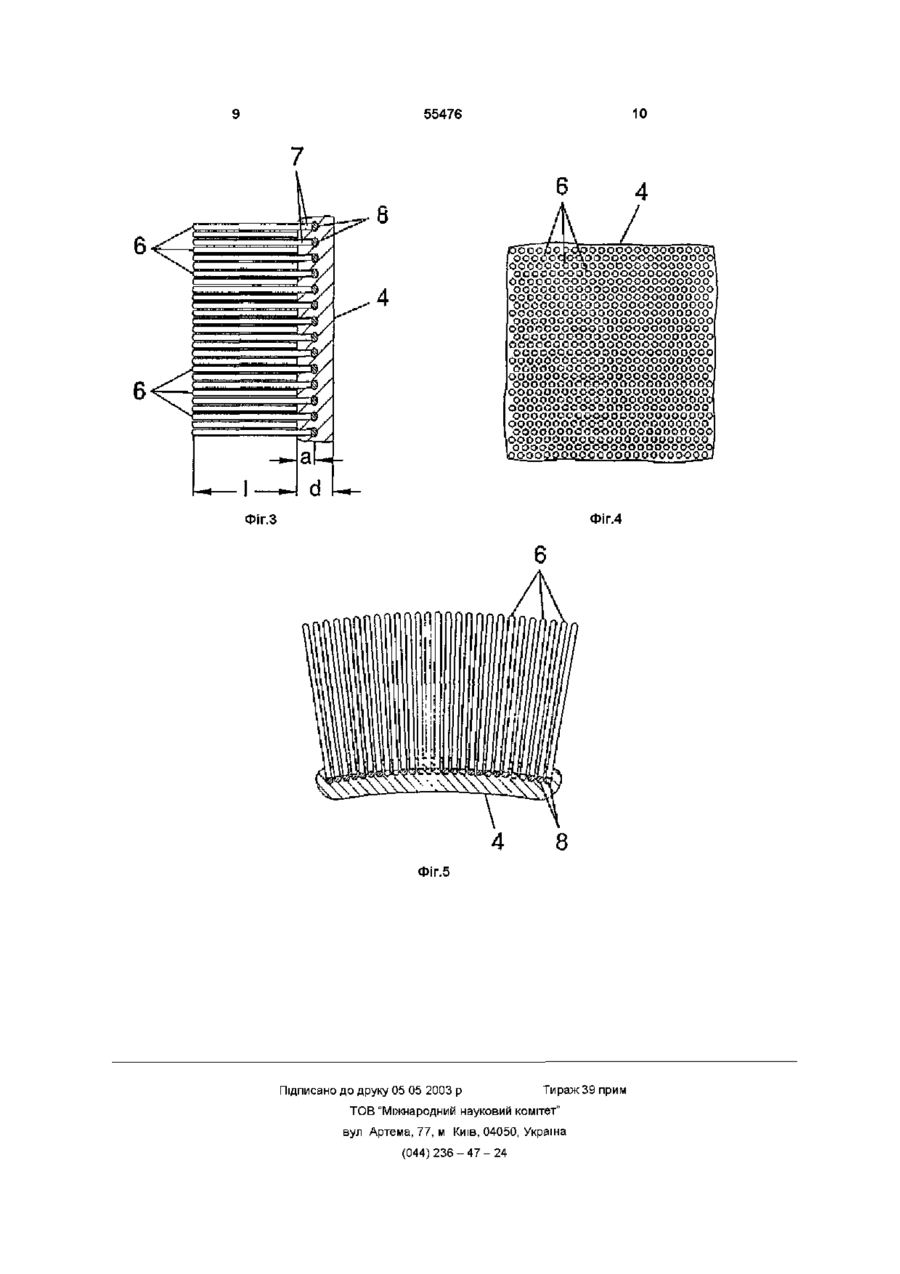

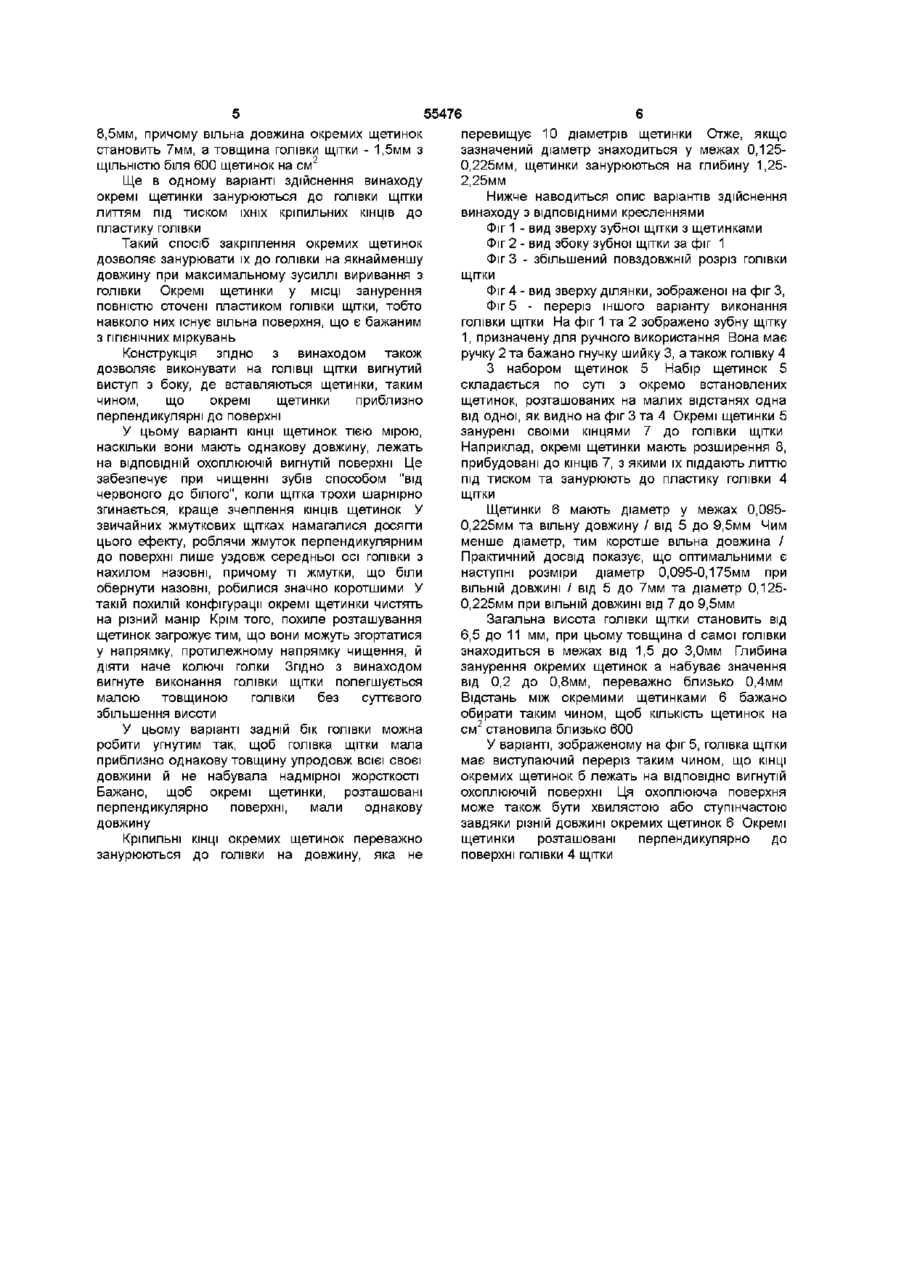

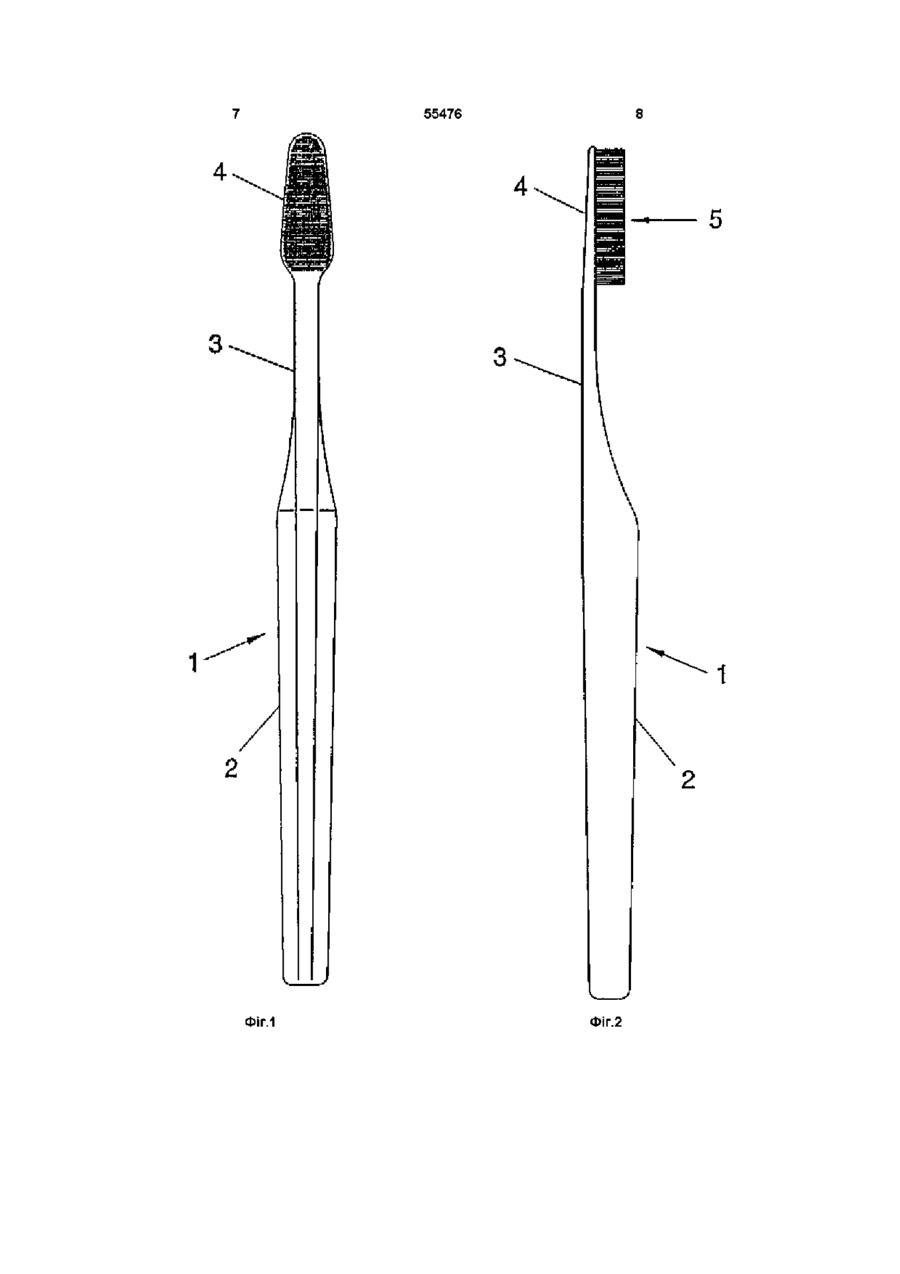

1 Зубна щітка з пластиковою головкою, до якої вставлені на малих відстанях одна від одної окремі пластикові щетинки, яка відрізняється тим, що на поверхні головки розташовано приблизно 400 - 800 окремих щетинок на с м 2 , а висота головки щітки, яка складається з вільної довжини окремих щетинок та товщини головки, становить від 6,5 до 11 мм 2 Зубна щітка за п 1, яка відрізняється тим, що вільна довжина окремих щетинок становить від 5 до 9,5 мм, а товщина головки щітки - від 1,5 до 3,0 мм 3 Зубна щітка за пп 1-2, яка відрізняється тим, що ВІЛЬНІ КІНЦІ окремих щетинок лежать на постійно або перемінно криволінійній охоплюючій поверхні, відстань якої від поверхні головки щітки змінюється в межах до 3 мм 4 Зубна щітка за пп 1-3, яка відрізняється тим, що діаметр окремих щетинок знаходиться в межах 0,095 - 0,225 мм, і чим менше обраний ефективний діаметр, тим менша вільна довжина окремих щетинок 5 Зубна щітка за п 4, яка відрізняється тим, що при ВІЛЬНІЙ довжині окремих щетинок від 5 до 7 мм їх діаметр знаходиться в межах 0,095 - 0,175 мм, а при ВІЛЬНІЙ довжині від 7 до 9,5 мм їх діаметр знаходиться у межах 0,125 - 0,225 мм 6 Зубна щітка за пп 1-5, яка відрізняється тим, що висота щітки становить біля 8,5 мм при ВІЛЬНІЙ ДОВЖИНІ окремих щетинок 7 мм та товщині головки щітки 1,5 мм 7 Зубна щітка за пп 1-6, яка відрізняється тим, що має приблизно 600 щетинок на с м 2 8 Зубна щітка за пп 1-7, яка відрізняється тим, що окремі щетинки занурено до пластику головки щітки методом лиття під тиском їхніх кріпильних КІНЦІВ з пластиком головки щітки 9 Зубна щітка за пп 1-8, яка відрізняється тим, що головка щітки має вигнуту виступаючу поверхню на боці, де вставлені щетинки, а окремі щетинки приблизно перпендикулярні до цієї поверхні 10 Зубна щітка за п 9, яка відрізняється тим, що головка щітки має приблизно однакову товщину вздовж усього перерізу, вигнута з боку, де вставлені щетинки, та угнута на зворотному боці 11 Зубна щітка за пп 9-10, яка відрізняється тим, що окремі щетинки мають однакову довжину 12 Зубна щітка за пп 1-11, яка відрізняється тим, що окремі щетинки занурені своїми кріпильними кінцями на довжину, яка дорівнює не більш ніж 10 діаметрам окремих щетинок Винахід стосується зубної щітки, що має пластикову голівку та окремі пластикові щетинки, вставлені до голівки на певній відстані одна від одної Зубні щітки такого типу ВІДОМІ (заявка WO 96/27308) На відміну від звичайних зубних щіток, де щетинки зібрані в окремі жмутки й багато жмутків вставлені до голівки, зазначені щітки мають ту перевагу, що КІНЦІ фактично активних під час чистки щетинок розподілені рівномірно по всій поверхні голівки, забезпечуючи таким чином медично рекомендований спосіб чищення "від червоного до білого", тобто рух щітки по суті вертикальний з додатковим злегка коливним зсувом, завдяки чому чистяться зуби та масуються ясна в усій області, охопленій рухом щетинок Щітки, ЩО складаються із жмутків, залишають деякі ділянки ясен та зубів необробленими Цій проблемі намагалися протидіяти, розташовуючи щетинки у жмутку не паралельно, щоб розсердити О (О ю ю 55476 Багато окремих щетинок на незначних відстанях одна від одної також легше піддаються регулюванню зусилля вигину так, як зручно користувачеві, незважаючи на скорочену довжину щетинок ВІДОМІ ПЛОСКІ зубні щітки (заявка Німеччини 93 03 339 U1), у яких горизонтальна довжина звичайних щіток, які складаються із жмутків, просто скорочена Це, однак, призводить до підвищеної жорсткості звичайних щіток із жмутками Саме це й було метою зазначеного винаходу - поліпшення механічного тертя Втім, то є небажаним з медичної точки зору Інше відоме рішення (Європейська заявка 0 060 692) призвело до таких саме негативних наслідків У цій ЩІТЦІ окремі щетинки розташовані на малій відстані одна від одної й утримуються у рамоподібній ГОЛІВЦІ В такому разі зусилля вигину навіть більше, ніж при застосуванні жмутків, оскільки окремі щетинки підтримують одна одну на повну довжину Ще в одній ВІДОМІЙ зубній ЩІТЦІ (заявка Німеччини 296 00 139 U1) поряд зі звичайними жмутками щетинок до голівки щітки вставлені мікроволокна Ці мікроволокна гнучкі, отже, надзвичайно м'які й не можуть завдавати механічної дії на емаль зубів Вони здійснюють лише полірувальний ефект Вставляти ці мікроволокна прямо до голівки щітки неможливо Стоматологи помітили, що молярні зуби, завдяки надто малому діаметру особливо їхній ЗОВНІШНІЙ (дистальний ) бік, одержують набагато гірший догляд, ніж область Конструкція згідно з цим винаходом рівно передніх зубів Це пов'язано з тим, що до них придатна для ручних зубних щіток, де до голівки обмежений доступ, обсяг дистальної області надто приєднана ручка, та для електричних щіток, де малий з урахуванням дефектів будови зубів, які голівка має електропривід часто сягають чималих розмірів, і вона надто Бажано, щоб вільна довжина окремих щетинок вразлива й подразлива, що при невдалому знаходилася в межах від 5 до 9,5мм, а товщина положенні щітки може навіть викликати блювання голівки щітки - від 1,5 до Змм Малій товщині Навіть рекомендований лікарями метод чистки "від голівки сприяє та обставина, що окремі щетинки червоного до білого" не може бути правильно треба закарбовувати до пластика голівки на здійснений у молярній області завдяки її незначну довжину, аби тільки їх не виривало обмеженому обсягу Підвищений тиск також ЗВІДТІЛЯ спричинює поранення ясен та руйнування емалі у Конфігурація згідно з винаходом також цій області дозволяє формувати робочу поверхню щітки, де ВІЛЬНІ КІНЦІ окремих щетинок знаходяться на Метою винаходу є створення зубної щітки, що рівномірно або мінливо викривленій охоплюючій дозволяє легкий доступ до молярної області за поверхні, відстань якої від поверхні голівки щітки способом "від червоного до білого", зокрема, змінюється з перепадами до Змм забезпечує задовільну обробку дистальної частини молярної області Така топографія гарантує, що щетинки досягатимуть не лише поверхні зубів, але також Виходячи з щітки за обмежувальною частиною міжзубних проміжків Поблизу ясен масажний п 1 формули (WO 96/27308), поставлена мета ефект досягається тим, що довші щетинки під досягається тим, що головка щітки містить тиском відхиляються, діючи уздовж зовнішньої приблизно від 400 до 800 окремих щетинок на см, частини щетинок та спричинюючи легкий а повна висота голівки, включаючи вільну довжину масажний рух Коротші щетинки працюють своїми окремих щетинок та товщину голівки, становить кінцями від 6,5 до 11мм Зубна щітка згідно з винаходом відрізняється Додатковий ефект для зусилля вигину має виключно малою висотою, яка складається з місце, коли діаметр окремих щетинок знаходиться вільної довжини щетинок та товщини голівки Ця в межах від 0,095 до 0,225мм, а обраний робочий висота знаходиться в межах від 6,5 до 11мм, тоді діаметр менше вільної довжини найменших з як ВІДОМІ щітки мають до 20мм заввишки Завдяки окремих щетинок такій плоскій конструкції полегшується чищення Тому бажано, щоб за вільної довжини окремих дистальної молярної області, де можна щетинок від 5 до 7мм їхній діаметр обирався в застосувати спосіб "від червоного до білого" таким межах 0,095-0,175мм, а при ВІЛЬНІЙ ДОВЖИНІ ВІД 7 чином, що прикладений тиск визначатиме до 9,5мм становив 0,125-0,225мм виключно користувач, бо навіть внутрішній бік щік Оптимальний варіант зубної щітки згідно з не створюватиме жодного тиску на зубну щітку винаходом відрізняється висотою щітки приблизно їх Однак це має під час чистки той наслідок, що щетинки діють на оброблювану поверхню під різними кутами Так можна пошкодити ясна Крім того, похилі щетинки діють активніше у перехідній зоні до своїх боків, ніж на своїх округлених кінцях Позаяк ці перехідні зони можуть бути гострими, якщо щетинки недосконало округлені, наслідком може бути поранення ясен або руйнування емалі зубів Серед інших факторів важливу роль у ефективності праці щітки відіграє зусилля вигину щетинок У жмутку воно визначається довжиною щетинок та їхньою ЩІЛЬНІСТЮ у жмутку, а також діаметром окремих щетинок, хоча останній фактор мало значений, бо у жмутку всі щетинки підтримують одна одну, і через те зусилля згину жмутка у багато разів більше, ніж у окремих щетинок У вищезазначеній зубній ЩІТЦІ (WO 96/27308) з окремо розташованими щетинками на зусилля згину додатково впливає відстань між щетинками Завдяки їхній рознесеності роль діаметру щетинок тут більша, ніж у жмутку Тому зусилля згину можна регулювати плавніше, ніж у звичайних щітках, де існують лише три значення "м'яко", "помірно" та "жорстко" Менша глибина закладання окремих щетинок, ніж має місце у жмутках, дозволяє скоротити товщину голівки щітки 55476 перевищує 10 діаметрів щетинки Отже, якщо зазначений діаметр знаходиться у межах 0,1250,225мм, щетинки занурюються на глибину 1,252,25мм Нижче наводиться опис варіантів здійснення винаходу з ВІДПОВІДНИМИ кресленнями Фіг 1 - вид зверху зубної щітки з щетинками Фіг 2 - вид збоку зубної щітки за фіг 1 Фіг 3 - збільшений повздовжній розріз голівки щітки Фіг 4 - вид зверху ділянки, зображеної на фіг З, Фіг 5 - переріз іншого варіанту виконання голівки щітки На фіг 1 та 2 зображено зубну щітку з ГІГІЄНІЧНИХ міркувань 1, призначену для ручного використання Вона має ручку 2 та бажано гнучку шийку 3, а також голівку 4 Конструкція згідно з винаходом також дозволяє виконувати на ГОЛІВЦІ ЩІТКИ вигнутий З набором щетинок 5 Набір щетинок 5 виступ з боку, де вставляються щетинки, таким складається по суті з окремо встановлених чином, що окремі щетинки приблизно щетинок, розташованих на малих відстанях одна перпендикулярні до поверхні від одної, як видно на фіг 3 та 4 Окремі щетинки 5 занурені своїми кінцями 7 до голівки щітки У цьому варіанті КІНЦІ щетинок тією мірою, Наприклад, окремі щетинки мають розширення 8, наскільки вони мають однакову довжину, лежать прибудовані до КІНЦІВ 7, з якими їх піддають литтю на ВІДПОВІДНІЙ охоплюючій вигнутій поверхні Це під тиском та занурюють до пластику голівки 4 забезпечує при чищенні зубів способом "від щітки червоного до білого", коли щітка трохи шарнірно згинається, краще зчеплення КІНЦІВ щетинок У Щетинки 6 мають діаметр у межах 0,095звичайних жмуткових щітках намагалися досягти 0,225мм та вільну довжину / від 5 до 9,5мм Чим цього ефекту, роблячи жмуток перпендикулярним менше діаметр, тим коротше вільна довжина / до поверхні лише уздовж середньої осі голівки з Практичний досвід показує, що оптимальними є нахилом назовні, причому ті жмутки, що біли наступні розміри діаметр 0,095-0,175мм при обернути назовні, робилися значно коротшими У ВІЛЬНІЙ довжині / від 5 до 7мм та діаметр 0,125такій похилій конфігурації окремі щетинки чистять 0,225мм при ВІЛЬНІЙ довжині від 7 до 9,5мм на різний манір Крім того, похиле розташування Загальна висота голівки щітки становить від щетинок загрожує тим, що вони можуть згортатися 6,5 до 11 мм, при цьому товщина d самої голівки у напрямку, протилежному напрямку чищення, й знаходиться в межах від 1,5 до 3,0мм Глибина діяти наче колючі голки Згідно з винаходом занурення окремих щетинок а набуває значення вигнуте виконання голівки щітки полегшується від 0,2 до 0,8мм, переважно близько 0,4мм малою товщиною голівки без суттєвого Відстань між окремими щетинками 6 бажано збільшення висоти обирати таким чином, щоб КІЛЬКІСТЬ щетинок на см 2 становила близько 600 У цьому варіанті задній бік голівки можна робити угнутим так, щоб голівка щітки мала У варіанті, зображеному на фіг 5, голівка щітки приблизно однакову товщину упродовж всієї своєї має виступаючий переріз таким чином, що КІНЦІ довжини й не набувала надмірної жорсткості окремих щетинок б лежать на ВІДПОВІДНО вигнутій Бажано, щоб окремі щетинки, розташовані охоплюючій поверхні Ця охоплююча поверхня перпендикулярно поверхні, мали однакову може також бути хвилястою або ступінчастою довжину завдяки різній довжині окремих щетинок 6 Окремі щетинки розташовані перпендикулярно до Кріпильні КІНЦІ окремих щетинок переважно поверхні голівки 4 щітки занурюються до голівки на довжину, яка не 8,5мм, причому вільна довжина окремих щетинок становить 7мм, а товщина голівки щітки - 1,5мм з 2 ЩІЛЬНІСТЮ біля 600 щетинок на см Ще в одному варіанті здійснення винаходу окремі щетинки занурюються до голівки щітки литтям під тиском їхніх кріпильних КІНЦІВ до пластику голівки Такий спосіб закріплення окремих щетинок дозволяє занурювати їх до голівки на якнайменшу довжину при максимальному зусиллі виривання з голівки Окремі щетинки у МІСЦІ занурення повністю оточені пластиком голівки щітки, тобто навколо них існує вільна поверхня, що є бажаним 55476 Фіг.1 Фіг.2 10 55476 7 оїз op obqpoooooooooooooo OOOOOCOQOOOOOOOOOOOOOOO оооооооодрооооооооооооо ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo OOOOOOOOOOOOOOOOOOOOOOO OOOOOOOOOOQOOOQOOOOOOOO ooooooooooooooooooooooo ОООФООООООООООООООООООО ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo ooooooooooooooooooooooo DOOOOOUOOOOO OOOOOOOOOOOФіг.4 Фіг.З 8 Фіг.5 Підписано до друку 05 05 2003 p Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
