Зубна щітка

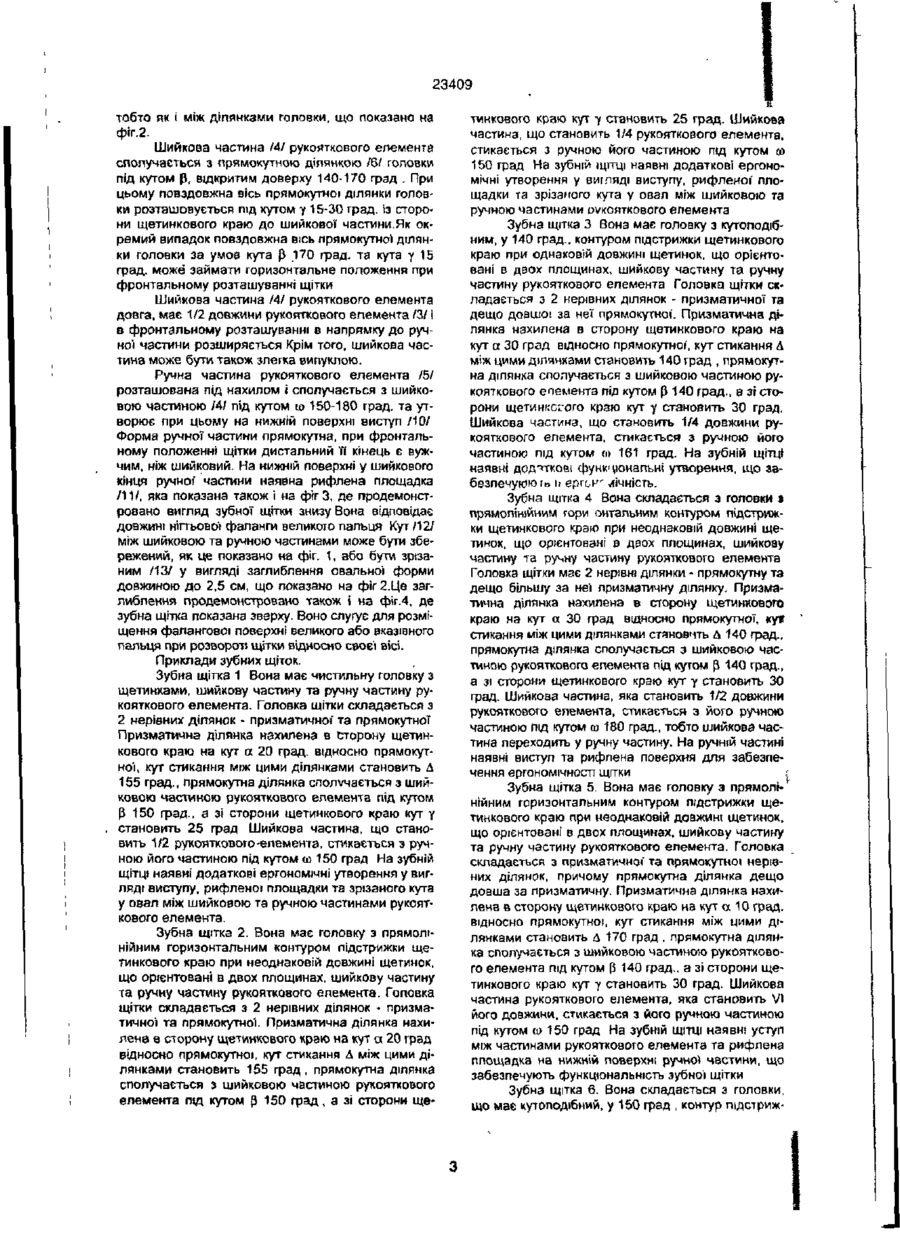

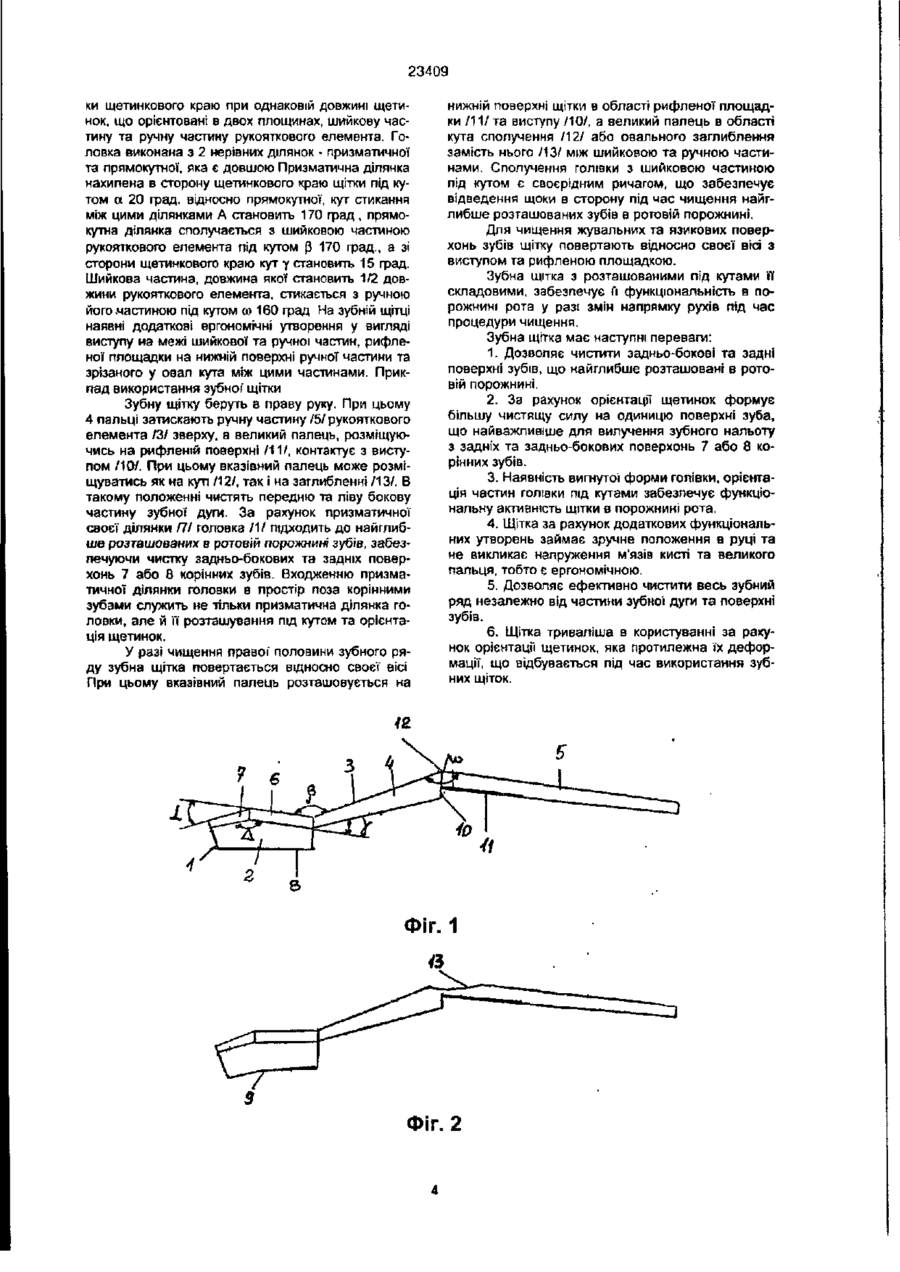

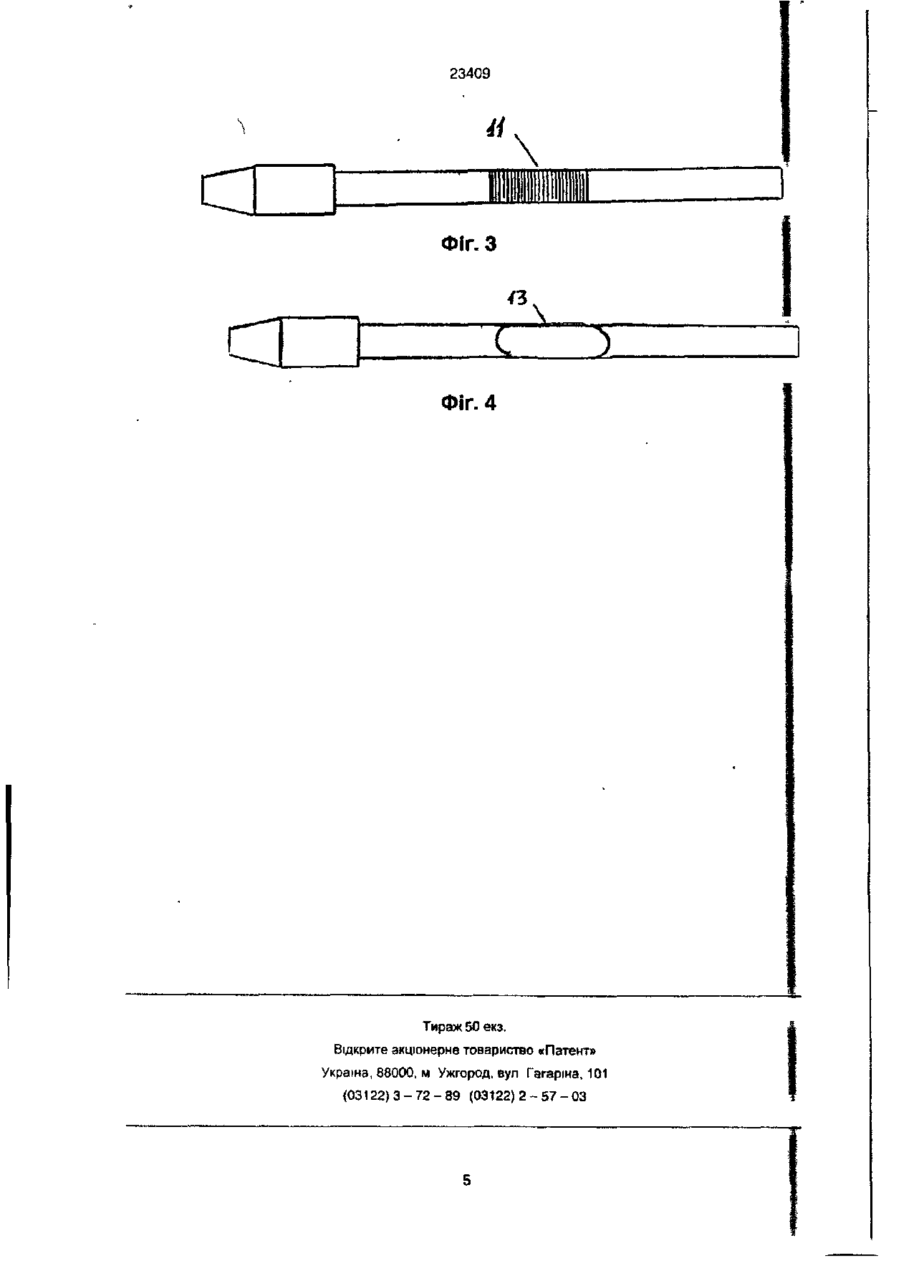

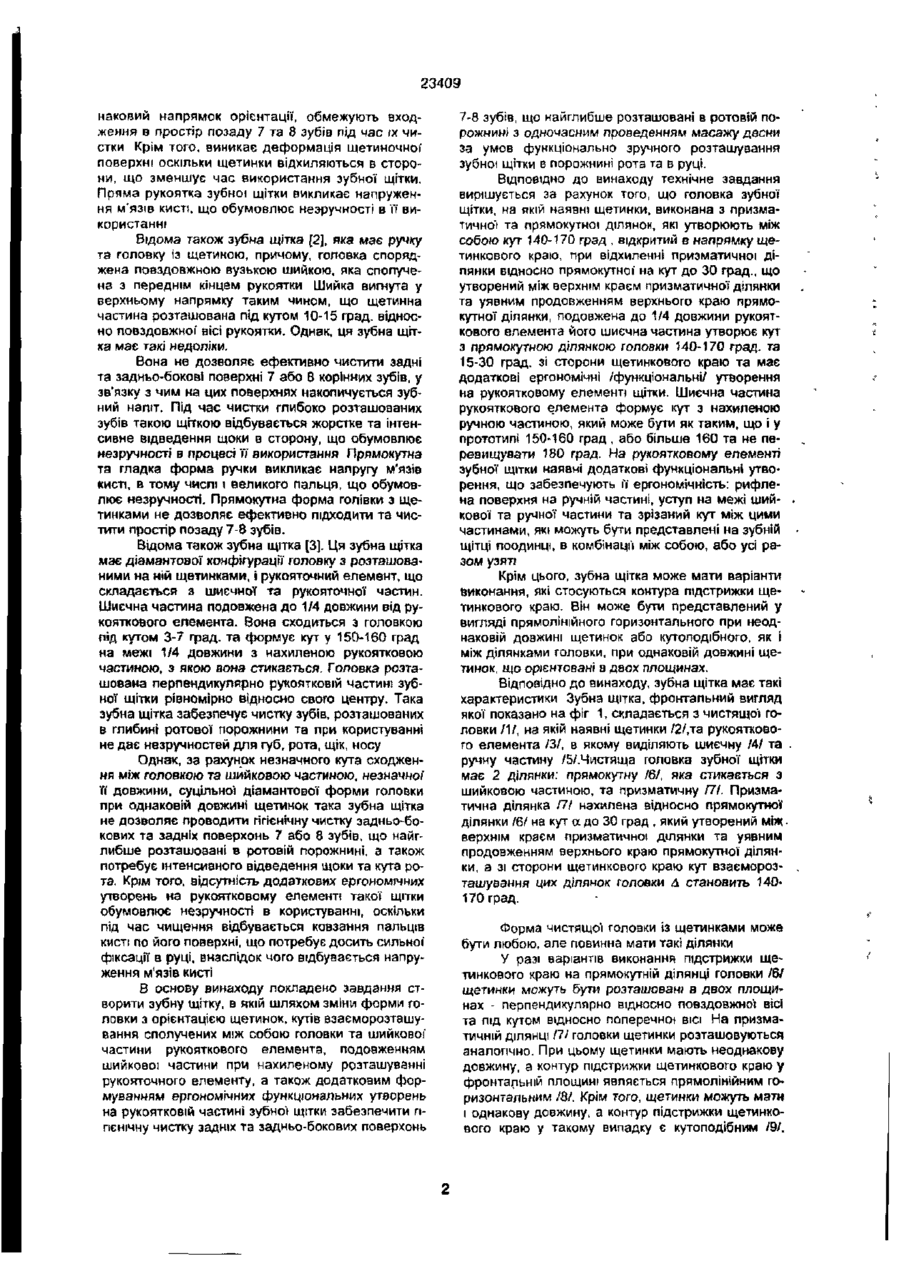

УКРАЇНА (19) (и, 23409 из) С2 (5D7A46B9/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ПАТЕНТУ НА ВИНАХІД (54) ЗУБНА ЩІТКА (21)96072788 (22)11.06.1996 (24,15.02.2001 (46, 15 02.2001, Бюл. № 1, 2001 р. (72) Михайличенко Борис Валентинович (73, МИХАЙЛИЧЕНКО БОРИС ВАЛЕНТИНОВИЧ (56,1.АС №910109. 2. Патент США № 462706, 1998 p. З Патент США № 5315730, 1994 p. (прототип). (57, 1. Зубна щітка, яка має чистильну головку з щетинками та рукоятковий елемент, який складається з розташованої ПІД кутом до головки подовженої шийкової частини, що стикається з нахиленого його ручною частиною під кутом , яка відрізняється тим, що головка виконана з призматичної та прямокутної дглянок, які утворюють між собою кут 140-170 град., відкритий в напрямку щетинкового краю, при відхиленні призматичної ділянки відносно прямокутної на кут до ЗО град., що утворений між верхнім краєм призматичної ділянки та уявним продовженням верхнього краю прямокутної ділянки, щетинки орієнтовані в двох площинах і формують контур підстрижки щетинкового краю, подовжена до 1/2 довжини рукояткового елемента його шийкова частина утворює кут з прямокутною ділянкою головки 14Q-170 град, та 15-30 град, зі сторони щетинкового краю І має додаткові ергономічні утворення на рукоятковому елементі щітки 2. Зубна щітка за п 1, яка відрізняється тим, що має кутоподібний. як і між ділянками головки, кон тур підстрижки щетинкового краю при однаковій довжині щетинок. 3. Зубна щітка за п. 1, яка відрізняється тим, що має прямолінійний контур підстрижки щетинкового краю при неоднаковій довжині щетинок 4. Зубна щітка за п. 1, яка відрізняється тим, що додаткове ергономічне утворення представлено виступом на межі шийкової та ручної частин рукояткового елемента. 5. Зубна щітка за п. 1, яка відрізняється тим, що додаткове ергономічне утворення представлено рифленою площадкою на нижній поверхні ручної частини рукояткового елемента. 6. Зубна щітка за п. 1, яка відрізняється тим, що додаткове ергономічне утворення представлено зрізаним кутом у вигляді овального заглиблення між шийковою та ручною частинами рукояткового елемента. 7. Зубна щітка за п. 1, яка відрізняється тим, що додаткові ергономічні утворення представлені їх комбінацією, яка утворена з групи, що включає виступ на межі шийкової та ручної частин рукояткового елемента, рифлену площадку на нижній поверхні ручної частини рукояткового елемента, зрізаний кут у вигляді овального заглиблення між шийковою та ручною частинами рукояткоаого елемента на межі шийкової та ручної частин 8. Зубна щітка за п. 1, яка відрізняється тим, що кут стикання між подовженою шийковою частиною та ручною частиною рукояткозого елемента більше 160 град, та не перевищує 180 град. Винахід відноситься до санітарно-гігієнічних засобів та може бути використаний для чистки зубів Розробка пристроїв, що використовують для чистки зубів, являється актуальним завданням, оскільки їх застосування відноситься до засобів профілактики захворювань зубів та десен Відомо досить багато зубних щіток. Відома зубна щітка {1]. яка має робочу головку, що сполучена з рукояткою Причому, головка щітки завширшки з усередненою висотою коронок обох рядів зубів, а у поздовжному та поперечному розрізах має увігнуту форму Така конструкція зубної" щітки дозволяє одночасно чистити 2 ря ди зубів, а увігнута форма головки, що нагадує викривлення щелеп, дає можливість одночасно приймати участь в процедурі чищення усім шарам щетини. Однак, ця зубна щітка має наступні недоліки. У зв'язку із значною шириною головки, яка дорівнює усередненій в*исоті коронок обох рядів зубів, знижується її функціональність і таким чином можливість зміни напрямку чистки зубів та положення в ротоаій порожнині Зубна щітка не дозволяє проводити чистку задніх та задньо-бокових поверхонь найглибше розташованих в ротовій порожнині зубів, наприклад, 7 та 8 корінних зубів В процесі застосування такої щітки її щітинки, які мають од CM О 23409 наковий напрямок орієнтації, обмежують входження в простір позаду 7 та 8 зубів під час їх чистки Крім того, виникає деформація щетиночної поверхні оскільки щетинки відхиляються в сторони, що зменшує час використання зубної щітки. Пряма рукоятка зубної щітки викликає напруження м'язів КИСТІ, ЩО обумовлює незручності в її використанні Відома також зубна щітка [2], яка має ручку та головку із щетиною, причому, головка споряджена повздовжною вузькою шийкою, яка сполучена з переднім кінцем рукоятки Шийка вигнута у верхньому напрямку таким чином, що щетинна частина розташована під кутом 10-15 град,відносно повздовжної вісі рукоятки. Однак, ця зубна щітка має такі недоліки. Вона не дозволяє ефективно чистити задні та задньо-бокові поверхні 7 або 8 корінних зубів, у зв'язку з чим на цих поверхнях накопичується зубний наліт. Під час чистки глибоко розташованих зубів такою щіткою відбувається жорстке та інтенсивне відведення щоки в сторону, що обумовлює незручності в процесі її використання Прямокутна та гладка форма ручки викликає напругу м'язів кисті, в тому числі і великого пальця, що обумовлює незручності. Прямокутна форма голівки з щетинками не дозволяє ефективно підходити та чистити простір позаду 7-8 зубів. Відома також зубна щітка [3]. Ця зубна щітка має діамантової конфігурації головку з розташованими на ній щетинками, І рукояточний елемент, що складається з шиєчної та рукояточної частин. Шиєчна частина подовжена до 1/4 довжини від рукояткового елемента. Вона сходиться з головкою під кутом 3-7 град, та формує кут у 150-160 град на межі 1/4 довжини з нахиленою рукоятковою частиною, з якою вона стикається. Гоповка розташована перпендикулярно рукоятковій частині зубної щітки рівномірно відносно свого центру. Така зубна щітка забезпечує чистку зубів, розташованих в глибині ротової порожнини та при користуванні не дає незручностей для губ, рота, щік, носу Однак, за рахунок незначного кута сходження між головкою та шийковою частиною, незначної її довжини, суцільної діамантової форми головки при однаковій довжині щетинок така зубна щітка не дозволяє проводити гігієнічну чистку задньо-бокових та задніх поверхонь 7 або 8 зубів, що найглибше розташовані в ротовій порожнині, а також потребує інтенсивного відведення щоки та кута ротэ. Крім того, відсутність додаткових ергономічних утворень на рукоятковому елементі такої щітки обумовлює незручності в користуванні, оскільки під час чищення відбувається ковзання пальців кисті по його поверхні, що потребує досить сильної фіксації в руці, внаслідок чого відбувається напруження м'язів кисті В основу винаходу покладено завдання створити зубну щітку, в якій шляхом зміни форми головки з орієнтацією щетинок, кутів взаєморозташування сполучених між собою головки та шийкової' частини рукояткового елемента, подовженням шийкової частини при нахиленому розташуванні рукояточного елементу, а також додатковим формуванням ергономічних функціональних утворень на рукоятковій частині зубної щітки забезпечити гігієнічну чистку задніх та задньо-бокових поверхонь 7-8 зубів, що найглибше розташовані в ротовій порожнині з одночасним проведенням масажу десни за умов функціонально зручного розташування зубної щітки в порожнині рота та в руці. Відповідно ДО винаходу технічне завдання вирішується за рахунок того, що головка зубної щітки, на якій наявні щетинки, виконана з призматичної та прямокутної ділянок, які утворюють між собою кут 140-170 град , відкритий в напрямку щетинкового краю, при відхиленні призматичної діпянки відносно прямокутної на кут до ЗО град., що утворений між верхнім краєм призматичної ділянки та уявним продовженням верхнього краю прямокутної ділянки, подовжена до 1/4 довжини рукояткового елемента його шиєчна частина утворює кут з прямокутною ділянкою головки 140-170 град, та 15-30 град, зі сторони щетинкового краю та має додаткові ергономічні /функціональні/ утворення на рукоятковому елементі щітки. Шиєчна частина рукояткового елемента формує кут з нахиленою ручною частиною, який може бути як таким, що і у прототипі 150-160 град , або більше 160 та не перевищувати 180 град. На рушятковому елементі зубної щітки наявні додаткові функціональні утворення, що забезпечують її ергономічність: рифлена поверхня на ручній частині, уступ на межі шийкової та ручної частини та зрізаний кут між цими частинами, які можуть бути представлені на зубній щітці поодинці, в комбінації між собою, або усі разом узят; Крім цього, зубна щітка може мати варіанти виконання, які стосуються контура підстрижки щетинкового краю. Він може бути представлений у вигляді прямопінійного горизонтального при неоднаковій довжині щетинок або кутоподібного, як і між ділянками головки, при однаковій довжині щетинок, що орієнтовані в двох площинах. Відповідно до винаходу, зубна щітка має такі характеристики Зубна щітка, фронтапьний вигляд якої показано на фіг 1, скпадається з чистящої головки /1/, на якій наявні щетинки /2/,та рукояткового елемента /3/, в якому виділяють шиєчну /4/ та ручну частину /5/.Чистяща головка зубної щітки має 2 ділянки: прямокутну /6/, яка стикається з шийковою частиною, та призматичну Г7І. Призматична ділянка 171 нахилена відносно прямокутної ділянки /6/ на кут а до ЗО град , який утворений між верхнім краем призматичної ділянки та уявним продовженням верхнього краю прямокутної ділянки, а зі сторони щетинкового краю кут взаєморозташування цих ділянок головки д становить 149170 град. Форма чистящоі головки із щетинками може бути любою, але повинна мати такі ділянки У разі варіантів виконання підстрижки щетинкового краю на прямокутній діпянці головки /6/ щетинки можуть бути розташовані в двох площинах - перпендикулярно відносно ПОВЗДОВЖНОІ вісі та під кутом відносно поперечної ВІСІ На призматичній ДІЛЯНЦІ /7/ головки щетинки розташовуються аналогічно. При цьому щетинки мають неоднакову довжину, а контур підстрижки щетинкового краю у фронтальній площині являється прямолінійним горизонтальним /8/. Крім того, щетинки можуть мати і однакову довжину, а контур підстрижки щетинкового краю у такому випадку є кутоподібним /9/. 23409 тобто як і між ділянками головки, ідо показано на фіг.2. Шийкова частина /4/ рукояткового елемента сполучається з прямокутною ділянкою /6/ головки під кутом р, відкритим доверху 140-170 град . При цьому повздовжна вісь прямокутної ділянки головки розташовується під хутом у 15-30 град, із сторони щетинкового краю до шийкової частини.Як окремий випадок повздовжна вісь прямокутної ділянки головки за умов кута р 170 град, та кута у 15 град, може займати горизонтальне положення при фронтальному розташуванні щітки Шийкова частина /4/ рукояткового елемента довга, має 1/2 довжини рукояткового елемента /3/ і в фронтальному розташуванні в напрямку до ручної частини розширяється Крім того, шийкова частина може бути також злегка випуклою. Ручна частина рукояткового елемента /5/ розташована під нахилом і сполучається з шийкового частиною /4/ під кутом ш 150-180 град, та утворює при цьому на нижній поверхні виступ /10/ Форма ручної частини прямокутна, при фронтальному положенні щітки дистальний Ті кінець є вужчим, ніж шийковий. На нижній поверхні у шийкового кінця ручної частини наявна рифлена площадка /11/, яка показана також і на фіг 3, де продемонстровано вигляд зубної щітки знизу Вона відповідає довжині нігтьової фаланги великого пальця Кут/12/ між шийковою та ручною частинами може бути збережений, як це показано на фіг. 1, або бути зрізаним /13/ у вигляді заглиблення овальної форми довжиною до 2,5 см, що показано на фіг 2.Це заглиблення продемонстровано також і на фіг.4, де зубна щітка показана зверху. Воно слугує для розміщення фалангової поверхні великого або вказівного пальця при розвороті щітки відносно своєї вісі. Приклади зубних щіток. Зубна щітка 1 Вона має чистильну головку з щетинками, шийкову частину та ручну частину рукояткового елемента. Головка щітки складається з 2 нерівних ділянок - призматичної та прямокутної Призматична ділянка нахилена в сторону щетинкового краю на кут а 20 град, відносно прямокутної, кут стикання між цими ділянками становить Д 155 град., прямокутна ділянка сполучається з шийковою частиною рукояткового елемента під кутом (5 150 град., а зі сторони щетинкового краю кут у становить 25 град Шийкова частина, що становить 1/2 рукояткового-елємента, стикається з ручною його частиною під кутом ш 150 град На зубній щітці наявні додаткові ергономічні утворення у вигляді виступу, рифленої площадки та зрізаного кута у овал між шийковою та ручною частинами рукояткового елемента. Зубна щітка 2. Вона має головку з прямолінійним горизонтальним контуром підстрижки щетинкового краю при неоднаковій довжині щетинок, що орієнтовані в двох площинах, шийкову частину та ручну частину рукояткового елемента. Головка щітки складається з 2 нерівних ділянок - призматичної та прямокутної. Призматична ділянка нахилена в сторону щетинкового краю на кут а 20 град відносно прямокутної, кут стикання Д між цими ділянками становить 155 град, прямокутна ділянка сполучається з шийковою частиною рукояткового елемента під кутом р 150 град, а зі сторони ще тинкового краю кут 7 становить 25 град. Шийкова частина, що становить 1/4 рукояткового елемента, стикається з ручною його частиною під кутом to 150 град На зубній щітці наявні додаткові ергономічні утворення у виїляді виступу, рифленої площадки та зрізаного кута у овал між шийковою та ручною частинами ОУКОЯТКОВОГО елемента Зубна щітка 3 Вона має головку з кутоподібним, у 140 град., контуром підстрижки щетинкового краю при однаковій довжині щетинок, що орієнтовані в двох площинах, шийкову частину та ручну частину рукояткового елемента Головка щітки складається з 2 нерівних ділянок - призматичної та дещо довшої за неї прямокутної. Призматична ділянка нахилена в сторону щетинкового краю на кут а ЗО град відносно прямокутної, кут стикання Д між цими ділянками становить 140 град , прямокутна ділянка сполучається з шийковою частиною рукояткового епемента під кутом p 140 град., а зі сторони щетинкового краю кут у становить ЗО град. Шийкова частина, що становить 1/4 довжини рукояткового елемента, стикається з ручною його частиною під кутом о» 161 град. На зубній щітці наявні додаткові функціональні утворення, що забезпечуююгв її ергск1" лічнісгь. Зубна щітка 4 Вона складається з головки » прямолінійним гори онтапьним контуром підстрижки щетинкового краю при неоднаковій довжині щетинок, що орієнтовані в двох площинах, шийкову частину та ручну частину рукояткового елемента Головка щітки має 2 нерівні ділянки - прямокутну та дещо більшу за неї призматичну ділянку. Призматична ділянка нахилена в сторону щетинкового краю на кут а ЗО град відносно прямокутної, ку? стикання між цими ділянками становить д 140 град., прямокутна ділянка сполучається з шийковою частиною рукояткового епемента під кутом р 140 град., а зі сторони щетинкового краю кут у становить ЗО град. Шийкова частина, яка становить 1/2 довжини рукояткового елемента, стикається з його ручною частиною під кутом ш 180 град., тобто шийкова частина переходить у ручну частину. На ручній частині наявні виступ та рифлена поверхня для забезпечення ергономічносп щггки [ Зубна щітка 5. Вона має головку з прямолі-* нійним горизонтальним контуром підстрижки щетинкового краю при неоднаковій довжині щетинок, що орієнтовані в двох площинах, шийкову частину та ручну частину рукояткового елемента. Головка складається з призматичної та прямокутної нерівних ділянок, причому прямокутна ділянка дещо довша за призматичну. Призматична ділянка нахилена в сторону щетинкового краю на кут а 10 град. відносно прямокутної, кут стикання між цими ділянками становить д 170 град . прямокутна ділянка сполучається з шийковою частиною рукояткового елемента під кутом р 140 град., а зі сторони щетинкового краю кут у становить 30 град, Шийкова частина рукояткового елемента, яка становить VI його довжини, стикається з його ручною частиною під кутом to 150 град На зубній ЩІТЦІ наявні уступ між частинами рукояткового елемента та рифлена площадка на нижній поверхні ручної частини, що забезпечують функціональність зубної щітки Зубна щітка 6. Вона складається з головки, що має кутоподібний, у 150 град , контур підстриж 23409 ки щетинкового краю при однаковій довжині щетинок, що орієнтовані в двох площинах, шийкову частину та ручну частину рукояткового елемента. Головка виконана з 2 нерівних ділянок - призматичної та прямокутної, яка є довшою Призматична ділянка нахилена в сторону щетинкового краю щітки під кутом а 20 град, відносно прямокутної, кут стикання між цими ділянками А становить 170 град , прямокутна ділянка сполучається з шийковою частиною рукояткового елемента під кутом р 170 град., а зі сторони щетинкового краю кут у становить 15 град. Шийкова частина, довжина якої становить 1/2 довжини рукояткового елемента, стикається з ручною його .частиною під кутом < 160 град На зубній щітці о наявні додаткові ергономічні утворення у вигляді виступу на межі шийкової та ручної частин, рифленої площадки на нижній поверхні ручної частини та зрізаного у овал кута між цими частинами. Приклад використання зубної щітки Зубну щітку беруть в праву руку. При цьому 4 пальці затискають ручну частину /5/ рукояткового елемента /3/ зверху, а великий палець, розміщуючись на рифленій поверхні /11/, контактує з виступом /10/. При цьому вказівний палець може розміщуватись як на куп /12/, так І на заглибленні /13/. В такому положенні чистять передню та ліву бокову частину зубної дуги. За рахунок призматичної своєї ділянки /7/ головка /1/ підходить до найглибше розташованих в ротовій порожним зубів, забезпечуючи чистку задньо-бокових та задніх поверхонь 7 або 8 корінних зубів. Входженню призматичної ділянки головки в простір поза корінними зубами служить не тільки призматична ділянка головки, але й її розташування під кутом та орієнтація щетинок. У разі чищення правої половини зубного ряду зубна щітка повертається відносно своєї вісі При цьому вказівний палець розташовується на нижній поверхні щітки в області рифленої площадки /11/та виступу/10/, а великий палець в області кута сполучення /12/ або овального заглиблення замість нього /13/ між шийковою та ручною частинами. Сполучення голівки з шийковою частиною під кутом є своєрідним ричагом, що забезпечує відведення щоки в сторону під час чищення найглибше розташованих зубів в ротовій порожнині. Для чищення жувальних та язикових поверхонь зубів щітку повертають відносно своєї вісі з виступом та рифленою площадкою. Зубна щітка з розташованими під кутами її складовими, забезпечує її функціональність в порожнині рота у разі змін напрямку рухів під час процедури чищення. Зубна щітка мас наступні переваги: 1. Дозволяє чистити задньо-бокові та задні поверхні зубів, що найглибше розташовані в ротовій порожнині. 2. За рахунок орієнтації щетинок формує більшу чистящу силу на одиницю поверхні зуба, що найважливіше для вилучення зубного нальоту з задніх та задньо-бокових поверхонь 7 або 8 корінних зубів. 3. Наявність вигнутої форми голівки, орієнтація частин ГОЛІВКИ під кутами забезпечує функціональну активність щітки в порожнині рота. 4. Щітка за рахунок додаткових функціональних утворень займає зручне положення в руці та не викликає напруження м'язів кисті та великого пальця, тобто є ергономічною. 5. Дозволяє ефективно чистити весь зубний ряд незалежно від частини зубної дуги та поверхні зубів. 6. Щітка триваліша в користуванні за рахунок орієнтації щетинок, яка протилежна їх деформації, що відбувається під час використання зубних щіток. Фіг. 2 23409 \ Фіг.З г С \ Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 {03122)3-72-89 (03122)2-57-03
