Наддолотний перевідник

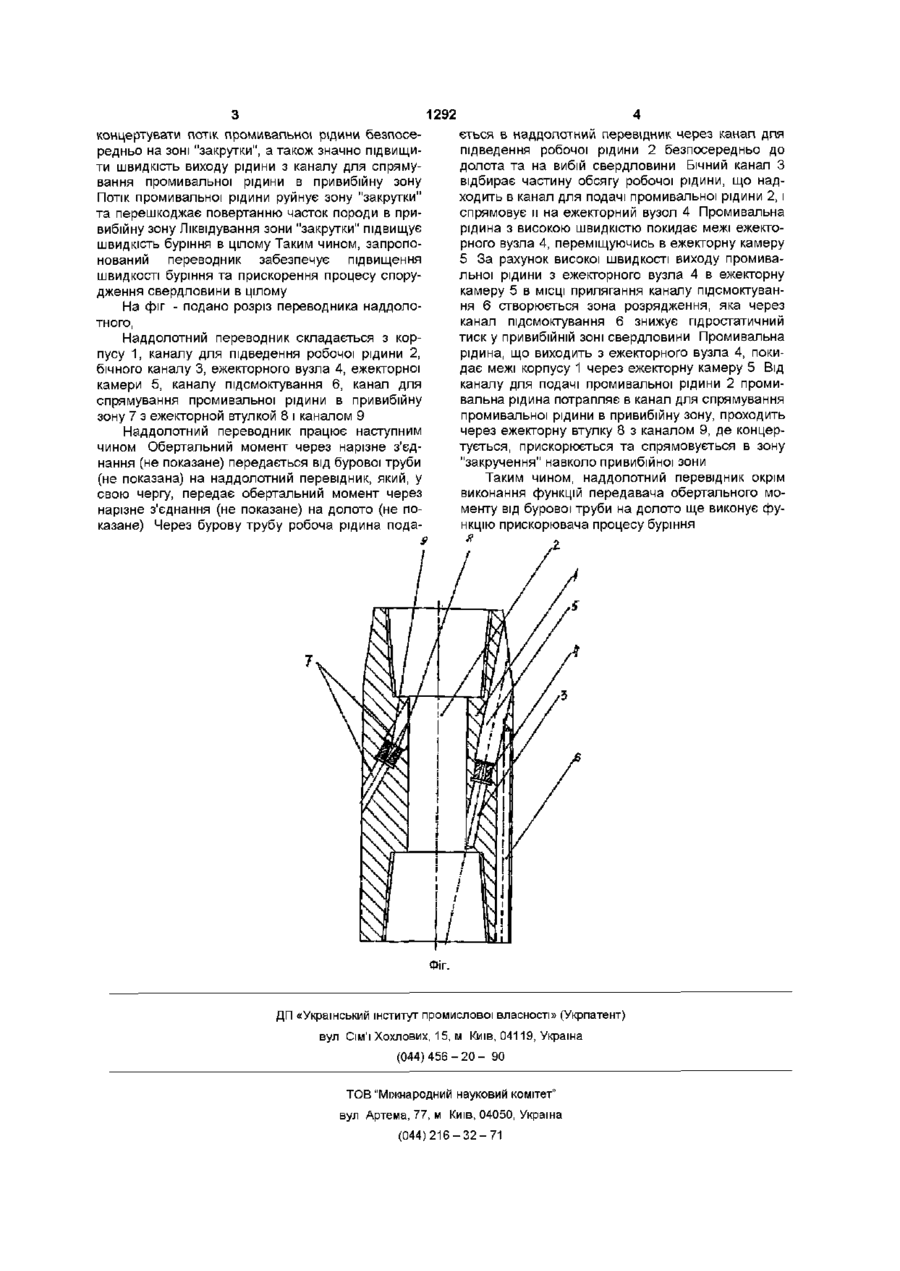

1 Наддолотний перевідник, який містить корпус з виконаним в ньому каналом для подачі промивальної рідини до долота і бічними каналами, сполученими з каналами для підсмоктування, який відрізняється тим, що в корпусі додатково виконано щонайменше один канал для спрямування промивальної рідини в привибійну зону, який розташовано під кутом до осі наддолотного перевідника 2 Наддолотний перевідник за п 1, який відрізняється тим, що в каналі для спрямування промивальної рідини в привибійну зону з можливістю заміни розташовано ежекторну втулку 3 Наддолотний перевідник за п 2, який відрізняється тим, що ежекторна втулка виконана у формі зрізаного конуса 4 Наддолотний перевідник за пп 2, 3, який відрізняється тим, що ежекторна втулка містить канал, поздовжній переріз якого виконано у формі рівнобокої трапеції Корисна модель стосується гірничодобувної промисловості, зокрема нафтогазови добутку, і застосовується у бурових установках для передачі обертального моменту та подачі промивальної рідини від бурової на долото Відомий наддолотний переводник, прийнятий за прототип, який містить корпус з виконаним в ньому каналом для подачі промивальної рідини до долота, бічними каналами, сполученими з каналами для підсмоктування (Патент України № 1031 від 23 01 2001 р Е21В17/00) Недоліком даної конструкції наддолотного переводника є його нездатність значно підвищити швидкість буріння В основу корисної моделі покладено завдання збільшення швидкості буріння шляхом руйнування зони закрутки біля привибійної зони Поставлена завдання вирішується тим, що у наддолотному переводнику, який містить корпус з виконаним в ньому каналом для подачі промивальної рідини до долота, бічними каналами, сполученими з каналами для підсмоктування, згідно корисної моделі, в корпусі додатково виконано щонайменше один канал для спрямування промивальної рідини в привибійну зону, який розташовано під кутом до осі наддолотного переводника В каналі для спрямування промивальної рідини в привибійну зону з можливістю заміни розташовано ежекторну втулку Ежекторна втулка виконана у формі зрізаного конусу Ежекторна втулка містить канал, поздовжній переріз якого виконано у формі рівнобокої трапеції Промивальна рідина по каналу для подачі промивальної рідини поступає в привибійну зону, ВІДКІЛЯ по навколотрубному простору просувається доверху В привибійній зоні та біля неї за рахунок взаємодії потоків протилежних напрямків утворюється так звана зона "закрутки" Промивальна рідина закручується біля привибійної зони і частина промивальної рідини з мікрочастинками породи повертається до привибійної зони Тобто частина породи повертається до привибійної зони і породоруйнувальному інструменту доводиться знову працювати з цією породою Це затримує просування інструменту до глибини свердловини, тобто знижує швидкість буріння Канал для спрямування промивальної рідини в привибійну зону призначений для направлення потоку промивної рідини на так звану зону "закрутку" промивної рідини В каналі для спрямування промивальної рідини в привибійну зону розташовано ежекторну втулку, яка виконана у формі зрізаного конуса Конічна форма втулки дозволяє надійно розташувати тт в корпусі наддолотного переводника Ежекторна втулка містить канал, поздовжній переріз якого виконано у формі рівнобокої трапеції Це дозволяє о> 1292 концертувати потік промивальної рідини безпосередньо на зоні "закрутки", а також значно підвищити швидкість виходу рідини з каналу для спрямування промивальної рідини в привибійну зону Потік промивальної рідини руйнує зону "закрутки" та перешкоджає повертанню часток породи в привибійну зону Ліквідування зони "закрутки" підвищує швидкість буріння в цілому Таким чином, запропонований переводник забезпечує підвищення швидкості буріння та прискорення процесу спорудження свердловини в цілому На фіг - подано розріз переводника наддолотного, Наддолотний переводник складається з корпусу 1, каналу для підведення робочої рідини 2, бічного каналу 3, ежекторного вузла 4, ежекторної камери 5, каналу підсмоктування 6, канал для спрямування промивальної рідини в привибійну зону 7 з ежекторной втулкой 8 і каналом 9 Наддолотний переводник працює наступним чином Обертальний момент через нарізне з'єднання (не показане) передається від бурової труби (не показана) на наддолотний перевідник, який, у свою чергу, передає обертальний момент через нарізне з'єднання (не показане) на долото (не показане) Через бурову трубу робоча рідина пода ється в наддолотний перевідник через канал для підведення робочої рідини 2 безпосередньо до долота та на вибій свердловини Бічний канал З відбирає частину обсягу робочої рідини, що надходить в канал для подачі промивальної рідини 2, і спрямовує и на ежекторний вузол 4 Промивальна рідина з високою швидкістю покидає межі ежекторного вузла 4, переміщуючись в ежекторну камеру 5 За рахунок високої швидкості виходу промивальної рідини з ежекторного вузла 4 в ежекторну камеру 5 в МІСЦІ прилягання каналу підсмоктування 6 створюється зона розрядження, яка через канал підсмоктування 6 знижує гідростатичний тиск у привибійній зоні свердловини Промивальна рідина, що виходить з ежекторного вузла 4, покидає межі корпусу 1 через ежекторну камеру 5 Від каналу для подачі промивальної рідини 2 промивальна рідина потрапляє в канал для спрямування промивальної рідини в привибійну зону, проходить через ежекторну втулку 8 з каналом 9, де концертується, прискорюється та спрямовується в зону "закручення" навколо привибійної зони Таким чином, наддолотний перевідник окрім виконання функцій передавача обертального моменту від бурової труби на долото ще виконує функцію прискорювача процесу буріння я Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
