Канал автоматичного супроводження літальних апаратів за напрямком для лівс з можливістю розпізнавання ла

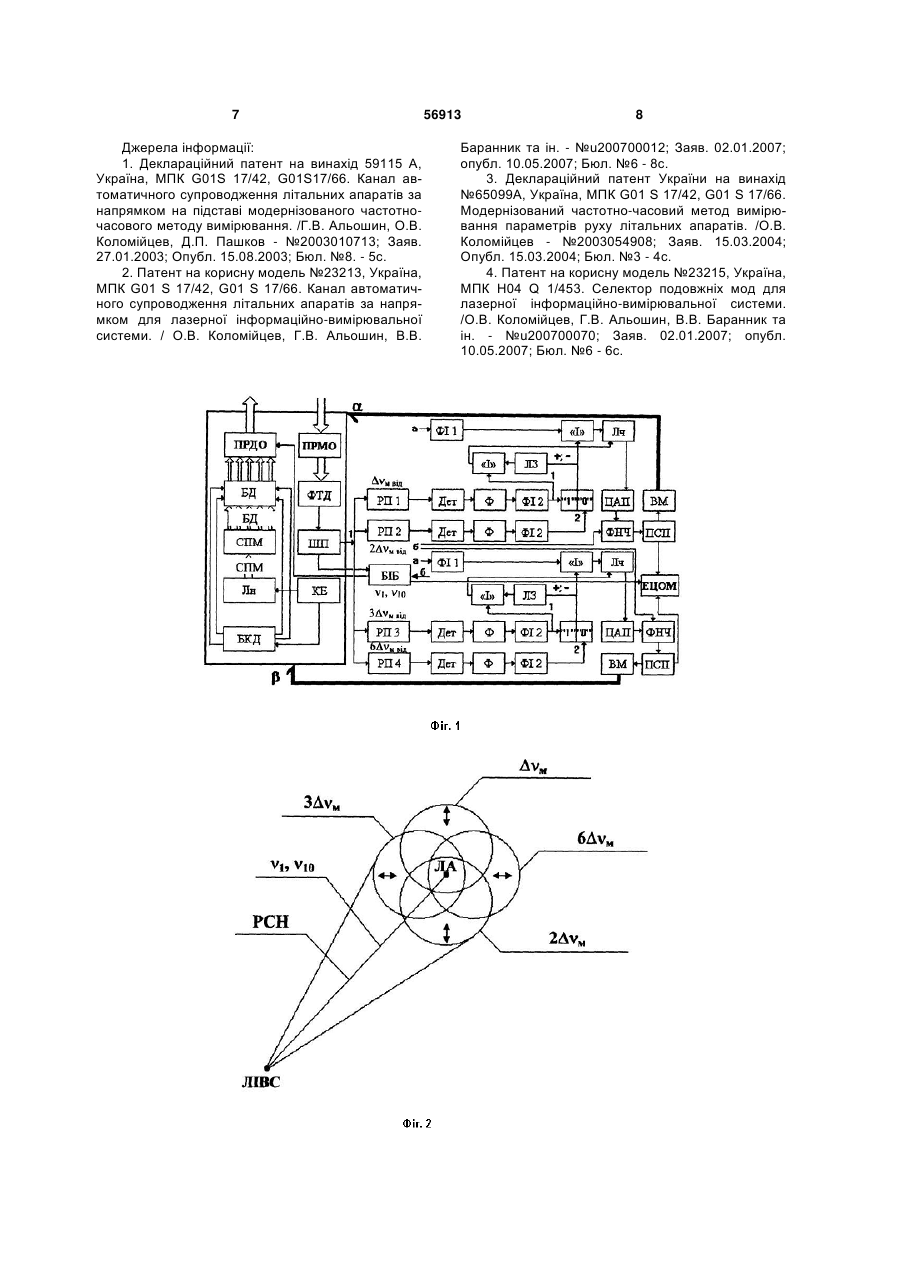

Канал автоматичного супроводження літальних апаратів за напрямком для ЛІВС з можливістю розпізнавання ЛА, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, пере 3 взаємозв'язку з ЛА, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1”|„0”), схеми „і”, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) літального апарату для уточнення похибки збігу по кутах. Недоліком каналу-прототипу є те, що канал не може розпізнавати ЛА. В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком для ЛІВС з можливістю розпізнавання ЛА, який дозволить здійснювати інформаційний взаємозв'язок з ЛА, одночасно при стійкому його кутовому автосупроводженні з високою точністю вимірювати кути азимута  і міста  у широкому діапазоні дальностей, починаючи з початкового моменту його польоту та, в разі необхідності, розпізнавати ЛА. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок для інформаційного взаємозв'язку з ЛА, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1”|„0”), схеми „і”, лінії затримки, лічильники, цифроаналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах, після ШП замість ІБ введено багатофункціональний інформаційний блок (БІБ) для інформаційного взаємозв'язку з ЛА та, в разі необхідності, його розпізнавання. Побудова каналу автоматичного супроводження літальних апаратів за напрямком для ЛІВС з можливістю розпізнавання ЛА пов'язана з використанням МЧЧМВ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає в здійснені інформаційного взаємозв'язку з ЛА, при одночасному його стійкому кутовому автосупроводженні - вимірюванні з високою точністю кутів азимута і міста у широкому діапазоні дальностей, починаючи з початкового моменту польоту ЛА та, в разі необхідності, його розпізнавання. На Фіг.1 приведена узагальнена структурна схема запропонованого каналу АСН, де: а - введення опорного сигналу з частотою м (3м) ла 56913 4 зера-передавача; б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей ' і ') ЛА для уточнення похибки збігу по кутах каналів. На Фіг.2 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя ДС лазерного випромінювання в ортогональних площинах. На Фіг.3 приведені епюри напруг з виходів блоків каналу АСН. На Фіг.4 приведені епюри напруг з виходів блоків каналу АСН, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На Фіг.5 приведено кут відхилення ЛА від РСН відносно ЛІВС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком для ЛІВС з можливістю розпізнавання ЛА містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок для інформаційного взаємозв'язку з ЛА та, в разі необхідності, його розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1”|„0”), схеми „і”, лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронноцифрову обчислювальну машину та а - введення опорного сигналу з частотою м передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком для ЛІВС з можливістю розпізнавання ЛА полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання YAG:Nd3+ - лазера (або лазера з найбільш кращими показниками) (Лн) за допомогою СПМ [4] виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючихся 4-х парціальних діаграм спрямованості, за умовою використання комбінацій подовжніх мод («підфарбованих» різницевими частотами міжмодових биттів) 54=5-4=м, 97=9-7=2м, 63=63=3м, 82=8-2=6м; - інформаційного каналу зв'язку, за умови використання сигналу на несучих частотах 1, 10. Сигнал несучих частот 1 і 10, минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує інформаційний сигнал, що передається на ЛА (взаємозв'язок) (Фіг.1, 2). Водночас, сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на БД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогона 5 льних площин (Фіг.1, 2). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від КЕ. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скануємі точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У, при цьому несучі частоти (моди) 1 та 10 - проходять вдовж РСН (Фіг.2). Прийняті ПРМО від ЛА інформаційні та, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в БІБ для обробки інформації, що приймається від ЛА; - по РП, які настроєні на відповідні частоти: м, 2м, 3м, 6м. При цьому імпульсні сигнали радіочастоти, що надходять з Pм від і РП2м від - формують сигнал похибки по куту , а РП3м від і РП6м від - по куту . Формування сигналу похибки по куту  полягає в наступному. Введення імпульсного сигналу (а) з опорного каналу vм, перетвореного ФІ1 у «пачки» опорних імпульсів на частоті м оп, надходить на схему «І». Виділений і посилений імпульсний сигнал з РПм від частоти міжмодових биттів м від (Фіг.3, 4), детектується Дет, у виді огинаючей сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точках переходів періодів сканування в імпульси (один імпульс за період сканування), надходить на тригер «1», перекидуючи його. У цей же час, виділений і посилений РП2м від імпульсний сигнал частоти міжмодових биттів 2м від детектується, виділяючи огинаючу сигналу, що змінюється за таким же законом і, проходячи Ф, перетворюються у ФІ2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер «0», встановлюючи його у вихідний стан. Задача виміру часового інтервалу в схемі «І» із заданою точністю, полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми «І». У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають початок і кінець відліку часового інтервалу є граничне значення Uп (порогове значення напруги) (Фіг.4). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми «І», регулюється проходження імпульсів у схемі «І» від ФІ1, тобто відбувається виділення «пачок» імпульсів, число яких пропорційно куту відхилення ЛА від РСН 56913 6 (Фіг.4, 5). Підраховані лічильником імпульси, перетворюються ЦАП в аналоговий сигнал похибки з необхідним знаком, що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Відфільтрований у ФНЧ і посилений підсилювачем сигналу похибки, отриманий сигнал відпрацьовується за допомогою виконавчого механізму (), надходить від ПСП на вхід ЕЦОМ та виділяється в ній у вигляді числа, пропорційного вимірюваному куту азимута . Якщо ЛА знаходиться вище РСН, то на схему «І» першим надходить імпульс з ФІ2 міжмодової частоти м від, а на тригер надходить другим імпульс з ФІ2 міжмодової частоти м від (Фіг.1, 3-5). На схему «І» від тригера подається строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом рахунка імпульсів частоти міжмодових биттів м. Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки («+» або «-»). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 2м від, а другим - з каналу м від. Визначення знаку «+» або «-», або сторони відхилення ЛА від РСН (Фіг.1; 4а, б) складається в наступному. Якщо ЛА знаходиться вище РСН, то імпульс 1 (Фіг.1, 4а) від каналу м від випереджає імпульс 2 каналу 2м від. Оскільки строб від тригера затримується на час, що перевищує тривалість імпульсу 1 (або 2), то схема збігів «І» не спрацьовує, тому що імпульс 1 не збігається в часі з даним стробом. Знак сигналу похибки по куту  залишається позитивним («+»). Якщо ЛА знаходиться нижче РСН (Фіг.4б), то імпульс 1 відстає від імпульсу 2, тому збігається в часі зі стробом. Схема «І» спрацьовує і змінює знак («-» або полярність) напруги сигналу похибки по куту . Імпульс зі схеми «І» подається на знаковий розряд лічильника імпульсів з частотою м. Число імпульсів у лічильнику пропорційно куту відхилення  від РСН. Форматування сигналу похибки по куту  відбувається таким же чином, як для сигналу похибки по куту . Виконавчі механізми по азимуту ВМ і місту ВМ розвертають приймально-передавальну платформу таким чином, щоб ЛА знаходився на РСН каналу АСН, тобто на РСН сумарної ДС лазерного випромінювання (Фіг.2, 6). Відображення інформації, що приймається (передається) від ЛА та обробка (вимірювання) кутів азимута  і міста  відбувається в ЕЦОМ. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БІБ для розпізнавання літального апарату, за яким ведеться стеження. 7 Джерела інформації: 1. Деклараційний патент на винахід 59115 А, Україна, МПК G01S 17/42, G01S17/66. Канал автоматичного супроводження літальних апаратів за напрямком на підставі модернізованого частотночасового методу вимірювання. /Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков - №2003010713; Заяв. 27.01.2003; Опубл. 15.08.2003; Бюл. №8. - 5с. 2. Патент на корисну модель №23213, Україна, МПК G01 S 17/42, G01 S 17/66. Канал автоматичного супроводження літальних апаратів за напрямком для лазерної інформаційно-вимірювальної системи. / О.В. Коломійцев, Г.В. Альошин, В.В. 56913 8 Баранник та ін. - №u200700012; Заяв. 02.01.2007; опубл. 10.05.2007; Бюл. №6 - 8с. 3. Деклараційний патент України на винахід №65099А, Україна, МПК G01 S 17/42, G01 S 17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. /О.В. Коломійцев - №2003054908; Заяв. 15.03.2004; Опубл. 15.03.2004; Бюл. №3 - 4с. 4. Патент на корисну модель №23215, Україна, МПК Н04 Q 1/453. Селектор подовжніх мод для лазерної інформаційно-вимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. - №u200700070; Заяв. 02.01.2007; опубл. 10.05.2007; Бюл. №6 - 6с. 9 Комп’ютерна верстка М. Ломалова 56913 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
