Канал автоматичного супроводження літальних апаратів за напрямком з можливістю розпізнавання ла для лвс

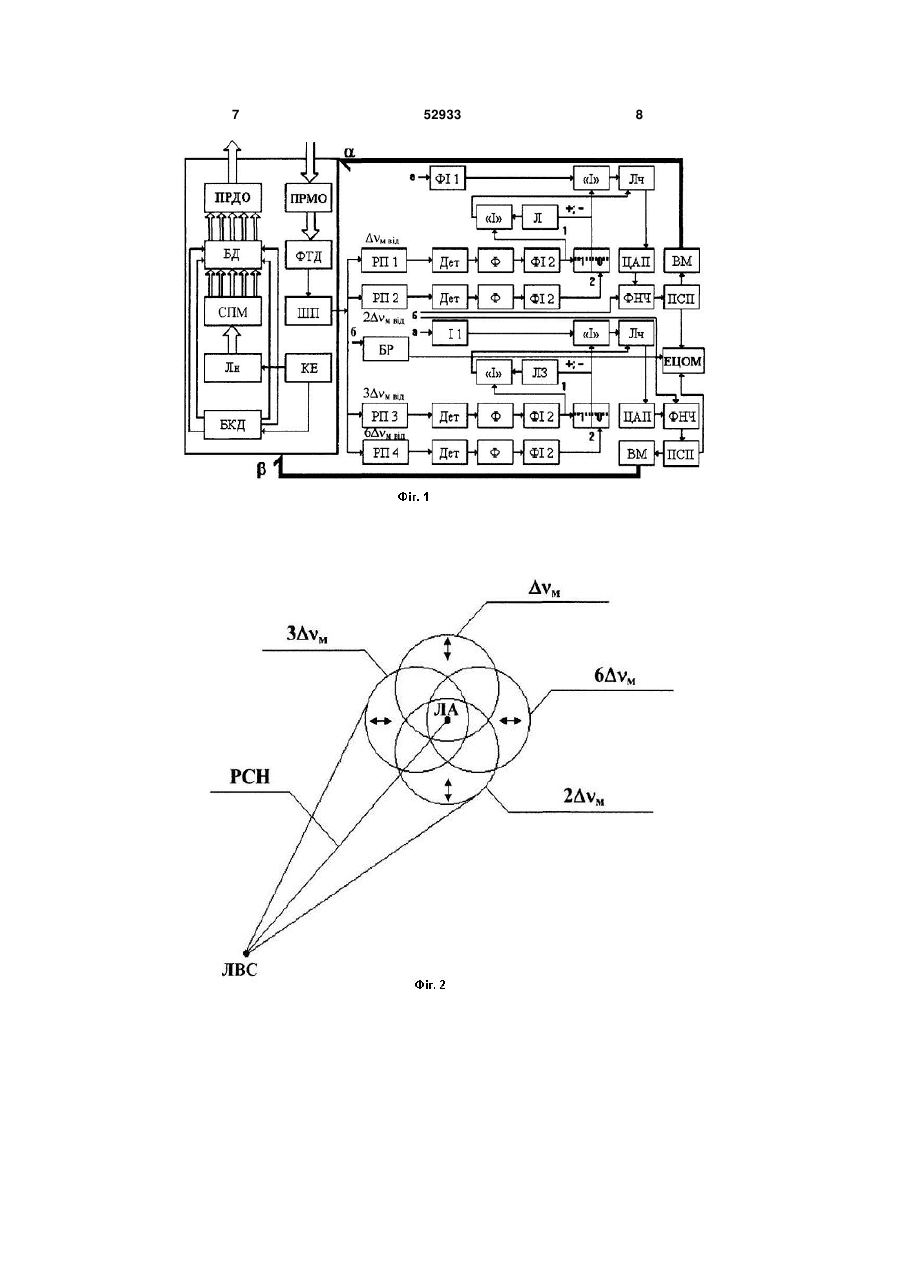

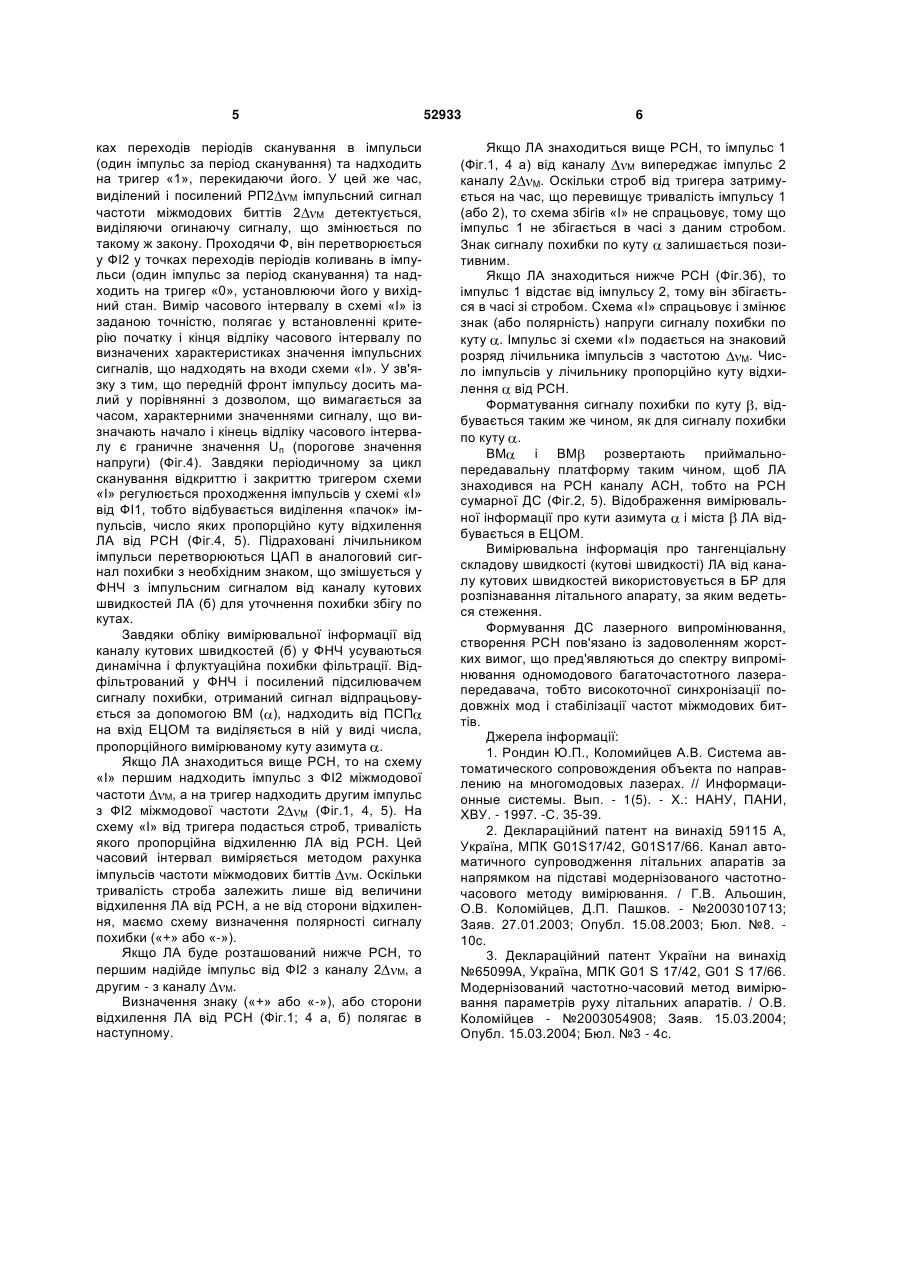

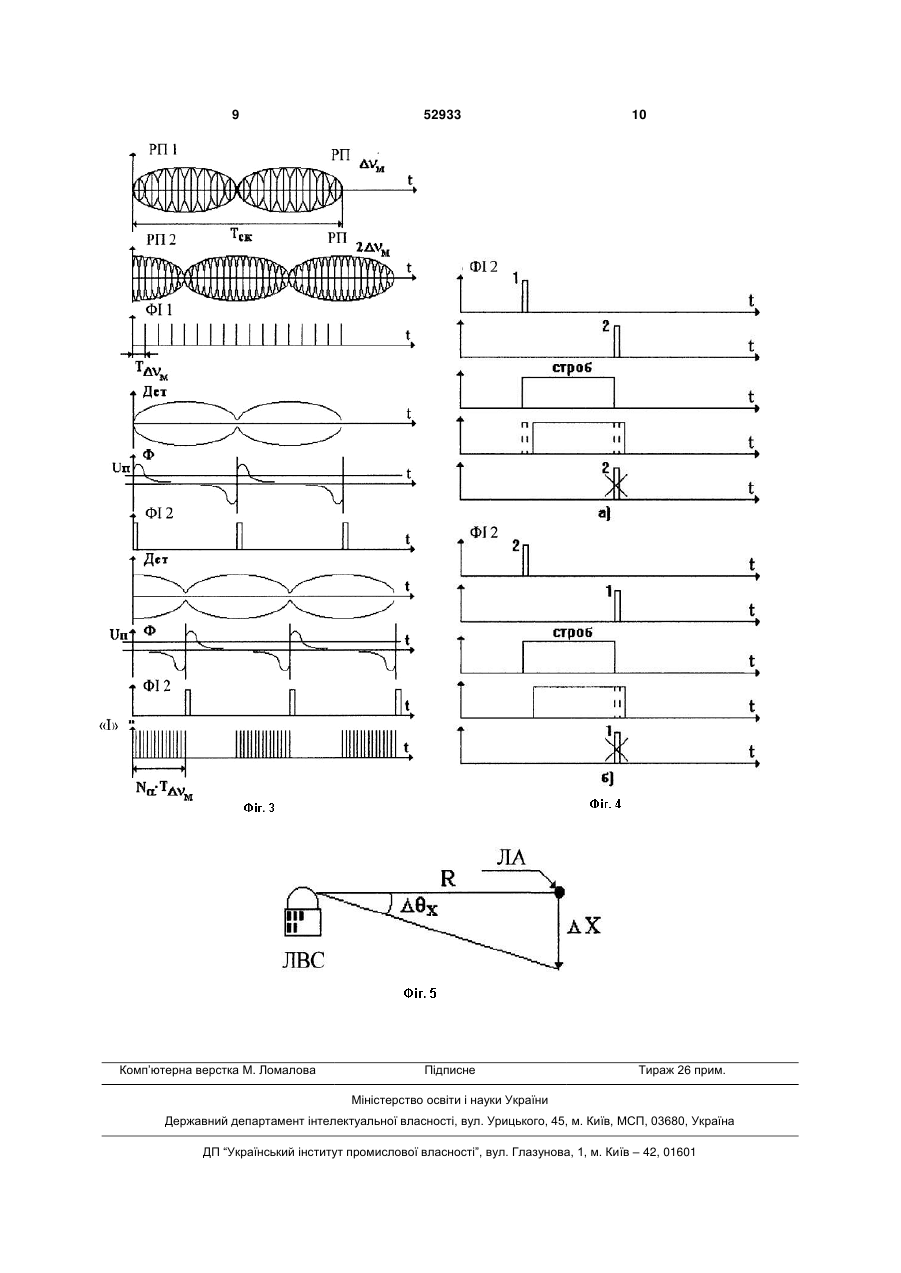

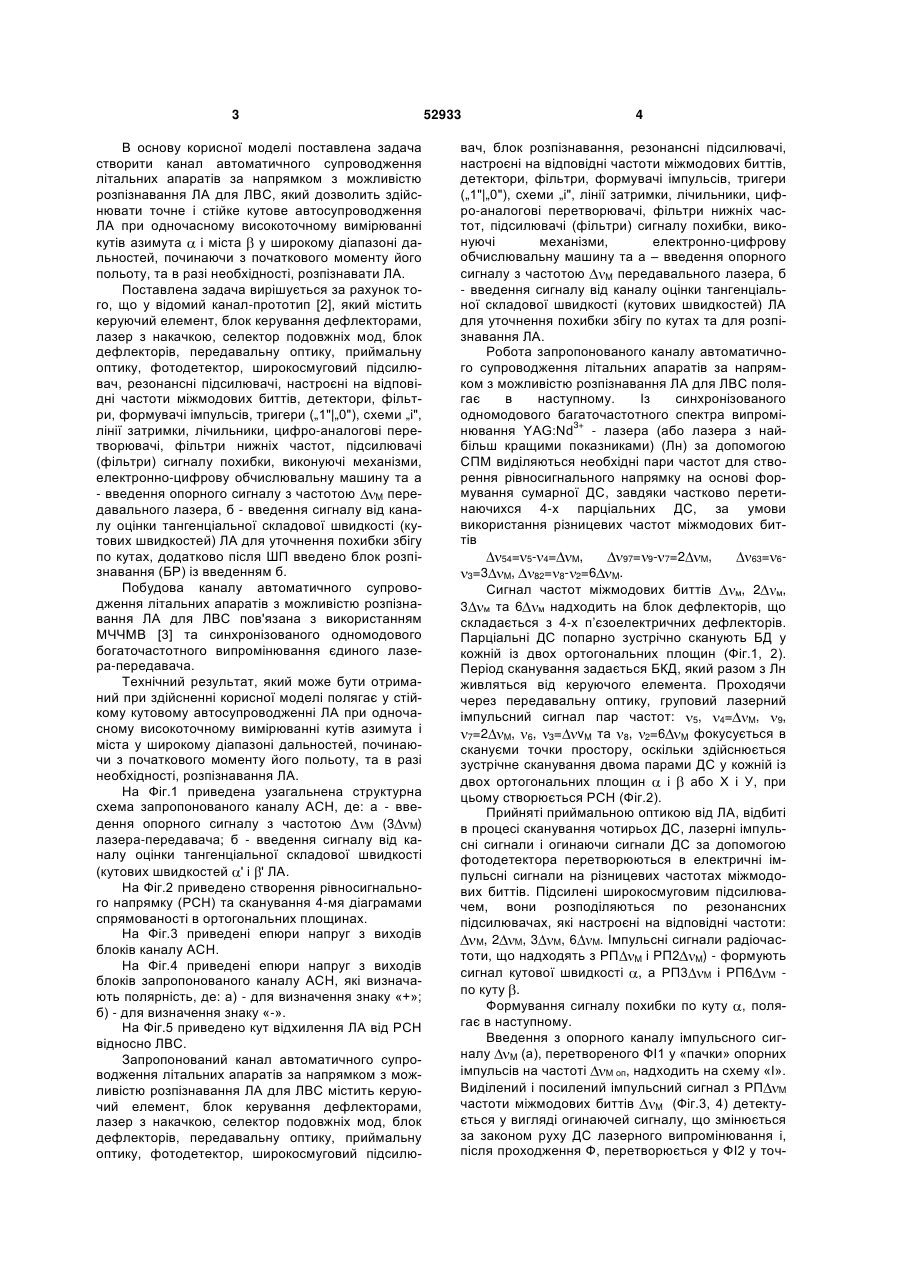

Канал автоматичного супроводження літальних апаратів за напрямком з можливістю розпізнавання ЛА для ЛВС, який містить керуючий елемент, блок керування дефлекторами, лазер з 3 В основу корисної моделі поставлена задача створити канал автоматичного супроводження літальних апаратів за напрямком з можливістю розпізнавання ЛА для ЛВС, який дозволить здійснювати точне і стійке кутове автосупроводження ЛА при одночасному високоточному вимірюванні кутів азимута і міста у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, та в разі необхідності, розпізнавати ЛА. Поставлена задача вирішується за рахунок того, що у відомий канал-прототип [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1"|„0"), схеми „і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а - введення опорного сигналу з частотою M передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах, додатково після ШП введено блок розпізнавання (БР) із введенням б. Побудова каналу автоматичного супроводження літальних апаратів з можливістю розпізнавання ЛА для ЛВС пов'язана з використанням МЧЧМВ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у стійкому кутовому автосупроводженні ЛА при одночасному високоточному вимірюванні кутів азимута і міста у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, та в разі необхідності, розпізнавання ЛА. На Фіг.1 приведена узагальнена структурна схема запропонованого каналу АСН, де: а - введення опорного сигналу з частотою M (3 M) лазера-передавача; б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей ' і ' ЛА. На Фіг.2 приведено створення рівносигнального напрямку (РСН) та сканування 4-мя діаграмами спрямованості в ортогональних площинах. На Фіг.3 приведені епюри напруг з виходів блоків каналу АСН. На Фіг.4 приведені епюри напруг з виходів блоків запропонованого каналу АСН, які визначають полярність, де: а) - для визначення знаку «+»; б) - для визначення знаку «-». На Фіг.5 приведено кут відхилення ЛА від РСН відносно ЛВС. Запропонований канал автоматичного супроводження літальних апаратів за напрямком з можливістю розпізнавання ЛА для ЛВС містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилю 52933 4 вач, блок розпізнавання, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, детектори, фільтри, формувачі імпульсів, тригери („1"|„0"), схеми „і", лінії затримки, лічильники, цифро-аналогові перетворювачі, фільтри нижніх частот, підсилювачі (фільтри) сигналу похибки, виконуючі механізми, електронно-цифрову обчислювальну машину та а – введення опорного сигналу з частотою M передавального лазера, б - введення сигналу від каналу оцінки тангенціальної складової швидкості (кутових швидкостей) ЛА для уточнення похибки збігу по кутах та для розпізнавання ЛА. Робота запропонованого каналу автоматичного супроводження літальних апаратів за напрямком з можливістю розпізнавання ЛА для ЛВС полягає в наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання YAG:Nd3+ - лазера (або лазера з найбільш кращими показниками) (Лн) за допомогою СПМ виділяються необхідні пари частот для створення рівносигнального напрямку на основі формування сумарної ДС, завдяки частково перетинаючихся 4-х парціальних ДС, за умови використання різницевих частот міжмодових биттів 54= 5- 4= M, 97= 9- 7=2 M, 63= 63=3 M, 82= 8- 2=6 M. Сигнал частот міжмодових биттів м, 2 м, 3 м та 6 м надходить на блок дефлекторів, що складається з 4-х п’єзоелектричних дефлекторів. Парціальні ДС попарно зустрічно сканують БД у кожній із двох ортогональних площин (Фіг.1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через передавальну оптику, груповий лазерний імпульсний сигнал пар частот: 5, 4= M, 9, vM та 8, 2=6 M фокусується в 7=2 M, 6, 3= скануєми точки простору, оскільки здійснюється зустрічне сканування двома парами ДС у кожній із двох ортогональних площин і або X і У, при цьому створюється РСН (Фіг.2). Прийняті приймальною оптикою від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючи сигнали ДС за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються по резонансних підсилювачах, які настроєні на відповідні частоти: M, 2 M, 3 M, 6 M. Імпульсні сигнали радіочастоти, що надходять з РП M і РП2 M) - формують сигнал кутової швидкості , а РП3 M і РП6 M по куту . Формування сигналу похибки по куту , полягає в наступному. Введення з опорного каналу імпульсного сигналу M (а), перетвореного ФІ1 у «пачки» опорних імпульсів на частоті M оп, надходить на схему «І». Виділений і посилений імпульсний сигнал з РП M частоти міжмодових биттів M (Фіг.3, 4) детектується у вигляді огинаючей сигналу, що змінюється за законом руху ДС лазерного випромінювання і, після проходження Ф, перетворюється у ФІ2 у точ 5 ках переходів періодів сканування в імпульси (один імпульс за період сканування) та надходить на тригер «1», перекидаючи його. У цей же час, виділений і посилений PП2 M імпульсний сигнал частоти міжмодових биттів 2 M детектується, виділяючи огинаючу сигналу, що змінюється по такому ж закону. Проходячи Ф, він перетворюється у ФІ2 у точках переходів періодів коливань в імпульси (один імпульс за період сканування) та надходить на тригер «0», установлюючи його у вихідний стан. Вимір часового інтервалу в схемі «І» із заданою точністю, полягає у встановленні критерію початку і кінця відліку часового інтервалу по визначених характеристиках значення імпульсних сигналів, що надходять на входи схеми «І». У зв'язку з тим, що передній фронт імпульсу досить малий у порівнянні з дозволом, що вимагається за часом, характерними значеннями сигналу, що визначають начало і кінець відліку часового інтервалу є граничне значення Uп (порогове значення напруги) (Фіг.4). Завдяки періодичному за цикл сканування відкриттю і закриттю тригером схеми «І» регулюється проходження імпульсів у схемі «І» від ФІ1, тобто відбувається виділення «пачок» імпульсів, число яких пропорційно куту відхилення ЛА від РСН (Фіг.4, 5). Підраховані лічильником імпульси перетворюються ЦАП в аналоговий сигнал похибки з необхідним знаком, що змішується у ФНЧ з імпульсним сигналом від каналу кутових швидкостей ЛА (б) для уточнення похибки збігу по кутах. Завдяки обліку вимірювальної інформації від каналу кутових швидкостей (б) у ФНЧ усуваються динамічна і флуктуаційна похибки фільтрації. Відфільтрований у ФНЧ і посилений підсилювачем сигналу похибки, отриманий сигнал відпрацьовується за допомогою ВМ ( ), надходить від ПСП на вхід ЕЦОМ та виділяється в ній у виді числа, пропорційного вимірюваному куту азимута . Якщо ЛА знаходиться вище РСН, то на схему «І» першим надходить імпульс з ФІ2 міжмодової частоти M, а на тригер надходить другим імпульс з ФІ2 міжмодової частоти 2 M (Фіг.1, 4, 5). На схему «І» від тригера подасться строб, тривалість якого пропорційна відхиленню ЛА від РСН. Цей часовий інтервал виміряється методом рахунка імпульсів частоти міжмодових биттів M. Оскільки тривалість строба залежить лише від величини відхилення ЛА від РСН, а не від сторони відхилення, маємо схему визначення полярності сигналу похибки («+» або «-»). Якщо ЛА буде розташований нижче РСН, то першим надійде імпульс від ФІ2 з каналу 2 M, а другим - з каналу M. Визначення знаку («+» або «-»), або сторони відхилення ЛА від РСН (Фіг.1; 4 а, б) полягає в наступному. 52933 6 Якщо ЛА знаходиться вище РСН, то імпульс 1 (Фіг.1, 4 а) від каналу M випереджає імпульс 2 каналу 2 M. Оскільки строб від тригера затримується на час, що перевищує тривалість імпульсу 1 (або 2), то схема збігів «І» не спрацьовує, тому що імпульс 1 не збігається в часі з даним стробом. Знак сигналу похибки по куту залишається позитивним. Якщо ЛА знаходиться нижче РСН (Фіг.3б), то імпульс 1 відстає від імпульсу 2, тому він збігається в часі зі стробом. Схема «І» спрацьовує і змінює знак (або полярність) напруги сигналу похибки по куту . Імпульс зі схеми «І» подається на знаковий розряд лічильника імпульсів з частотою M. Число імпульсів у лічильнику пропорційно куту відхилення від РСН. Форматування сигналу похибки по куту , відбувається таким же чином, як для сигналу похибки по куту . ВМ і ВМ розвертають приймальнопередавальну платформу таким чином, щоб ЛА знаходився на РСН каналу АСН, тобто на РСН сумарної ДС (Фіг.2, 5). Відображення вимірювальної інформації про кути азимута і міста ЛА відбувається в ЕЦОМ. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БР для розпізнавання літального апарату, за яким ведеться стеження. Формування ДС лазерного випромінювання, створення РСН пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Рондин Ю.П., Коломийцев А.В. Система автоматического сопровождения объекта по направлению на многомодовых лазерах. // Информационные системы. Вып. - 1(5). - X.: НАНУ, ПАНИ, ХВУ. - 1997. -С. 35-39. 2. Деклараційний патент на винахід 59115 А, Україна, МПК G01S17/42, G01S17/66. Канал автоматичного супроводження літальних апаратів за напрямком на підставі модернізованого частотночасового методу вимірювання. / Г.В. Альошин, О.В. Коломійцев, Д.П. Пашков. - №2003010713; Заяв. 27.01.2003; Опубл. 15.08.2003; Бюл. №8. 10с. 3. Деклараційний патент України на винахід №65099А, Україна, МПК G01 S 17/42, G01 S 17/66. Модернізований частотно-часовий метод вимірювання параметрів руху літальних апаратів. / О.В. Коломійцев - №2003054908; Заяв. 15.03.2004; Опубл. 15.03.2004; Бюл. №3 - 4с. 7 52933 8 9 Комп’ютерна верстка М. Ломалова 52933 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
