Спосіб відображення інформації про час “сегментовані стрілки”

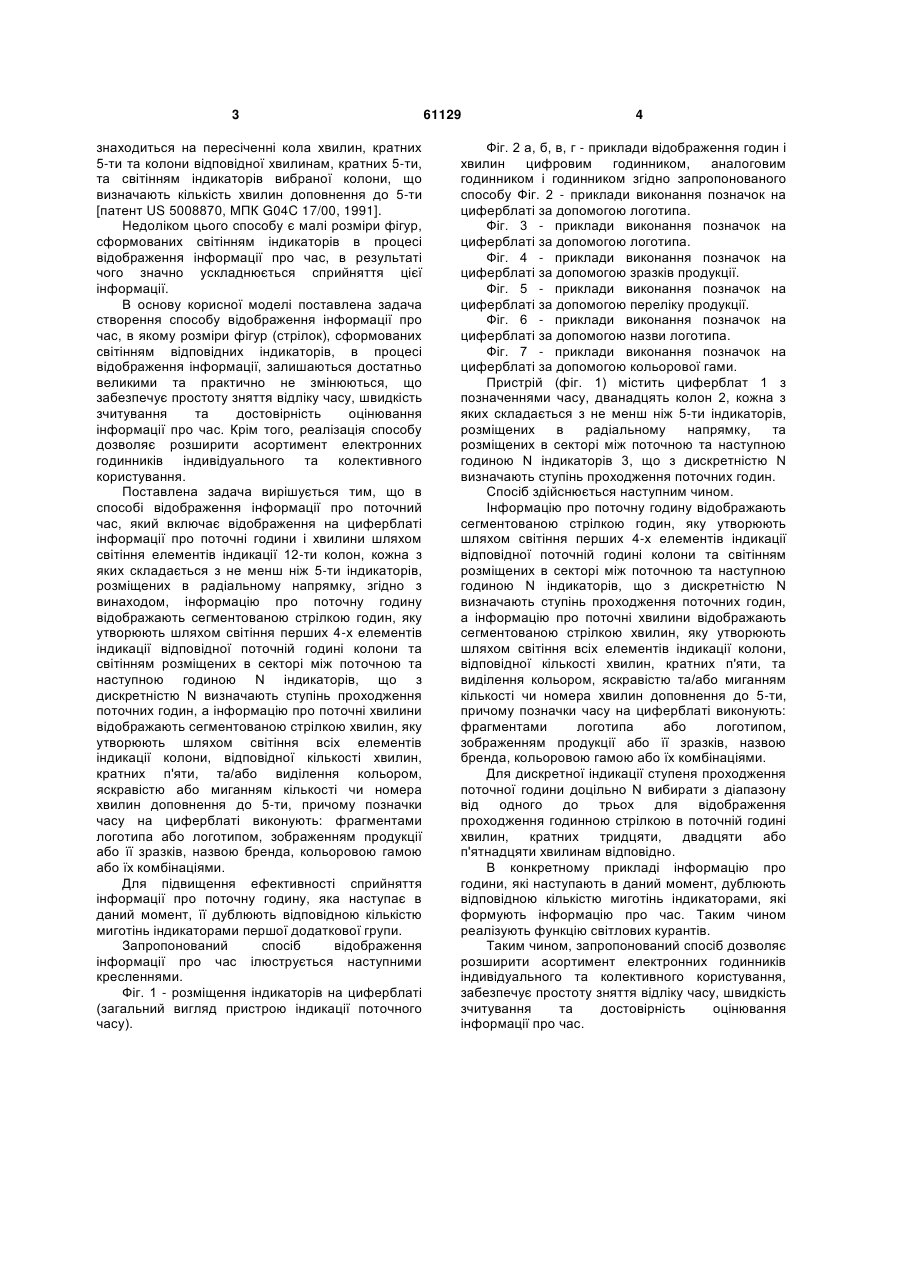

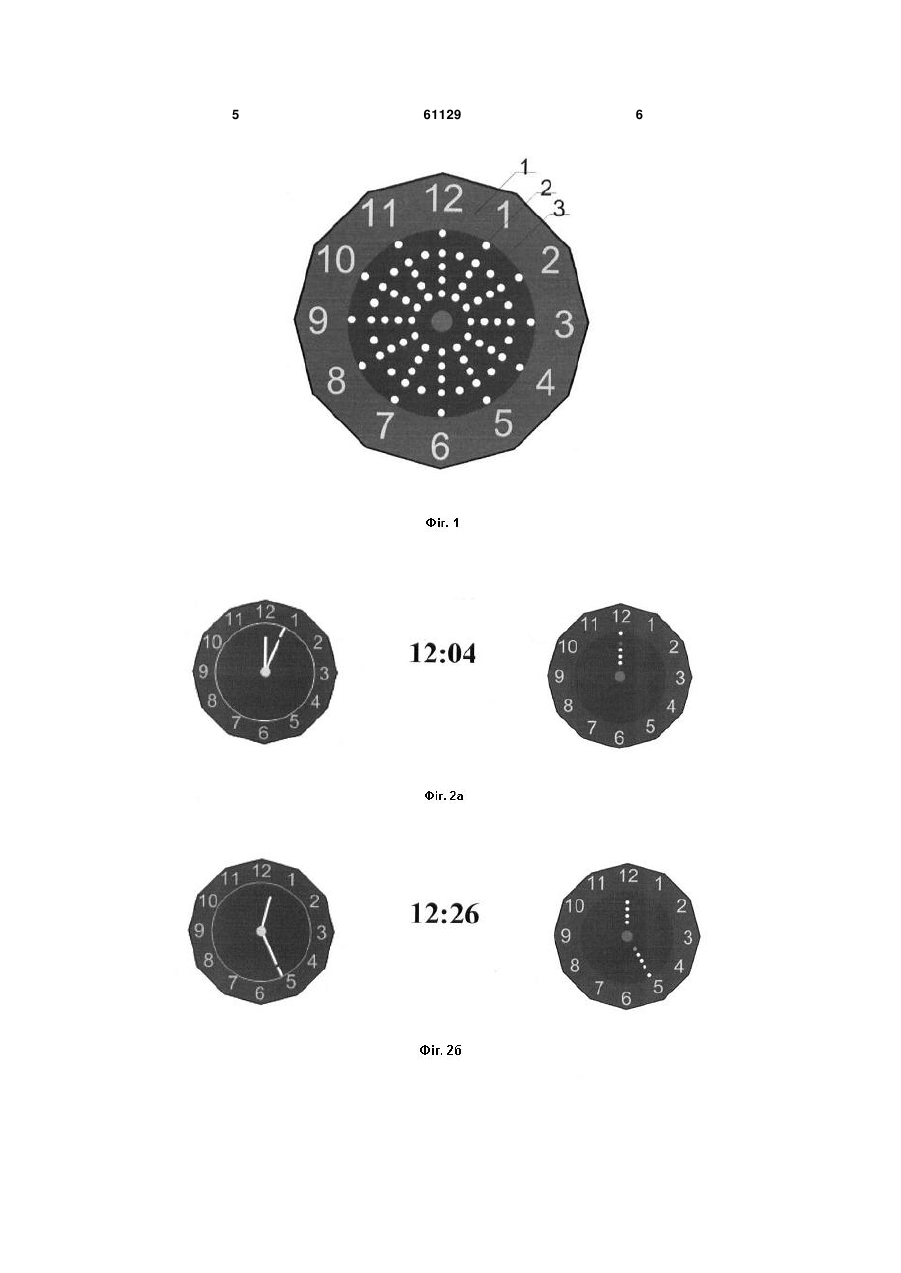

1. Спосіб відображення інформації про час, який включає відображення на циферблаті інформації про поточні години і хвилини шляхом світіння елементів індикації 12-ти колон, кожна з яких складається з не менш ніж 5-ти індикаторів, розміщених в радіальному напрямку, який відрізняється тим, що інформацію про поточну годину відображають сегментованою стрілкою годин, яку утворюють шляхом світіння перших 4-х елементів індикації відповідної поточній годині колони та світінням розміщених в секторі між 3 знаходиться на пересіченні кола хвилин, кратних 5-ти та колони відповідної хвилинам, кратних 5-ти, та світінням індикаторів вибраної колони, що визначають кількість хвилин доповнення до 5-ти [патент US 5008870, МПК G04C 17/00, 1991]. Недоліком цього способу є малі розміри фігур, сформованих світінням індикаторів в процесі відображення інформації про час, в результаті чого значно ускладнюється сприйняття цієї інформації. В основу корисної моделі поставлена задача створення способу відображення інформації про час, в якому розміри фігур (стрілок), сформованих світінням відповідних індикаторів, в процесі відображення інформації, залишаються достатньо великими та практично не змінюються, що забезпечує простоту зняття відліку часу, швидкість зчитування та достовірність оцінювання інформації про час. Крім того, реалізація способу дозволяє розширити асортимент електронних годинників індивідуального та колективного користування. Поставлена задача вирішується тим, що в способі відображення інформації про поточний час, який включає відображення на циферблаті інформації про поточні години і хвилини шляхом світіння елементів індикації 12-ти колон, кожна з яких складається з не менш ніж 5-ти індикаторів, розміщених в радіальному напрямку, згідно з винаходом, інформацію про поточну годину відображають сегментованою стрілкою годин, яку утворюють шляхом світіння перших 4-х елементів індикації відповідної поточній годині колони та світінням розміщених в секторі між поточною та наступною годиною N індикаторів, що з дискретністю N визначають ступінь проходження поточних годин, а інформацію про поточні хвилини відображають сегментованою стрілкою хвилин, яку утворюють шляхом світіння всіх елементів індикації колони, відповідної кількості хвилин, кратних п'яти, та/або виділення кольором, яскравістю або миганням кількості чи номера хвилин доповнення до 5-ти, причому позначки часу на циферблаті виконують: фрагментами логотипа або логотипом, зображенням продукції або її зразків, назвою бренда, кольоровою гамою або їх комбінаціями. Для підвищення ефективності сприйняття інформації про поточну годину, яка наступає в даний момент, її дублюють відповідною кількістю миготінь індикаторами першої додаткової групи. Запропонований спосіб відображення інформації про час ілюструється наступними кресленнями. Фіг. 1 - розміщення індикаторів на циферблаті (загальний вигляд пристрою індикації поточного часу). 61129 4 Фіг. 2 а, б, в, г - приклади відображення годин і хвилин цифровим годинником, аналоговим годинником і годинником згідно запропонованого способу Фіг. 2 - приклади виконання позначок на циферблаті за допомогою логотипа. Фіг. 3 - приклади виконання позначок на циферблаті за допомогою логотипа. Фіг. 4 - приклади виконання позначок на циферблаті за допомогою зразків продукції. Фіг. 5 - приклади виконання позначок на циферблаті за допомогою переліку продукції. Фіг. 6 - приклади виконання позначок на циферблаті за допомогою назви логотипа. Фіг. 7 - приклади виконання позначок на циферблаті за допомогою кольорової гами. Пристрій (фіг. 1) містить циферблат 1 з позначеннями часу, дванадцять колон 2, кожна з яких складається з не менш ніж 5-ти індикаторів, розміщених в радіальному напрямку, та розміщених в секторі між поточною та наступною годиною N індикаторів 3, що з дискретністю N визначають ступінь проходження поточних годин. Спосіб здійснюється наступним чином. Інформацію про поточну годину відображають сегментованою стрілкою годин, яку утворюють шляхом світіння перших 4-х елементів індикації відповідної поточній годині колони та світінням розміщених в секторі між поточною та наступною годиною N індикаторів, що з дискретністю N визначають ступінь проходження поточних годин, а інформацію про поточні хвилини відображають сегментованою стрілкою хвилин, яку утворюють шляхом світіння всіх елементів індикації колони, відповідної кількості хвилин, кратних п'яти, та виділення кольором, яскравістю та/або миганням кількості чи номера хвилин доповнення до 5-ти, причому позначки часу на циферблаті виконують: фрагментами логотипа або логотипом, зображенням продукції або її зразків, назвою бренда, кольоровою гамою або їх комбінаціями. Для дискретної індикації ступеня проходження поточної години доцільно N вибирати з діапазону від одного до трьох для відображення проходження годинною стрілкою в поточній годині хвилин, кратних тридцяти, двадцяти або п'ятнадцяти хвилинам відповідно. В конкретному прикладі інформацію про години, які наступають в даний момент, дублюють відповідною кількістю миготінь індикаторами, які формують інформацію про час. Таким чином реалізують функцію світлових курантів. Таким чином, запропонований спосіб дозволяє розширити асортимент електронних годинників індивідуального та колективного користування, забезпечує простоту зняття відліку часу, швидкість зчитування та достовірність оцінювання інформації про час. 5 61129 6 7 61129 8 9 Комп’ютерна верстка Г. Паяльніков 61129 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
