Формувач одиночних імпульсів фіксованої тривалості, рівної одному такту, з перестроюваною затримкою

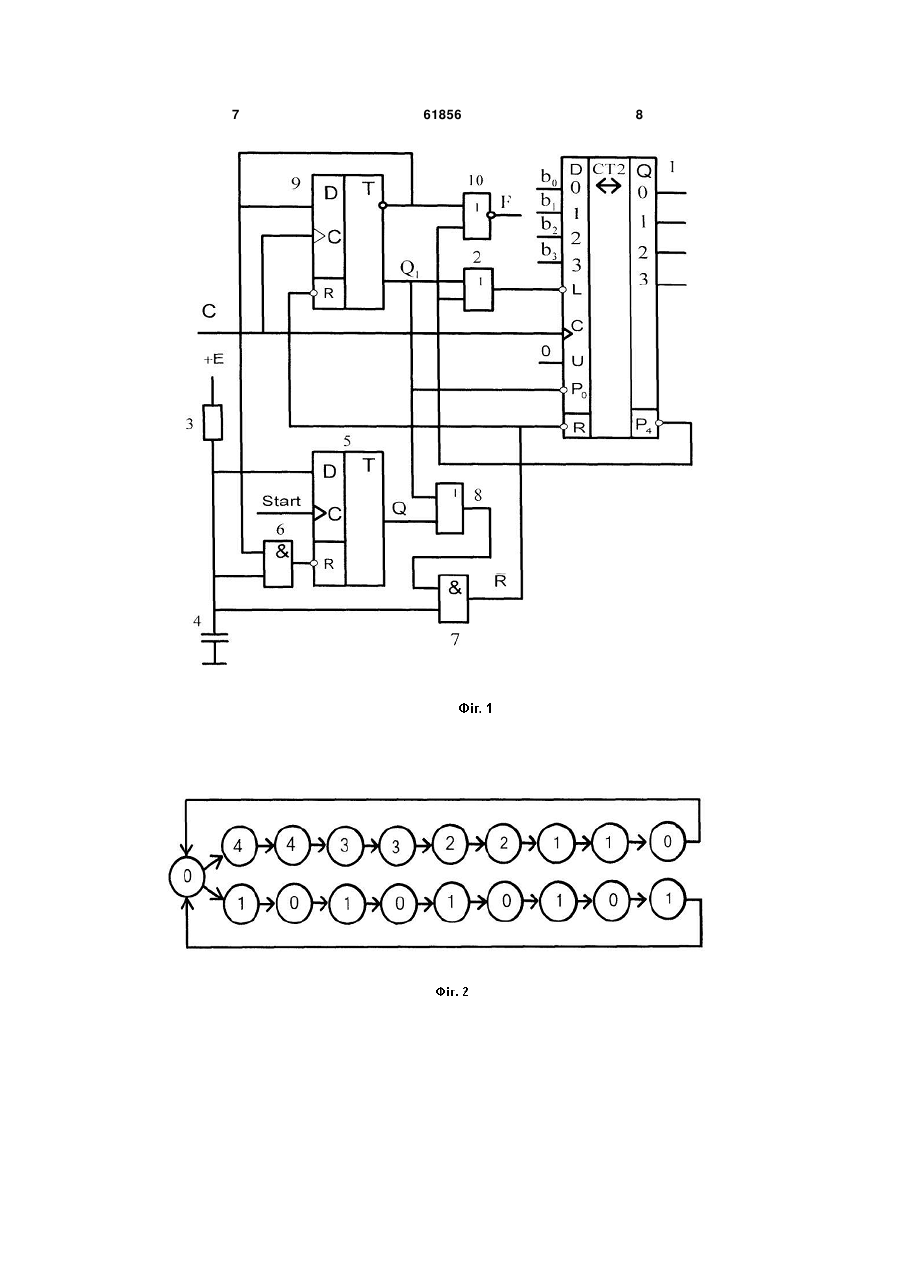

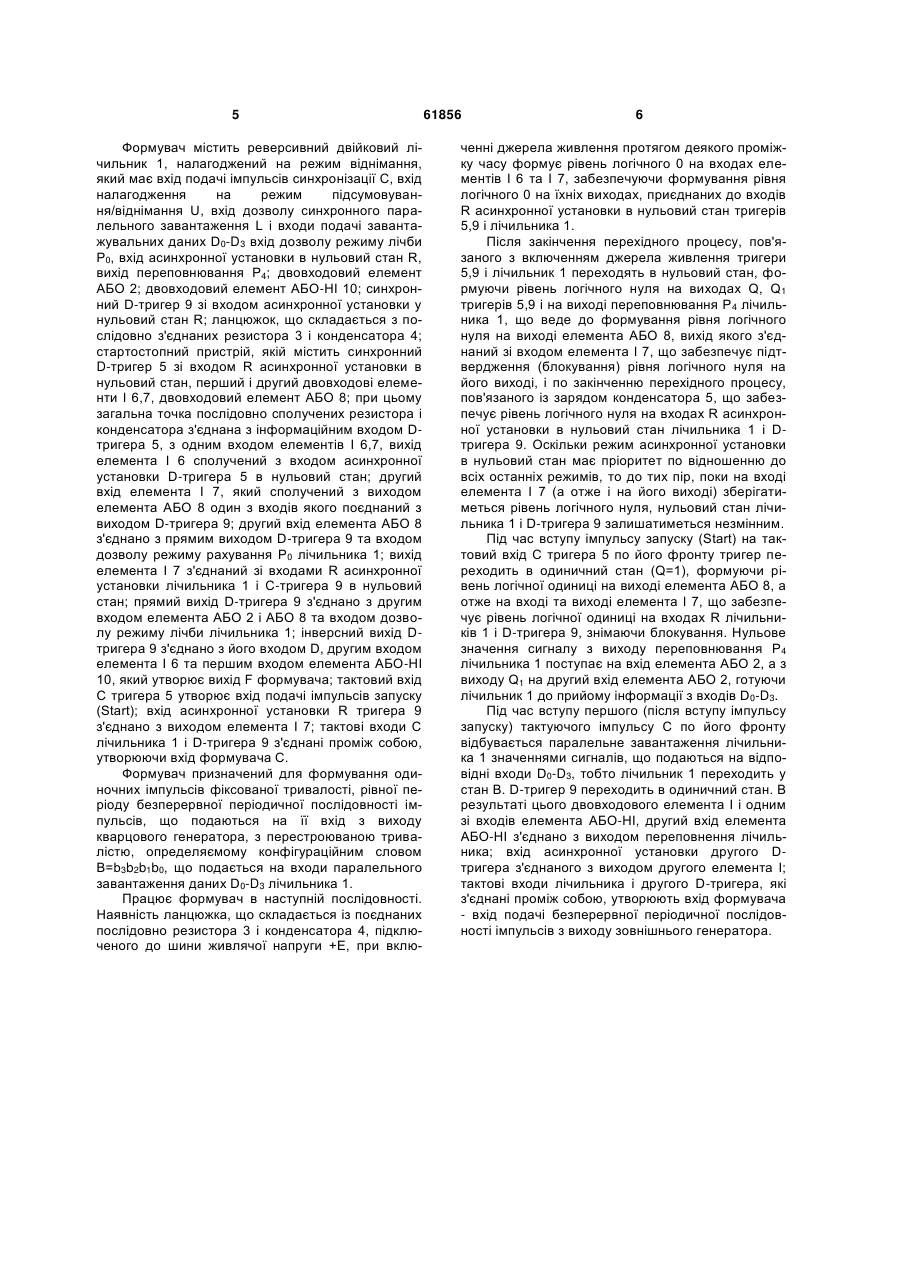

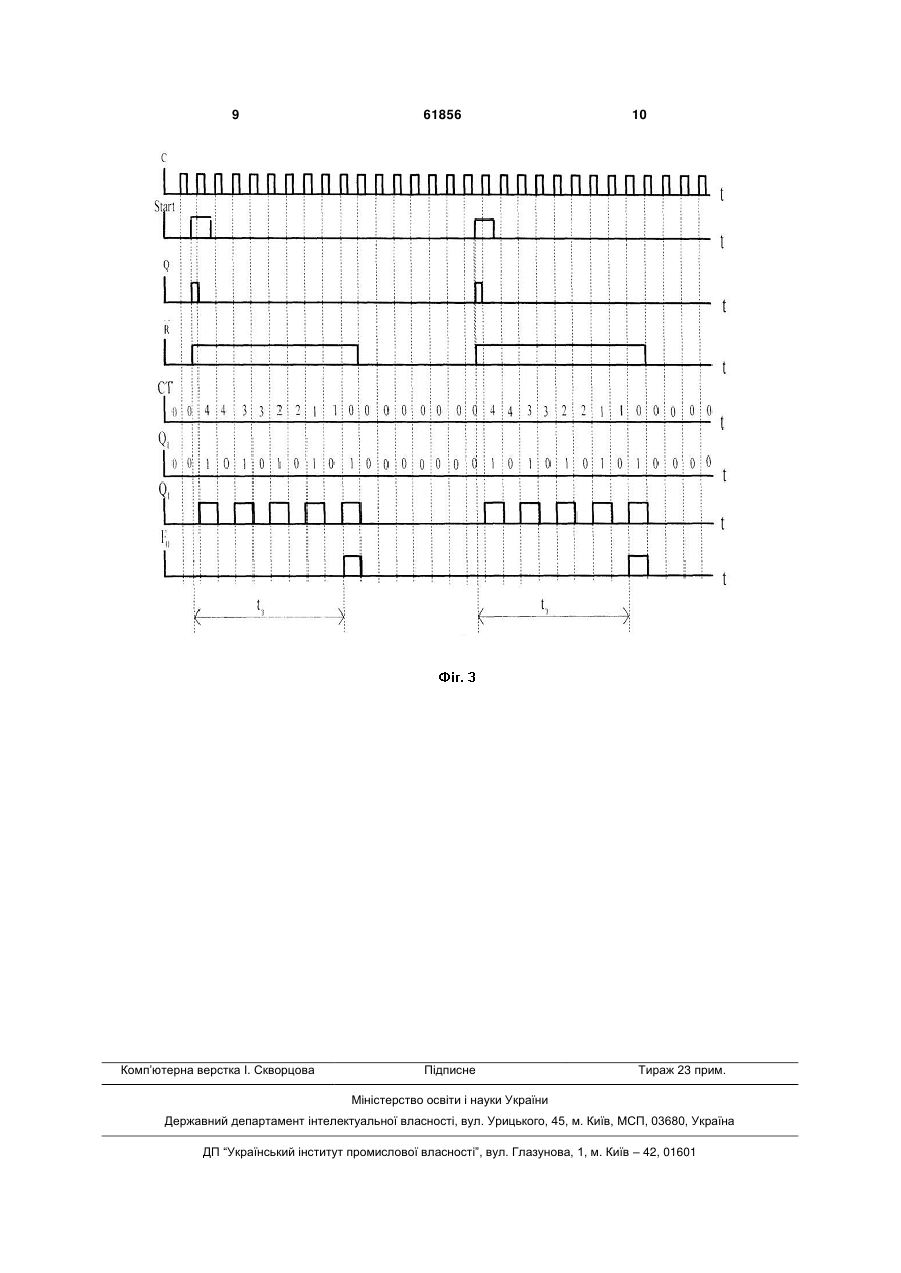

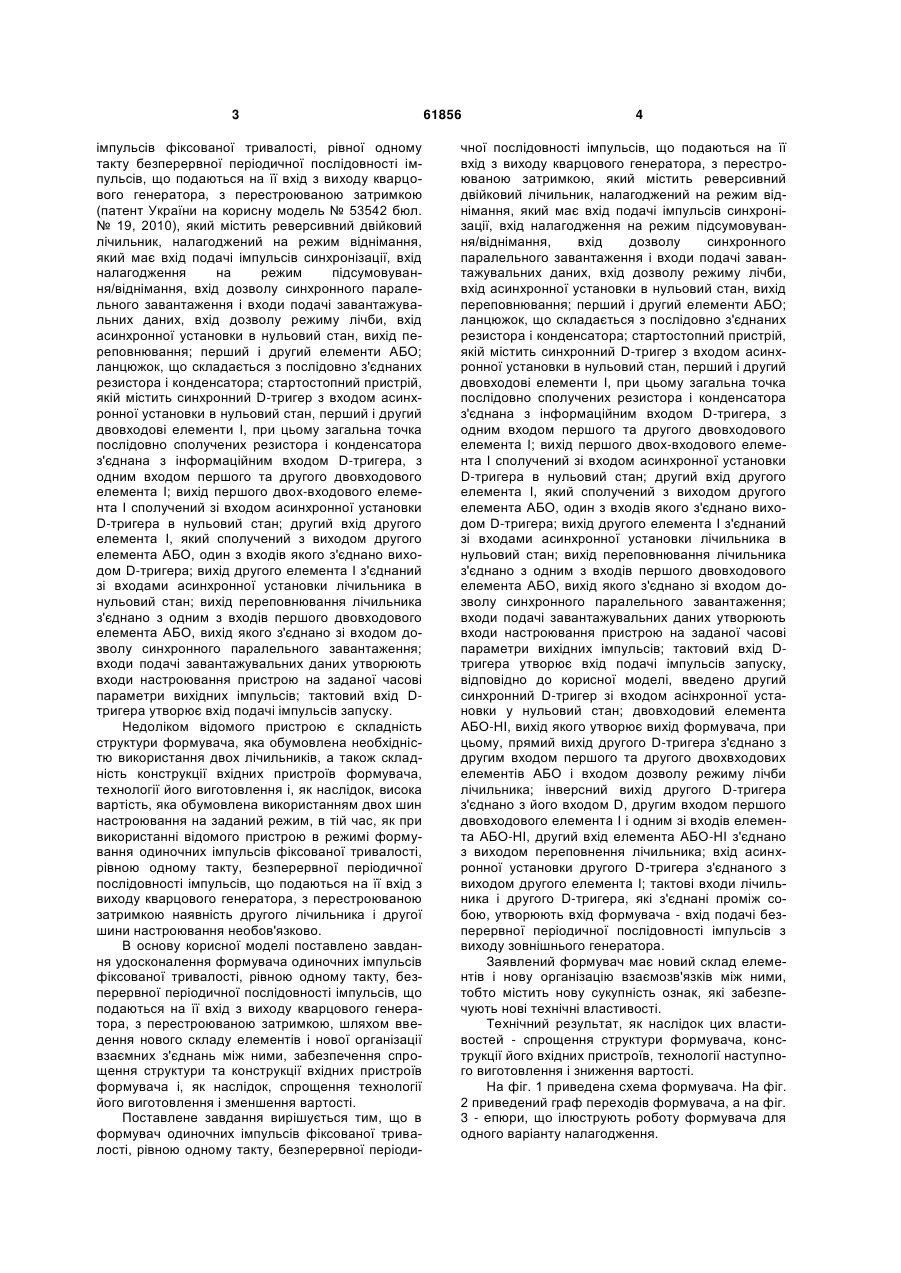

Формувач одиночних імпульсів фіксованої тривалості, рівної одному такту, з перестроюваною затримкою, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажуваних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходових елементів І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D U 2 (11) 1 3 імпульсів фіксованої тривалості, рівної одному такту безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою (патент України на корисну модель № 53542 бюл. № 19, 2010), який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двох-входового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом другого елемента АБО, один з входів якого з'єднано виходом D-тригера; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильника в нульовий стан; вихід переповнювання лічильника з'єднано з одним з входів першого двовходового елемента АБО, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження; входи подачі завантажувальних даних утворюють входи настроювання пристрою на заданої часові параметри вихідних імпульсів; тактовий вхід Dтригера утворює вхід подачі імпульсів запуску. Недоліком відомого пристрою є складність структури формувача, яка обумовлена необхідністю використання двох лічильників, а також складність конструкції вхідних пристроїв формувача, технології його виготовлення і, як наслідок, висока вартість, яка обумовлена використанням двох шин настроювання на заданий режим, в тій час, як при використанні відомого пристрою в режимі формування одиночних імпульсів фіксованої тривалості, рівною одному такту, безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою наявність другого лічильника і другої шини настроювання необов'язково. В основу корисної моделі поставлено завдання удосконалення формувача одиночних імпульсів фіксованої тривалості, рівною одному такту, безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечення спрощення структури та конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. Поставлене завдання вирішується тим, що в формувач одиночних імпульсів фіксованої тривалості, рівною одному такту, безперервної періоди 61856 4 чної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер з входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двох-входового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом другого елемента АБО, один з входів якого з'єднано виходом D-тригера; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильника в нульовий стан; вихід переповнювання лічильника з'єднано з одним з входів першого двовходового елемента АБО, вихід якого з'єднано зі входом дозволу синхронного паралельного завантаження; входи подачі завантажувальних даних утворюють входи настроювання пристрою на заданої часові параметри вихідних імпульсів; тактовий вхід Dтригера утворює вхід подачі імпульсів запуску, відповідно до корисної моделі, введено другий синхронний D-тригер зі входом асінхронної установки у нульовий стан; двовходовий елемента АБО-НІ, вихід якого утворює вихід формувача, при цьому, прямий вихід другого D-тригера з'єднано з другим входом першого та другого двохвходових елементів АБО і входом дозволу режиму лічби лічильника; інверсний вихід другого D-тригера з'єднано з його входом D, другим входом першого двовходового елемента І і одним зі входів елемента АБО-НІ, другий вхід елемента АБО-НІ з'єднано з виходом переповнення лічильника; вхід асинхронної установки другого D-тригера з'єднаного з виходом другого елемента І; тактові входи лічильника і другого D-тригера, які з'єднані проміж собою, утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - спрощення структури формувача, конструкції його вхідних пристроїв, технології наступного виготовлення і зниження вартості. На фіг. 1 приведена схема формувача. На фіг. 2 приведений граф переходів формувача, а на фіг. 3 - епюри, що ілюструють роботу формувача для одного варіанту налагодження. 5 Формувач містить реверсивний двійковий лічильник 1, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажувальних даних D0-D3 вхід дозволу режиму лічби Р0, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; двовходовий елемент АБО 2; двовходовий елемент АБО-НІ 10; синхронний D-тригер 9 зі входом асинхронної установки у нульовий стан R; ланцюжок, що складається з послідовно з'єднаних резистора 3 і конденсатора 4; стартостопний пристрій, якій містить синхронний D-тригер 5 зі входом R асинхронної установки в нульовий стан, перший і другий двовходові елементи І 6,7, двовходовий елемент АБО 8; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера 5, з одним входом елементів І 6,7, вихід елемента І 6 сполучений з входом асинхронної установки D-тригера 5 в нульовий стан; другий вхід елемента І 7, який сполучений з виходом елемента АБО 8 один з входів якого поєднаний з виходом D-тригера 9; другий вхід елемента АБО 8 з'єднано з прямим виходом D-тригера 9 та входом дозволу режиму рахування Р0 лічильника 1; вихід елемента І 7 з'єднаний зі входами R асинхронної установки лічильника 1 і С-тригера 9 в нульовий стан; прямий вихід D-тригера 9 з'єднано з другим входом елемента АБО 2 і АБО 8 та входом дозволу режиму лічби лічильника 1; інверсний вихід Dтригера 9 з'єднано з його входом D, другим входом елемента І 6 та першим входом елемента АБО-НІ 10, який утворює вихід F формувача; тактовий вхід С тригера 5 утворює вхід подачі імпульсів запуску (Start); вхід асинхронної установки R тригера 9 з'єднано з виходом елемента І 7; тактові входи С лічильника 1 і D-тригера 9 з'єднані проміж собою, утворюючи вхід формувача С. Формувач призначений для формування одиночних імпульсів фіксованої тривалості, рівної періоду безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною тривалістю, определяємому конфігураційним словом В=b3b2b1b0, що подається на входи паралельного завантаження даних D0-D3 лічильника 1. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 3 і конденсатора 4, підключеного до шини живлячої напруги +Е, при вклю 61856 6 ченні джерела живлення протягом деякого проміжку часу формує рівень логічного 0 на входах елементів І 6 та І 7, забезпечуючи формування рівня логічного 0 на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан тригерів 5,9 і лічильника 1. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 5,9 і лічильник 1 переходять в нульовий стан, формуючи рівень логічного нуля на виходах Q, Q1 тригерів 5,9 і на виході переповнювання Р4 лічильника 1, що веде до формування рівня логічного нуля на виході елемента АБО 8, вихід якого з'єднаний зі входом елемента І 7, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 5, що забезпечує рівень логічного нуля на входах R асинхронної установки в нульовий стан лічильника 1 і Dтригера 9. Оскільки режим асинхронної установки в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента І 7 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника 1 і D-тригера 9 залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 5 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента АБО 8, а отже на вході та виході елемента І 7, що забезпечує рівень логічної одиниці на входах R лічильників 1 і D-тригера 9, знімаючи блокування. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 поступає на вхід елемента АБО 2, а з виходу Q1 на другий вхід елемента АБО 2, готуючи лічильник 1 до прийому інформації з входів D0-D3. Під час вступу першого (після вступу імпульсу запуску) тактуючого імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто лічильник 1 переходить у стан В. D-тригер 9 переходить в одиничний стан. В результаті цього двовходового елемента І і одним зі входів елемента АБО-НІ, другий вхід елемента АБО-НІ з'єднано з виходом переповнення лічильника; вхід асинхронної установки другого Dтригера з'єднаного з виходом другого елемента І; тактові входи лічильника і другого D-тригера, які з'єднані проміж собою, утворюють вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. 7 61856 8 9 Комп’ютерна верстка І. Скворцова 61856 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
