Формувач одиночних імпульсів фіксованої тривалості, рівної одному такту, з перестроюваною затримкою

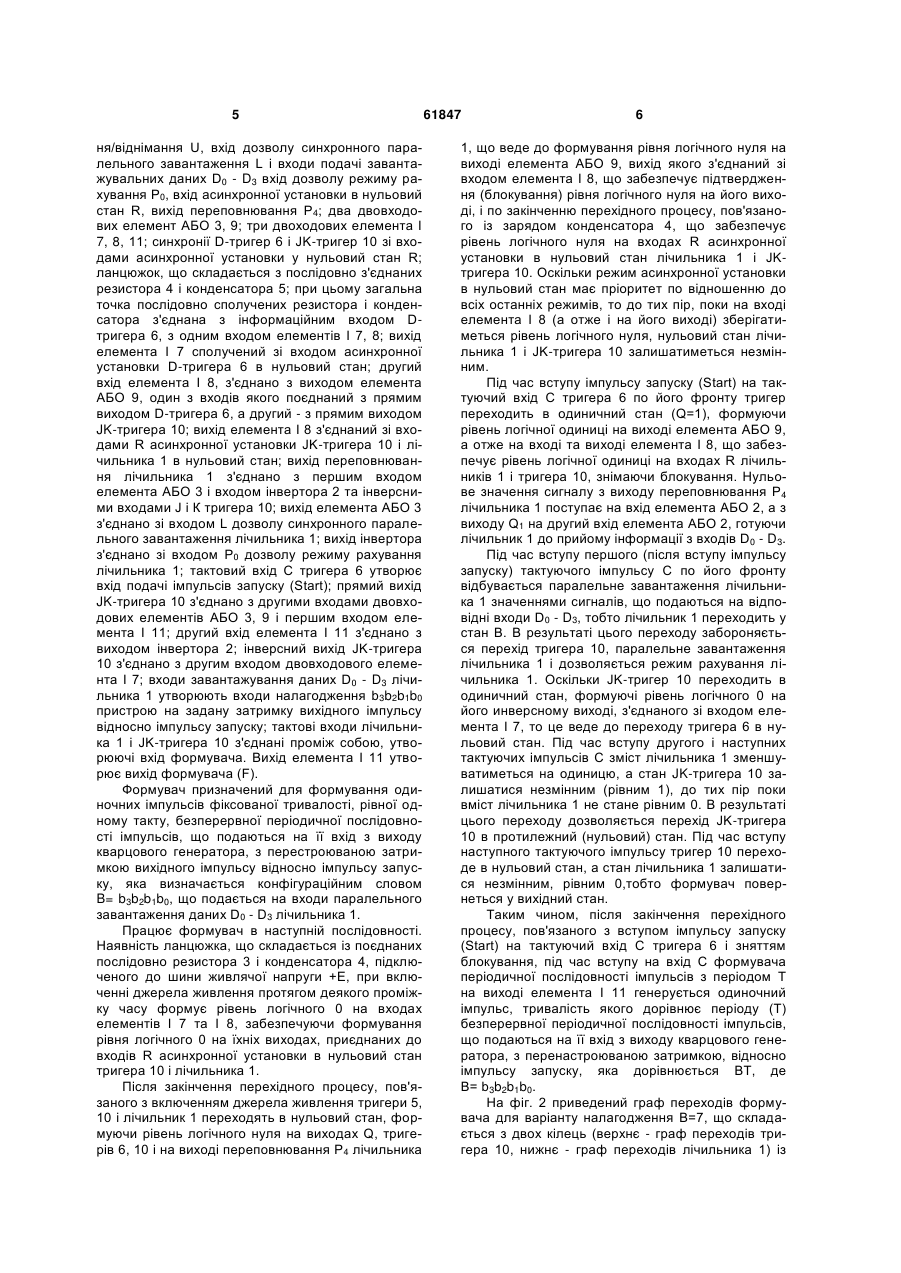

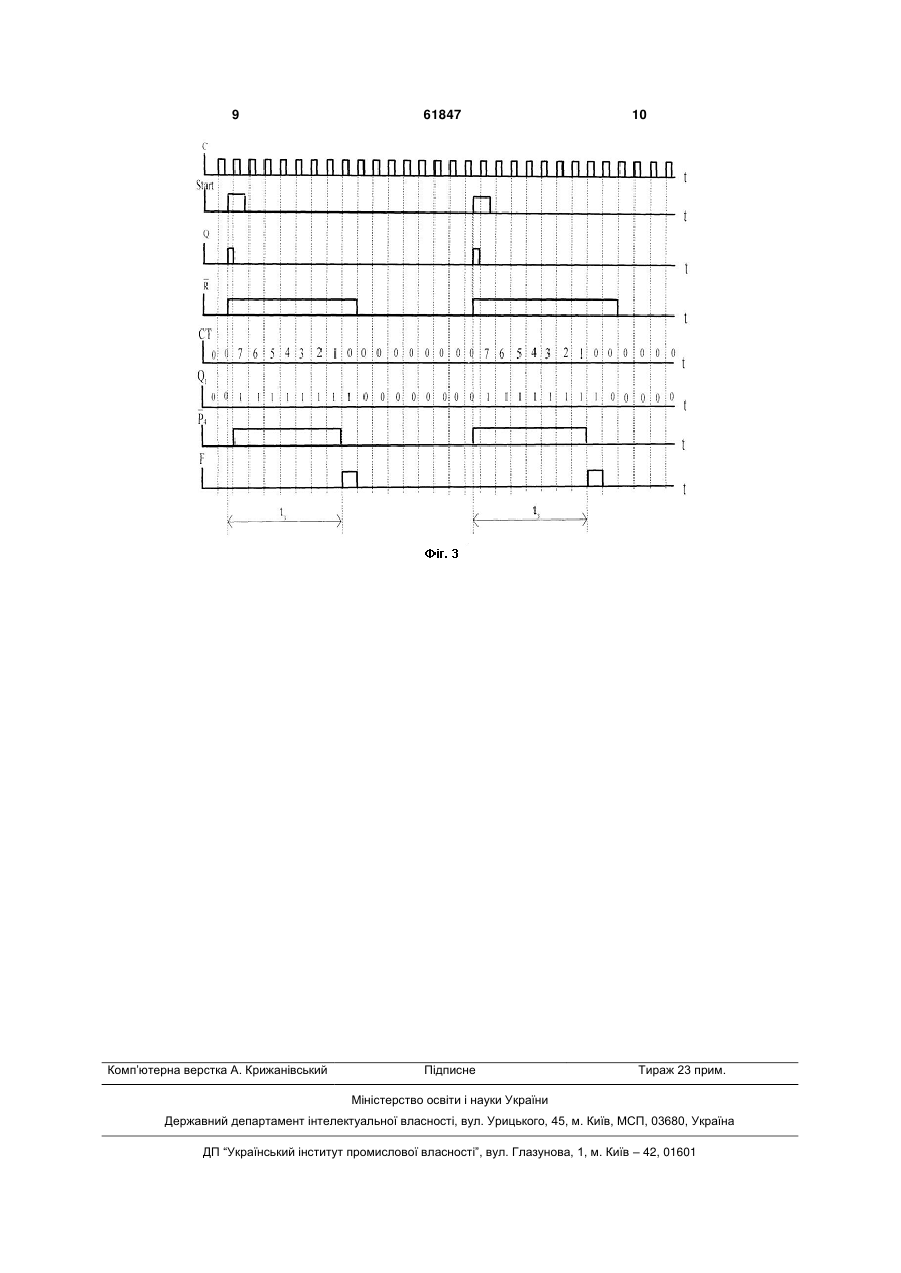

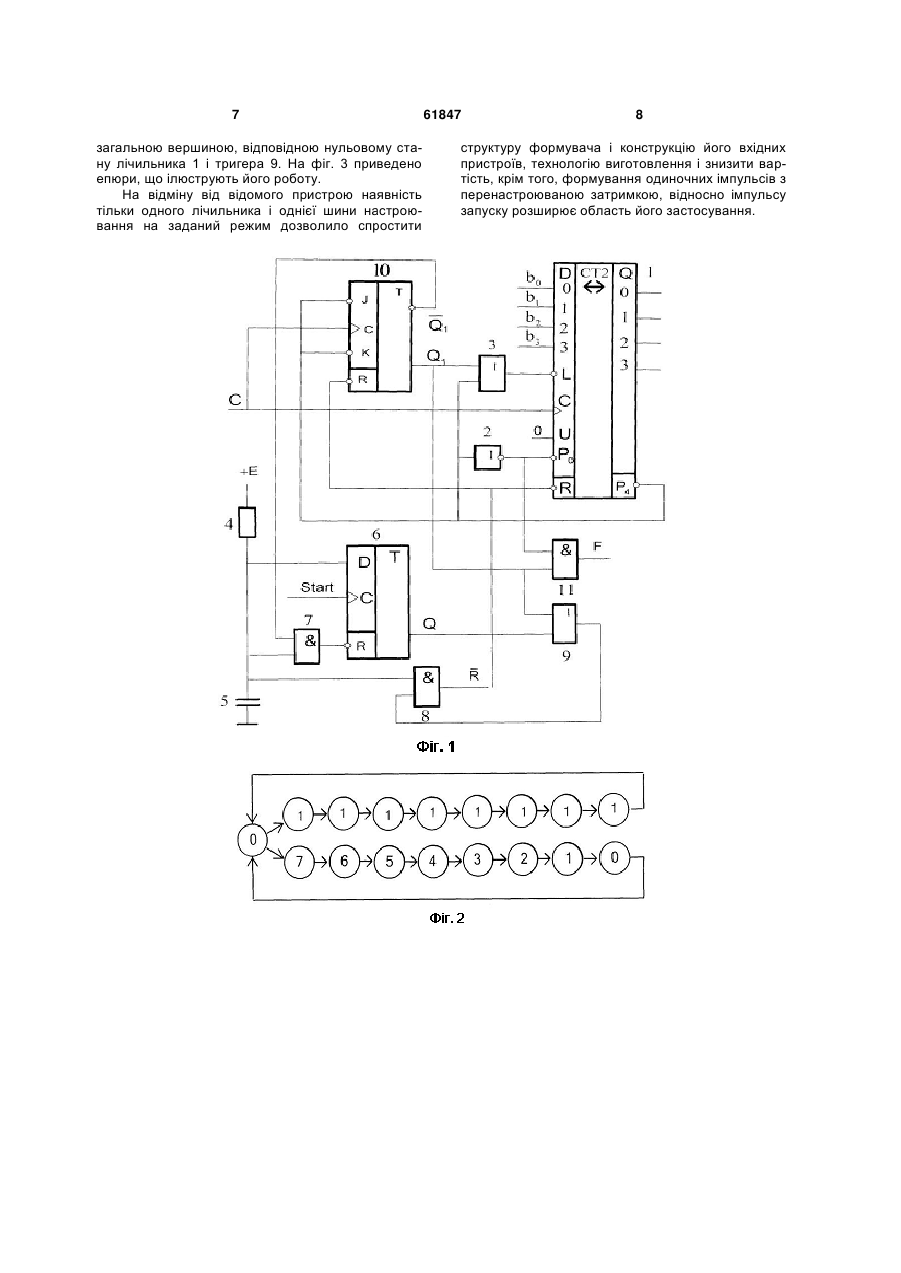

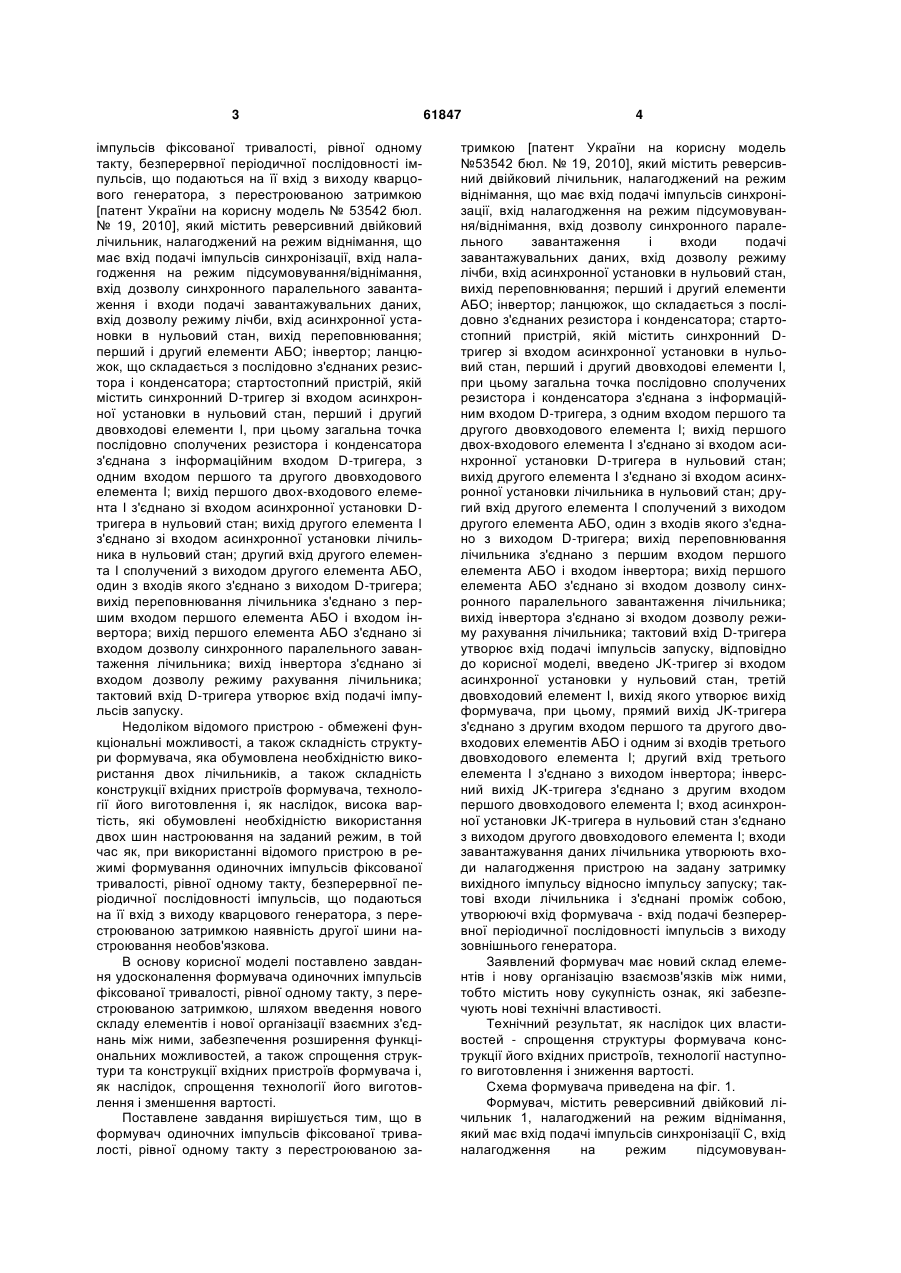

Формувач одиночних імпульсів фіксованої тривалості, рівної одному такту, з перестроюваною затримкою, який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, що має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D U 2 (19) 1 3 імпульсів фіксованої тривалості, рівної одному такту, безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою [патент України на корисну модель № 53542 бюл. № 19, 2010], який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, що має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двох-входового елемента І з'єднано зі входом асинхронної установки Dтригера в нульовий стан; вихід другого елемента І з'єднано зі входом асинхронної установки лічильника в нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано з першим входом першого елемента АБО і входом інвертора; вихід першого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника; вихід інвертора з'єднано зі входом дозволу режиму рахування лічильника; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску. Недоліком відомого пристрою - обмежені функціональні можливості, а також складність структури формувача, яка обумовлена необхідністю використання двох лічильників, а також складність конструкції вхідних пристроїв формувача, технології його виготовлення і, як наслідок, висока вартість, які обумовлені необхідністю використання двох шин настроювання на заданий режим, в той час як, при використанні відомого пристрою в режимі формування одиночних імпульсів фіксованої тривалості, рівної одному такту, безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою наявність другої шини настроювання необов'язкова. В основу корисної моделі поставлено завдання удосконалення формувача одиночних імпульсів фіксованої тривалості, рівної одному такту, з перестроюваною затримкою, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, забезпечення розширення функціональних можливостей, а також спрощення структури та конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. Поставлене завдання вирішується тим, що в формувач одиночних імпульсів фіксованої тривалості, рівної одному такту з перестроюваною за 61847 4 тримкою [патент України на корисну модель №53542 бюл. № 19, 2010], який містить реверсивний двійковий лічильник, налагоджений на режим віднімання, що має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму лічби, вхід асинхронної установки в нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний Dтригер зі входом асинхронної установки в нульовий стан, перший і другий двовходові елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двох-входового елемента І з'єднано зі входом асинхронної установки D-тригера в нульовий стан; вихід другого елемента І з'єднано зі входом асинхронної установки лічильника в нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО, один з входів якого з'єднано з виходом D-тригера; вихід переповнювання лічильника з'єднано з першим входом першого елемента АБО і входом інвертора; вихід першого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження лічильника; вихід інвертора з'єднано зі входом дозволу режиму рахування лічильника; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску, відповідно до корисної моделі, введено JK-тригер зі входом асинхронної установки у нульовий стан, третій двовходовий елемент І, вихід якого утворює вихід формувача, при цьому, прямий вихід JK-тригера з'єднано з другим входом першого та другого двовходових елементів АБО і одним зі входів третього двовходового елемента І; другий вхід третього елемента І з'єднано з виходом інвертора; інверсний вихід JK-тригера з'єднано з другим входом першого двовходового елемента І; вход асинхронної установки JK-тригера в нульовий стан з'єднано з виходом другого двовходового елемента І; входи завантажування даних лічильника утворюють входи налагодження пристрою на задану затримку вихідного імпульсу відносно імпульсу запуску; тактові входи лічильника і з'єднані проміж собою, утворюючі вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - спрощення структуры формувача конструкції його вхідних пристроїв, технології наступного виготовлення і зниження вартості. Схема формувача приведена на фіг. 1. Формувач, містить реверсивний двійковий лічильник 1, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовуван 5 ня/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажувальних даних D0 - D3 вхід дозволу режиму рахування Р0, вхід асинхронної установки в нульовий стан R, вихід переповнювання Р4; два двовходових елемент АБО 3, 9; три двоходових елемента І 7, 8, 11; синхронії D-тригер 6 і JK-тригер 10 зі входами асинхронної установки у нульовий стан R; ланцюжок, що складається з послідовно з'єднаних резистора 4 і конденсатора 5; при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом Dтригера 6, з одним входом елементів І 7, 8; вихід елемента І 7 сполучений зі входом асинхронної установки D-тригера 6 в нульовий стан; другий вхід елемента І 8, з'єднано з виходом елемента АБО 9, один з входів якого поєднаний з прямим виходом D-тригера 6, а другий - з прямим виходом JK-тригера 10; вихід елемента І 8 з'єднаний зі входами R асинхронної установки JK-тригера 10 і лічильника 1 в нульовий стан; вихід переповнювання лічильника 1 з'єднано з першим входом елемента АБО 3 і входом інвертора 2 та інверсними входами J і К тригера 10; вихід елемента АБО 3 з'єднано зі входом L дозволу синхронного паралельного завантаження лічильника 1; вихід інвертора з'єднано зі входом Р0 дозволу режиму рахування лічильника 1; тактовий вхід С тригера 6 утворює вхід подачі імпульсів запуску (Start); прямий вихід JK-тригера 10 з'єднано з другими входами двовходових елементів АБО 3, 9 і першим входом елемента І 11; другий вхід елемента І 11 з'єднано з виходом інвертора 2; інверсний вихід JK-тригера 10 з'єднано з другим входом двовходового елемента І 7; входи завантажування даних D0 - D3 лічильника 1 утворюють входи налагодження b3b2b1b0 пристрою на задану затримку вихідного імпульсу відносно імпульсу запуску; тактові входи лічильника 1 і JK-тригера 10 з'єднані проміж собою, утворюючі вхід формувача. Вихід елемента І 11 утворює вихід формувача (F). Формувач призначений для формування одиночних імпульсів фіксованої тривалості, рівної одному такту, безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перестроюваною затримкою вихідного імпульсу відносно імпульсу запуску, яка визначається конфігураційним словом B= b3b2b1b0, що подається на входи паралельного завантаження даних D0 - D3 лічильника 1. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 3 і конденсатора 4, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного 0 на входах елементів І 7 та І 8, забезпечуючи формування рівня логічного 0 на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан тригера 10 і лічильника 1. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 5, 10 і лічильник 1 переходять в нульовий стан, формуючи рівень логічного нуля на виходах Q, тригерів 6, 10 і на виході переповнювання Р4 лічильника 61847 6 1, що веде до формування рівня логічного нуля на виході елемента АБО 9, вихід якого з'єднаний зі входом елемента І 8, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 4, що забезпечує рівень логічного нуля на входах R асинхронної установки в нульовий стан лічильника 1 і JKтригера 10. Оскільки режим асинхронної установки в нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента І 8 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильника 1 і JK-тригера 10 залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактуючий вхід С тригера 6 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента АБО 9, а отже на вході та виході елемента І 8, що забезпечує рівень логічної одиниці на входах R лічильників 1 і тригера 10, знімаючи блокування. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 поступає на вхід елемента АБО 2, а з виходу Q1 на другий вхід елемента АБО 2, готуючи лічильник 1 до прийому інформації з входів D0 - D3. Під час вступу першого (після вступу імпульсу запуску) тактуючого імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0 - D3, тобто лічильник 1 переходить у стан В. В результаті цього переходу забороняється перехід тригера 10, паралельне завантаження лічильника 1 і дозволяється режим рахування лічильника 1. Оскільки JK-тригер 10 переходить в одиничний стан, формуючі рівень логічного 0 на його инверсному виході, з'єднаного зі входом елемента І 7, то це веде до переходу тригера 6 в нульовий стан. Під час вступу другого і наступних тактуючих імпульсів С зміст лічильника 1 зменшуватиметься на одиницю, а стан JK-тригера 10 залишатися незмінним (рівним 1), до тих пір поки вміст лічильника 1 не стане рівним 0. В результаті цього переходу дозволяється перехід JK-тригера 10 в протилежний (нульовий) стан. Під час вступу наступного тактуючого імпульсу тригер 10 переходе в нульовий стан, а стан лічильника 1 залишатися незмінним, рівним 0,тобто формувач повернеться у вихідний стан. Таким чином, після закінчення перехідного процесу, пов'язаного з вступом імпульсу запуску (Start) на тактуючий вхід С тригера 6 і зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході елемента І 11 генерується одиночний імпульс, тривалість якого дорівнює періоду (Т) безперервної періодичної послідовності імпульсів, що подаються на її вхід з виходу кварцового генератора, з перенастроюваною затримкою, відносно імпульсу запуску, яка дорівнюється ВТ, де В= b3b2b1b0. На фіг. 2 приведений граф переходів формувача для варіанту налагодження В=7, що складається з двох кілець (верхнє - граф переходів тригера 10, нижнє - граф переходів лічильника 1) із 7 загальною вершиною, відповідною нульовому стану лічильника 1 і тригера 9. На фіг. 3 приведено епюри, що ілюструють його роботу. На відміну від відомого пристрою наявність тільки одного лічильника і однієї шини настроювання на заданий режим дозволило спростити 61847 8 структуру формувача і конструкцію його вхідних пристроїв, технологію виготовлення і знизити вартість, крім того, формування одиночних імпульсів з перенастроюваною затримкою, відносно імпульсу запуску розширює область його застосування. 9 Комп’ютерна верстка А. Крижанівський 61847 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
