Високопродуктивний зернозбиральний комбайн

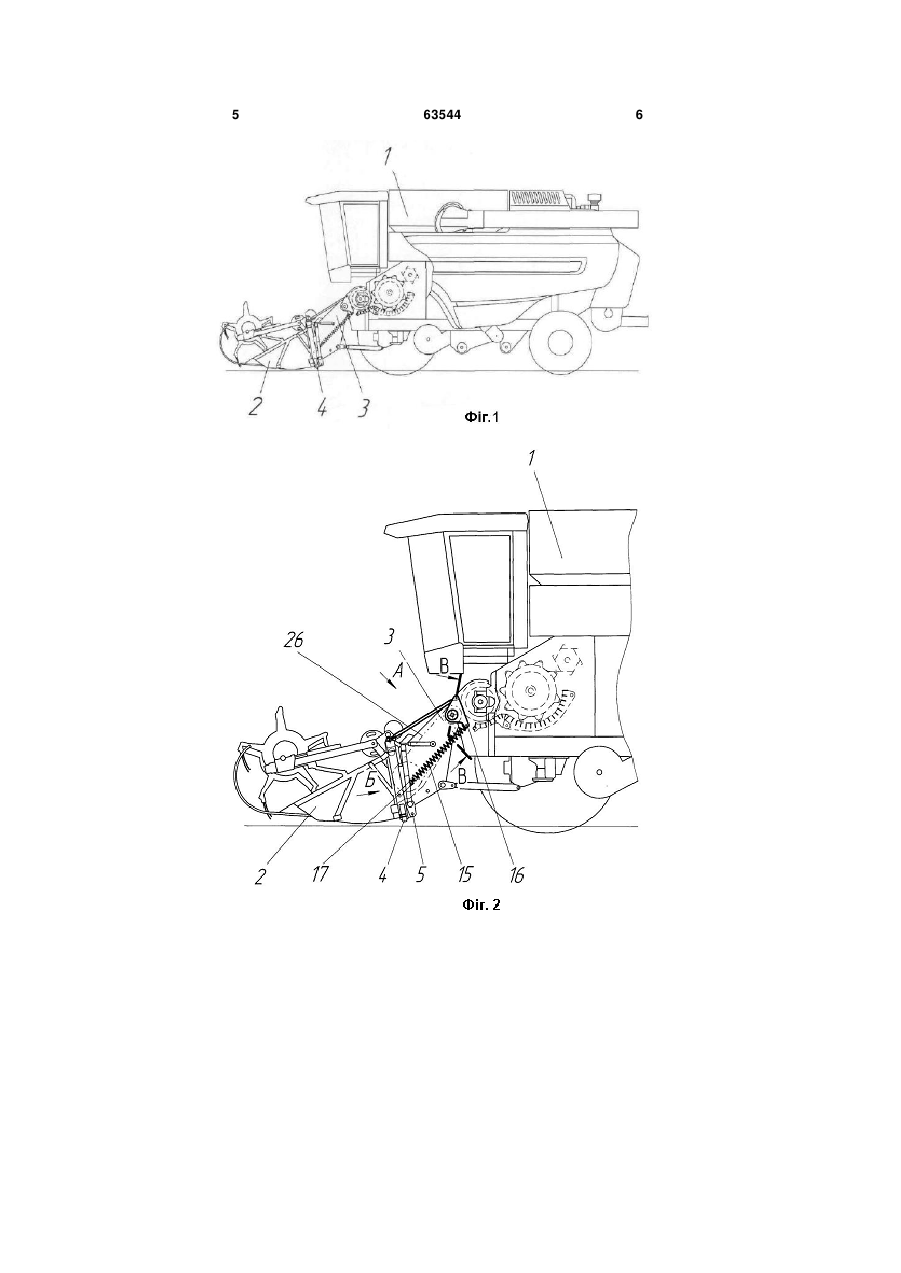

1. Високопродуктивний зернозбиральний комбайн, що містить мобільну молотарку, жатку, з'єднану з похилою камерою перехідною рамкою з розташованими на ній циліндричними шарнірами для поздовжнього і поперечного копіювання жат 3 механізму поздовжнього копіювання, що покращить якість копіювання жаткою рельєфу поля. Для вирішення поставленої задачі у високопродуктивному зернозбиральному комбайні, який включає мобільну молотарку, жатку, з'єднану з похилою камерою перехідною рамкою з розташованими на ній циліндричними шарнірами для поздовжнього і поперечного копіювання жаткою рельєфу поля, вертикальні бруси яких розміщені послідовно перед вертикальними стійками похилої камери і шарнірно з'єднані з важільно-пружинними механізмами, розташованими вздовж боковин похилої камери, згідно з корисною моделлю, пружини механізмів поздовжнього копіювання жатки розташовані у безпосередній близькості від боковин похилої камери, їх шарніри для з'єднання з вертикальними брусами перехідної рамки розташовані всередині брусів, а для проходу пружин в зонах передніх стійок похилої камери в останніх виконані пройми (вікна). Циліндричні шарніри двоплечих важелів механізмів поздовжнього копіювання розташовані на осі корпусів підшипників верхнього вала транспортера похилої камери між її боковинами і привідними механізмами. Розташування пружин механізму поздовжнього копіювання жатки у безпосередній близькості від боковин похилої камери, та розташування всередині брусів, їх шарнірів для з'єднання з вертикальними брусами перехідної рамки, а також виконання пройм для проходу пружин в зоні передніх стійок похилої камери, дозволяє максимально близько розмістити приводи і пружини механізму поздовжнього копіювання до боковин похилої камери і гарантовано забезпечити межі їх розташування без перешкоди для забезпечення регламентованого дорожнього габариту по торцям ведучих коліс комбайна. Закріплення циліндричних шарнірів двоплечих важелів механізму поздовжнього копіювання на осі корпусів підшипників верхнього вала транспортера похилої камери дає змогу подовжити довжину пружини механізму копіювання, що забезпечує зменшення жорсткості пружини та збільшення меж поздовжнього копіювання рельєфу поля, це у свою чергу зменшує втрати зерна при збиранні врожаю. На кресленні представлено схему високопродуктивного зернозбирального комбайна: на фіг. 1 - високопродуктивний зернозбиральний комбайн; на фіг. 2-передня частина високопродуктивного зернозбирального комбайна; на фіг. 3 - вигляд зверху на похилу камеру з механізмом поздовжнього копіювання (вигляд А); на фіг. 4 - вигляд спереду на торець перехідної рамки і похилої камери (вигляд Б); на фіг. 5 - переріз В-В згідно фіг. 2. Високопродуктивний зернозбиральний комбайн містить мобільну молотарку 1, жатку 2, з'єднану з похилою камерою 3 перехідною рамкою 4 з 63544 4 розташованими на ній циліндричними шарнірами для поздовжнього 5 і поперечного 6 копіювання жаткою 2 рельєфу поля. Вертикальні бруси 7 та 8 перехідної рамки 4 розміщені послідовно перед передніми вертикальними стійками 9 і 10 похилої камери 3, і шарнірно з'єднані з важільнопружинними механізмами 11 і 12, розташованими вздовж боковин 13 та 14 похилої камери 3. Пружини 15 і 16 механізмів поздовжнього копіювання 11 та 12 жатки 2 розташовані у безпосередній близькості від боковин 13 і 14 похилої камери 3, їх шарніри 17 і 18 для з'єднання з вертикальними брусами 7 і 8 перехідної рамки 4 розташовані всередині брусів, а для проходу пружин 15 і 16 в зонах передніх стійок 9 та 10 похилої камери 3 в останніх виконані пройми (вікна) 19 та 20. Циліндричні шарніри двуплечих важелів 21 і 22 механізмів поздовжнього копіювання 11 і 12 розташовані на осі корпусів підшипників 23 і 24 верхнього вала 25 транспортера 26 похилої камери 3. При виконанні технологічного процесу високопродуктивний комбайн, який містить мобільну молотарку 1 та жатку 2, з'єднану з молотаркою похилою камерою 3, переміщується по полю. При збиранні врожаю жатка 2 разом з перехідною рамкою 4 опускається у робоче положення. При зміні рельєфу поля у поперечній площині жатка 2, коливаючись навколо осі циліндричного шарніра 6 відносно перехідної рамки 4, забезпечує поперечне копіювання рельєфу поля. При зміні рельєфу поля у поздовжній площині жатка 2 разом з перехідною рамкою 4, коливаючись навколо осі циліндричного шарніру 5 відносно похилої камери 3 і взаємодіючи з важільно-пружинним механізмом 11 та 12, урівноважується, забезпечуючи повздовжнє копіювання рельєфу поля. При цьому зусилля пружин 15 і 16 важільно-пружинних механізмів 11 та 12, які від перехідної рамки 4 в зоні передніх стійок 9 і 10 похилої камери 3 проходить через пройми 19 та 20, діють на вертикальні бруси 7 і 8 через циліндричні шарніри 17 і 18, які розташовані всередині брусів 7 і 8. Зусилля пружин 15 і 16 також діють на перехідну рамку 4 через двуплечі важелі 21 і 22, які повертаються навколо їх циліндричних шарнірів, розміщених на осі корпусів підшипників 23 і 24 верхнього вала 25 транспортера 26. Під дією пружин 15 і 16 важільно-пружинних механізмів 11 і 12, взаємодіючи на перехідну рамку 4, встановлює жатку 2 у необхідне положення, чим зменшує втрати зерна при збиранні врожаю. За рахунок такого закріплення, також досягається можливість подовжити пружини 15 і 16, важільно-пружинних механізмів 11 і 12, збільшуючи їх робочий хід, що забезпечує розширення меж, важільно-пружинних механізмів 11 і 12, для повздовжнього копіювання рельєфу поля жаткою 2, а також розташувати пружини 15 і 16 максимально близько до боковин 13 та 14 похилої камери 3. 5 63544 6 7 63544 8 9 Комп’ютерна верстка Л.Литвиненко 63544 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
