Комбайн зернозбиральний

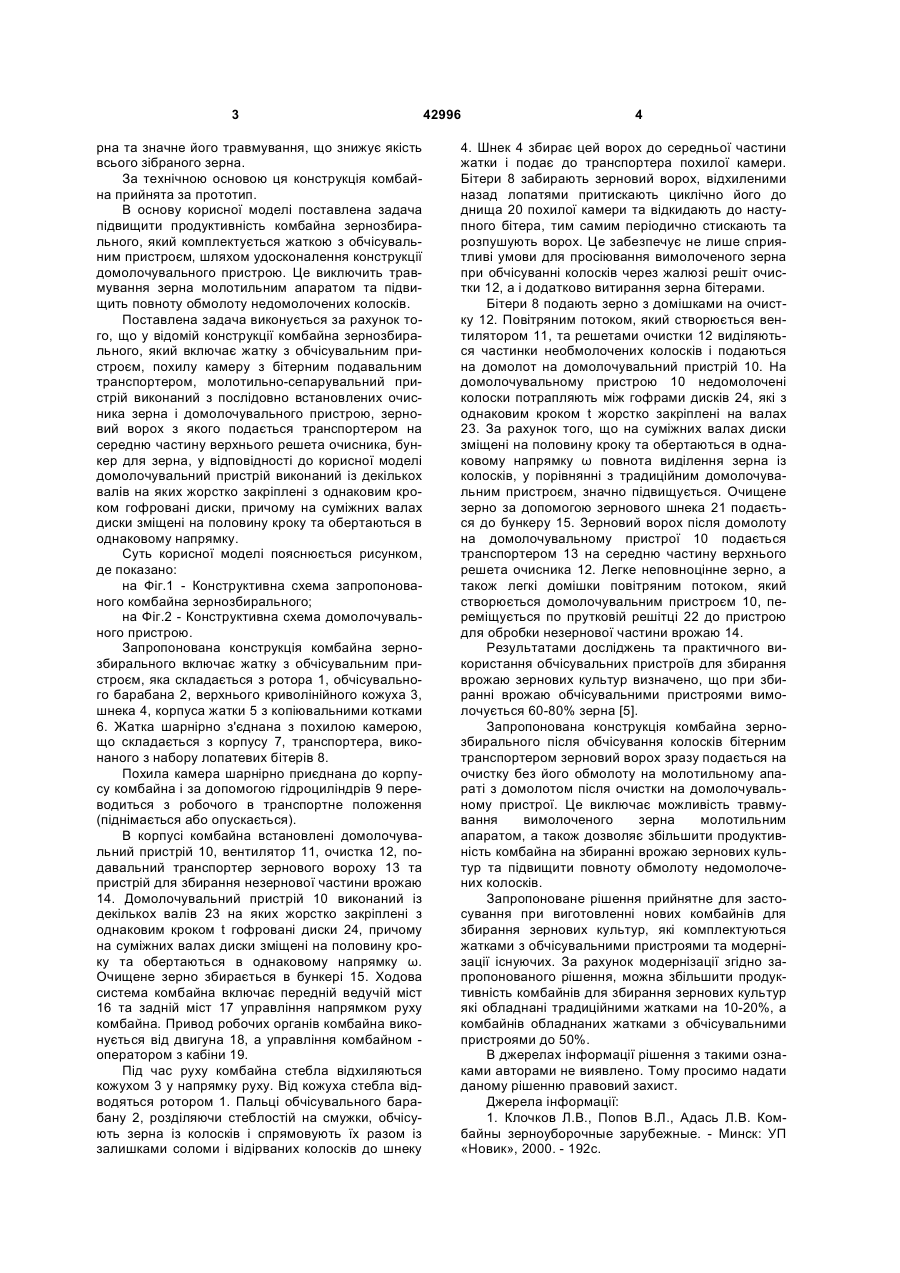

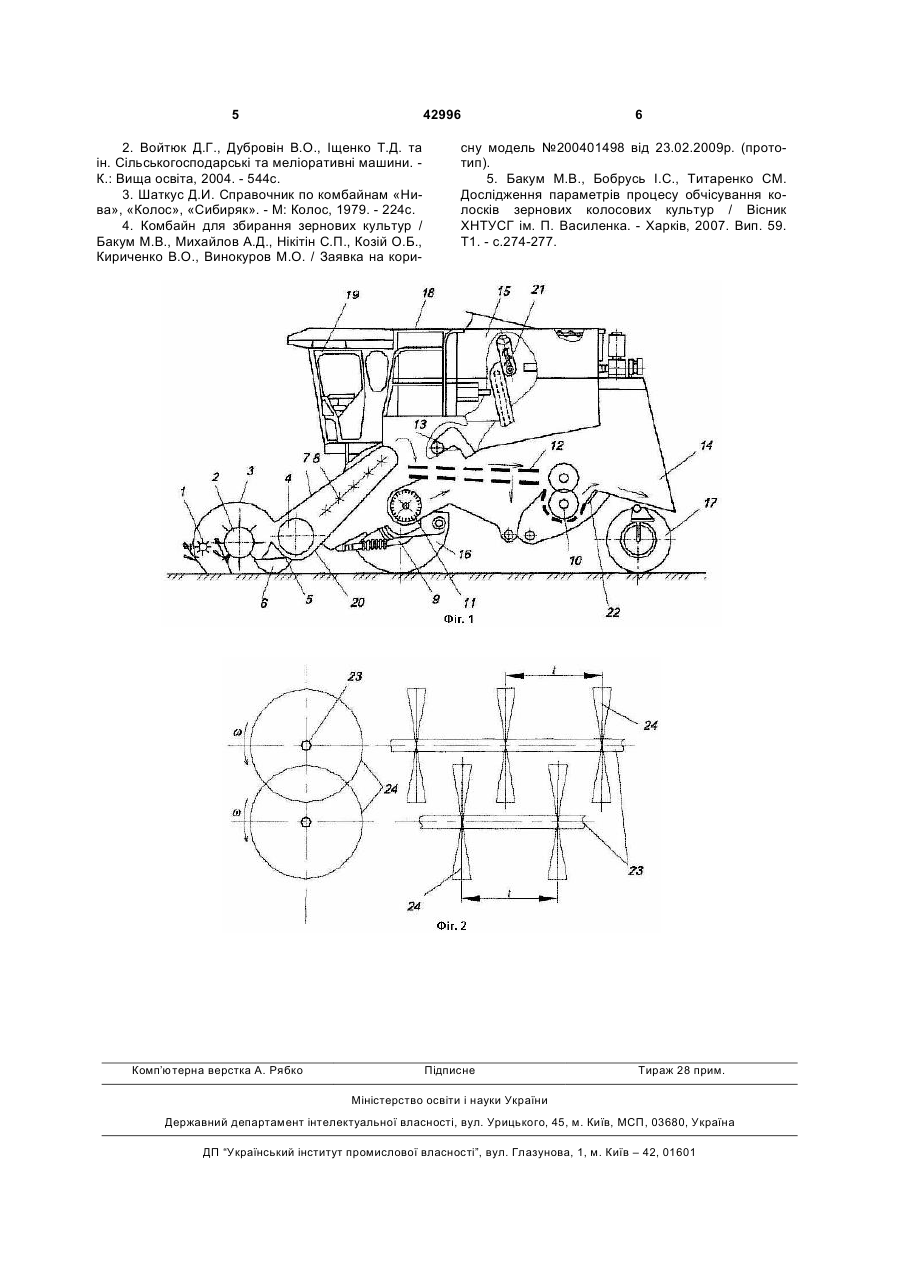

Комбайн зернозбиральний, який включає жатку з обчісувальним пристроєм, похилу камеру з 3 рна та значне його травмування, що знижує якість всього зібраного зерна. За технічною основою ця конструкція комбайна прийнята за прототип. В основу корисної моделі поставлена задача підвищити продуктивність комбайна зернозбирального, який комплектується жаткою з обчісувальним пристроєм, шляхом удосконалення конструкції домолочувального пристрою. Це виключить травмування зерна молотильним апаратом та підвищить повноту обмолоту недомолочених колосків. Поставлена задача виконується за рахунок того, що у відомій конструкції комбайна зернозбирального, який включає жатку з обчісувальним пристроєм, похилу камеру з бітерним подавальним транспортером, молотильно-сепарувальний пристрій виконаний з послідовно встановлених очисника зерна і домолочувального пристрою, зерновий ворох з якого подається транспортером на середню частину верхнього решета очисника, бункер для зерна, у відповідності до корисної моделі домолочувальний пристрій виконаний із декількох валів на яких жорстко закріплені з однаковим кроком гофровані диски, причому на суміжних валах диски зміщені на половину кроку та обертаються в однаковому напрямку. Суть корисної моделі пояснюється рисунком, де показано: на Фіг.1 - Конструктивна схема запропонованого комбайна зернозбирального; на Фіг.2 - Конструктивна схема домолочувального пристрою. Запропонована конструкція комбайна зернозбирального включає жатку з обчісувальним пристроєм, яка складається з ротора 1, обчісувального барабана 2, верхнього криволінійного кожуха 3, шнека 4, корпуса жатки 5 з копіювальними котками 6. Жатка шарнірно з'єднана з похилою камерою, що складається з корпусу 7, транспортера, виконаного з набору лопатевих бітерів 8. Похила камера шарнірно приєднана до корпусу комбайна і за допомогою гідроциліндрів 9 переводиться з робочого в транспортне положення (піднімається або опускається). В корпусі комбайна встановлені домолочувальний пристрій 10, вентилятор 11, очистка 12, подавальний транспортер зернового вороху 13 та пристрій для збирання незернової частини врожаю 14. Домолочувальний пристрій 10 виконаний із декількох валів 23 на яких жорстко закріплені з однаковим кроком t гофровані диски 24, причому на суміжних валах диски зміщені на половину кроку та обертаються в однаковому напрямку ω. Очищене зерно збирається в бункері 15. Ходова система комбайна включає передній ведучій міст 16 та задній міст 17 управління напрямком руху комбайна. Привод робочих органів комбайна виконується від двигуна 18, а управління комбайном оператором з кабіни 19. Під час руху комбайна стебла відхиляються кожухом 3 у напрямку руху. Від кожуха стебла відводяться ротором 1. Пальці обчісувального барабану 2, розділяючи стеблостій на смужки, обчісують зерна із колосків і спрямовують їх разом із залишками соломи і відірваних колосків до шнеку 42996 4 4. Шнек 4 збирає цей ворох до середньої частини жатки і подає до транспортера похилої камери. Бітери 8 забирають зерновий ворох, відхиленими назад лопатями притискають циклічно його до днища 20 похилої камери та відкидають до наступного бітера, тим самим періодично стискають та розпушують ворох. Це забезпечує не лише сприятливі умови для просіювання вимолоченого зерна при обчісуванні колосків через жалюзі решіт очистки 12, а і додатково витирання зерна бітерами. Бітери 8 подають зерно з домішками на очистку 12. Повітряним потоком, який створюється вентилятором 11, та решетами очистки 12 виділяються частинки необмолочених колосків і подаються на домолот на домолочувальний пристрій 10. На домолочувальному пристрою 10 недомолочені колоски потрапляють між гофрами дисків 24, які з однаковим кроком t жорстко закріплені на валах 23. За рахунок того, що на суміжних валах диски зміщені на половину кроку та обертаються в однаковому напрямку ω повнота виділення зерна із колосків, у порівнянні з традиційним домолочувальним пристроєм, значно підвищується. Очищене зерно за допомогою зернового шнека 21 подається до бункеру 15. Зерновий ворох після домолоту на домолочувальному пристрої 10 подається транспортером 13 на середню частину верхнього решета очисника 12. Легке неповноцінне зерно, а також легкі домішки повітряним потоком, який створюється домолочувальним пристроєм 10, переміщується по прутковій решітці 22 до пристрою для обробки незернової частини врожаю 14. Результатами досліджень та практичного використання обчісувальних пристроїв для збирання врожаю зернових культур визначено, що при збиранні врожаю обчісувальними пристроями вимолочується 60-80% зерна [5]. Запропонована конструкція комбайна зернозбирального після обчісування колосків бітерним транспортером зерновий ворох зразу подається на очистку без його обмолоту на молотильному апараті з домолотом після очистки на домолочувальному пристрої. Це виключає можливість травмування вимолоченого зерна молотильним апаратом, а також дозволяє збільшити продуктивність комбайна на збиранні врожаю зернових культур та підвищити повноту обмолоту недомолочених колосків. Запропоноване рішення прийнятне для застосування при виготовленні нових комбайнів для збирання зернових культур, які комплектуються жатками з обчісувальними пристроями та модернізації існуючих. За рахунок модернізації згідно запропонованого рішення, можна збільшити продуктивність комбайнів для збирання зернових культур які обладнані традиційними жатками на 10-20%, а комбайнів обладнаних жатками з обчісувальними пристроями до 50%. В джерелах інформації рішення з такими ознаками авторами не виявлено. Тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Клочков Л.В., Попов В.Л., Адась Л.В. Комбайны зерноуборочные зарубежные. - Минск: УП «Новик», 2000. - 192с. 5 42996 2. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та ін. Сільськогосподарські та меліоративні машини. К.: Вища освіта, 2004. - 544с. 3. Шаткус Д.И. Справочник по комбайнам «Нива», «Колос», «Сибиряк». - М: Колос, 1979. - 224с. 4. Комбайн для збирання зернових культур / Бакум М.В., Михайлов А.Д., Нікітін С.П., Козій О.Б., Кириченко В.О., Винокуров М.О. / Заявка на кори Комп’ютерна верстка А. Рябко 6 сну модель №200401498 від 23.02.2009р. (прототип). 5. Бакум М.В., Бобрусь І.С., Титаренко СМ. Дослідження параметрів процесу обчісування колосків зернових колосових культур / Вісник ХНТУСГ ім. П. Василенка. - Харків, 2007. Вип. 59. Т1. - с.274-277. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
