Двотактний симетричний підсилювач струму

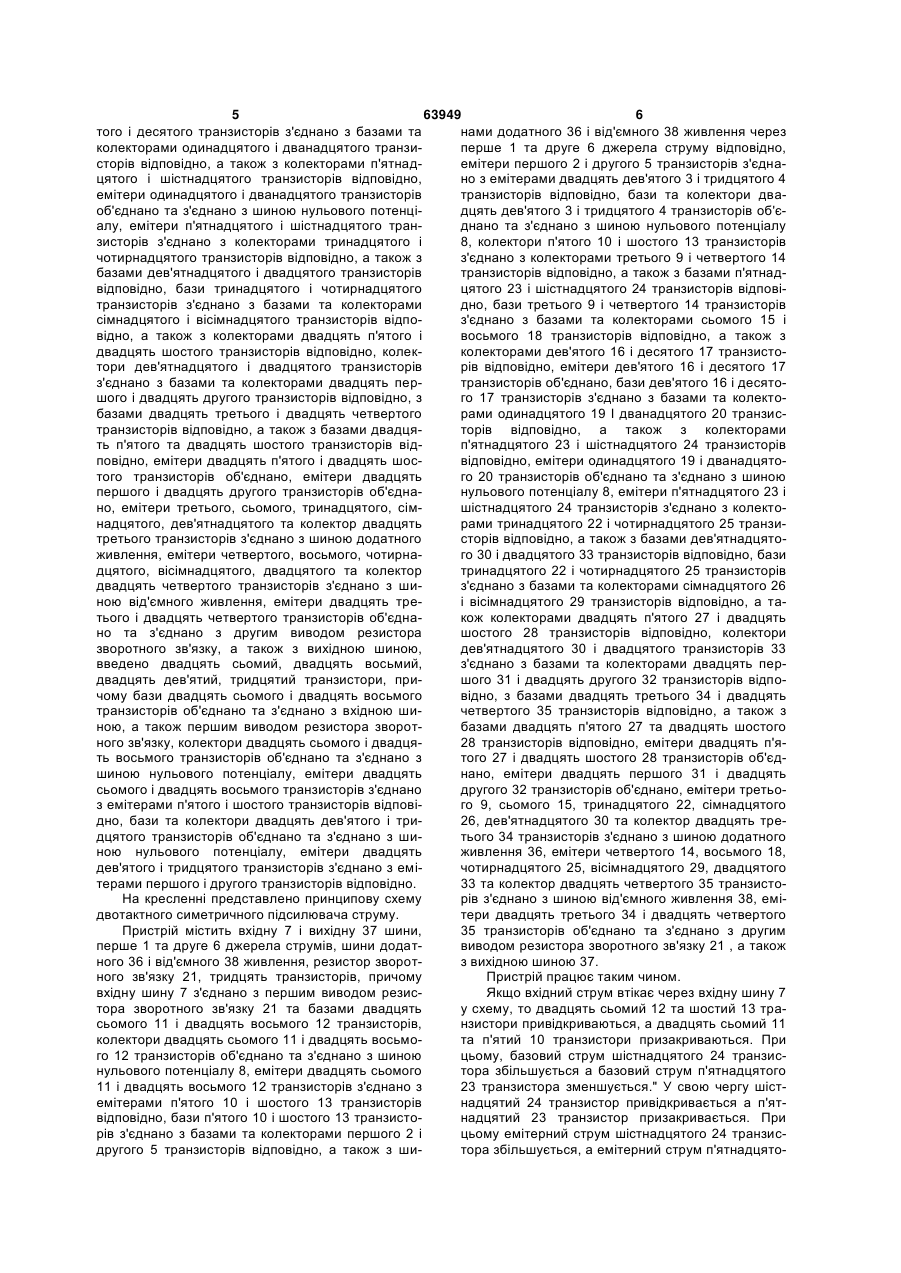

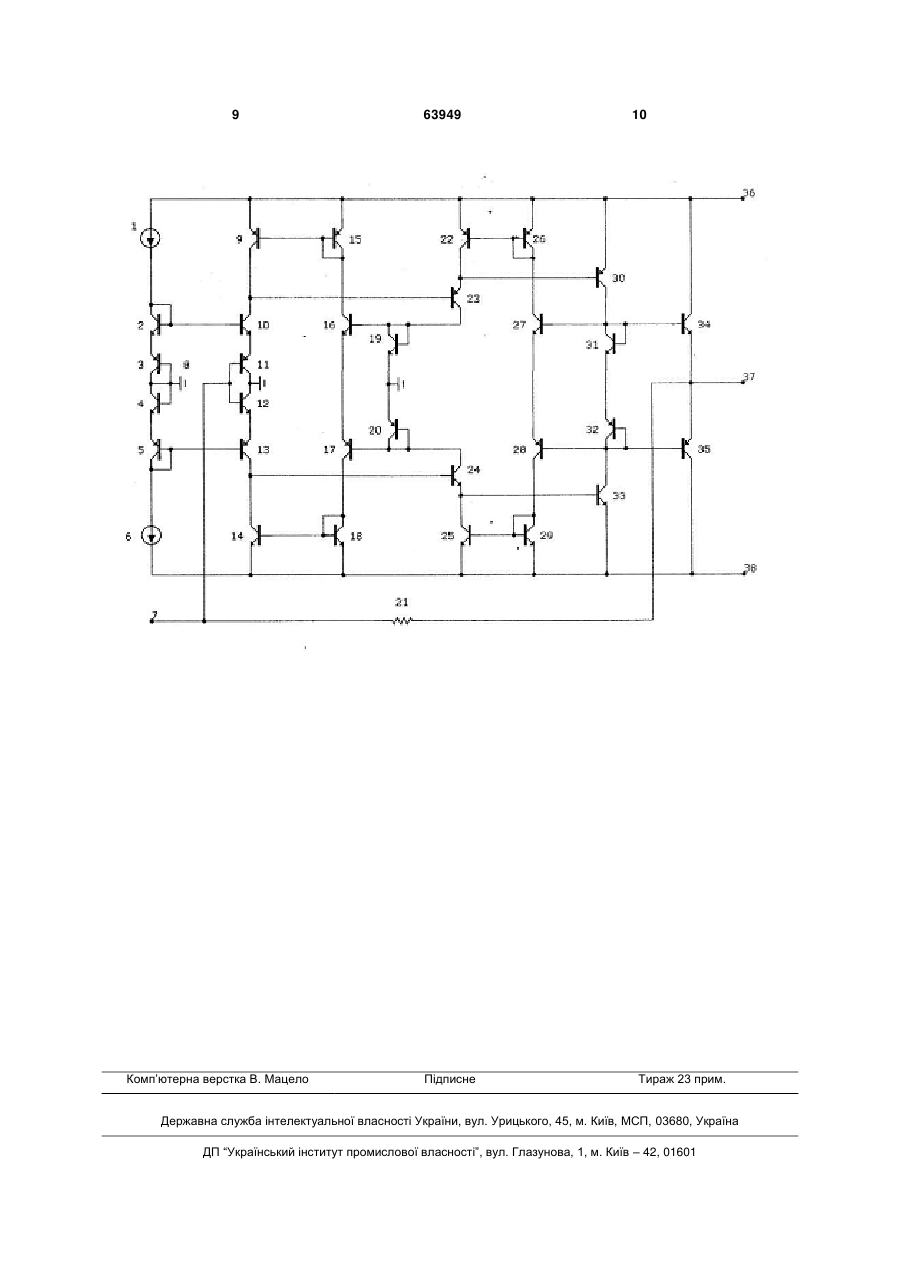

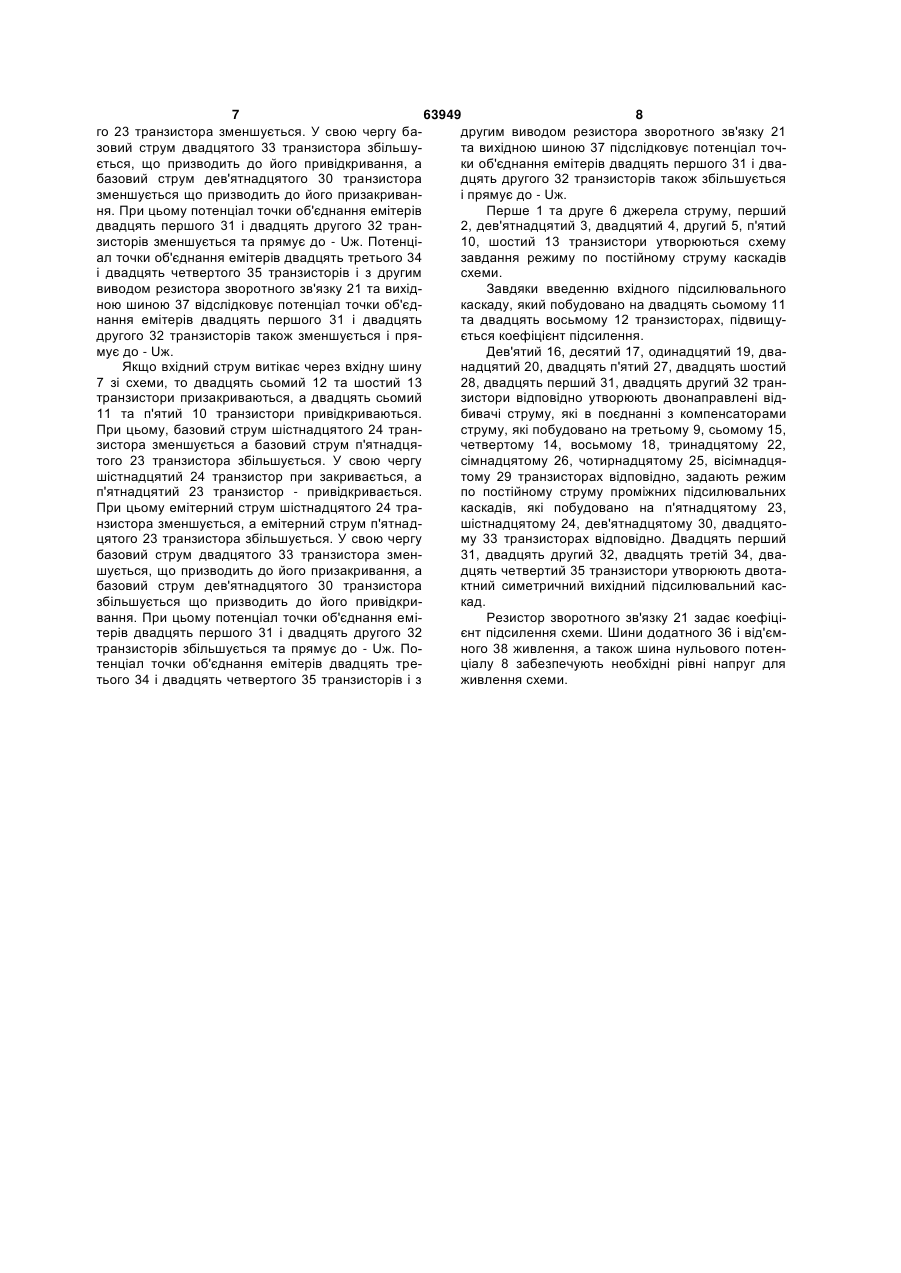

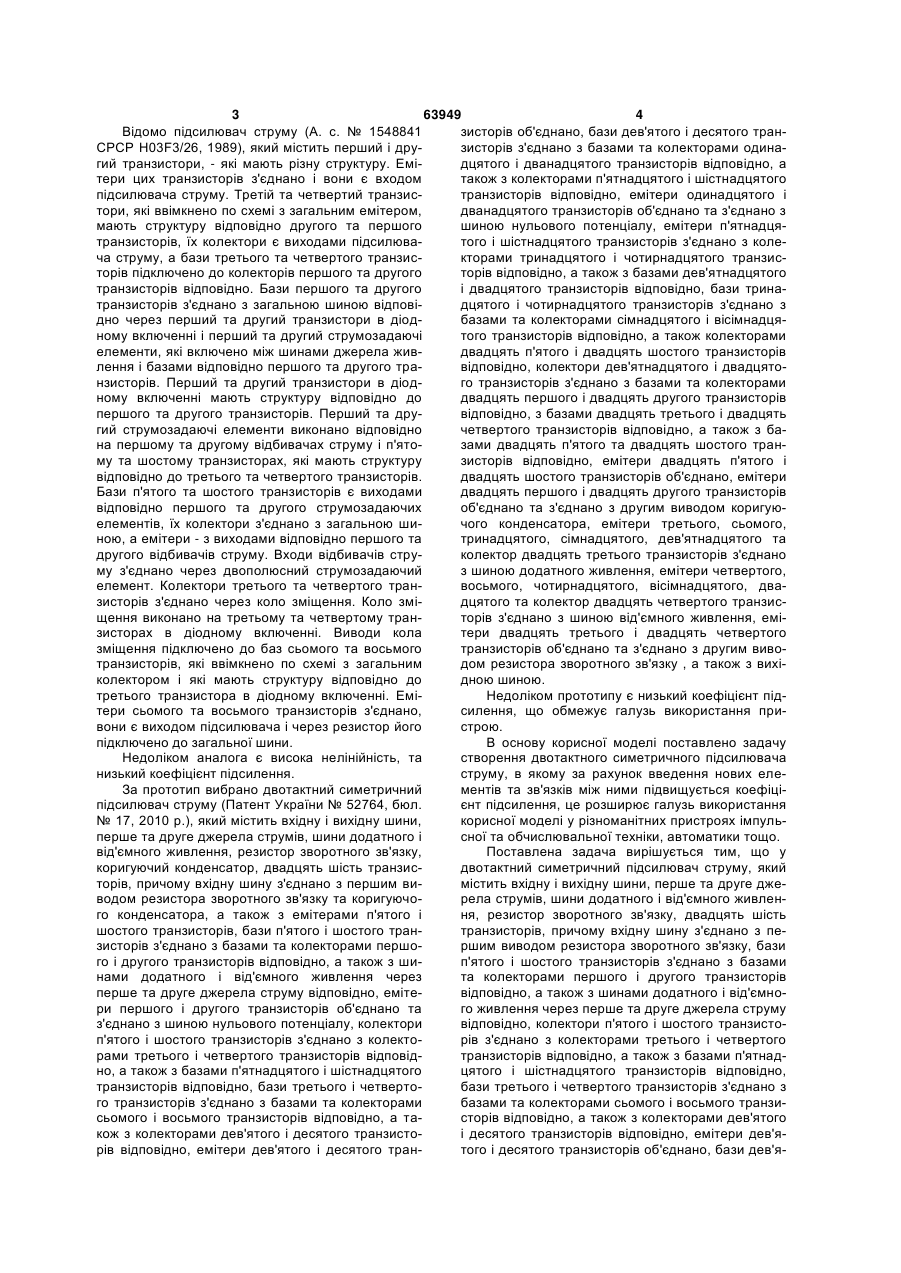

Двотактний симетричний підсилювач струму, який містить вхідну і вихідну шини, перше та друге джерела струмів, шини додатного і від'ємного живлення, резистор зворотного зв'язку, двадцять шість транзисторів, причому вхідну шину з'єднано з першим виводом резистора зворотного зв'язку, бази п'ятого і шостого транзисторів з'єднано з базами та колекторами першого і другого транзисторів відповідно, а також з шинами додатного і від'ємного живлення через перше та друге джерела струму відповідно, колектори п'ятого і шостого транзисторів з'єднано з колекторами третього і четвертого транзисторів відповідно, а також з базами п'ятнадцятого і шістнадцятого транзисторів відповідно, бази третього і четвертого транзисторів з'єднано з базами та колекторами сьомого і восьмого транзисторів відповідно, а також з колекторами дев'ятого і десятого транзисторів відповідно, емітери дев'ятого і десятого транзисторів об'єднано, бази дев'ятого і десятого транзисторів з'єднано з базами та колекторами одинадцятого і дванадцятого транзисторів відповідно, а також з колекторами п'ятнадцятого і шістнадцятого транзисторів відповідно, емітери одинадцятого і дванадцятого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, емітери п'ятнадцятого і шістнадцятого транзисторів з'єднано з колекторами тринадцятого і, чотирнадцятого транзисторів відповідно, а також з базами дев'ятнадцятого і двадцятого транзисторів відповідно, бази трина U 2 (19) 1 3 63949 4 Відомо підсилювач струму (А. с. № 1548841 зисторів об'єднано, бази дев'ятого і десятого транСРСР H03F3/26, 1989), який містить перший і друзисторів з'єднано з базами та колекторами одинагий транзистори, - які мають різну структуру. Емідцятого і дванадцятого транзисторів відповідно, а тери цих транзисторів з'єднано і вони є входом також з колекторами п'ятнадцятого і шістнадцятого підсилювача струму. Третій та четвертий транзистранзисторів відповідно, емітери одинадцятого і тори, які ввімкнено по схемі з загальним емітером, дванадцятого транзисторів об'єднано та з'єднано з мають структуру відповідно другого та першого шиною нульового потенціалу, емітери п'ятнадцятранзисторів, їх колектори є виходами підсилюватого і шістнадцятого транзисторів з'єднано з колеча струму, а бази третього та четвертого транзискторами тринадцятого і чотирнадцятого транзисторів підключено до колекторів першого та другого торів відповідно, а також з базами дев'ятнадцятого транзисторів відповідно. Бази першого та другого і двадцятого транзисторів відповідно, бази тринатранзисторів з'єднано з загальною шиною відповідцятого і чотирнадцятого транзисторів з'єднано з дно через перший та другий транзистори в діодбазами та колекторами сімнадцятого і вісімнадцяному включенні і перший та другий струмозадаючі того транзисторів відповідно, а також колекторами елементи, які включено між шинами джерела живдвадцять п'ятого і двадцять шостого транзисторів лення і базами відповідно першого та другого травідповідно, колектори дев'ятнадцятого і двадцятонзисторів. Перший та другий транзистори в діодго транзисторів з'єднано з базами та колекторами ному включенні мають структуру відповідно до двадцять першого і двадцять другого транзисторів першого та другого транзисторів. Перший та друвідповідно, з базами двадцять третього і двадцять гий струмозадаючі елементи виконано відповідно четвертого транзисторів відповідно, а також з бана першому та другому відбивачах струму і п'ятозами двадцять п'ятого та двадцять шостого транму та шостому транзисторах, які мають структуру зисторів відповідно, емітери двадцять п'ятого і відповідно до третього та четвертого транзисторів. двадцять шостого транзисторів об'єднано, емітери Бази п'ятого та шостого транзисторів є виходами двадцять першого і двадцять другого транзисторів відповідно першого та другого струмозадаючих об'єднано та з'єднано з другим виводом коригуюелементів, їх колектори з'єднано з загальною шичого конденсатора, емітери третього, сьомого, ною, а емітери - з виходами відповідно першого та тринадцятого, сімнадцятого, дев'ятнадцятого та другого відбивачів струму. Входи відбивачів струколектор двадцять третього транзисторів з'єднано му з'єднано через двополюсний струмозадаючий з шиною додатного живлення, емітери четвертого, елемент. Колектори третього та четвертого транвосьмого, чотирнадцятого, вісімнадцятого, двазисторів з'єднано через коло зміщення. Коло змідцятого та колектор двадцять четвертого транзисщення виконано на третьому та четвертому транторів з'єднано з шиною від'ємного живлення, емізисторах в діодному включенні. Виводи кола тери двадцять третього і двадцять четвертого зміщення підключено до баз сьомого та восьмого транзисторів об'єднано та з'єднано з другим вивотранзисторів, які ввімкнено по схемі з загальним дом резистора зворотного зв'язку , а також з вихіколектором і які мають структуру відповідно до дною шиною. третього транзистора в діодному включенні. ЕміНедоліком прототипу є низький коефіцієнт підтери сьомого та восьмого транзисторів з'єднано, силення, що обмежує галузь використання привони є виходом підсилювача і через резистор його строю. підключено до загальної шини. В основу корисної моделі поставлено задачу Недоліком аналога є висока нелінійність, та створення двотактного симетричного підсилювача низький коефіцієнт підсилення. струму, в якому за рахунок введення нових елеЗа прототип вибрано двотактний симетричний ментів та зв'язків між ними підвищується коефіціпідсилювач струму (Патент України № 52764, бюл. єнт підсилення, це розширює галузь використання № 17, 2010 p.), який містить вхідну і вихідну шини, корисної моделі у різноманітних пристроях імпульперше та друге джерела струмів, шини додатного і сної та обчислювальної техніки, автоматики тощо. від'ємного живлення, резистор зворотного зв'язку, Поставлена задача вирішується тим, що у коригуючий конденсатор, двадцять шість транзисдвотактний симетричний підсилювач струму, який торів, причому вхідну шину з'єднано з першим вимістить вхідну і вихідну шини, перше та друге джеводом резистора зворотного зв'язку та коригуючорела струмів, шини додатного і від'ємного живленго конденсатора, а також з емітерами п'ятого і ня, резистор зворотного зв'язку, двадцять шість шостого транзисторів, бази п'ятого і шостого трантранзисторів, причому вхідну шину з'єднано з пезисторів з'єднано з базами та колекторами першоршим виводом резистора зворотного зв'язку, бази го і другого транзисторів відповідно, а також з шип'ятого і шостого транзисторів з'єднано з базами нами додатного і від'ємного живлення через та колекторами першого і другого транзисторів перше та друге джерела струму відповідно, емітевідповідно, а також з шинами додатного і від'ємнори першого і другого транзисторів об'єднано та го живлення через перше та друге джерела струму з'єднано з шиною нульового потенціалу, колектори відповідно, колектори п'ятого і шостого транзистоп'ятого і шостого транзисторів з'єднано з колекторів з'єднано з колекторами третього і четвертого рами третього і четвертого транзисторів відповідтранзисторів відповідно, а також з базами п'ятнадно, а також з базами п'ятнадцятого і шістнадцятого цятого і шістнадцятого транзисторів відповідно, транзисторів відповідно, бази третього і четвертобази третього і четвертого транзисторів з'єднано з го транзисторів з'єднано з базами та колекторами базами та колекторами сьомого і восьмого транзисьомого і восьмого транзисторів відповідно, а тасторів відповідно, а також з колекторами дев'ятого кож з колекторами дев'ятого і десятого транзистоі десятого транзисторів відповідно, емітери дев'ярів відповідно, емітери дев'ятого і десятого трантого і десятого транзисторів об'єднано, бази дев'я 5 63949 6 того і десятого транзисторів з'єднано з базами та нами додатного 36 і від'ємного 38 живлення через колекторами одинадцятого і дванадцятого транзиперше 1 та друге 6 джерела струму відповідно, сторів відповідно, а також з колекторами п'ятнадемітери першого 2 і другого 5 транзисторів з'єднацятого і шістнадцятого транзисторів відповідно, но з емітерами двадцять дев'ятого 3 і тридцятого 4 емітери одинадцятого і дванадцятого транзисторів транзисторів відповідно, бази та колектори дваоб'єднано та з'єднано з шиною нульового потенцідцять дев'ятого 3 і тридцятого 4 транзисторів об'єалу, емітери п'ятнадцятого і шістнадцятого транднано та з'єднано з шиною нульового потенціалу зисторів з'єднано з колекторами тринадцятого і 8, колектори п'ятого 10 і шостого 13 транзисторів чотирнадцятого транзисторів відповідно, а також з з'єднано з колекторами третього 9 і четвертого 14 базами дев'ятнадцятого і двадцятого транзисторів транзисторів відповідно, а також з базами п'ятнадвідповідно, бази тринадцятого і чотирнадцятого цятого 23 і шістнадцятого 24 транзисторів відповітранзисторів з'єднано з базами та колекторами дно, бази третього 9 і четвертого 14 транзисторів сімнадцятого і вісімнадцятого транзисторів відпоз'єднано з базами та колекторами сьомого 15 і відно, а також з колекторами двадцять п'ятого і восьмого 18 транзисторів відповідно, а також з двадцять шостого транзисторів відповідно, колекколекторами дев'ятого 16 і десятого 17 транзистотори дев'ятнадцятого і двадцятого транзисторів рів відповідно, емітери дев'ятого 16 і десятого 17 з'єднано з базами та колекторами двадцять пертранзисторів об'єднано, бази дев'ятого 16 і десятошого і двадцять другого транзисторів відповідно, з го 17 транзисторів з'єднано з базами та колектобазами двадцять третього і двадцять четвертого рами одинадцятого 19 І дванадцятого 20 транзистранзисторів відповідно, а також з базами двадцяторів відповідно, а також з колекторами ть п'ятого та двадцять шостого транзисторів відп'ятнадцятого 23 і шістнадцятого 24 транзисторів повідно, емітери двадцять п'ятого і двадцять шосвідповідно, емітери одинадцятого 19 і дванадцятотого транзисторів об'єднано, емітери двадцять го 20 транзисторів об'єднано та з'єднано з шиною першого і двадцять другого транзисторів об'єднанульового потенціалу 8, емітери п'ятнадцятого 23 і но, емітери третього, сьомого, тринадцятого, сімшістнадцятого 24 транзисторів з'єднано з колектонадцятого, дев'ятнадцятого та колектор двадцять рами тринадцятого 22 і чотирнадцятого 25 транзитретього транзисторів з'єднано з шиною додатного сторів відповідно, а також з базами дев'ятнадцятоживлення, емітери четвертого, восьмого, чотирнаго 30 і двадцятого 33 транзисторів відповідно, бази дцятого, вісімнадцятого, двадцятого та колектор тринадцятого 22 і чотирнадцятого 25 транзисторів двадцять четвертого транзисторів з'єднано з шиз'єднано з базами та колекторами сімнадцятого 26 ною від'ємного живлення, емітери двадцять треі вісімнадцятого 29 транзисторів відповідно, а татього і двадцять четвертого транзисторів об'єднакож колекторами двадцять п'ятого 27 і двадцять но та з'єднано з другим виводом резистора шостого 28 транзисторів відповідно, колектори зворотного зв'язку, а також з вихідною шиною, дев'ятнадцятого 30 і двадцятого транзисторів 33 введено двадцять сьомий, двадцять восьмий, з'єднано з базами та колекторами двадцять пердвадцять дев'ятий, тридцятий транзистори, пришого 31 і двадцять другого 32 транзисторів відпочому бази двадцять сьомого і двадцять восьмого відно, з базами двадцять третього 34 і двадцять транзисторів об'єднано та з'єднано з вхідною шичетвертого 35 транзисторів відповідно, а також з ною, а також першим виводом резистора зворотбазами двадцять п'ятого 27 та двадцять шостого ного зв'язку, колектори двадцять сьомого і двадця28 транзисторів відповідно, емітери двадцять п'ять восьмого транзисторів об'єднано та з'єднано з того 27 і двадцять шостого 28 транзисторів об'єдшиною нульового потенціалу, емітери двадцять нано, емітери двадцять першого 31 і двадцять сьомого і двадцять восьмого транзисторів з'єднано другого 32 транзисторів об'єднано, емітери третьоз емітерами п'ятого і шостого транзисторів відповіго 9, сьомого 15, тринадцятого 22, сімнадцятого дно, бази та колектори двадцять дев'ятого і три26, дев'ятнадцятого 30 та колектор двадцять тредцятого транзисторів об'єднано та з'єднано з шитього 34 транзисторів з'єднано з шиною додатного ною нульового потенціалу, емітери двадцять живлення 36, емітери четвертого 14, восьмого 18, дев'ятого і тридцятого транзисторів з'єднано з емічотирнадцятого 25, вісімнадцятого 29, двадцятого терами першого і другого транзисторів відповідно. 33 та колектор двадцять четвертого 35 транзистоНа кресленні представлено принципову схему рів з'єднано з шиною від'ємного живлення 38, емідвотактного симетричного підсилювача струму. тери двадцять третього 34 і двадцять четвертого Пристрій містить вхідну 7 і вихідну 37 шини, 35 транзисторів об'єднано та з'єднано з другим перше 1 та друге 6 джерела струмів, шини додатвиводом резистора зворотного зв'язку 21 , а також ного 36 і від'ємного 38 живлення, резистор зворотз вихідною шиною 37. ного зв'язку 21, тридцять транзисторів, причому Пристрій працює таким чином. вхідну шину 7 з'єднано з першим виводом резисЯкщо вхідний струм втікає через вхідну шину 7 тора зворотного зв'язку 21 та базами двадцять у схему, то двадцять сьомий 12 та шостий 13 трасьомого 11 і двадцять восьмого 12 транзисторів, нзистори привідкриваються, а двадцять сьомий 11 колектори двадцять сьомого 11 і двадцять восьмота п'ятий 10 транзистори призакриваються. При го 12 транзисторів об'єднано та з'єднано з шиною цьому, базовий струм шістнадцятого 24 транзиснульового потенціалу 8, емітери двадцять сьомого тора збільшується а базовий струм п'ятнадцятого 11 і двадцять восьмого 12 транзисторів з'єднано з 23 транзистора зменшується." У свою чергу шістемітерами п'ятого 10 і шостого 13 транзисторів надцятий 24 транзистор привідкривається а п'ятвідповідно, бази п'ятого 10 і шостого 13 транзистонадцятий 23 транзистор призакривається. При рів з'єднано з базами та колекторами першого 2 і цьому емітерний струм шістнадцятого 24 транзисдругого 5 транзисторів відповідно, а також з шитора збільшується, а емітерний струм п'ятнадцято 7 63949 8 го 23 транзистора зменшується. У свою чергу бадругим виводом резистора зворотного зв'язку 21 зовий струм двадцятого 33 транзистора збільшута вихідною шиною 37 підслідковує потенціал точється, що призводить до його привідкривання, а ки об'єднання емітерів двадцять першого 31 і двабазовий струм дев'ятнадцятого 30 транзистора дцять другого 32 транзисторів також збільшується зменшується що призводить до його призакривані прямує до - Uж. ня. При цьому потенціал точки об'єднання емітерів Перше 1 та друге 6 джерела струму, перший двадцять першого 31 і двадцять другого 32 тран2, дев'ятнадцятий 3, двадцятий 4, другий 5, п'ятий зисторів зменшується та прямує до - Uж. Потенці10, шостий 13 транзистори утворюються схему ал точки об'єднання емітерів двадцять третього 34 завдання режиму по постійному струму каскадів і двадцять четвертого 35 транзисторів і з другим схеми. виводом резистора зворотного зв'язку 21 та вихідЗавдяки введенню вхідного підсилювального ною шиною 37 відслідковує потенціал точки об'єдкаскаду, який побудовано на двадцять сьомому 11 нання емітерів двадцять першого 31 і двадцять та двадцять восьмому 12 транзисторах, підвищудругого 32 транзисторів також зменшується і пряється коефіцієнт підсилення. мує до - Uж. Дев'ятий 16, десятий 17, одинадцятий 19, дваЯкщо вхідний струм витікає через вхідну шину надцятий 20, двадцять п'ятий 27, двадцять шостий 7 зі схеми, то двадцять сьомий 12 та шостий 13 28, двадцять перший 31, двадцять другий 32 трантранзистори призакриваються, а двадцять сьомий зистори відповідно утворюють двонаправлені від11 та п'ятий 10 транзистори привідкриваються. бивачі струму, які в поєднанні з компенсаторами При цьому, базовий струм шістнадцятого 24 транструму, які побудовано на третьому 9, сьомому 15, зистора зменшується а базовий струм п'ятнадцячетвертому 14, восьмому 18, тринадцятому 22, того 23 транзистора збільшується. У свою чергу сімнадцятому 26, чотирнадцятому 25, вісімнадцяшістнадцятий 24 транзистор при закривається, а тому 29 транзисторах відповідно, задають режим п'ятнадцятий 23 транзистор - привідкривається. по постійному струму проміжних підсилювальних При цьому емітерний струм шістнадцятого 24 тракаскадів, які побудовано на п'ятнадцятому 23, нзистора зменшується, а емітерний струм п'ятнадшістнадцятому 24, дев'ятнадцятому 30, двадцятоцятого 23 транзистора збільшується. У свою чергу му 33 транзисторах відповідно. Двадцять перший базовий струм двадцятого 33 транзистора змен31, двадцять другий 32, двадцять третій 34, двашується, що призводить до його призакривання, а дцять четвертий 35 транзистори утворюють двотабазовий струм дев'ятнадцятого 30 транзистора ктний симетричний вихідний підсилювальний касзбільшується що призводить до його привідкрикад. вання. При цьому потенціал точки об'єднання еміРезистор зворотного зв'язку 21 задає коефіцітерів двадцять першого 31 і двадцять другого 32 єнт підсилення схеми. Шини додатного 36 і від'ємтранзисторів збільшується та прямує до - Uж. Поного 38 живлення, а також шина нульового потентенціал точки об'єднання емітерів двадцять треціалу 8 забезпечують необхідні рівні напруг для тього 34 і двадцять четвертого 35 транзисторів і з живлення схеми. 9 Комп’ютерна верстка В. Мацело 63949 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
